Bọc Carabiner - Lưới co giãn (Expanding Mesh)
Một tấm lưới co giãn in bằng nhựa TPU giúp bảo vệ carabiner và các bề mặt xung quanh khỏi trầy xước. Thiết kế này linh hoạt, ôm sát và tương thích với nhiều kích thước carabiner từ M4 đến M10 hoặc các loại tay cầm tương tự.
Mô tả
Khởi động nhanh:
Đây là cái gì?

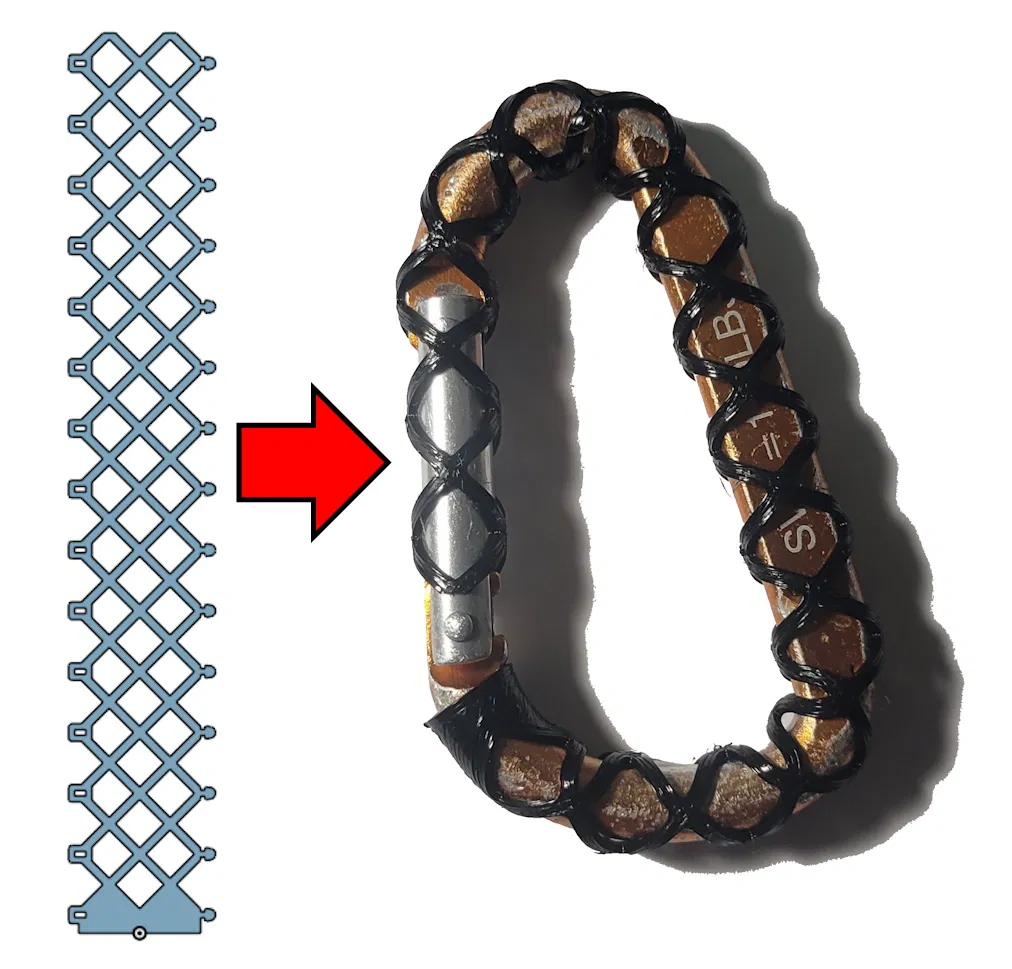

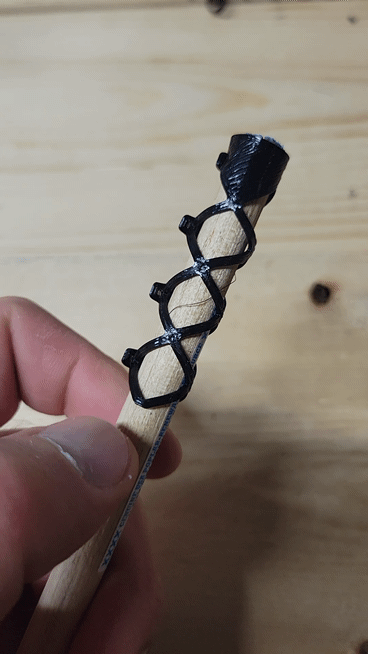

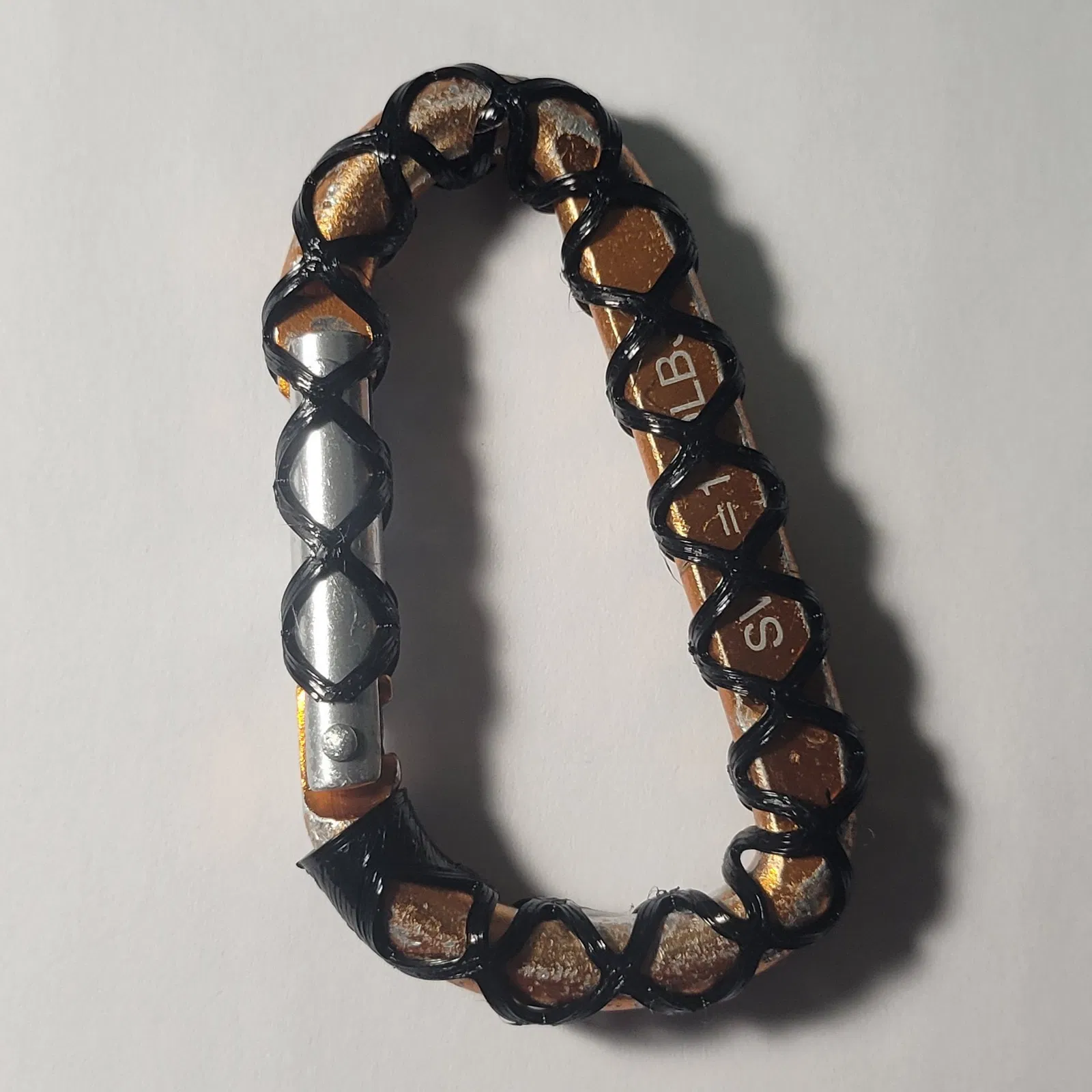

Đây là một mẫu in 2D với các tab khóa liên động tạo thành một lớp lưới co giãn. Bạn có thể dùng nó để bọc carabiner hoặc bất kỳ tay cầm/thanh nào có cùng đường kính. Nó giúp bảo vệ bề mặt của vật thể và mọi thứ xung quanh khỏi bị trầy xước. Sản phẩm này phù hợp với các loại carabiner từ kích thước M4 đến M10 và cả loại Ozark Trail (như trong ảnh). Ngoài ra, bạn cũng có thể dùng nó làm tay cầm cho các vật dụng khác, ví dụ như dao rọc giấy mà tôi đã thử nghiệm.
Cách làm một cái?

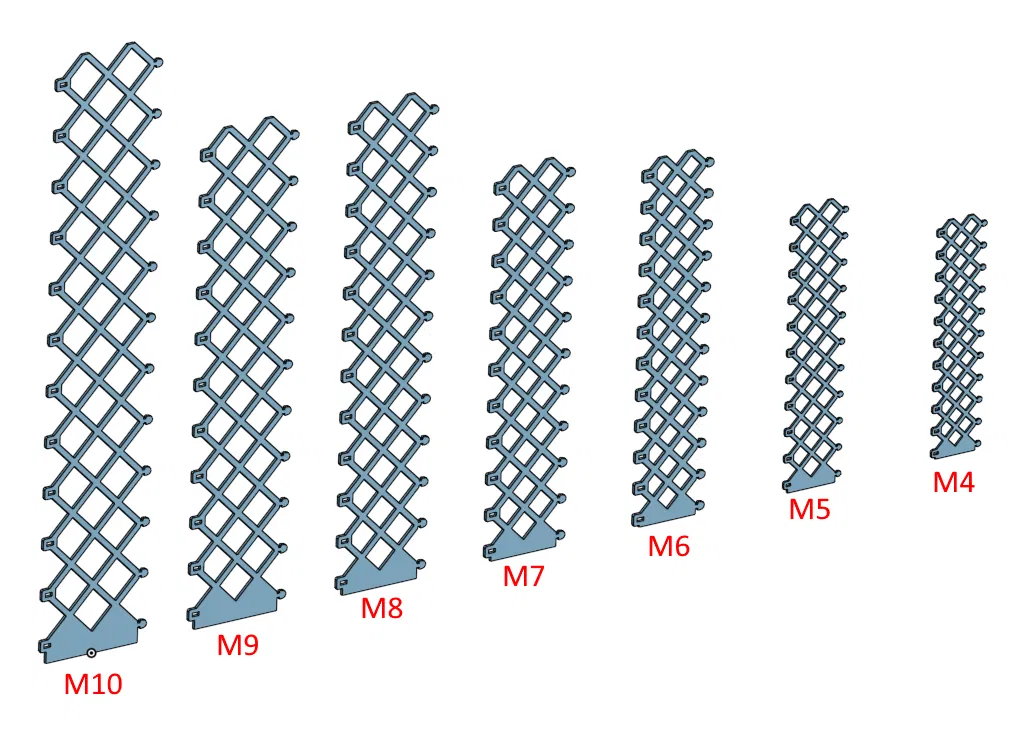

- Xác định kích thước carabiner dựa trên hình ảnh.

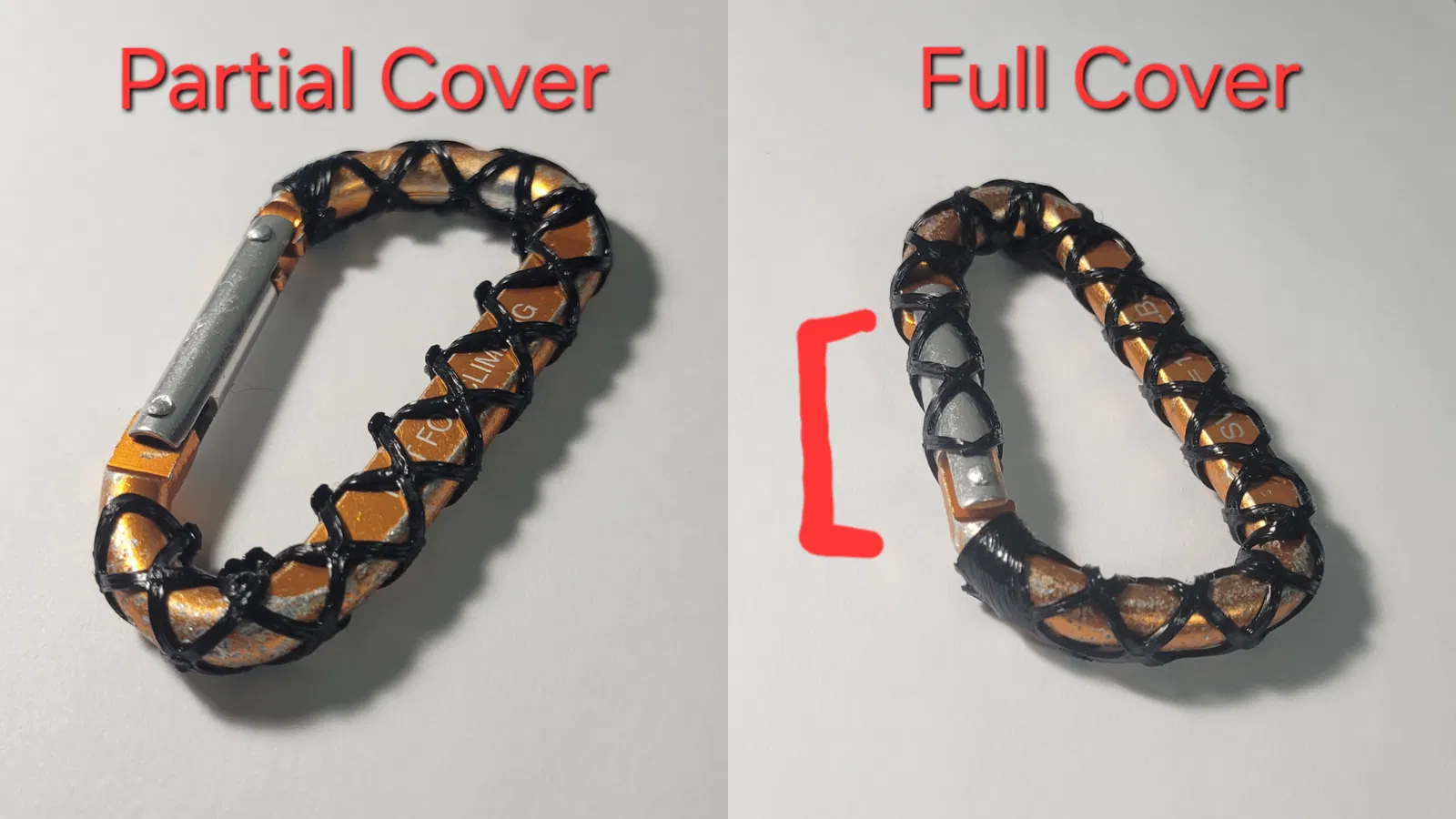

- Quyết định xem bạn muốn bọc toàn bộ hay một phần (bạn có muốn bọc cả phần chốt khóa hay không).
-
Chọn file mô hình tương ứng với kích thước bạn chọn và kích thước nozzle của máy in. Tôi đã thiết lập kích thước cho độ rộng đường in (line width) là .4 và .6, vì vậy hãy đảm bảo cài đặt in của bạn khớp với file (ví dụ: line width/nozzle .4 và chiều cao lớp in .2).
-

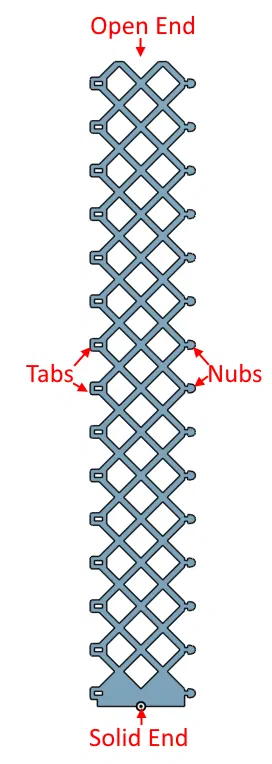

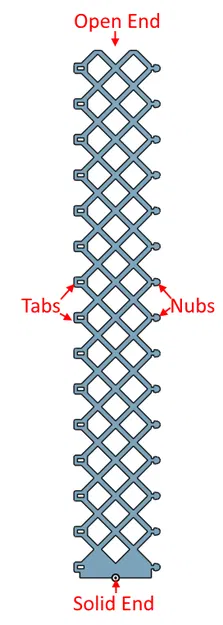

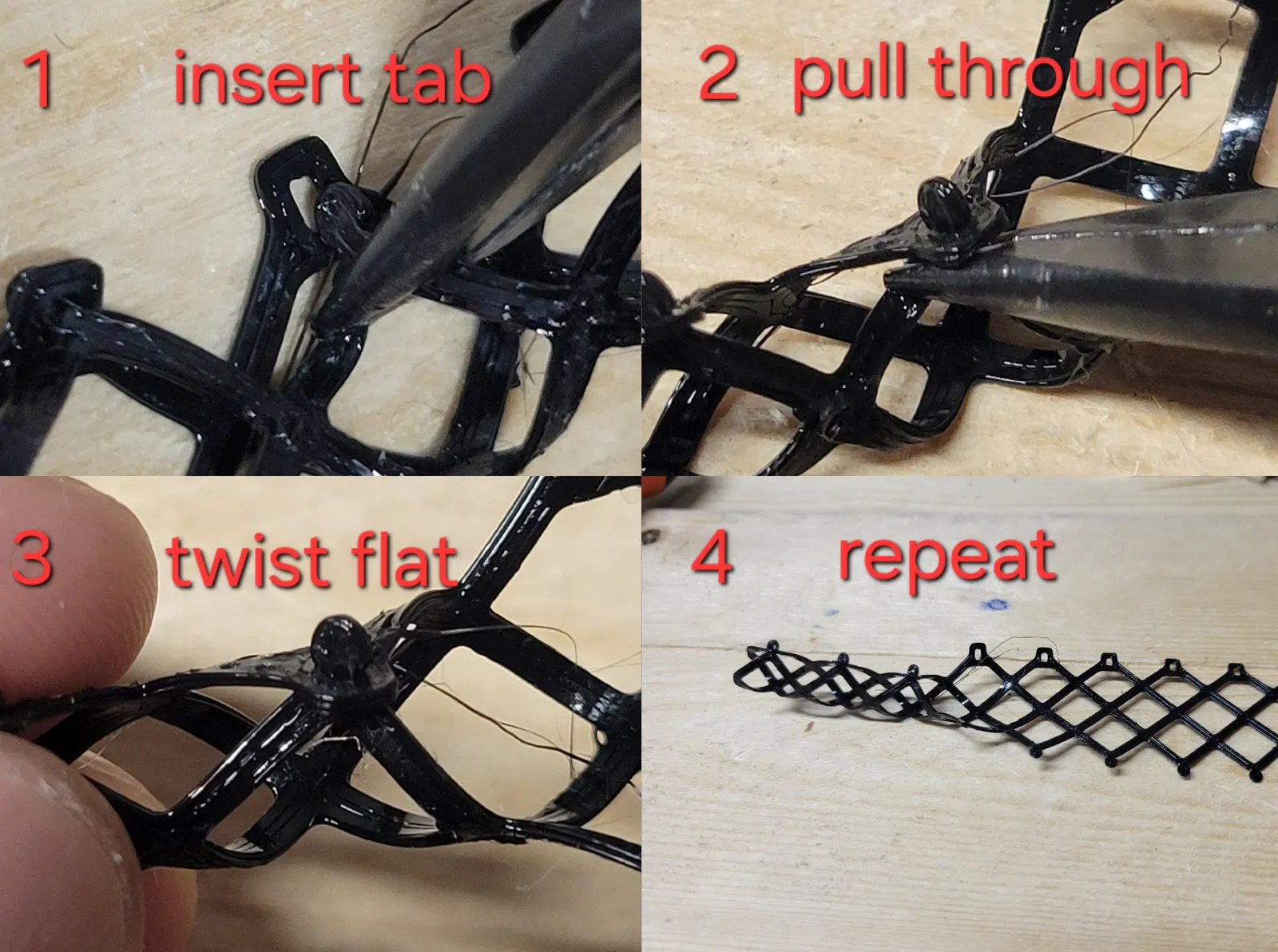

Sau khi in xong, hãy luồn các chốt vào các tab rồi lắp vào carabiner (dùng kìm mũi nhọn sẽ giúp việc này dễ dàng hơn).
- Tùy chọn: Bạn có thể dùng mỏ hàn nhiệt độ thấp để hàn các khớp nối lại nếu muốn chúng cố định vĩnh viễn.
Ghi chú chi tiết:
Mô tả:

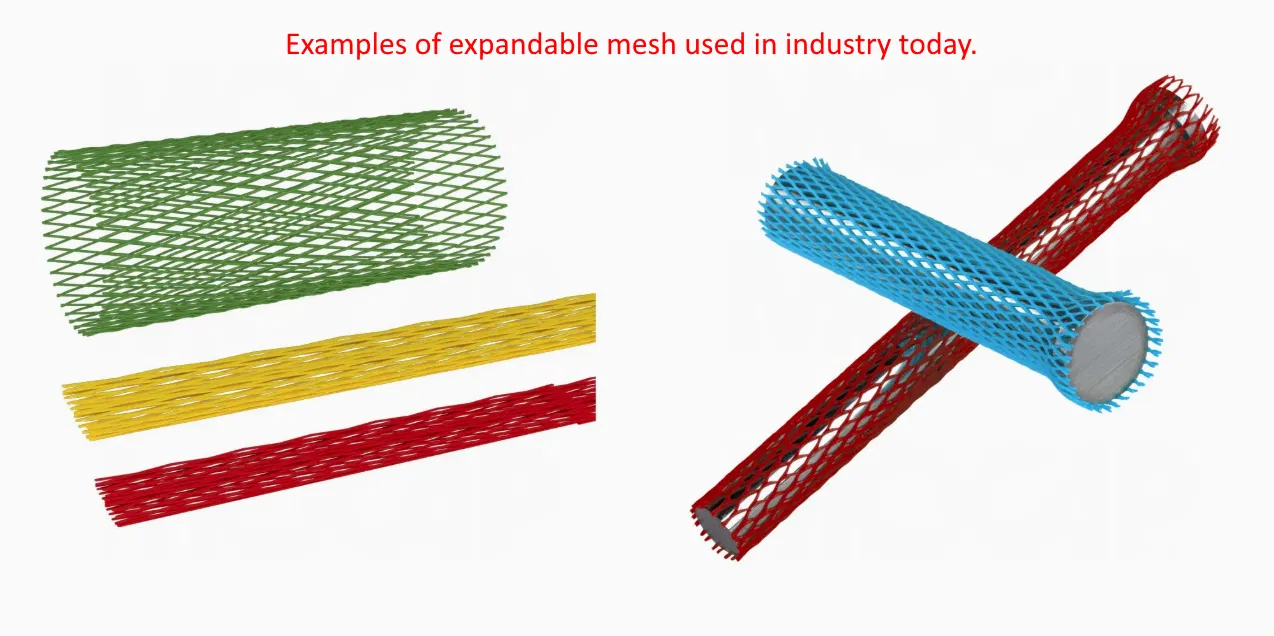

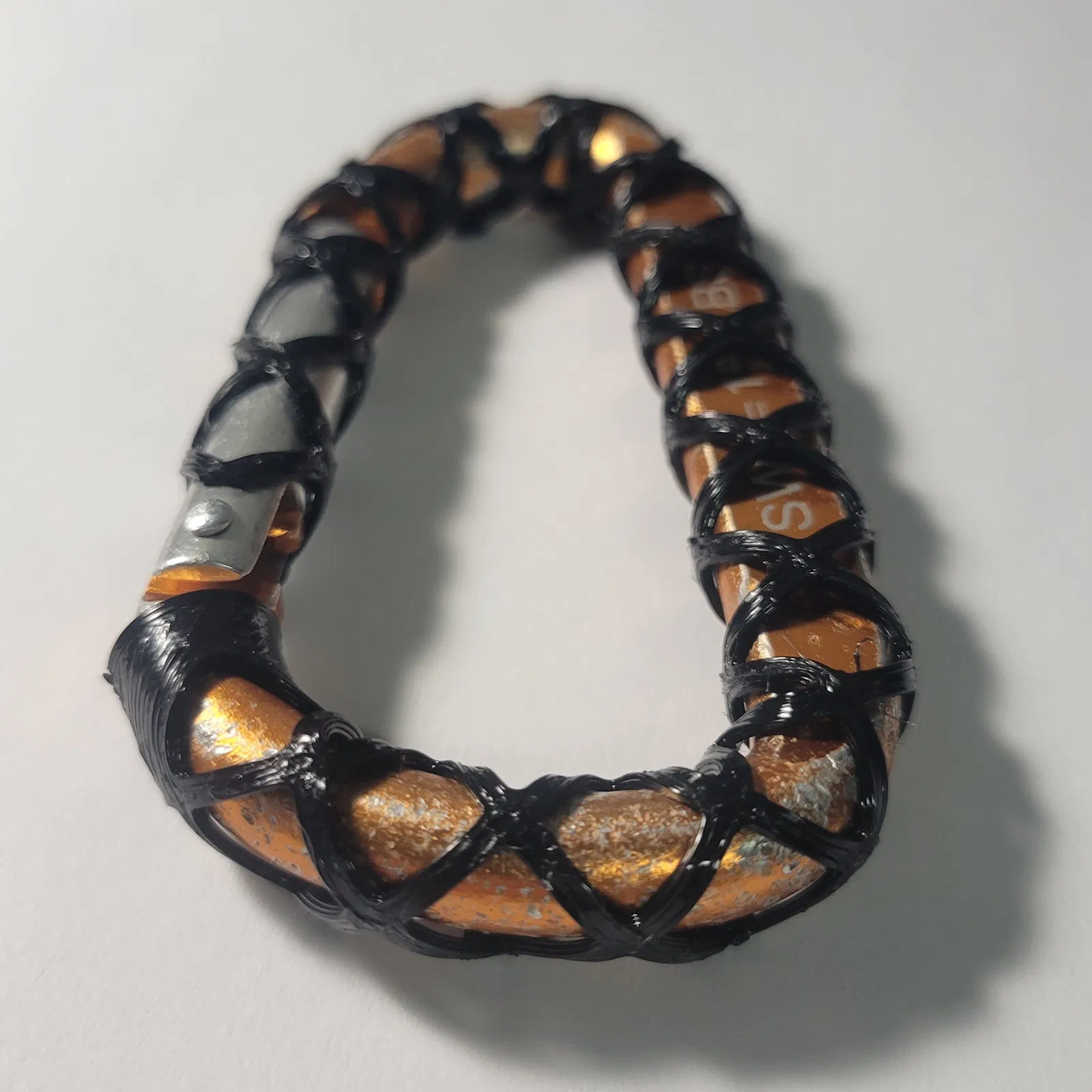

Tôi thường dùng carabiner khi dắt chó đi dạo để gắn dây dắt vào thắt lưng. Nhưng cái carabiner đó cứ va đập vào xe hơi, tay của tôi và làm hỏng bề mặt của chính nó. Để tránh điều này, tôi muốn có một lớp vỏ bọc mà vẫn giữ được sự linh hoạt. Thiết kế cuối cùng tương tự như lưới co giãn công nghiệp. Phần này in ra sẽ ôm sát vào hình dạng vật thể.
Thông số in:
Vật liệu:
Tôi đã phát triển mẫu này bằng PolyFlex TPU 95A. Nó sẽ không hoạt động tốt với TPU có độ cứng 64D trở lên vì vật liệu đó quá cứng, không bám tốt vào các đường cong. Đây cũng thường được gọi là "AMS TPU" dùng cho máy in Bambu Lab.
Cài đặt Slicing:
Mỗi mẫu thiết kế được tối ưu cho độ rộng đường in và chiều cao lớp cụ thể. Mục tiêu là đảm bảo có ít nhất 2 đường in ở mọi vị trí. Thông tin này ghi rất rõ trong tên file. Hãy đảm bảo kích thước nozzle và độ rộng đường in của bạn trùng khớp.
Cài đặt trong ORCA Slicer:
- Độ rộng đường in và chiều cao lớp chính xác
- Không dùng Ironing (tôi không khuyến khích vì nó làm các lỗ trên tab bị nhỏ lại)
- Seam alignment = back
- Tránh băng qua tường (Avoid crossing walls)
Hàn khớp:
Hệ thống chốt và tab có thể bị bung ra nếu kéo mạnh, nên để cố định vĩnh viễn, bạn cần hàn lại. Hãy dùng mỏ hàn ở nhiệt độ thấp (200°C) sau khi lắp ráp. Hãy thử nghiệm trước trên mẫu thử để tránh làm chảy hỏng phần tab chính.
Bạn chỉ cần nung chảy chốt vào lỗ và ép phần mặt sau của tab cho dính lại với nhau.
Lời cuối:
Nếu mọi người thấy thích, tôi sẽ mở rộng thêm cho các kích thước hoặc đồ vật khác.
