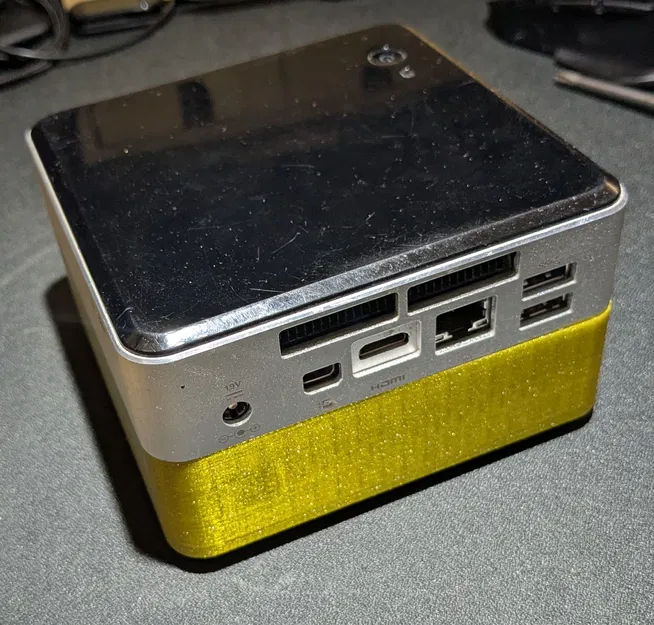

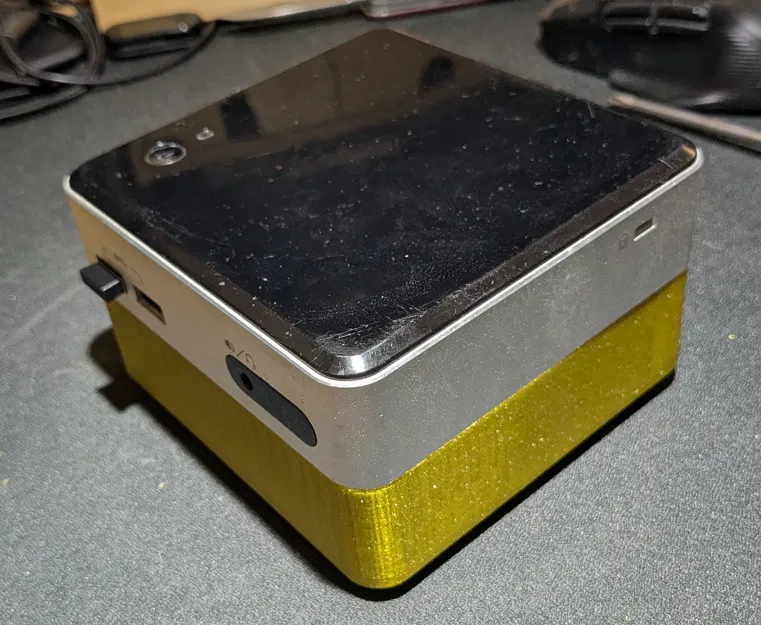

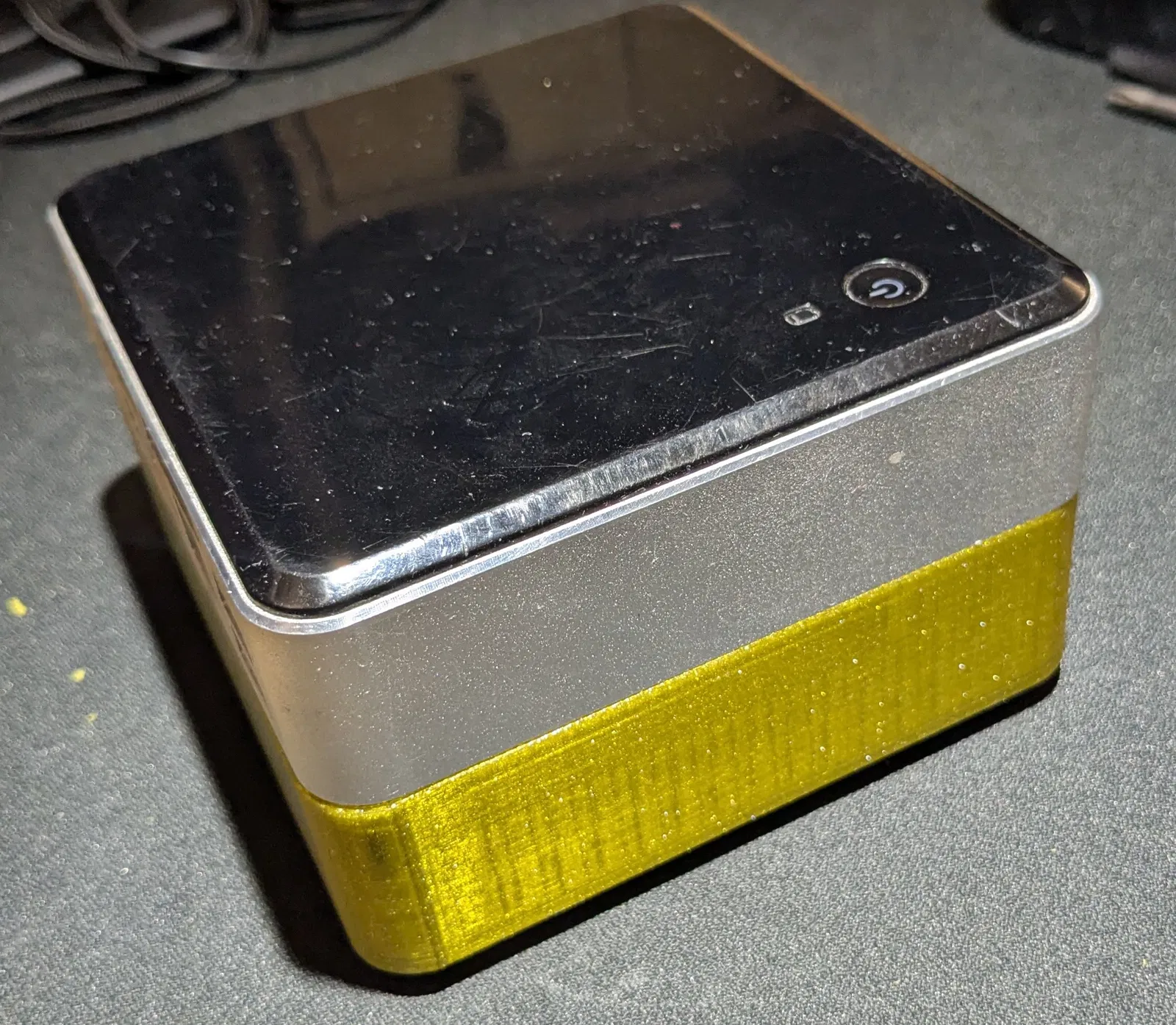

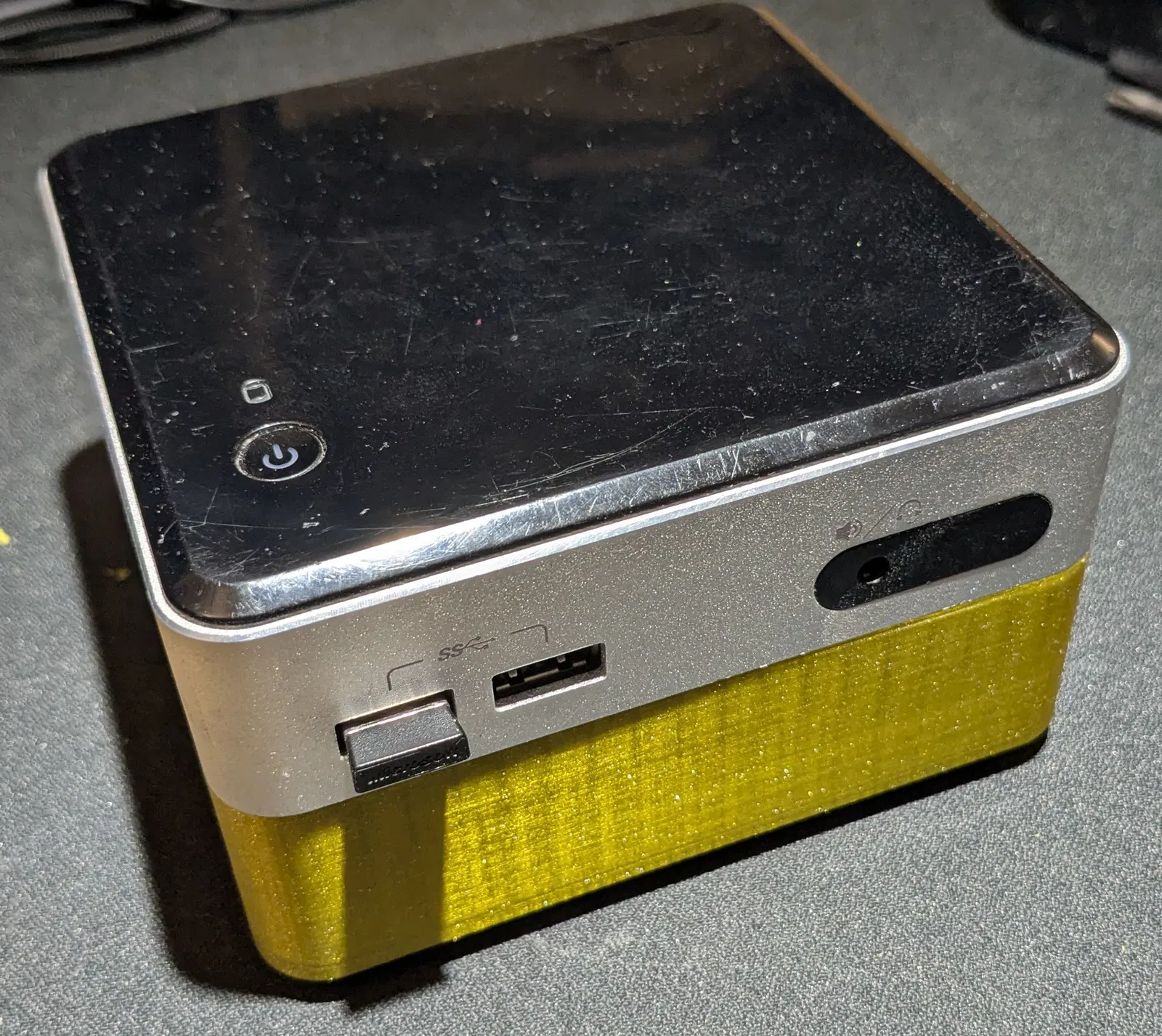

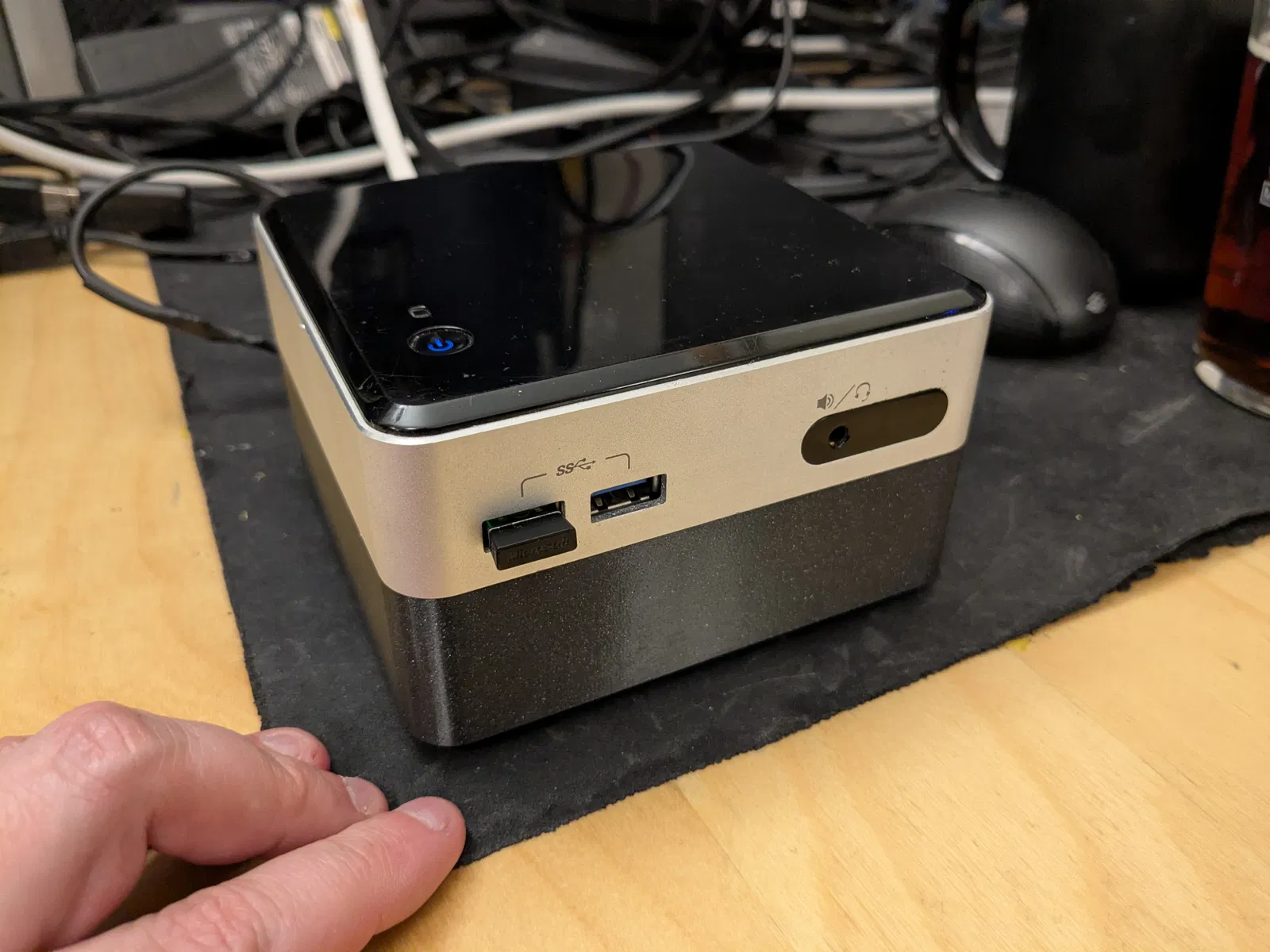

Khung mở rộng gắn SSD cho Intel NUC (bản không chồng tầng)

Giới thiệu

Mình cần một phiên bản không chồng tầng của Stackable SSD Case for Intel NUC nên đã remix lại thành bản này:

• Được thiết kế và thử nghiệm chỉ dành riêng cho model D34010WYK (bản mỏng)
• Lắp ổ cứng SSD dễ dàng hơn nhiều
• Tận dụng lại phần đế gốc có chân cao su, đã có sẵn các lỗ cắt để bắt vít
• Không có lỗ lọc khí ở bên hông
• Không có lỗ khoét để bấm nút nguồn
• Dùng hai ốc vít để cố định vào phần thân máy

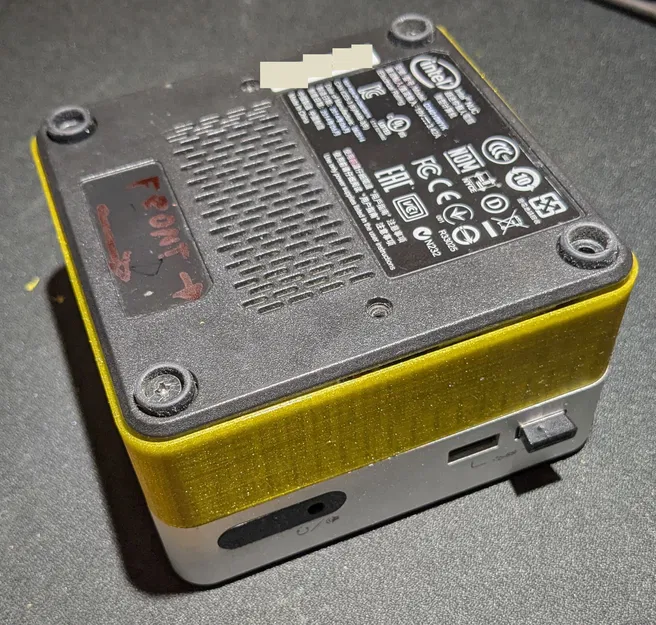

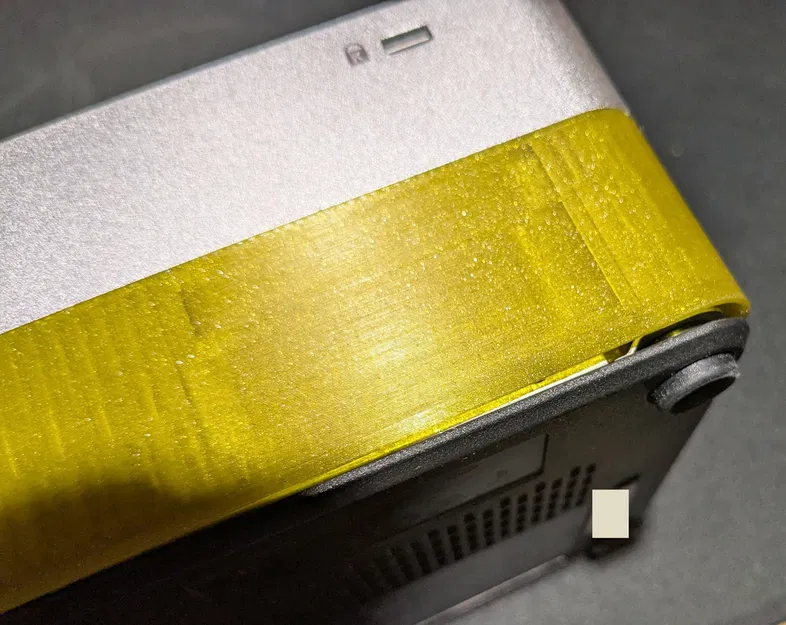

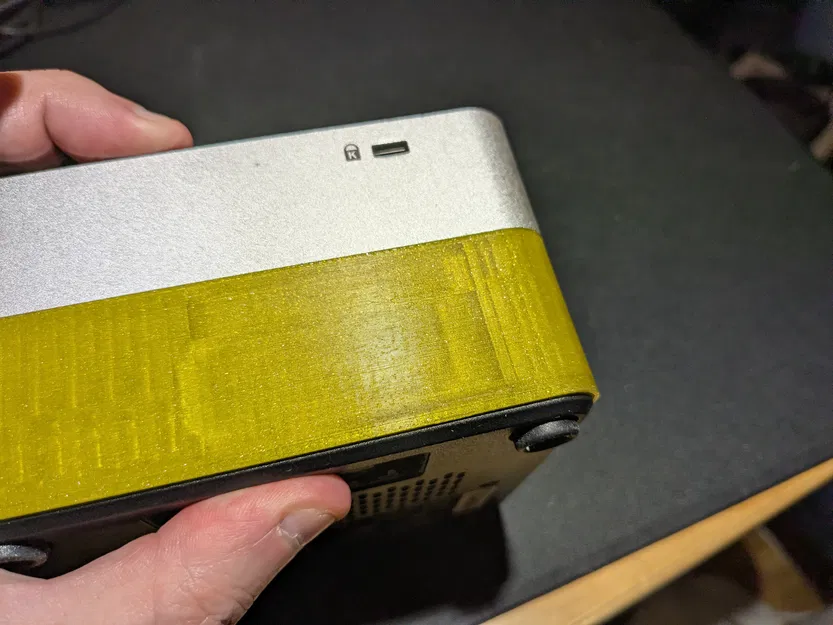

• Dùng hai ốc vít để cố định phần đáy (đó là lý do có khe hở nhỏ nếu nhìn trên ảnh do phần đáy bị cong, nhưng sẽ khít lại khi đặt thiết bị lên chân cao su)
• Có thể thấy các vách tường mô hình hơi lệch một chút nhưng khi đưa vào phần mềm cắt lớp (slicer) thì sẽ ổn cả thôi

Anh em thấy hay thì cho mình xin like, đánh giá và góp ý để cải thiện thêm nhé. Nhớ ủng hộ cả tác giả gốc của mô hình nữa. Cảm ơn mọi người!

Nhật ký cập nhật:

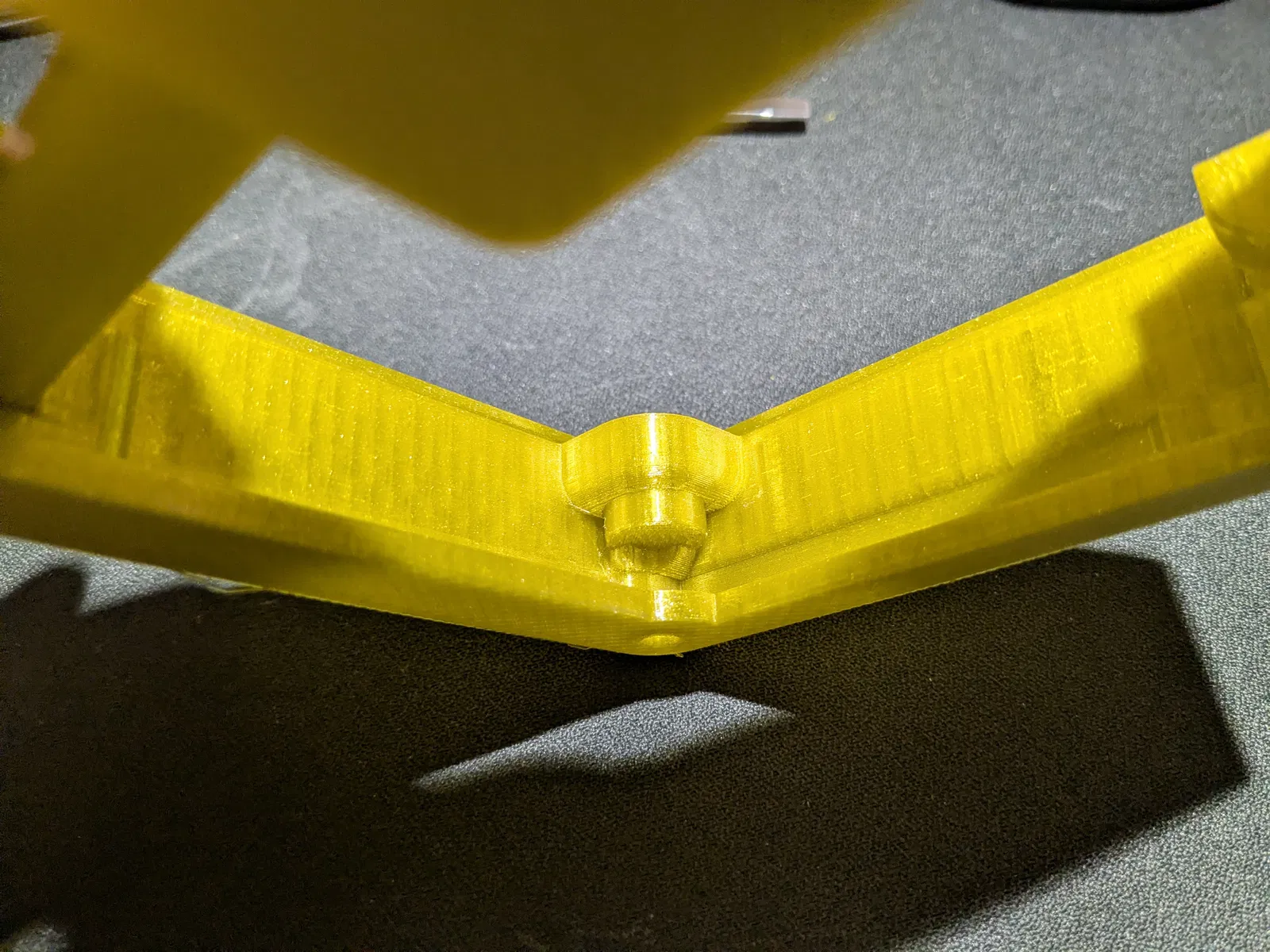

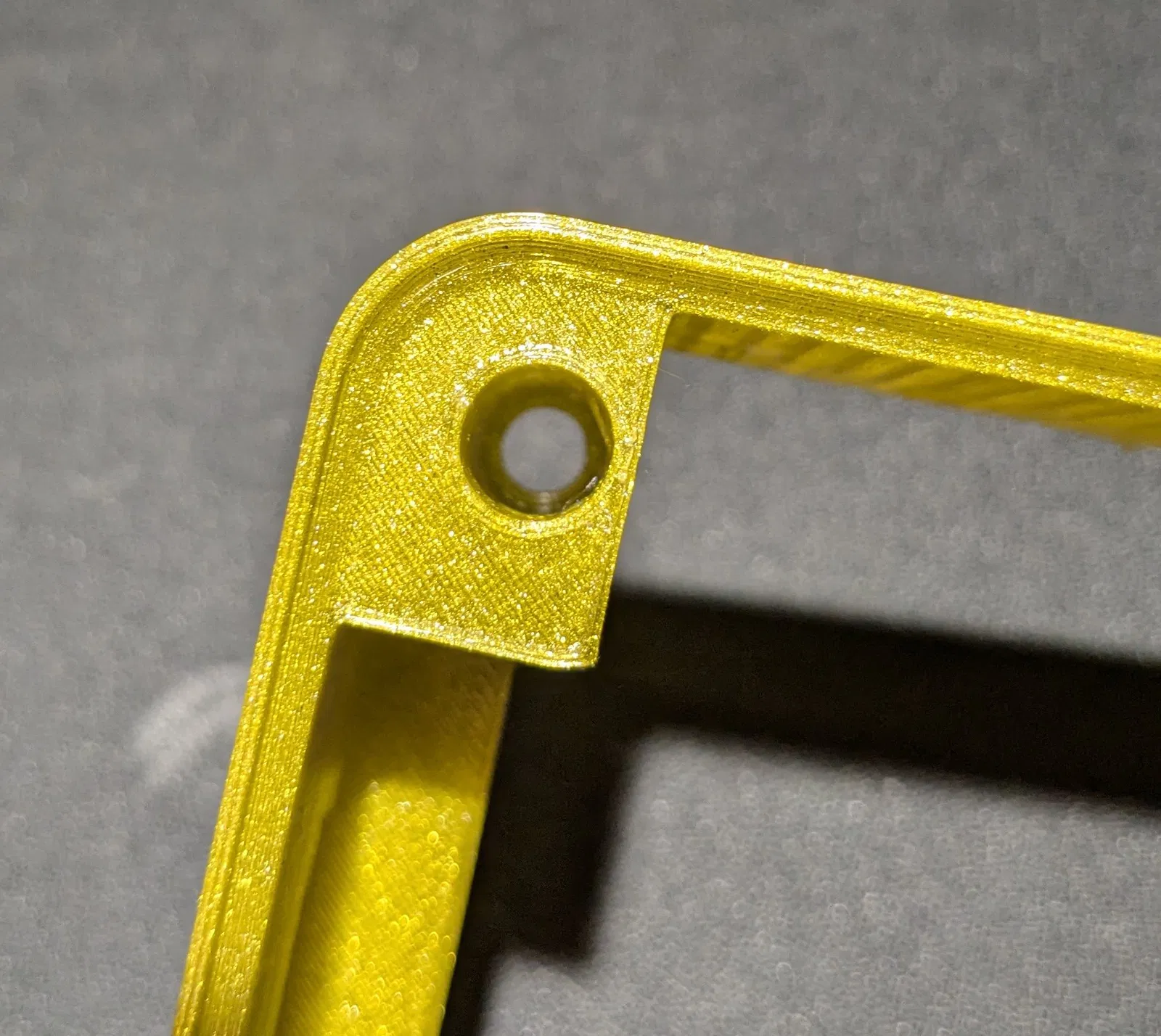

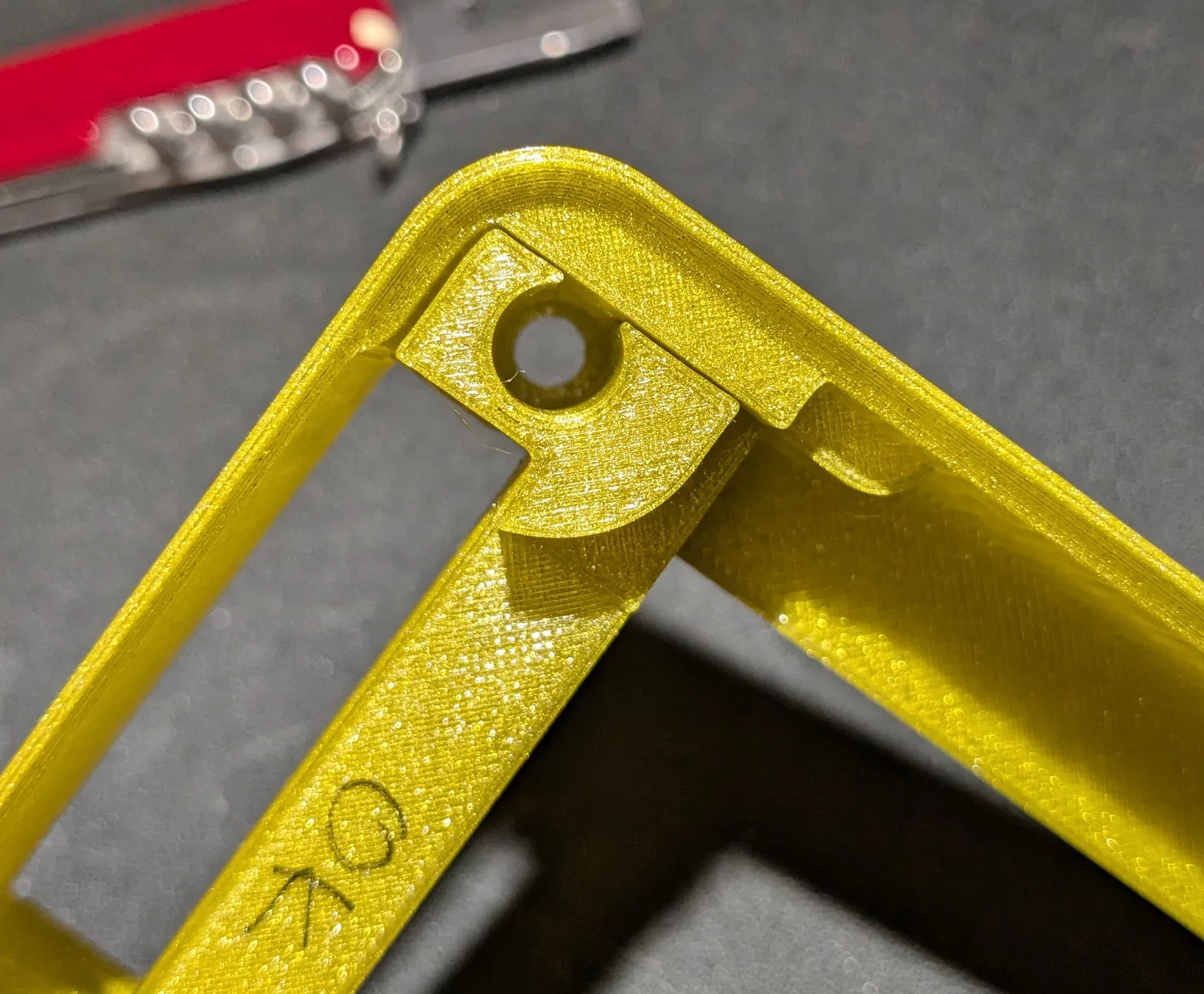

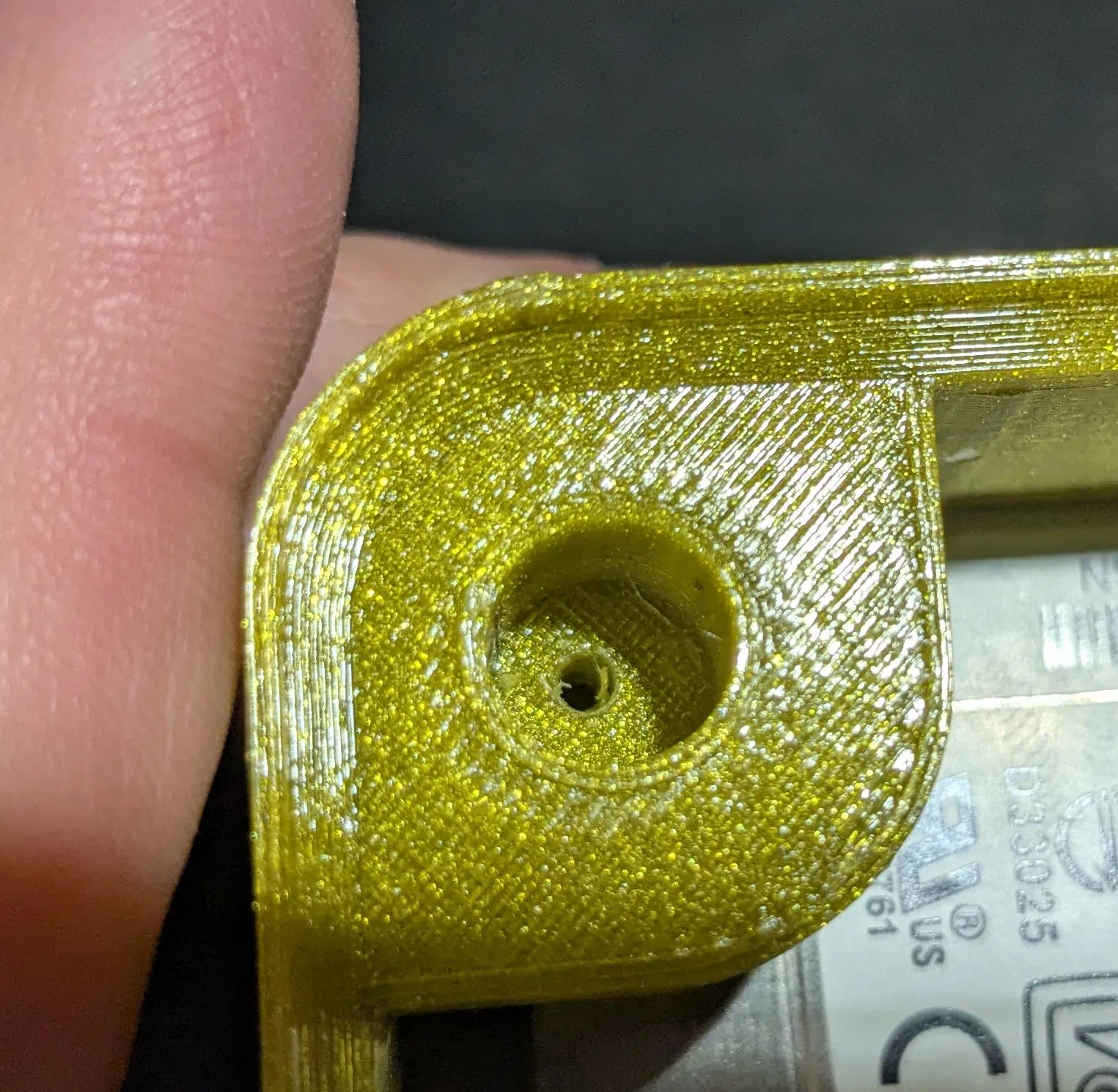

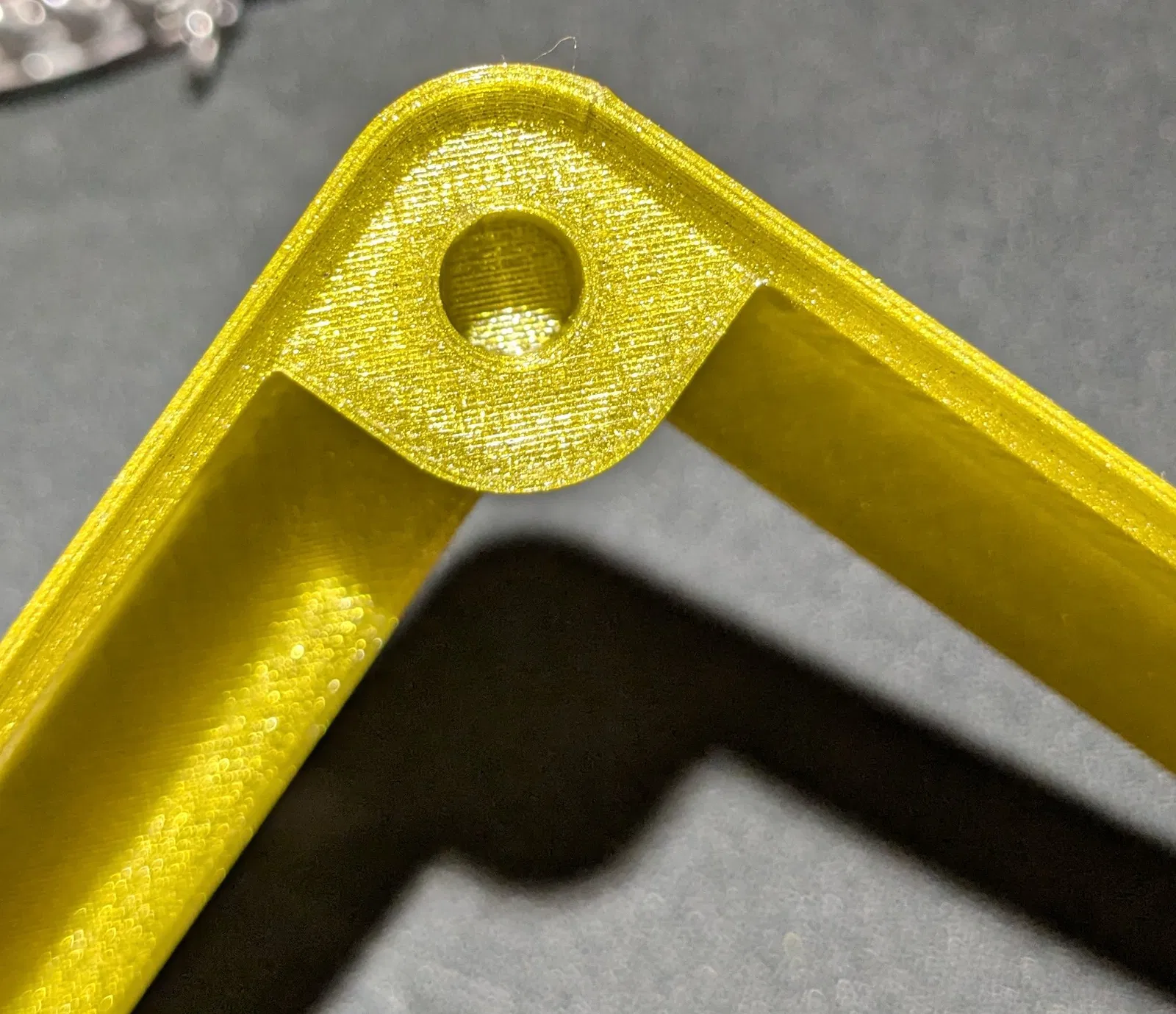

• 2026.03.08 - Cải thiện nhỏ ở một góc để không phải dùng support ngu ngốc, giờ nó là một góc đặc có lỗ
• 2026.03.08 - Phát hành lần đầu

Hướng dẫn in

• File gcode đính kèm chỉ để ước tính thời gian và vật liệu

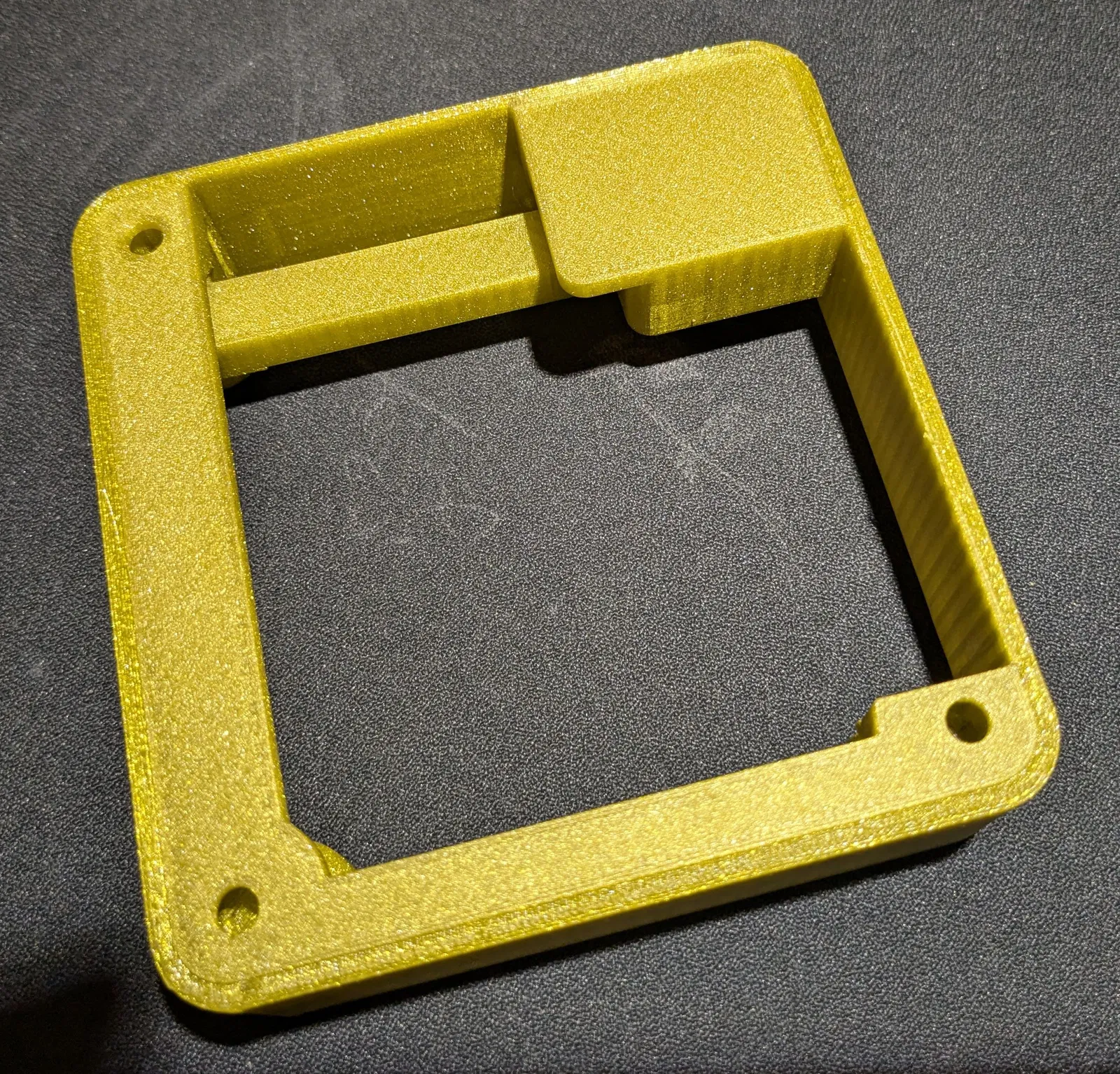

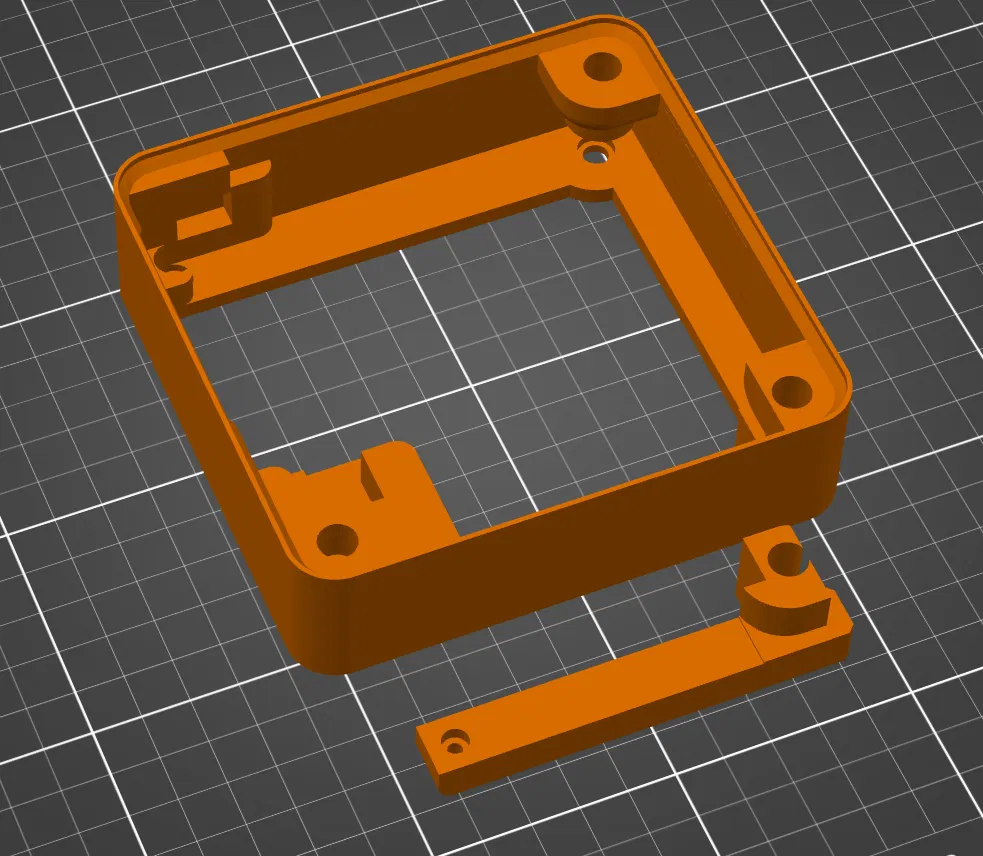

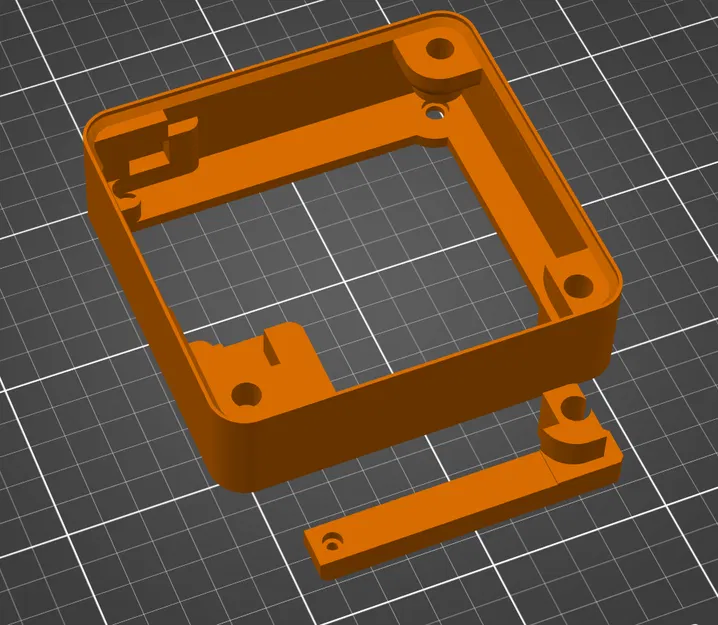

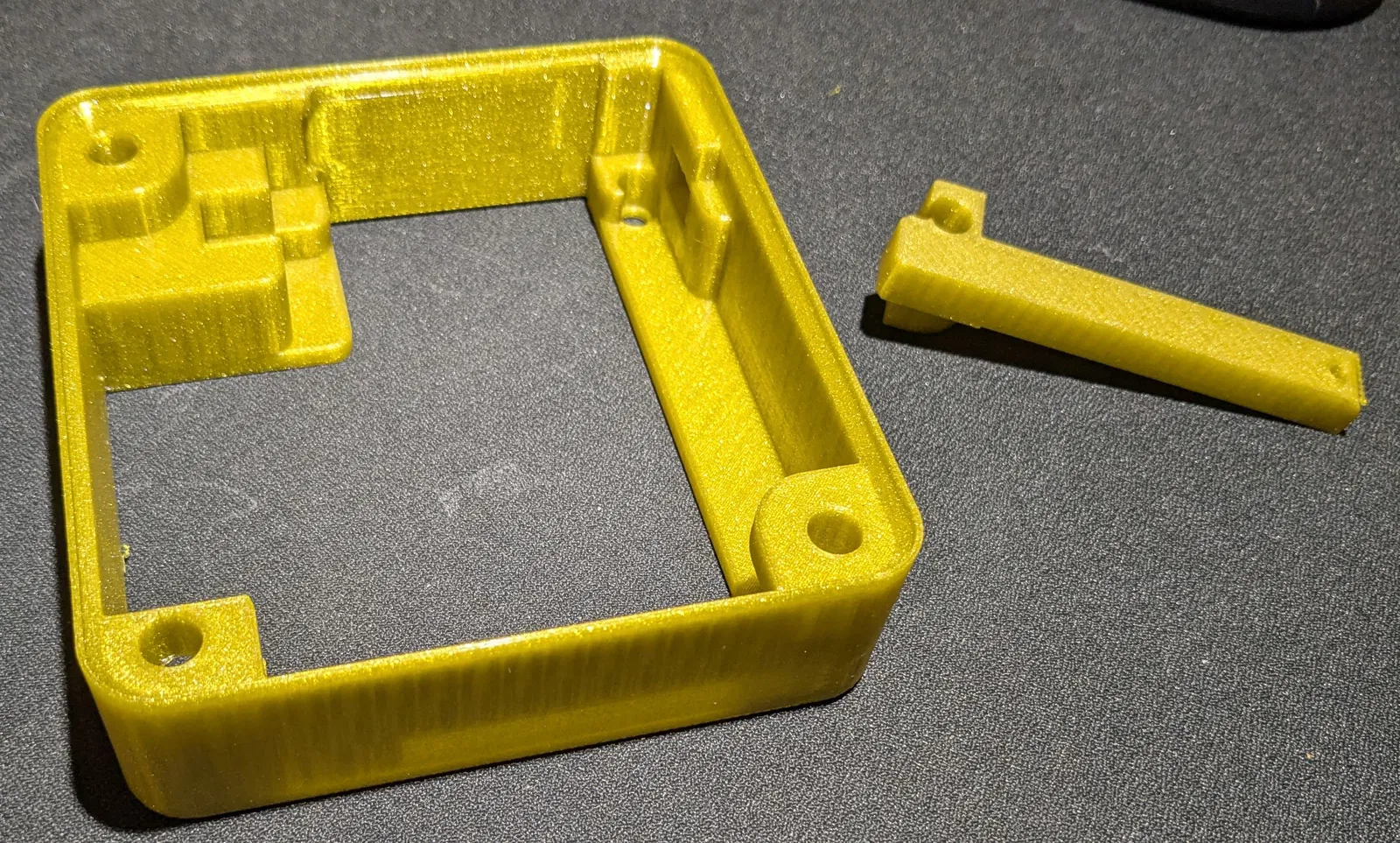

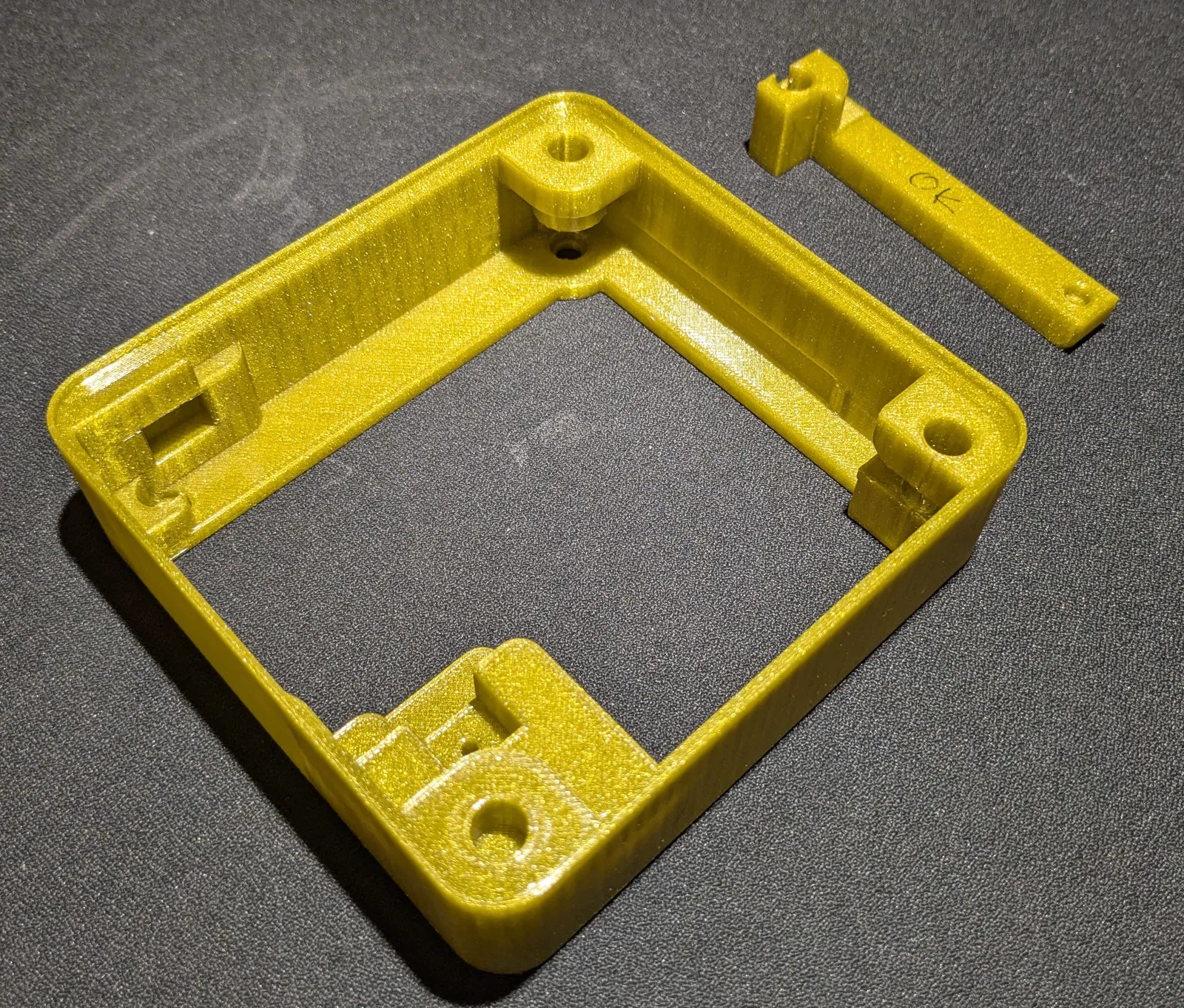

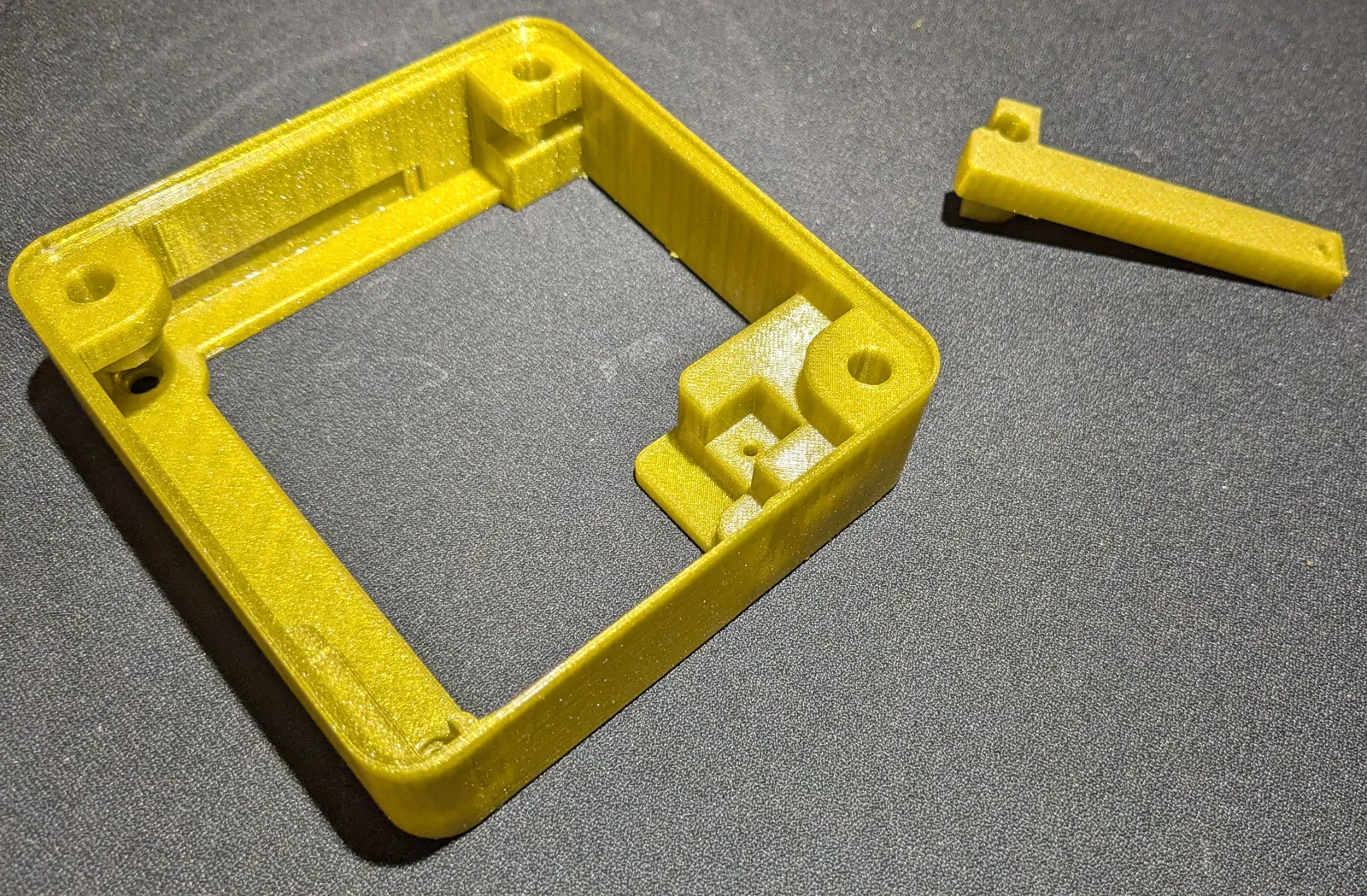

• In theo hướng như trong hình minh họa
• Độ dày lớp in (layer height) 0.2mm, đầu phun 0.4mm, khuyến khích dùng profile STRUCTURAL
• Cần dùng support, khuyến khích dùng kiểu snug
• Không cần brim, không cần skirt
• Infill 20%, 2 lớp vỏ (perimeters) trở lên
• Khuyên dùng nhựa PETG để tránh bị chảy, hoặc có thể dùng ABS/ASA/PC
• Có thể dùng thêm hot inserts hoặc tạo khoảng trống (negative volume) để đỡ phải khoan, cũng nên đặt infill 100% ở các khu vực đó (hai hình trụ 10x10x10mm)

Lắp ráp

• Đọc kỹ trước khi thực hiện
• Khoan lỗ:

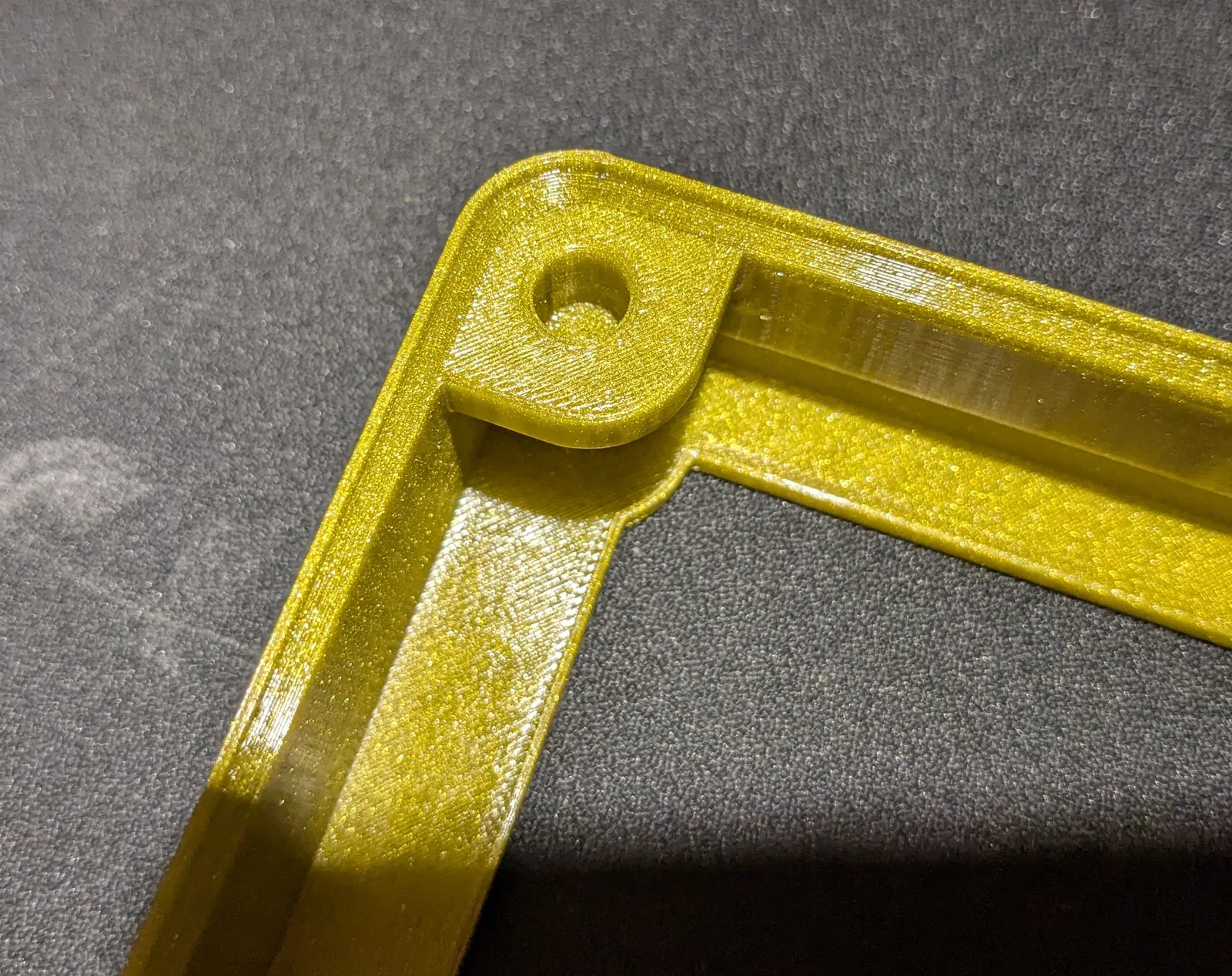

  • Các lỗ bổ sung - để tránh hư hỏng thì làm bước này trước khi lắp - dùng mũi khoan 2mm tạo lỗ nhỏ trên phần nhựa đã in ở các góc đặc hoặc thêm các hình trụ negative volume để gắn hot inserts sau này
  • Tùy chọn - khoan xuyên qua các góc và dùng ốc dài chuyên dụng để cố định tất cả các phần nhằm tránh khe hở và tăng độ chắc chắn, nhưng cách này cần ốc rất dài (mình chưa thử)

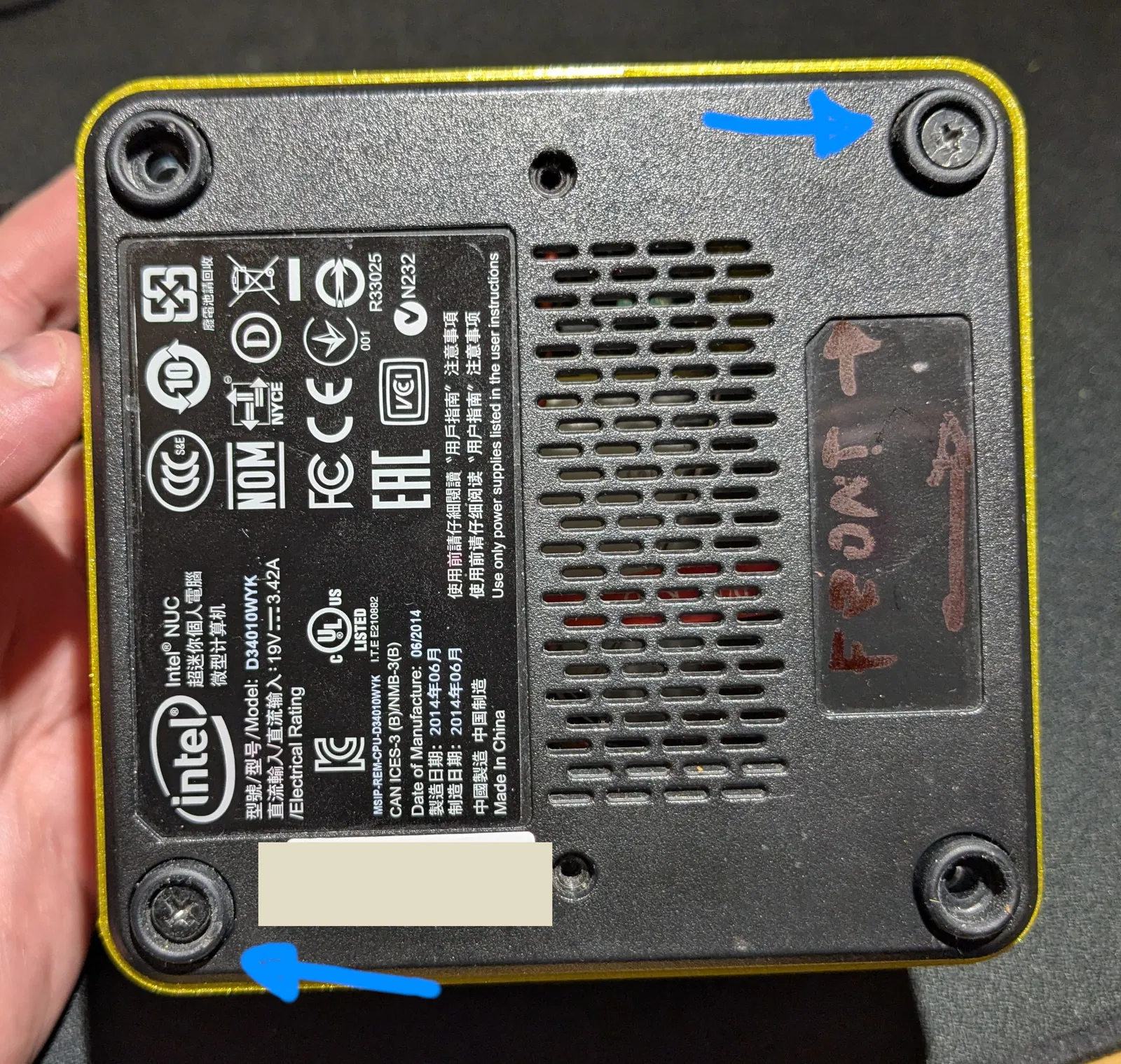

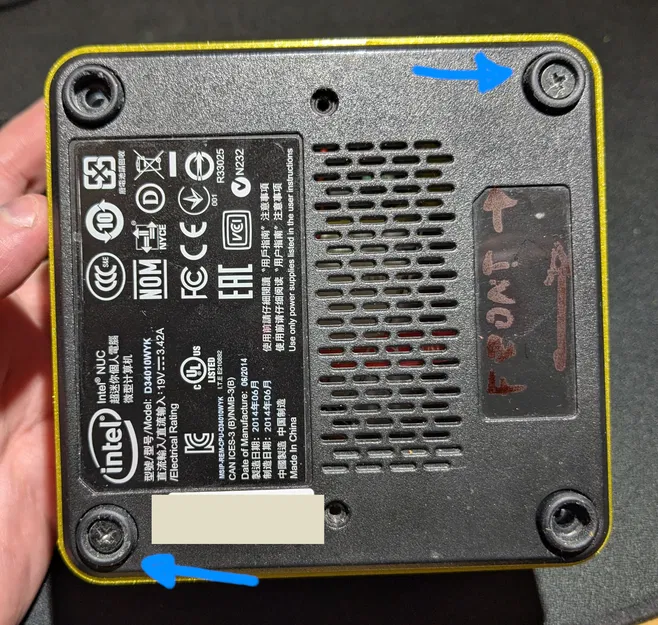

• Tháo phần đáy của Intel NUC, bỏ ốc vít nhưng giữ lại chân cao su

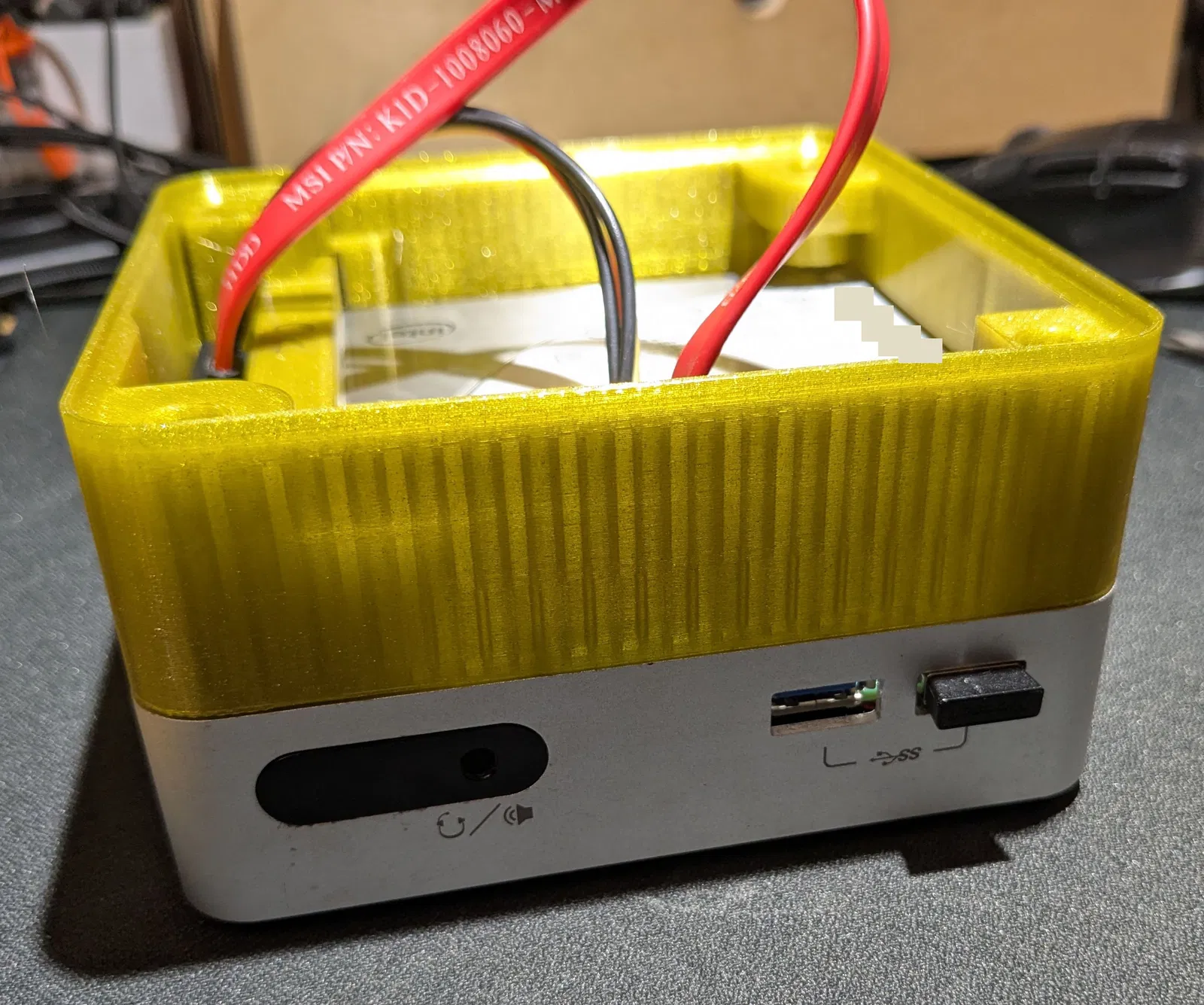

• Gắn cáp dữ liệu SATA và cáp nguồn vào đế

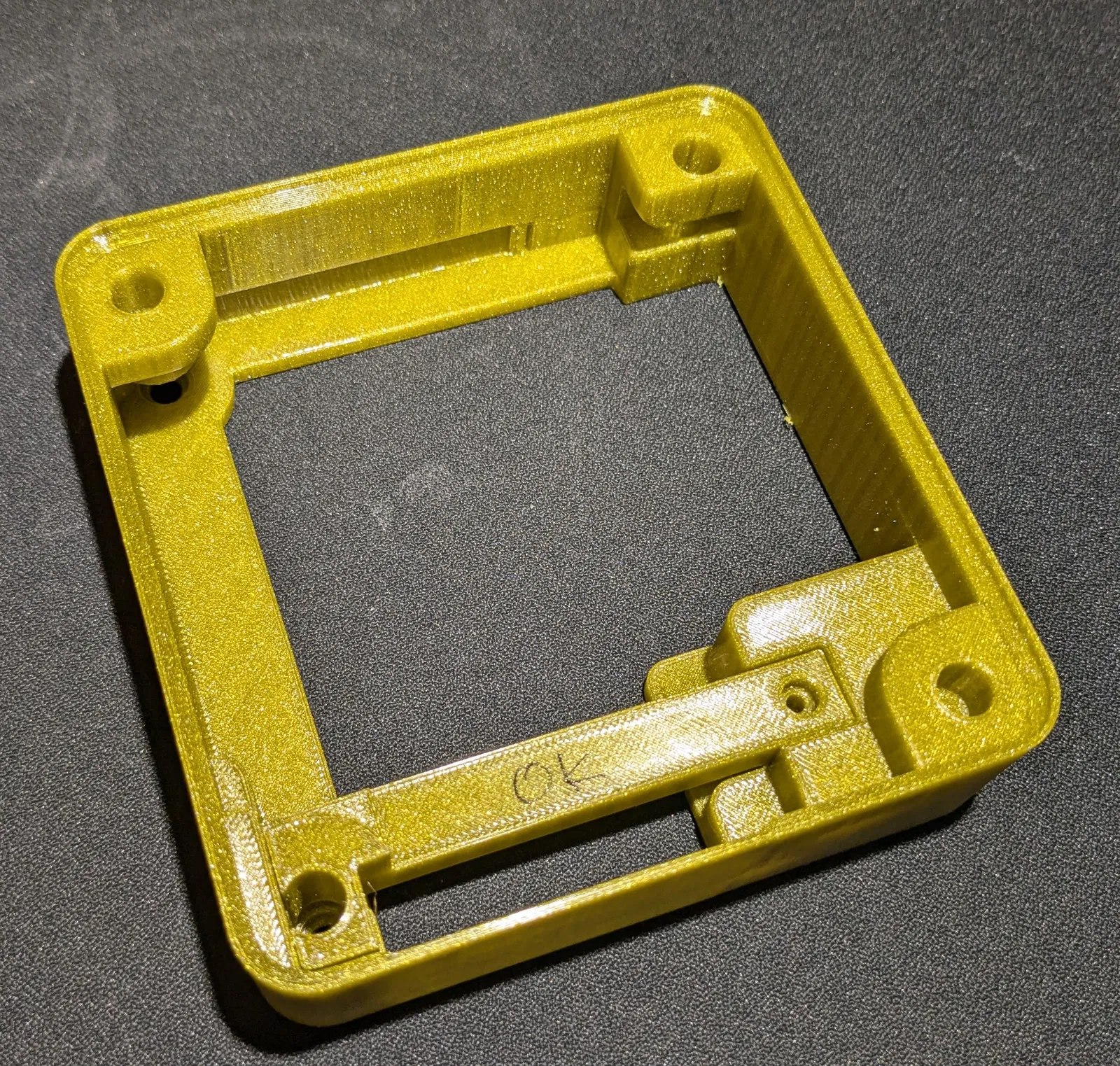

• Đặt khung đã in vào thân máy, dùng hai ốc vít gốc để cố định vào thân

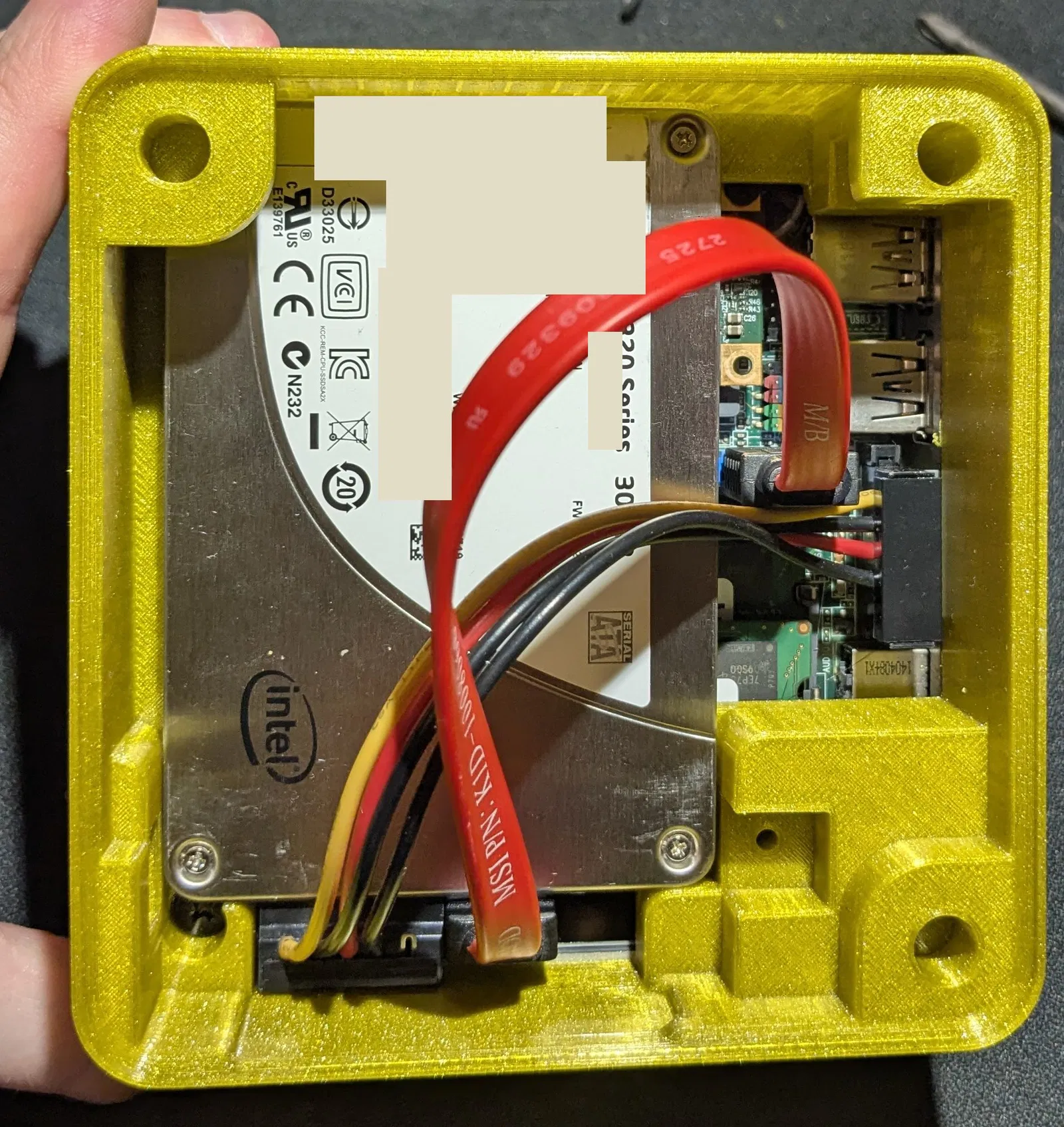

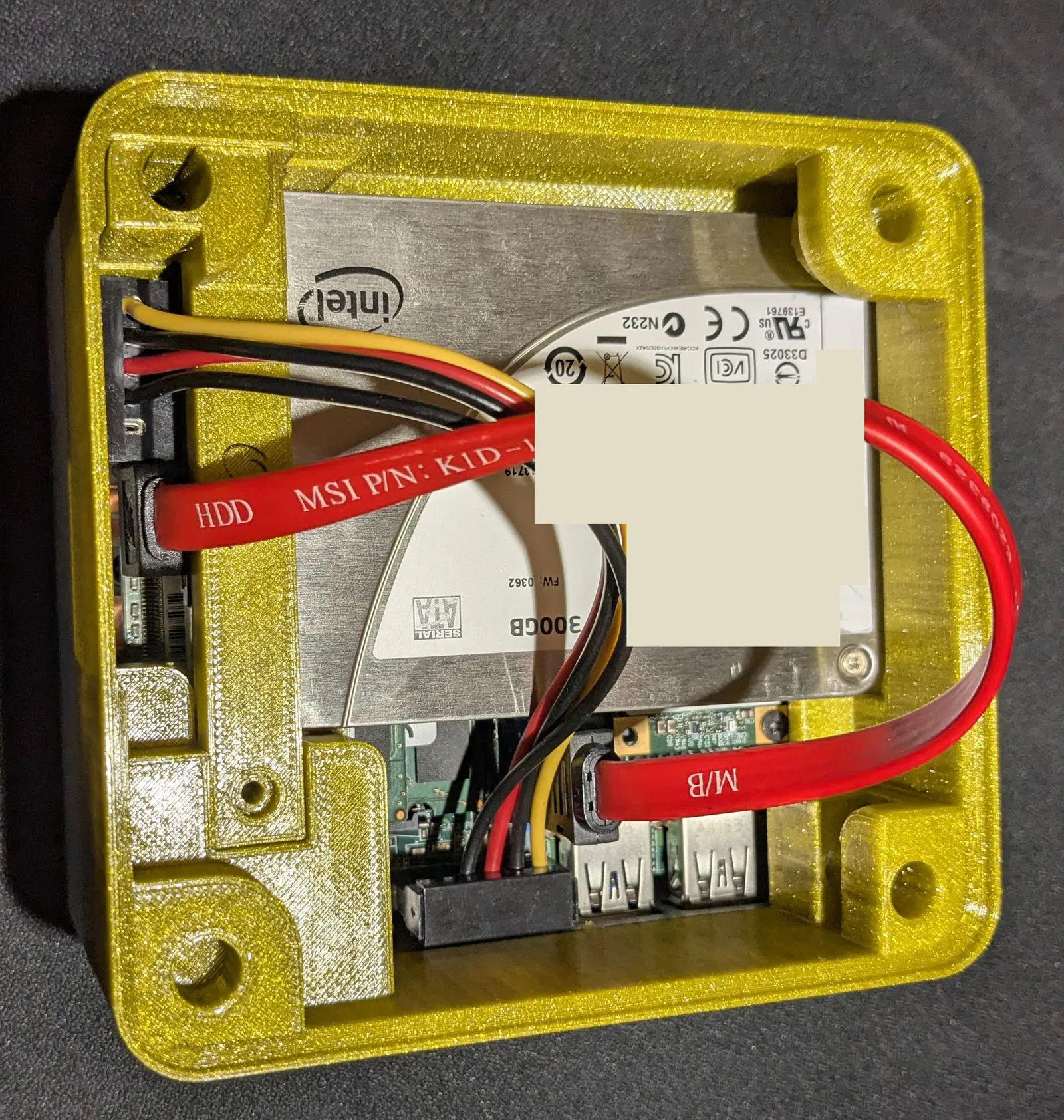

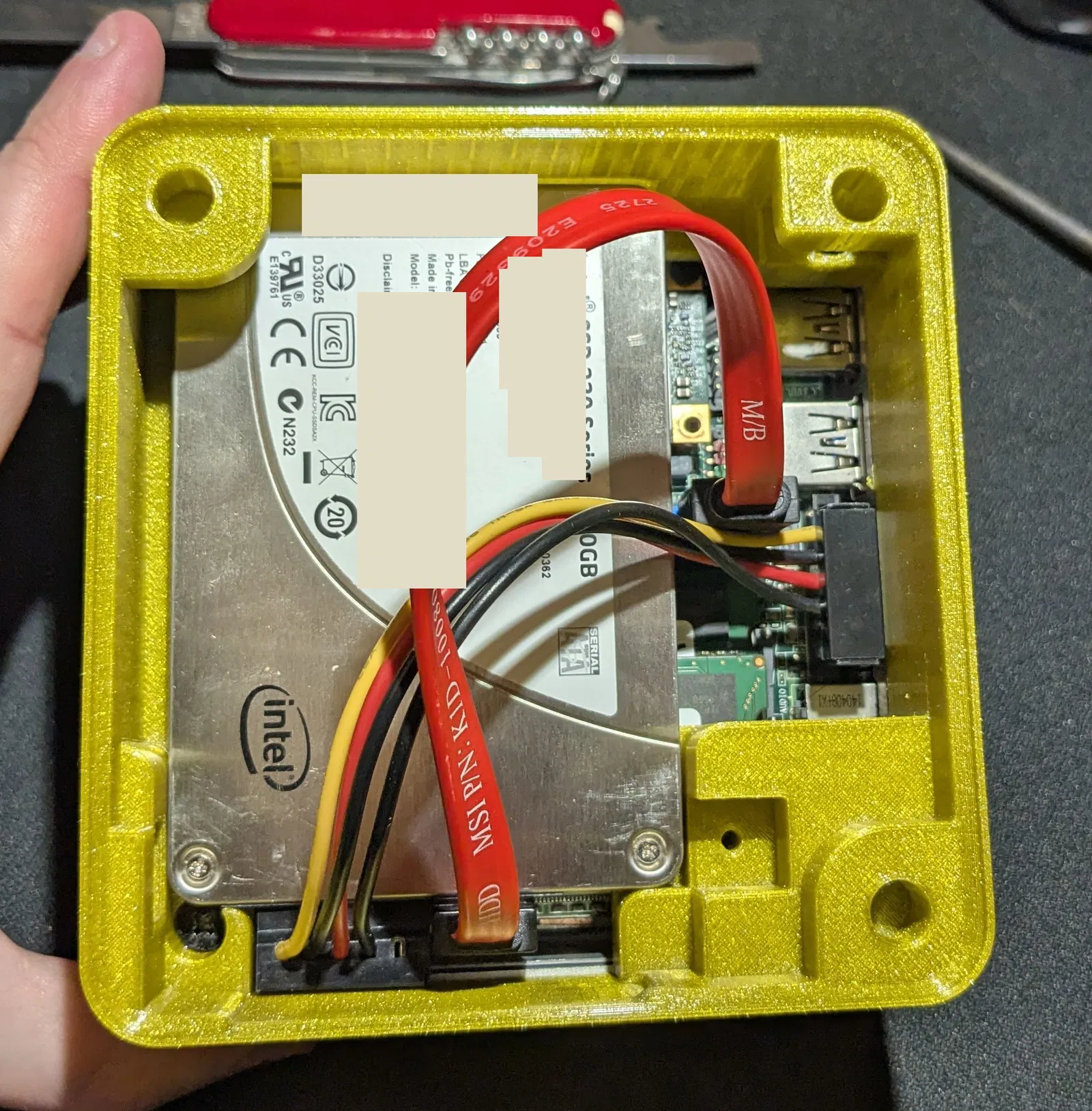

• Gắn cáp SATA/nguồn vào ổ SSD, khả năng cao là bạn phải để dây cáp nằm đè lên trên ổ cứng như trong hình
• Đặt ổ cứng vào vị trí

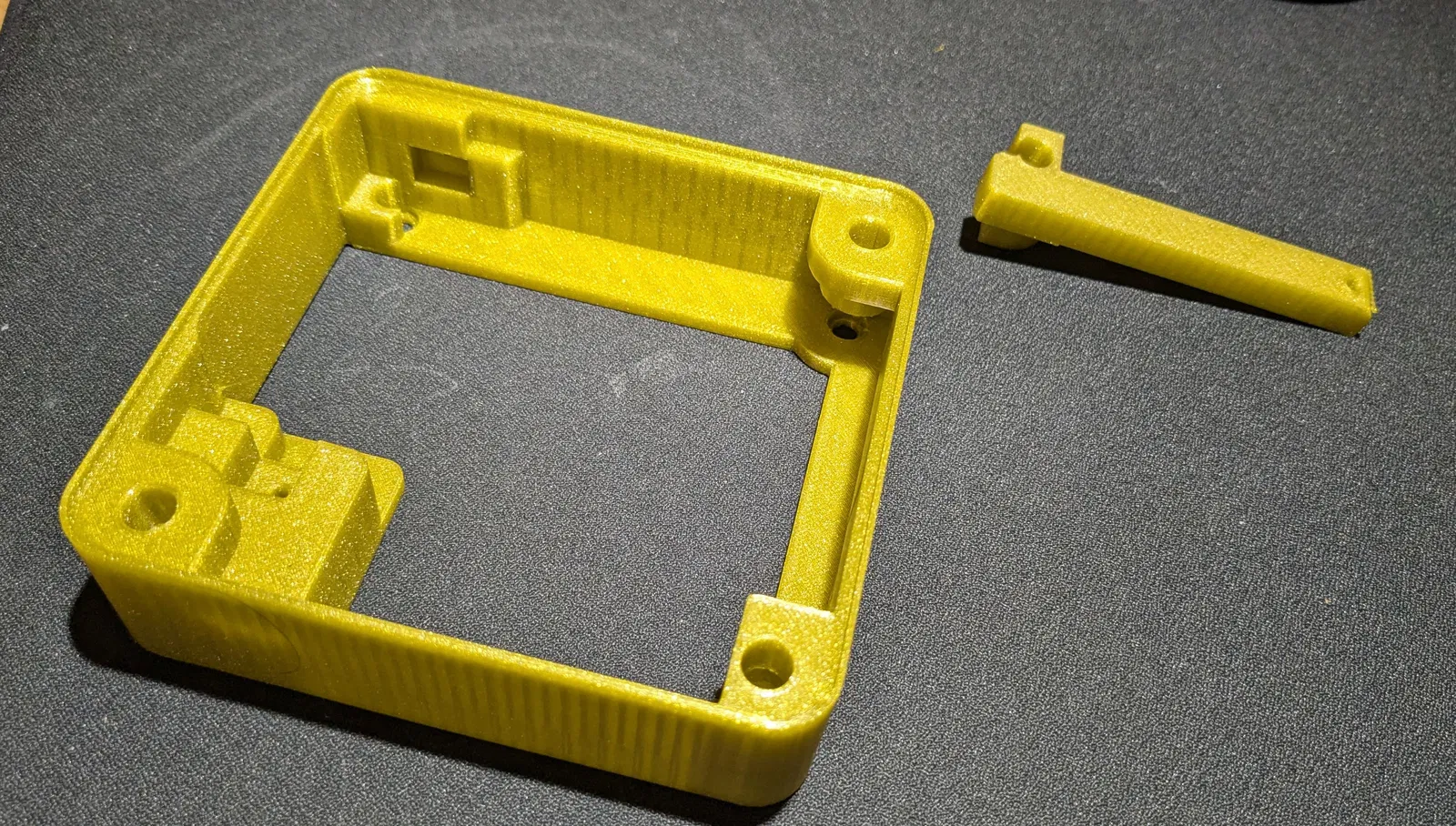

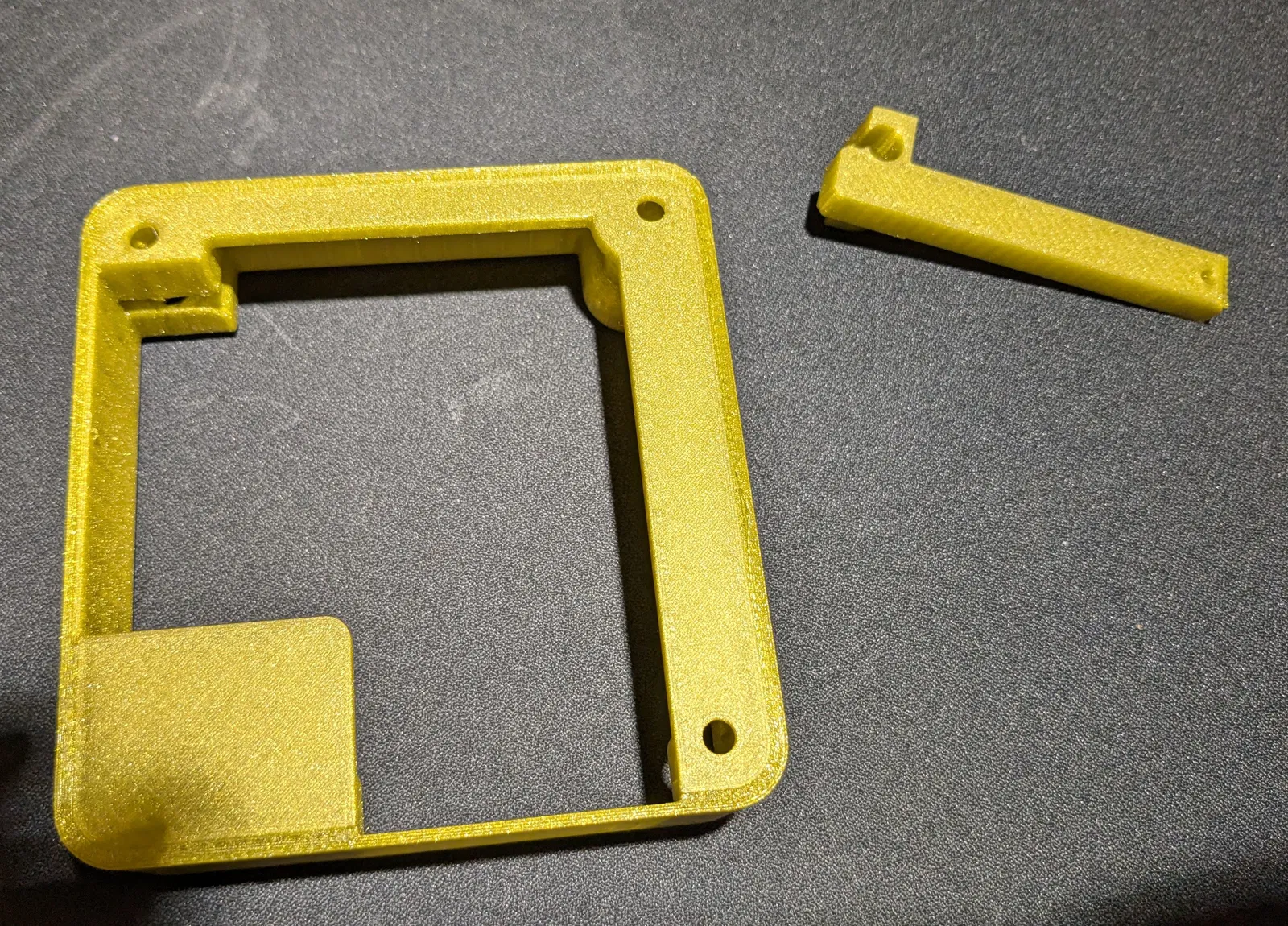

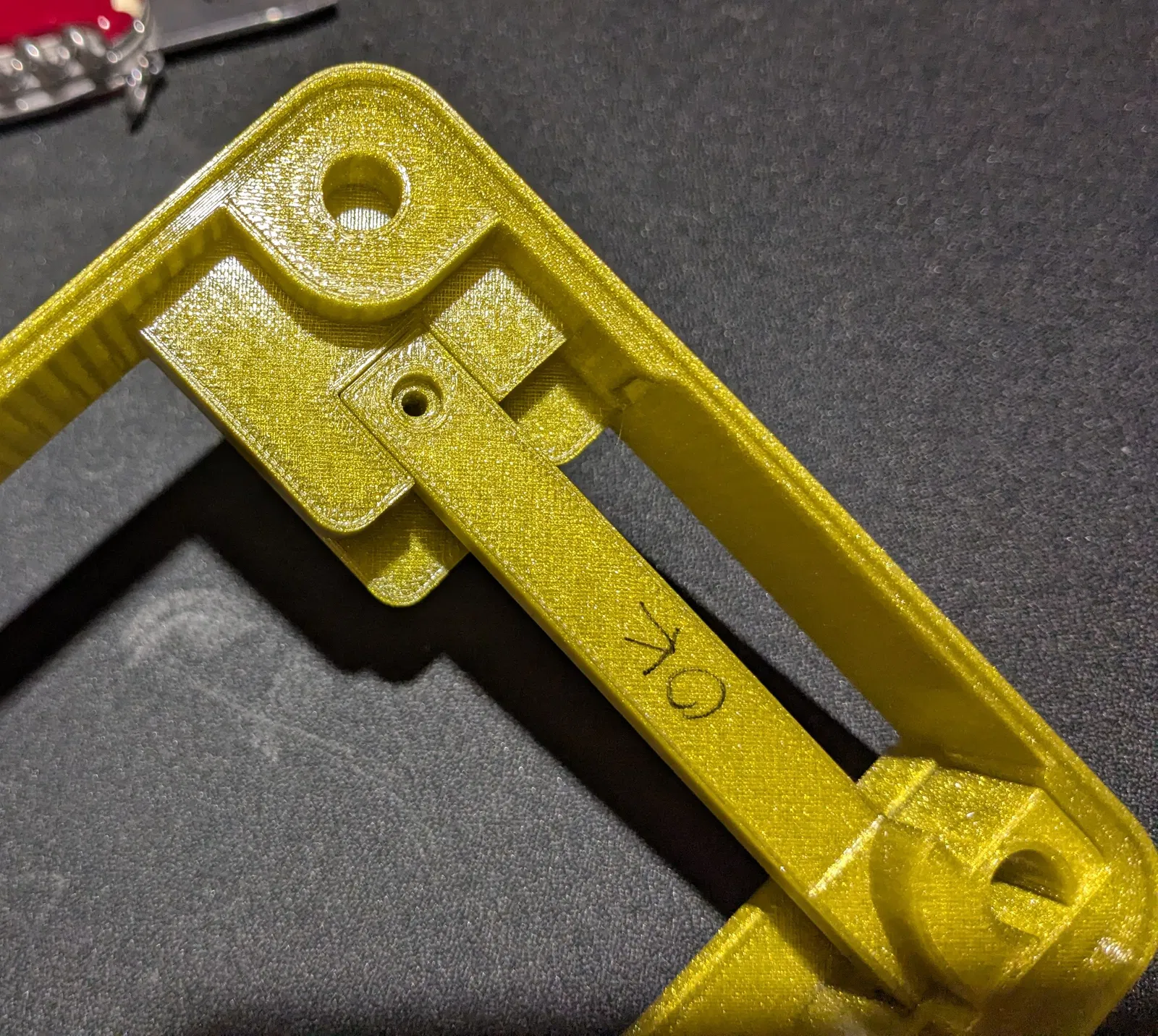

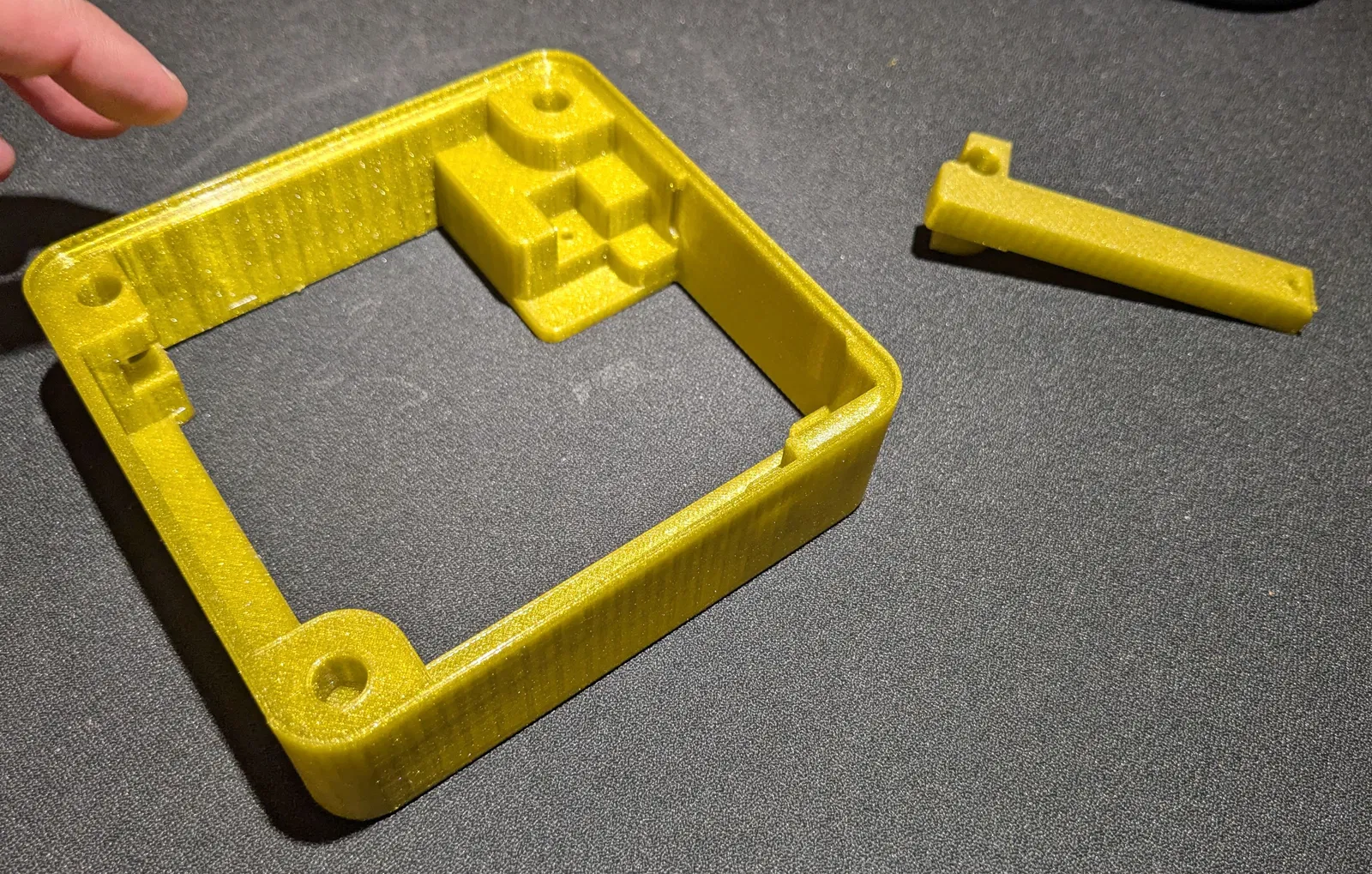

• Lắp thanh giữ SSD, dùng một con ốc bất kỳ để cố định (đường kính 3mm, dài khoảng 5mm, ốc gỗ là được), vặn nhẹ tay nếu cần, hoặc dùng keo nến cũng xong :D
• Lắp phần đáy vào phần khung đã in, dùng hai con ốc còn lại để vặn vào các lỗ đã khoan, cẩn thận kẻo hỏng ren nhựa (bạn chỉ cần cố định để đáy không bị rơi ra, nên vặn đầu ốc sao cho nó nằm vừa dưới mức chân cao su là được)
