Hộp đựng Gridfinity 4x5 rugged case - Phiên bản Snapmaker

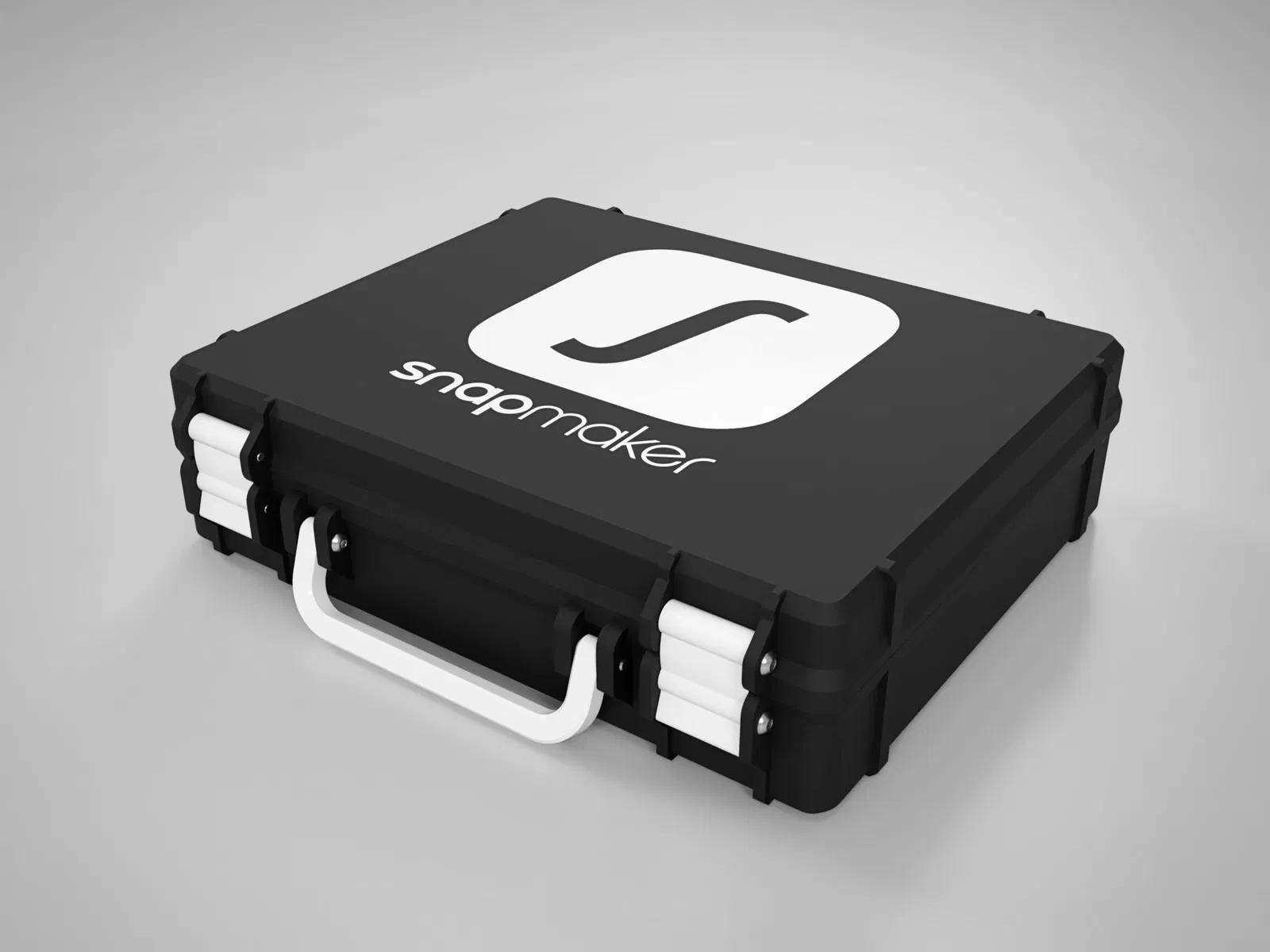

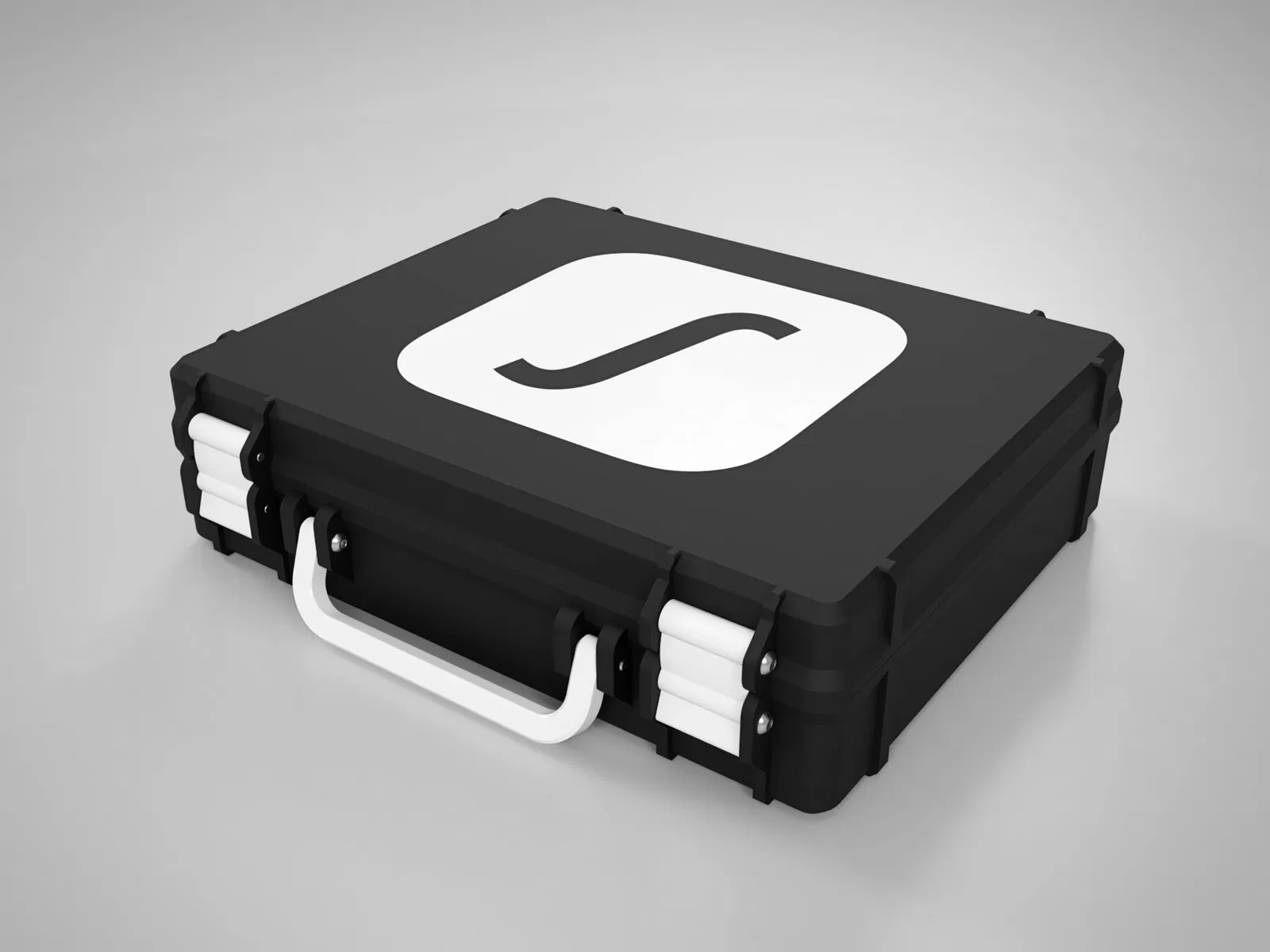

Mình cực kỳ thích hộp đựng Gridfinity dạng tham số của tác giả Pred, nhưng mình không cần tính năng xếp chồng lên nhau. Thậm chí mình còn thích vẻ ngoài của dòng hộp 'rugged box' do Whity thiết kế hơn. Vì vậy, mình đã kết hợp cả hai để tạo ra chiếc hộp Gridfinity kích thước 4x5 này. Phiên bản này bao gồm hai lựa chọn nắp hộp có in logo Snapmaker. Bạn có thể chọn giữa bản chỉ có logo hoặc bản có cả logo kèm chữ. Thiết kế này giúp bạn dễ dàng in bằng các hệ thống đa vật liệu (multi material). Ngoài ra, đây là thiết kế mới cho phép hộp có thể đứng vững trên cạnh lưng.

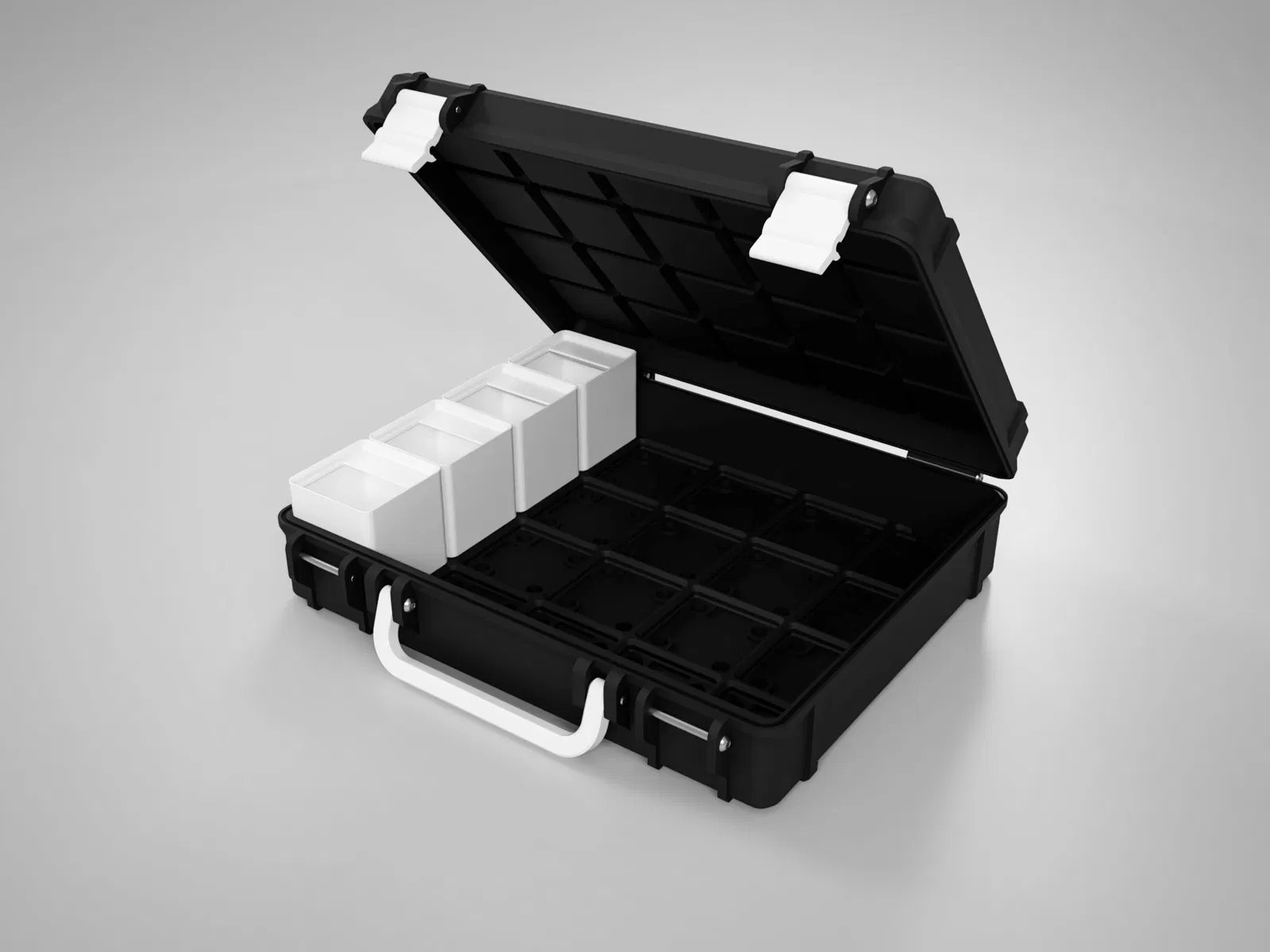

Hộp chứa được các ngăn (bins) cao 6U và khi đóng lại, nó giúp ngăn chặn các vật dụng rơi vãi giữa các ngăn với nhau. Hộp được thiết kế đủ chắc chắn nhưng vẫn đảm bảo độ mỏng gọn nhất có thể.

In ấn

Các file .stl đã được xoay sẵn theo hướng in tối ưu. Với file .step, bạn hãy tự kiểm tra lại nhé.

Những thứ cần in

• 1x đáy hộp (bottom)
• 1x nắp hộp (lid - kèm logo)
• 1x tay cầm (handle)
• 2x khóa gài (latch)
• 1x ron chống nước (seal - tùy chọn, nên in bằng nhựa TPU)

Thông số in khuyến nghị

Để đạt chất lượng tốt nhất, bạn nên thiết lập như sau:

• 3 lớp vách (Perimeters/Walls)
• 5 lớp đáy/đỉnh (Bottom/Top layers)
• Độ phủ (Infill) 20%
• Chiều cao lớp in (Layer height) 0.2mm
• Sử dụng Arachne để tạo vách

In đa vật liệu (cho nắp có logo)

Khi dùng file .step, bạn chỉ cần gán các loại vật liệu khác nhau cho logo và thân nắp trong phần mềm slicer. Nếu dùng file .stl, bạn cần tách (split) các phần của file stl trước khi gán vật liệu riêng cho nắp và logo.

Lắp ráp

Bạn cần chuẩn bị:

• 6x ốc M3x30mm cho phần bản lề và khóa gài
• 2x ốc M3x18mm cho tay cầm
