Bộ nâng nắp (lid raiser) cho Creality K2 plus (đã cập nhật bản VE2 ngày 22/02/2025)

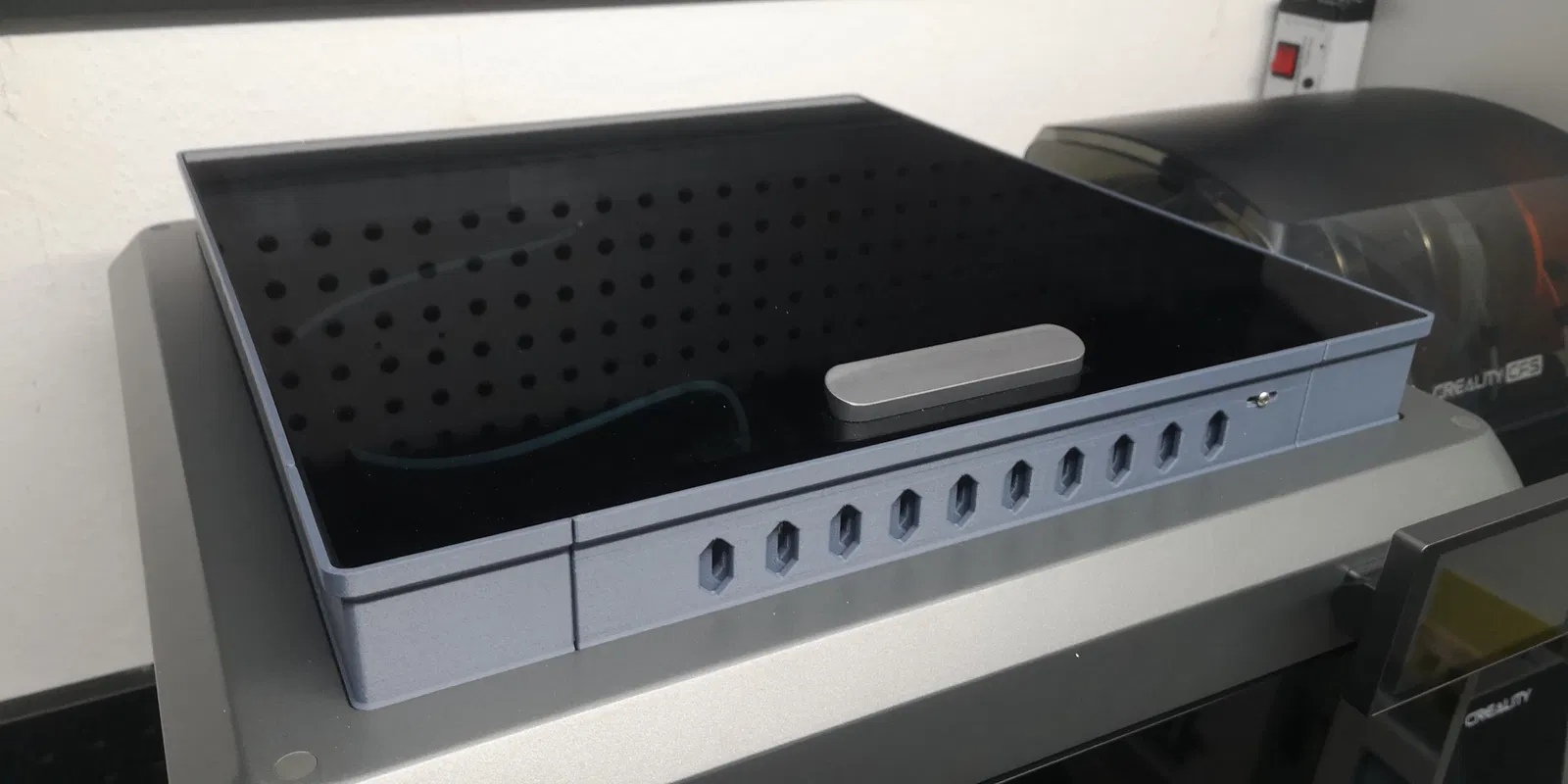

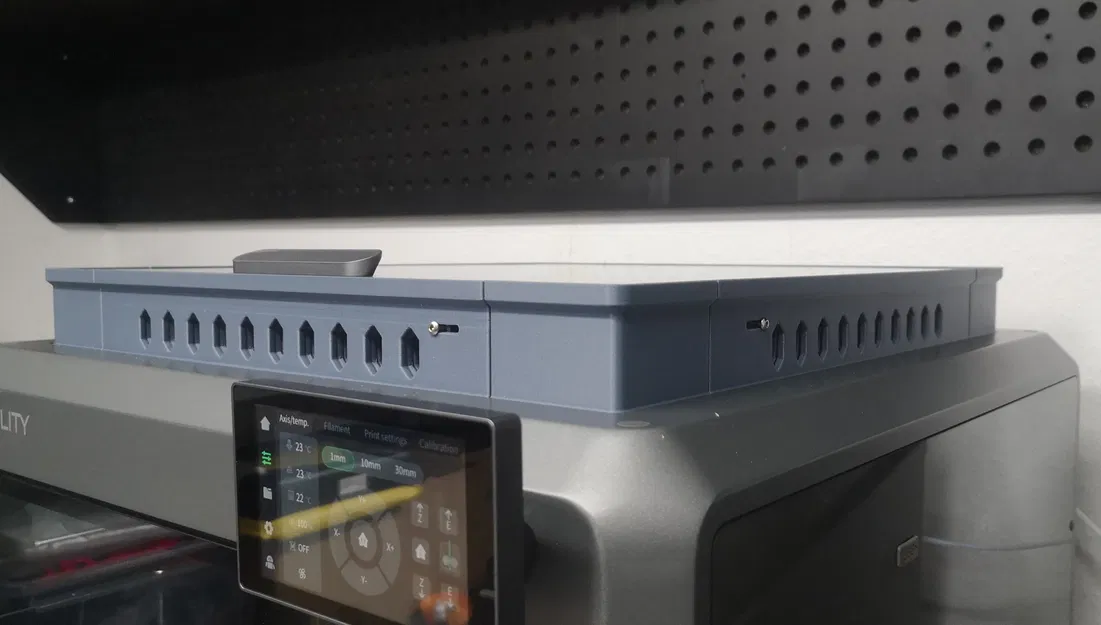

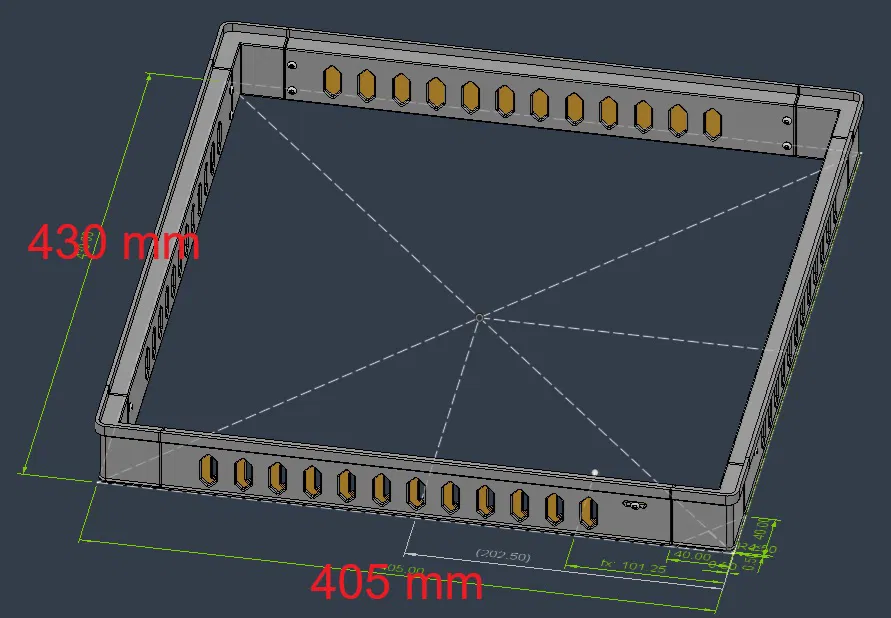

Bộ nâng nắp máy đơn giản, cơ bản cho dòng máy Creality K2 plus. Thiết bị này giúp nâng nắp kính lên 40mm để ống bowden không còn cạ vào mặt kính. Đồng thời, nó còn bổ sung thêm tính năng thông gió.

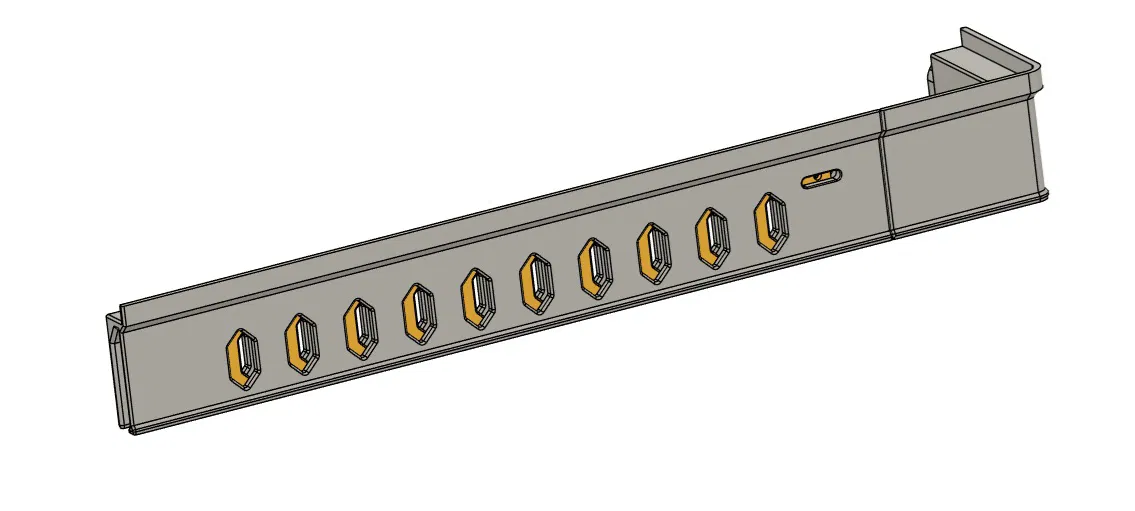

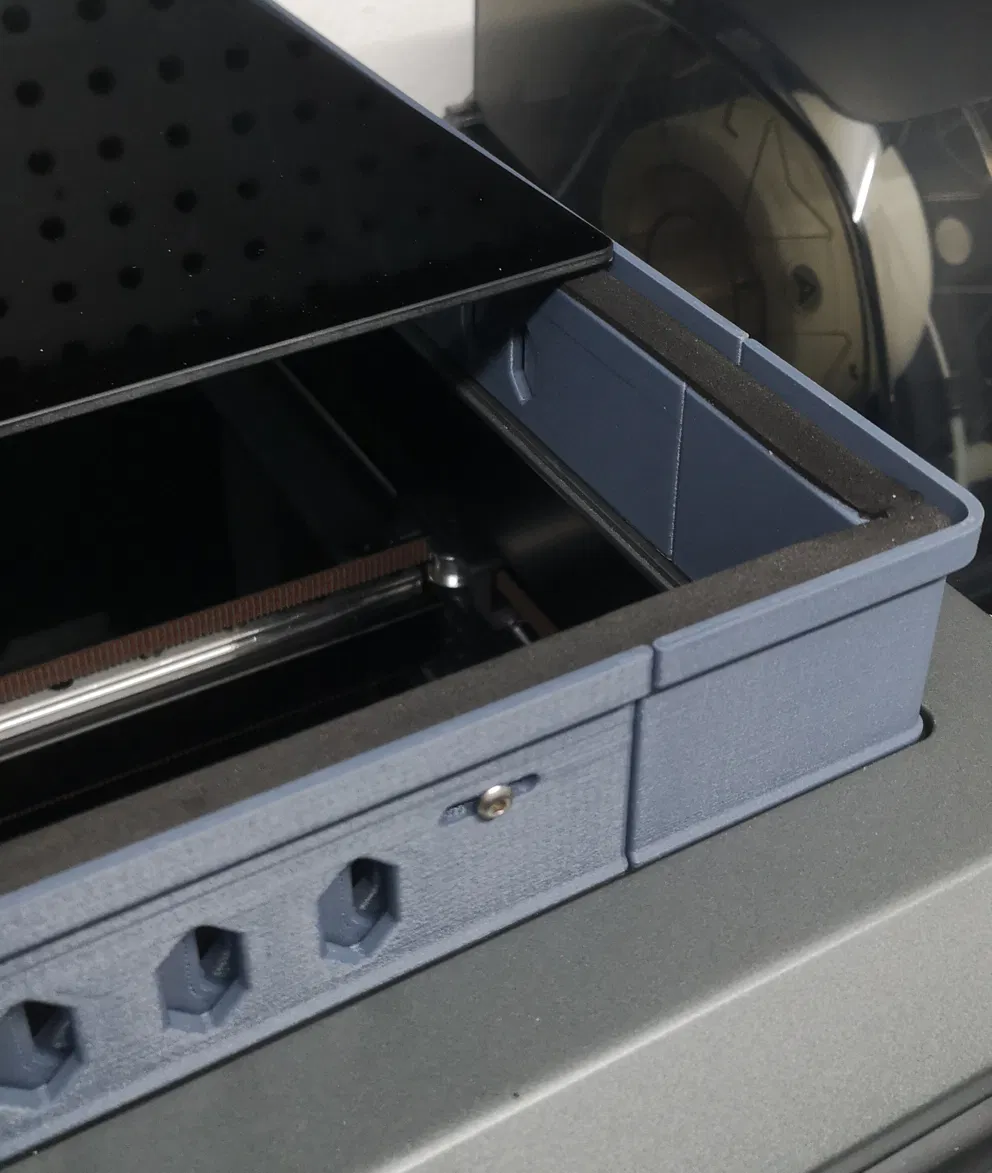

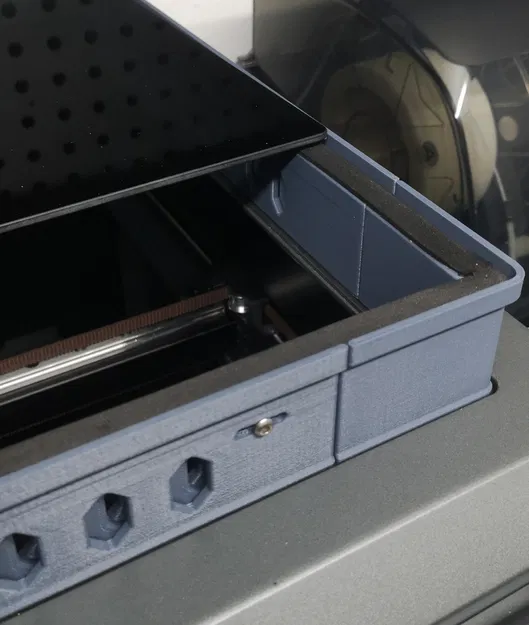

Các thanh trượt thông gió được lắp vào các phần phía trước, phía sau và hai bên. Bạn cần dùng một con ốc M3 làm núm điều chỉnh độ mở của khe gió (tốt nhất là dùng ốc lục giác chìm). Hãy dán thêm một ít băng keo mút hoặc cao su để làm đệm đỡ cho nắp kính.

Vì buồng in của K2 plus có thể đạt nhiệt độ khá cao, mình khuyến khích các bạn nên in bộ nâng này bằng loại vật liệu chịu nhiệt tốt.

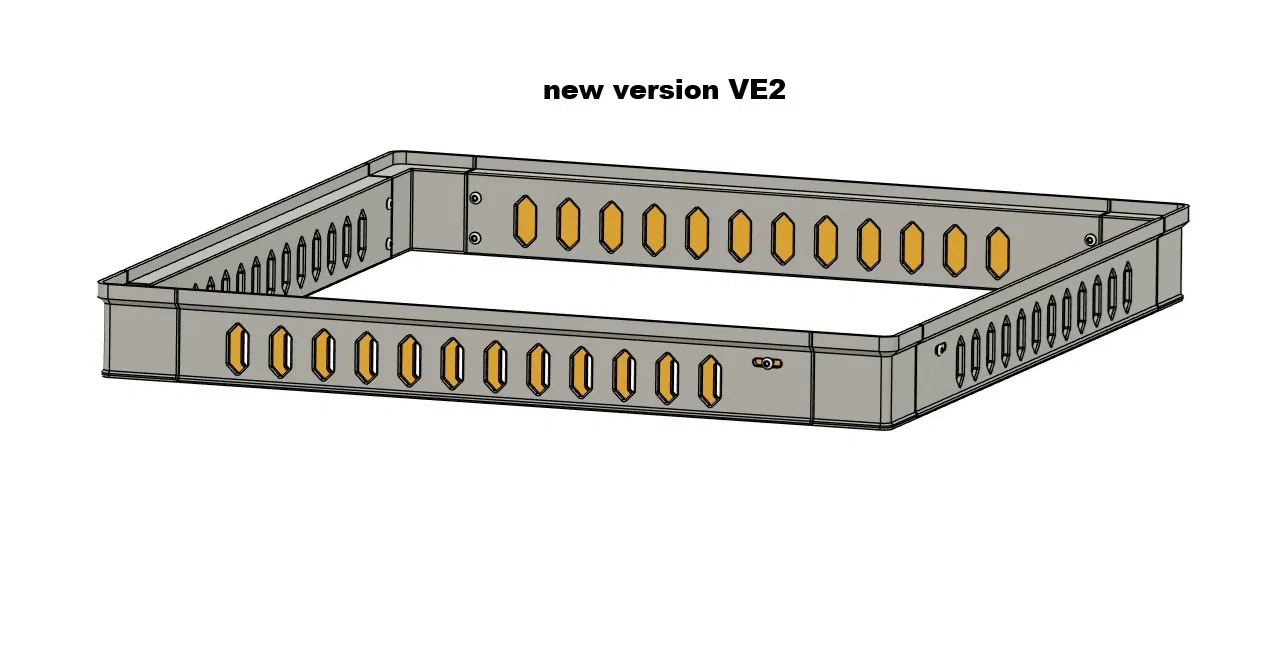

Cập nhật ngày 22/02/2025: đã thêm phiên bản mới VE2 Cải tiến theo yêu cầu người dùng:

• Tăng cường khả năng thông gió: mở rộng khe gió một chút; thu nhỏ các góc để có thêm 2 khe mỗi bên.

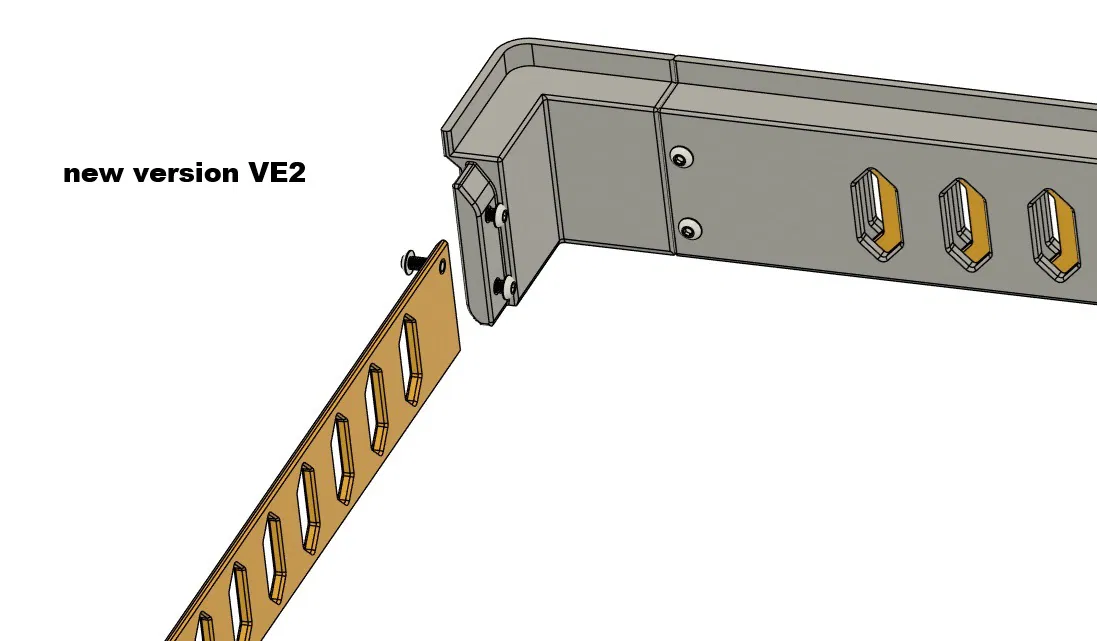

• Có thể tùy chọn bắt vít các mảnh lại với nhau để tăng độ cứng cáp (dùng ốc M3x8 đầu dù).
• Tăng dung sai cho thanh trượt để di chuyển mượt mà hơn.

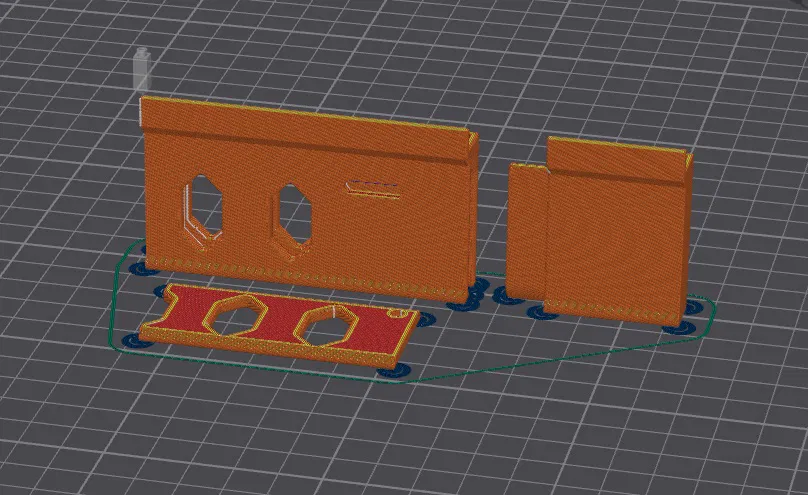

Cài đặt in: Đã in trên máy Creality K2 plus bằng nhựa eSUN eABS-GF. Tối ưu cho đầu in 0.4 mm ; chiều cao lớp in 0.2 mm ; 3 lớp tường (walls). Độ đặc (infill) 8% kiểu rectilinear, các thanh trượt dùng 15% rectilinear. Không cần dùng support.

Mình không gặp vấn đề gì về độ bám dính hay cong vênh với loại nhựa này, chỉ cần dùng "mouse ear" (tai chuột) là đủ, nhưng tùy bạn có thể cân nhắc dùng thêm "brim" nếu muốn chắc chắn hơn.

Có kèm theo file STEP để các bạn dễ dàng chỉnh sửa.

Chúc các bạn in ấn vui vẻ! Nếu có vấn đề gì với thiết kế, vui lòng để lại bình luận hoặc nhắn tin cho mình nhé!
