Giá đỡ cảm biến BTT ADXL345 cho Sidewinder X2 1

2 hình

Máy In 3D

Giá đỡ cảm biến BTT ADXL345 cho Sidewinder X2

Tác giả JoseRamonMar_4241811

Lượt coi
64

File 1 16,4 KB

  • sujeccion_cable_eddy_mas_soporte_acelerometro_btt_1773555709.3mf3MF · 16,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#251228
Danh mục
Máy In 3D
Ngày đăng

Mô tả

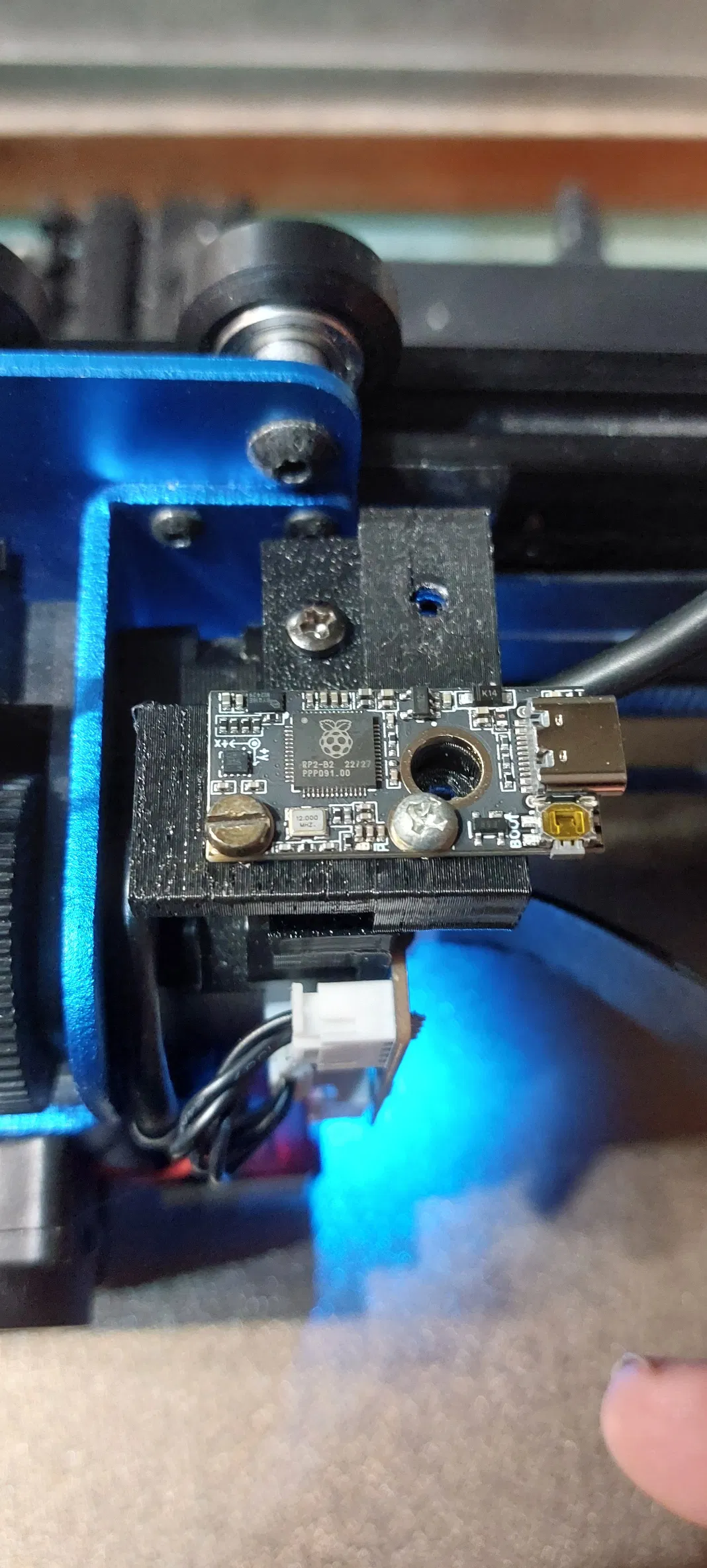

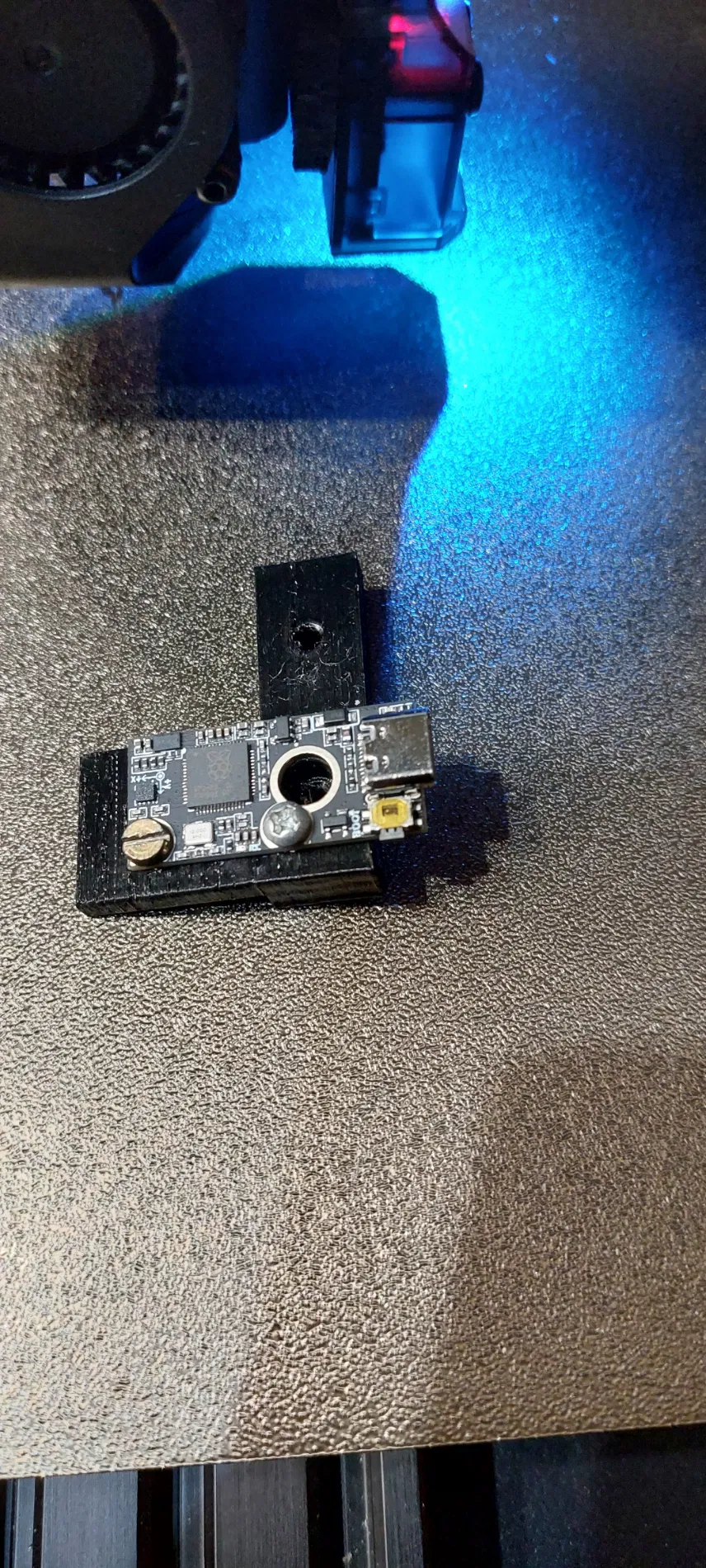

Giá đỡ cảm biến rung cho Sidewinder X2

Đối với những anh em đang sử dụng máy in 3D Sidewinder X2 và muốn nâng cấp khả năng đo cộng hưởng, việc lắp đặt cảm biến gia tốc (accelerometer) là bước không thể thiếu. Mẫu thiết kế này là một giá đỡ chuyên dụng, được tối ưu hóa để gắn chặt cảm biến BTT ADXL345 hoặc LIS2DW vào đầu in của máy. Nhờ có phụ kiện này, việc cố định cảm biến trở nên chắc chắn hơn bao giờ hết, giúp dữ liệu đo đạc input shaping luôn chính xác và ổn định.

Phụ kiện này không chỉ mang lại độ bền cơ học cao mà còn giúp việc thiết lập cảm biến trở nên nhanh gọn, không gây cản trở các chuyển động của đầu in. Thiết kế đã được tính toán kỹ lưỡng để khớp hoàn hảo với cấu trúc của Sidewinder X2. Anh em có thể kết hợp cùng với giá đỡ cáp EDDY (được chia sẻ trên profile của mình) để quản lý dây nhợ gọn gàng, tăng tính thẩm mỹ và độ chuyên nghiệp cho dàn máy của mình.

Để đảm bảo hiệu quả tốt nhất khi sử dụng giá đỡ này, anh em cần lưu ý một số điểm kỹ thuật quan trọng trong quá trình in và lắp ráp:

  • Chất liệu in: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo khả năng chịu nhiệt tốt, vì bộ phận này nằm gần đầu in, nơi có nhiệt độ hoạt động cao.
  • Độ bền cơ học: Thiết kế yêu cầu 100% infill để đạt độ cứng vững tuyệt đối, tránh hiện tượng rung lắc sai lệch làm ảnh hưởng đến kết quả đo gia tốc.
  • Thiết lập in: Sử dụng layer height 0.2mm để đạt được bề mặt in mịn và độ chính xác tối ưu cho các lỗ bắt vít.
  • Linh kiện cần thiết: Bạn sẽ cần chuẩn bị sẵn 2 miếng nhiệt M3 (M3 inserts) để lắp vào giá đỡ, giúp cố định cảm biến BTT một cách chắc chắn và an toàn.
  • Tương thích: Giá đỡ này thiết kế riêng cho các dòng cảm biến BTT ADXL345 hoặc LIS2DW, vì vậy hãy đảm bảo bạn đang dùng đúng loại này trước khi in.
  • Tips lắp đặt: Khi bắt vít, anh em chỉ cần siết vừa tay để tránh làm nứt hoặc hỏng các chi tiết nhựa, đảm bảo cảm biến được giữ cố định phẳng lì trên mặt đỡ.

Việc đầu tư một chút thời gian để in bộ giá đỡ này sẽ giúp anh em làm chủ hoàn toàn các thông số kỹ thuật của máy, từ đó nâng cao đáng kể chất lượng in ấn và tốc độ sản xuất trên Sidewinder X2.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
1
Tổng dung lượng
16,4 KB
File lớn nhất
16,4 KB
