Bộ Harness Gắn Garmin Siêu Mỏng Trên Khung Xe (Top Tube)

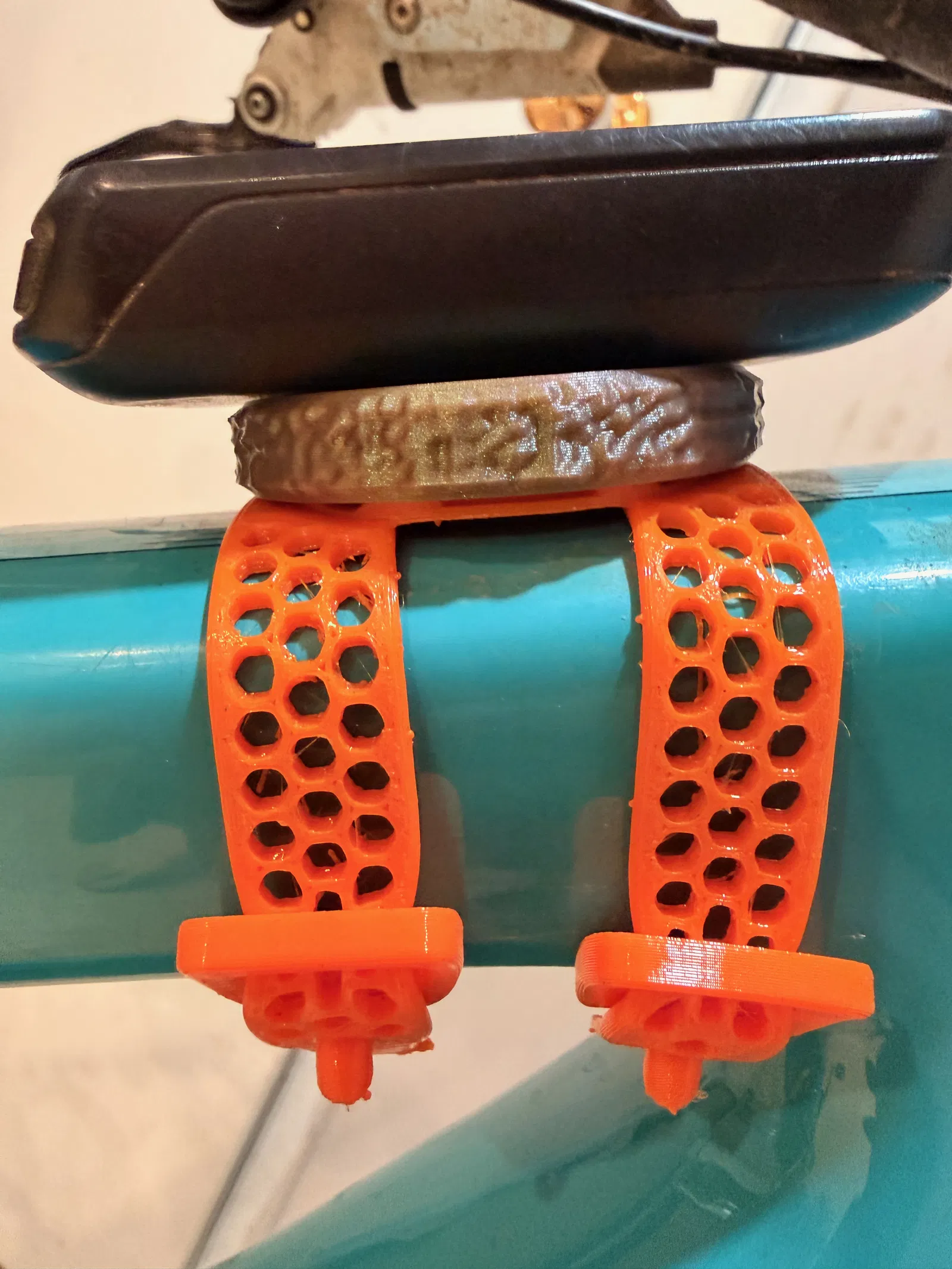

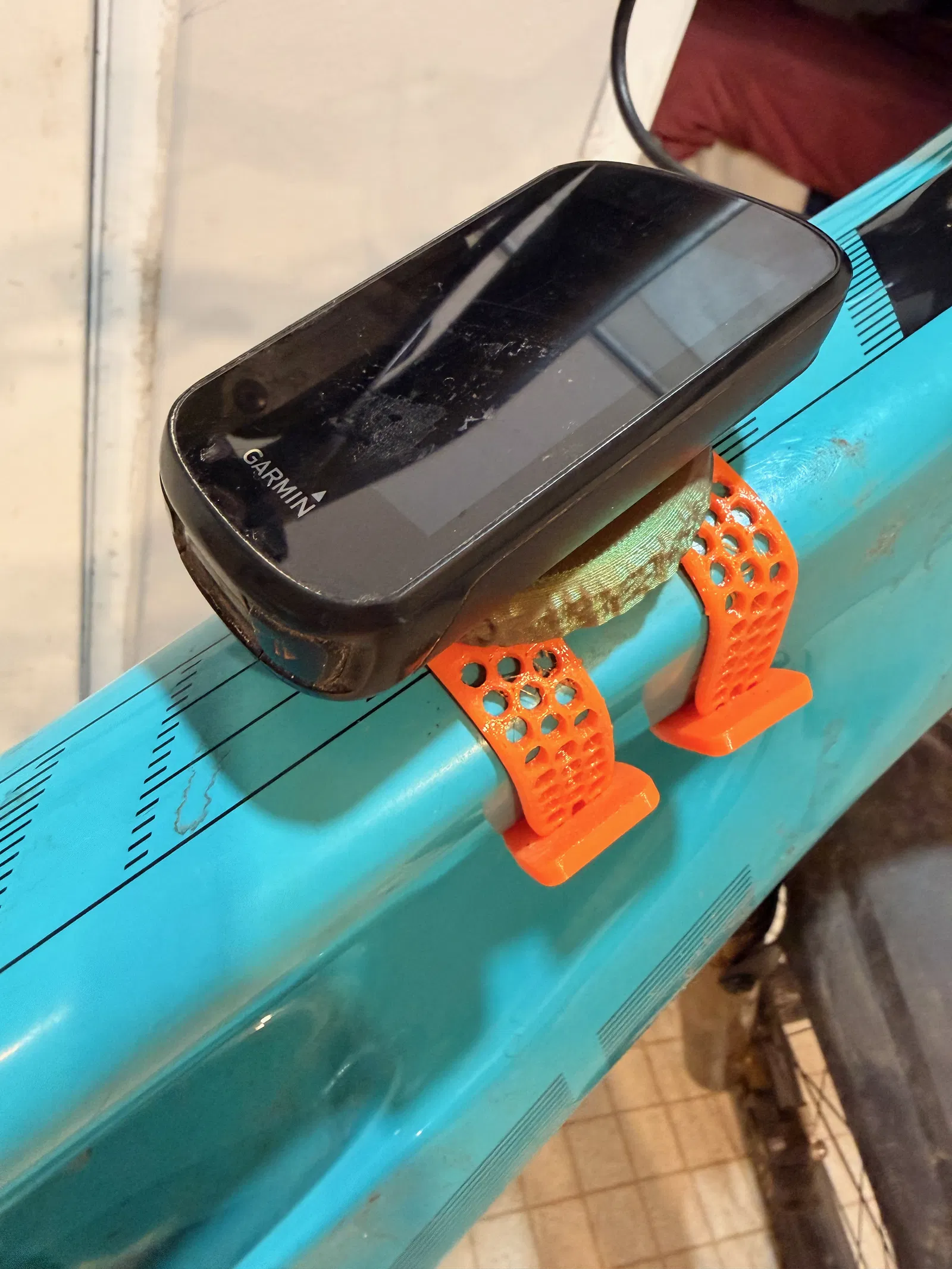

Dự án này là một bộ harness gắn ống trên (top tube) siêu mỏng, được thiết kế để chuyển đồng hồ Garmin của bạn từ ghi đông xuống khung xe, giúp bảo vệ tối đa và làm cho phần buồng lái gọn gàng hơn. Được ra đời trên những cung đường kỹ thuật tại North Shore, mục tiêu của thiết kế này là đạt được độ cao tối thiểu nhờ vào đặc tính linh hoạt của nhựa in TPU.

Harness này được mô phỏng chuyên biệt cho hình học ống trên của xe Yeti SB160 (chu vi ống trên khoảng 180-190mm), tuy nhiên bạn vẫn có thể dùng nó làm điểm bắt đầu cho các loại khung xe khác có kích thước tương tự.

Triết lý thiết kế: Tích hợp lai

Giá đỡ này sử dụng cách tiếp cận vật liệu "tốt nhất của cả hai thế giới":

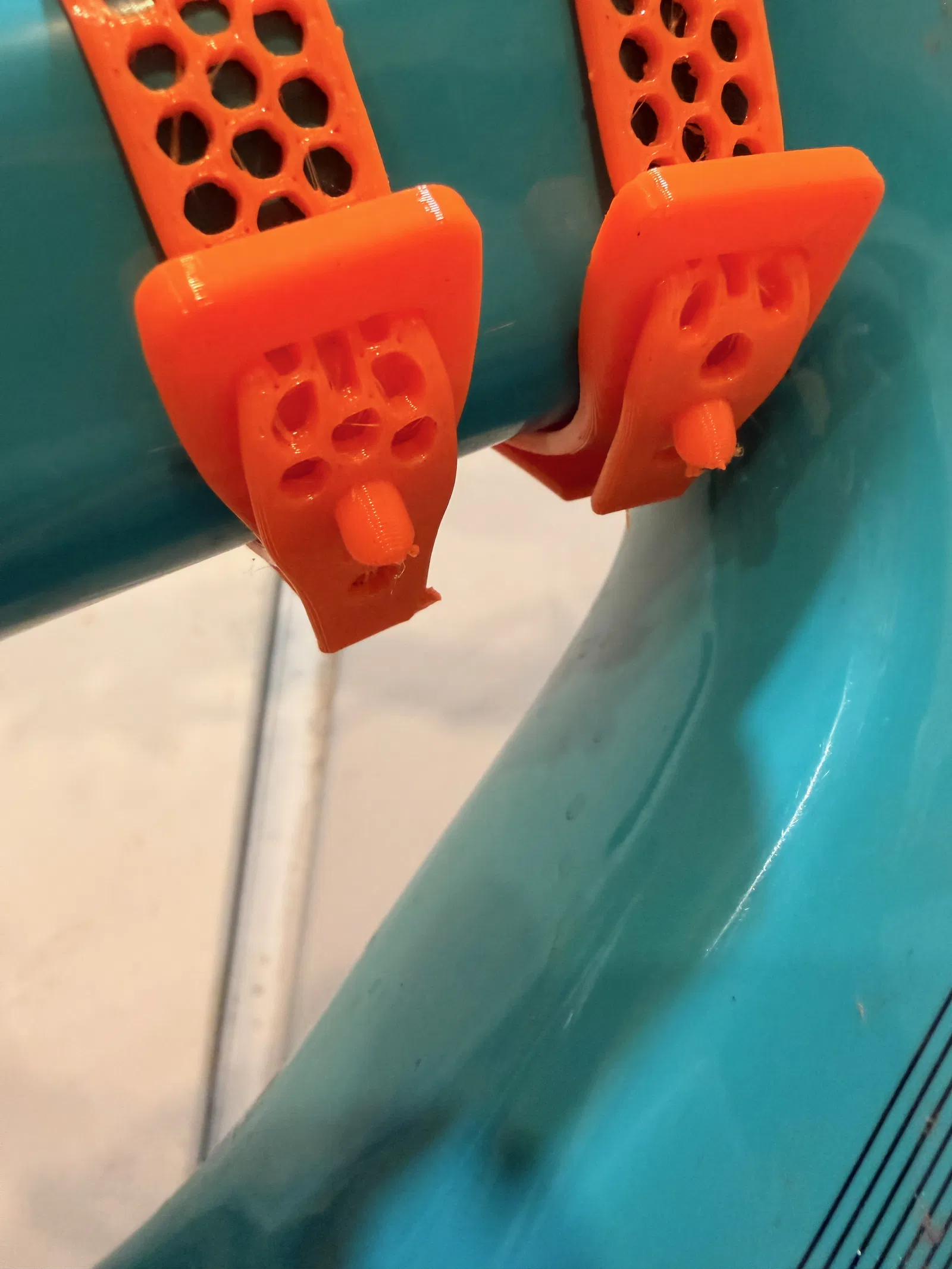

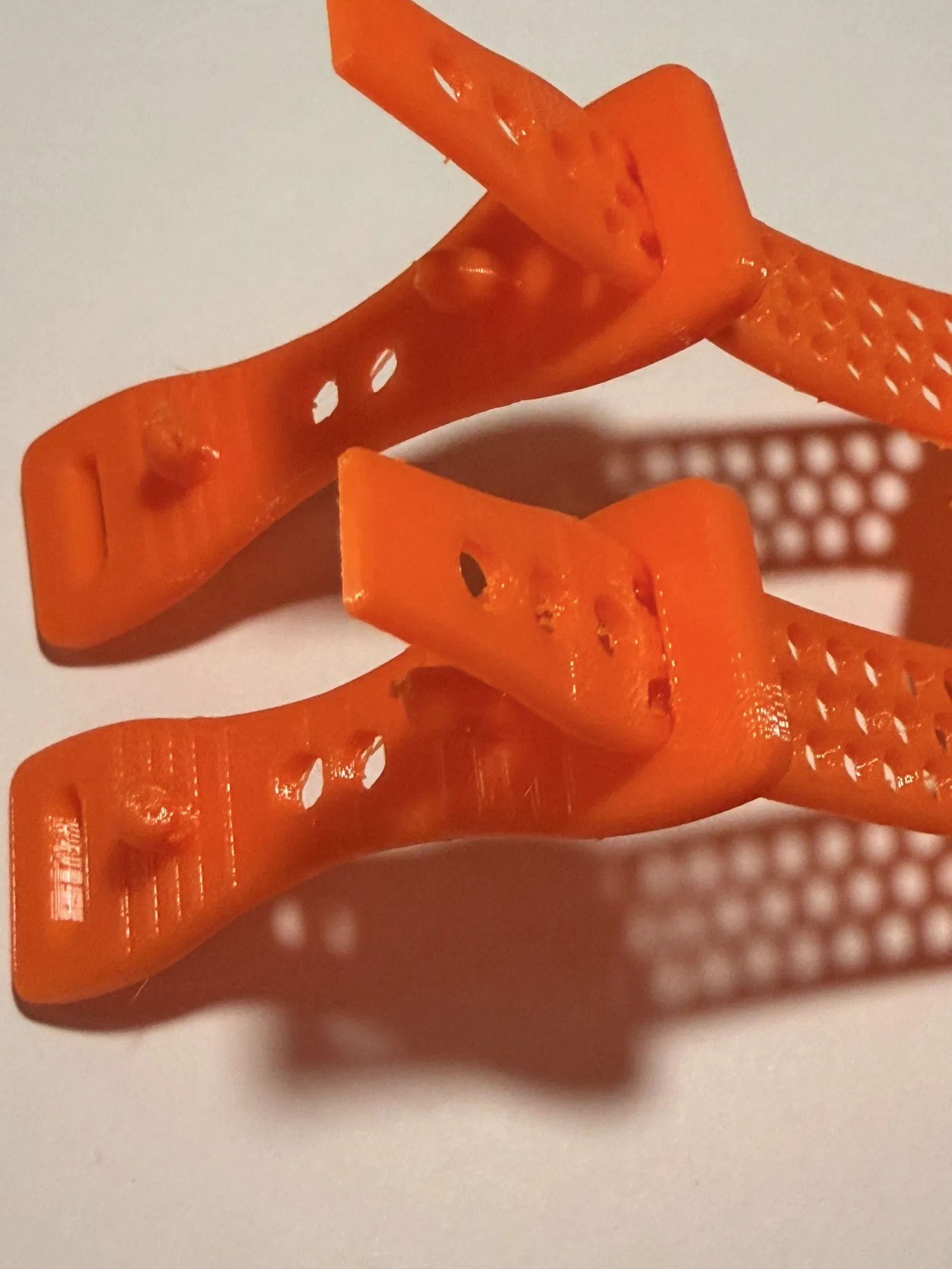

• Đế & Dây đeo TPU: Thân chính được in bằng Polymaker TPU 95A. Chất liệu này tạo độ bám cần thiết để giá đỡ không bị trượt trên khung xe và sự linh hoạt cần thiết cho hệ thống chốt gài tích hợp.

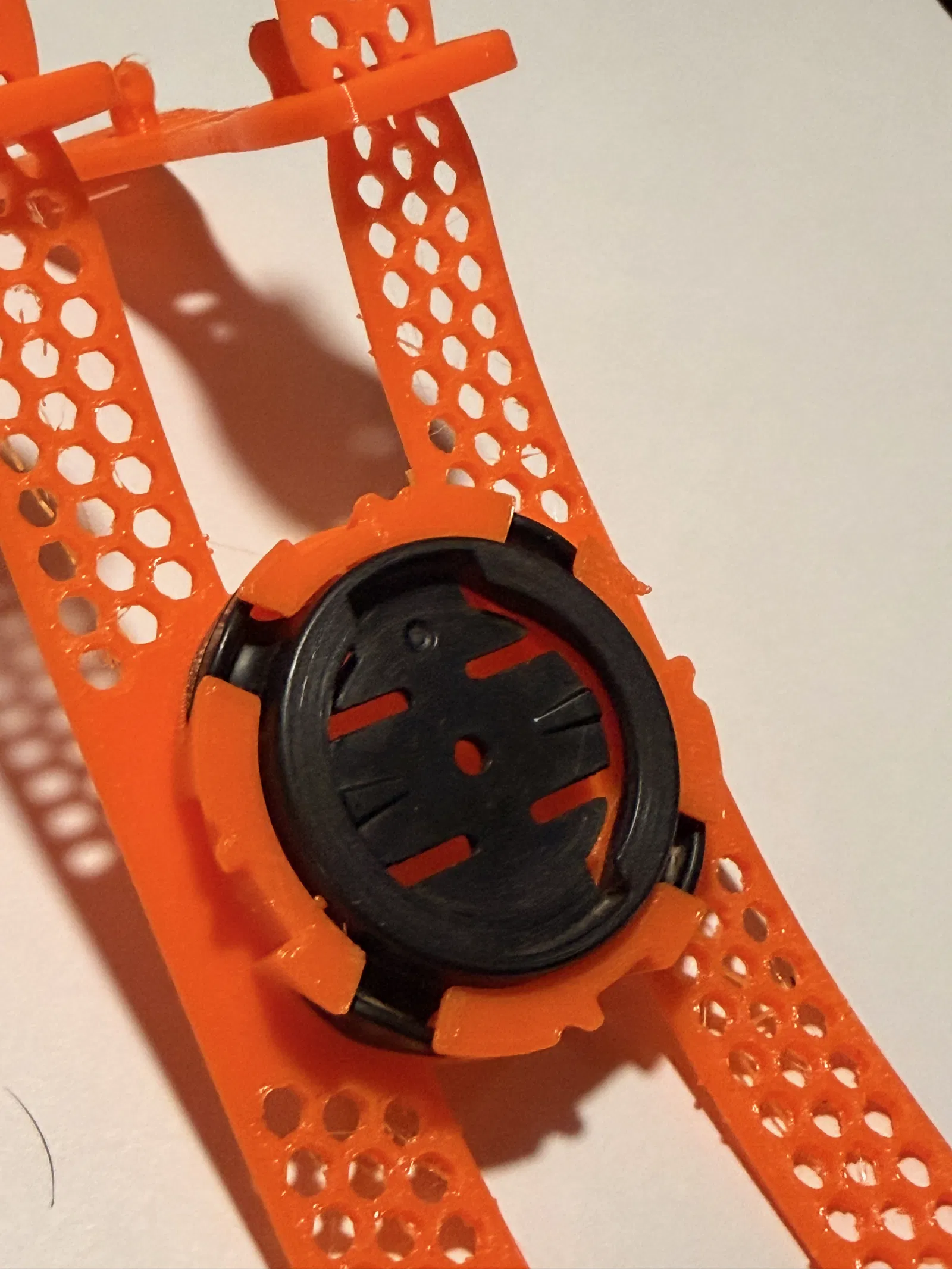

• Phụ kiện nguyên bản: Thiết kế này được xây dựng để chứa phần đế nhựa gắn ghi đông Garmin gốc (cái ngàm đen) đi kèm với mọi thiết bị. Việc sử dụng phụ kiện zin giúp đảm bảo tiếng "cạch" chính xác và an toàn mà các ngàm in 3D thường khó đạt được.

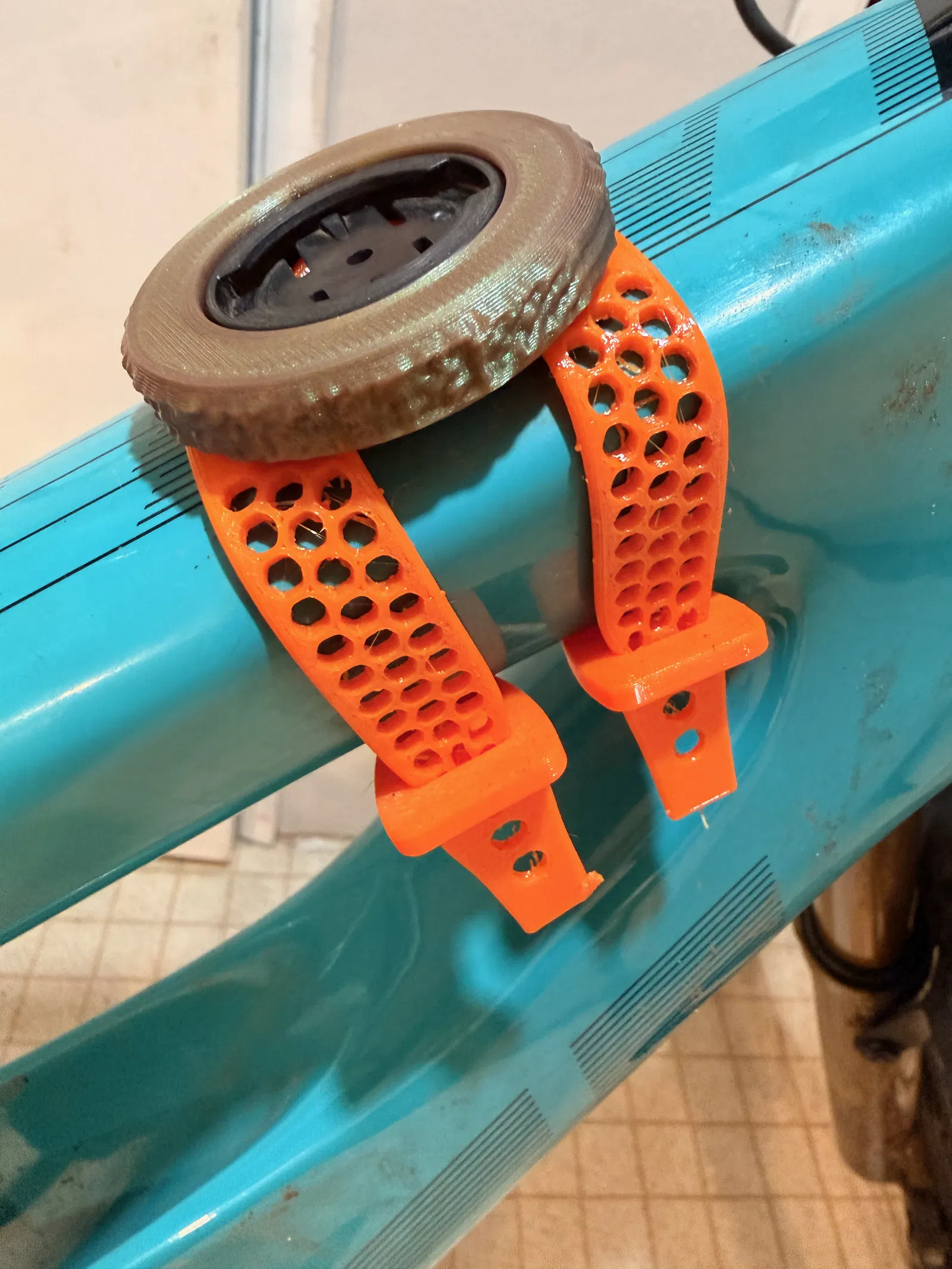

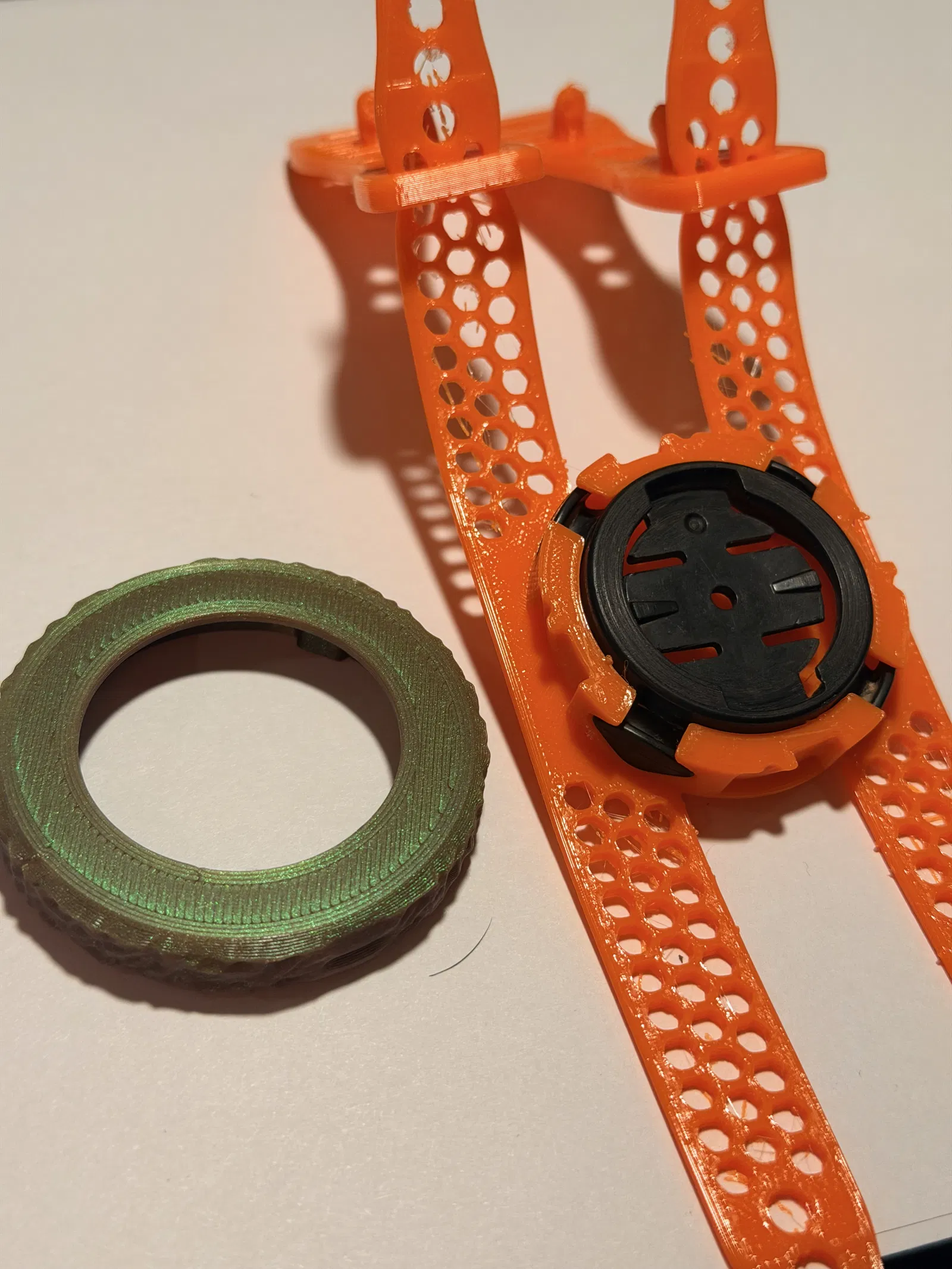

• Nắp khóa cứng: Một chiếc nắp rời, được in bằng vật liệu cứng như ASA, PETG hoặc PLA, giữ phần ngàm Garmin cố định. Nó có họa tiết chống trượt kiểu "gai lốp xe" và cố định bộ phận này bằng cơ chế xoay khóa đơn giản.

Bảo vệ khi va chạm

Trong trường hợp xảy ra va chạm mạnh, nắp cứng được thiết kế để có thể bung ra khỏi phần đế TPU linh hoạt. Tính năng "breakaway" (bung ra khi va đập) có chủ đích này giúp thiết bị Garmin tránh phải chịu toàn bộ lực va đập trực tiếp.

Khuyến nghị khi in

• Vật liệu: Polymaker TPU 95A cho phần harness; ASA, PETG hoặc PLA cho phần nắp.

• Máy in MK3S (Chậm) - Thông số in TPU kỹ thuật

• 🚀 Kiểm soát tốc độ & Lưu lượng:

  • Tốc độ thể tích tối đa (Max Volumetric Speed): 1.8 mm3/s.

  • Tốc độ in: 20 mm/s cho tất cả các đường in.

  • Hệ số đùn (Extrusion Multiplier): 1.05.

• 🛠 Đùn & Nhiệt độ:

  • Nhiệt độ đầu phun: 230°C.

  • Nhiệt độ bàn in: 60°C.

  • Retraction: 2.0 mm ở tốc độ 45 mm/s.

• 🏗 Vỏ & Infill:

  Perimeters: Tối thiểu 3 lớp.

  • Infill: 10% Gyroid.

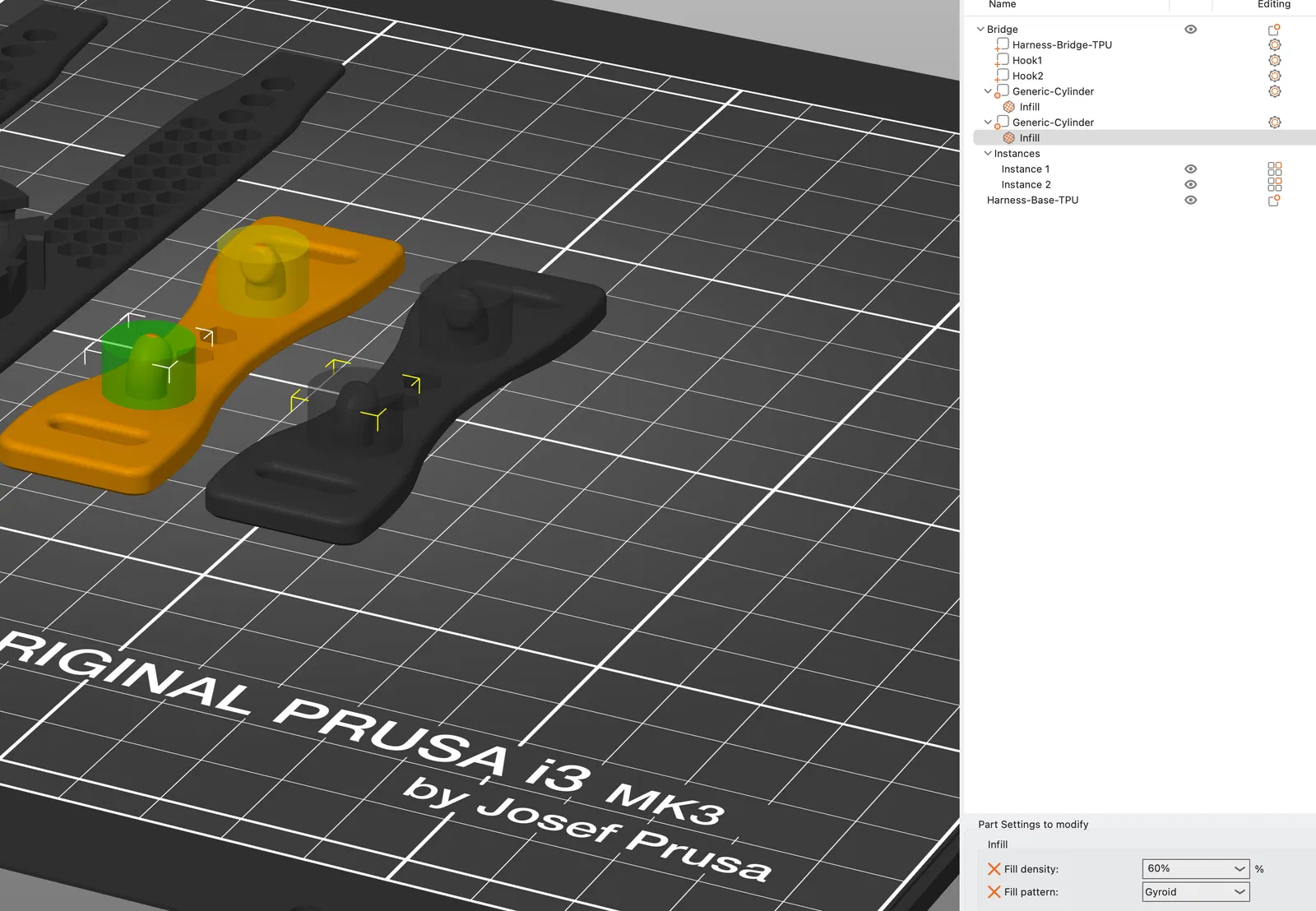

  • Infill 60%: Thêm modifier xung quanh các móc trên cầu (bridges) để tăng độ cứng cho chi tiết đó. Xem hình ảnh đính kèm.

  • Supports: Chỉ trên bàn in (Build plate only).

⚠ CẢNH BÁO: Hãy sử dụng dây đeo an toàn

Mặc dù giá đỡ này được thiết kế để vừa vặn và an toàn, xe đạp địa hình (MTB) thường chịu rung chấn và va đập rất mạnh. Hãy luôn sử dụng dây đeo Garmin chính hãng vòng qua khung xe hoặc dây cáp. Điều này đảm bảo rằng nếu nắp bị bung ra khi va chạm, chiếc đồng hồ của bạn vẫn gắn chặt vào xe.

Lưu ý: Dự án này hiện đang ở trạng thái "Beta" vì mình vẫn đang tiếp tục hoàn thiện độ vừa vặn và vẻ ngoài.
