Ngàm chuyển ống kính Bayonet V (В) sang Pentacon Six (P6, Б)
Adapter giúp gắn ống kính ngàm Bayonet V (В) lên thân máy ảnh sử dụng ngàm P6 (Б). Thiết kế đã được kiểm chứng qua thực tế, đảm bảo độ chắc chắn và khả năng lấy nét vô cực. Khuyên dùng nhựa PETG hoặc ABS để in.
Mô tả

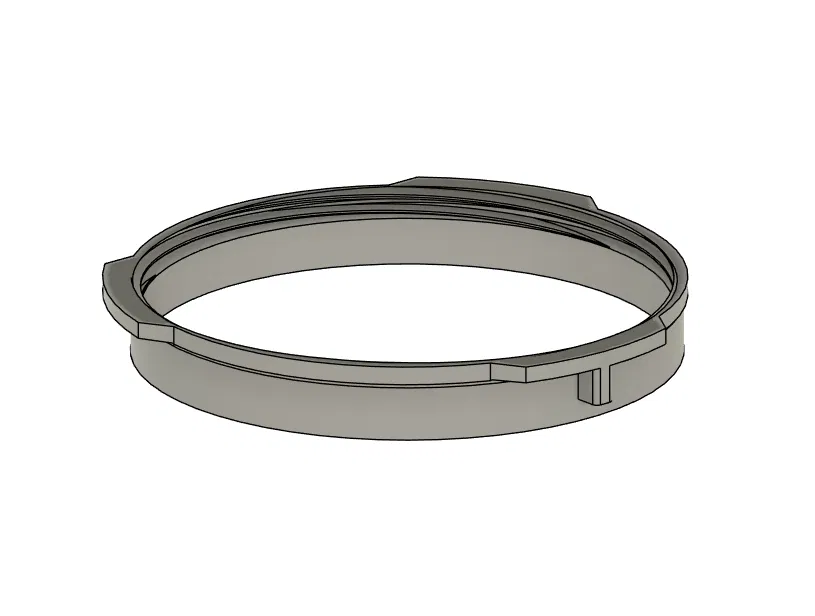

Đây là bộ chuyển đổi (adapter) giúp bạn gắn ống kính có ngàm Bayonet V ("В") vào các máy ảnh sử dụng ngàm Pentacon Six ("Б").
Ngàm Bayonet V ("В" hay "Байонет В") thường thấy trên các máy như Kiev-88, Salyut-S, Hasselblad 1000F. Ngàm P6 ("Б" hay "Байонет Б") thường dùng cho các máy như Kiev 6S, Kiev 60, Praktisix, Pentacon Six.
CẬP NHẬT 13-03-2026: Đã tải lên bản v2 mà tôi thiết kế cho một ống kính ngàm P6 khác mà tôi đang có (Vega 12V). Ống kính này có tiêu cự dài hơn nên tôi đã điều chỉnh adapter để lấy nét vô cực chuẩn xác và gắn vào máy ảnh chắc chắn hơn. Bạn nên ưu tiên dùng v2 trước nhé.

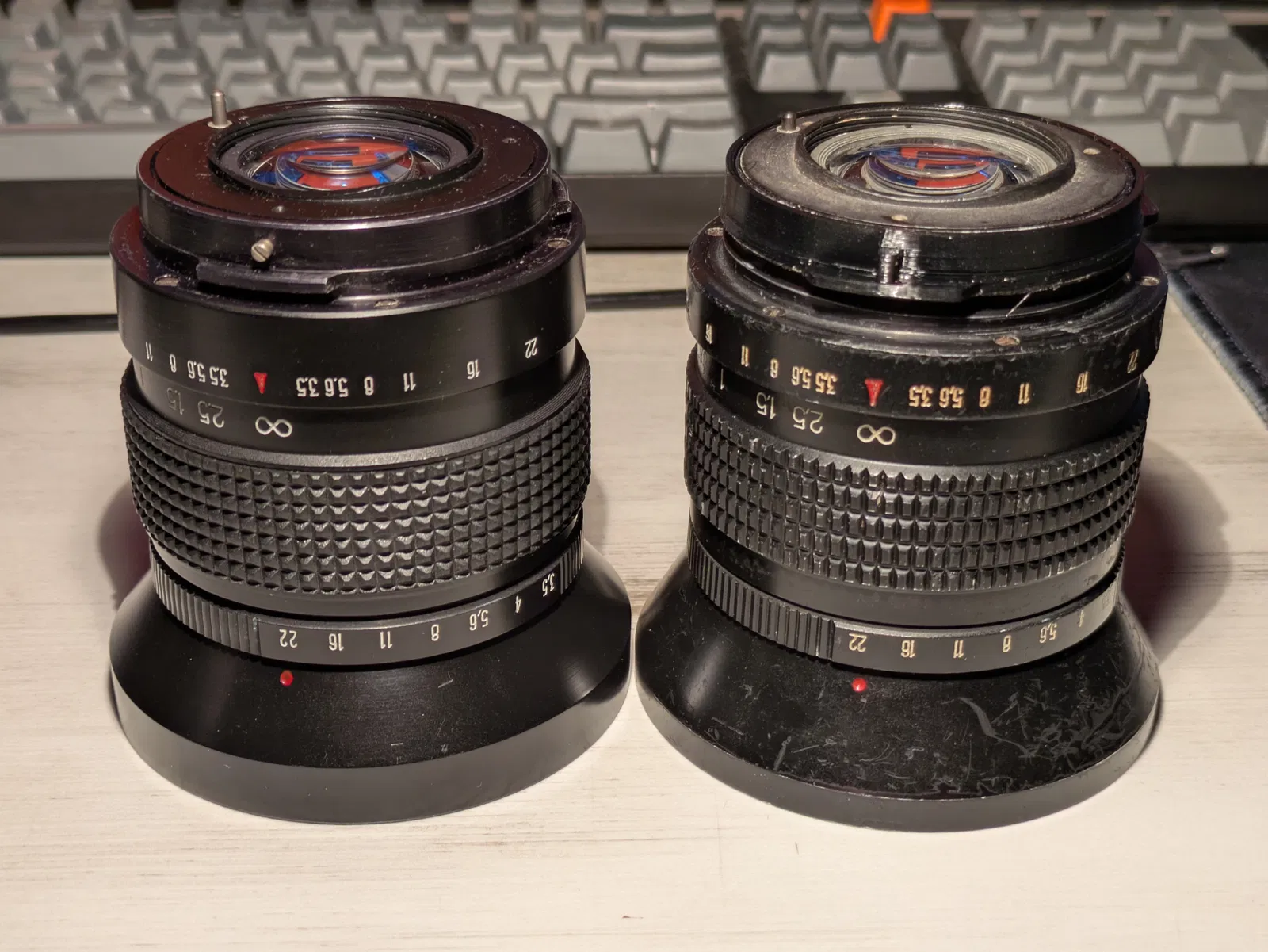

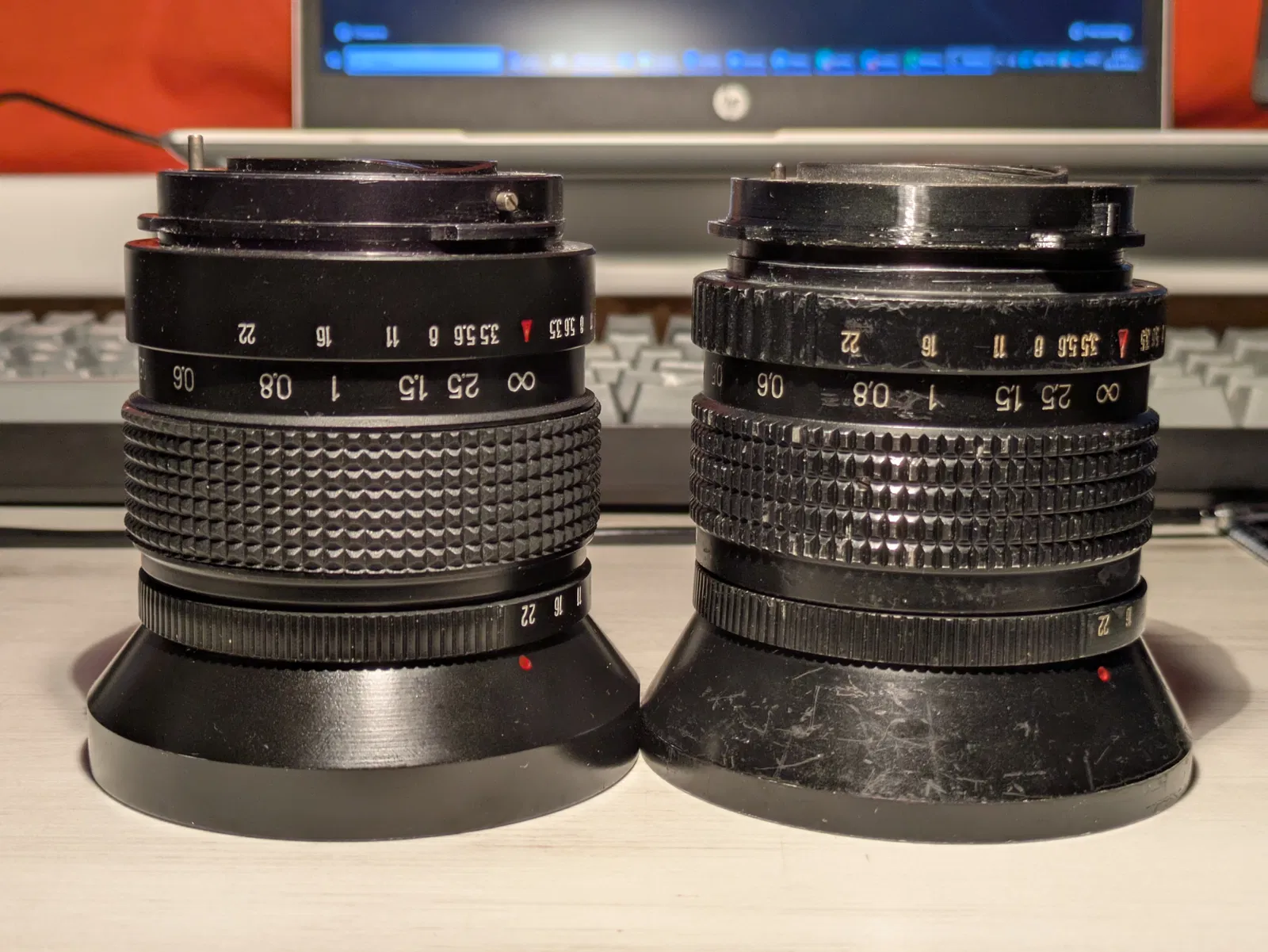

Tôi đã thiết kế và thử nghiệm bằng hai ống kính thời Liên Xô giống hệt nhau, một chiếc ngàm B và một chiếc ngàm V. Tôi so sánh ống kính ngàm B nguyên bản với ống kính ngàm V có gắn adapter và thấy hiệu năng của chúng tương đương nhau. Dù vậy, tôi không thể đảm bảo 100% khoảng cách mặt bích (FFD) là hoàn toàn trùng khớp vì không có thiết bị đo lường chuyên dụng với độ chính xác cao.

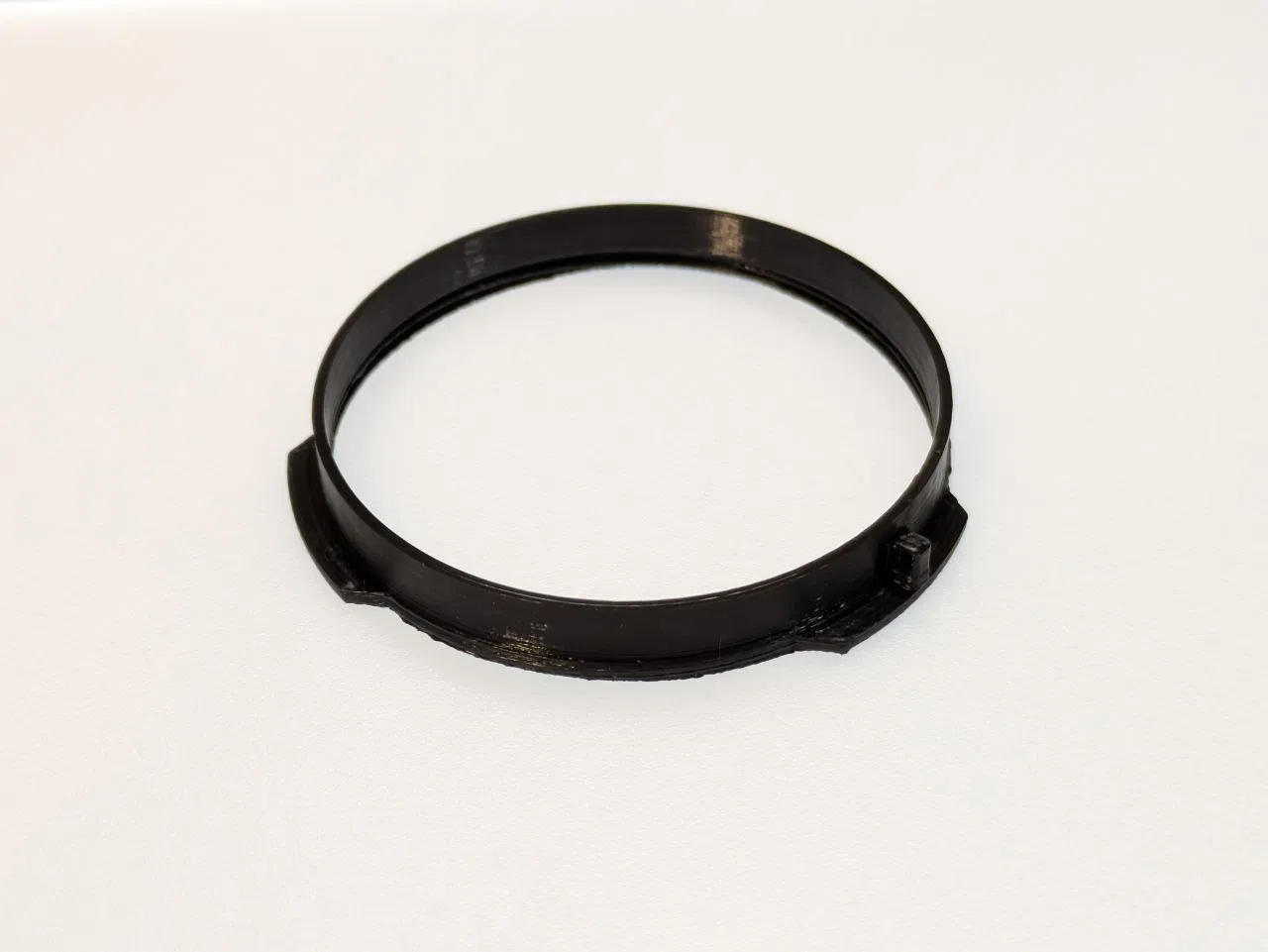

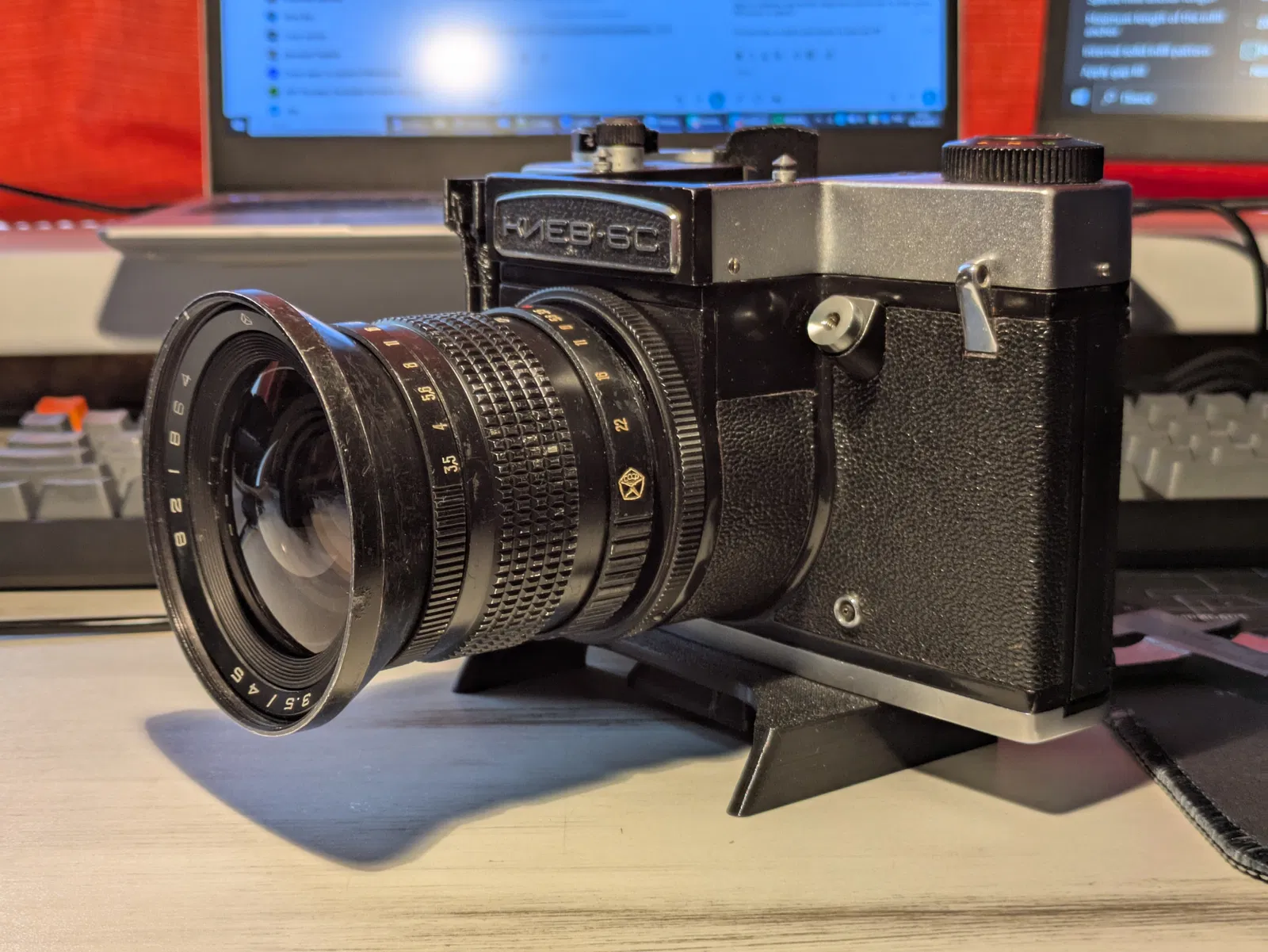

Mặc dù bản thân adapter khá mỏng và hơi mềm, nhưng khi đã lắp vào, nó sẽ bị ép chặt giữa máy ảnh và ống kính, tạo nên một kết nối cực kỳ cứng cáp và vững chãi. Tôi đã thử dùng tay giật mạnh ống kính ra nhưng không thể làm được.
Khuyên dùng nhựa PETG hoặc ABS. Sử dụng đầu in 0.6 mm vẫn được, nhưng tôi khuyên dùng loại 0.4 mm. Nên in với chiều cao lớp 0.2 mm.
