Giá treo HSW cho bộ Kisrel UV Resin (2 chai 100g & đèn Oval)

Tổng quan

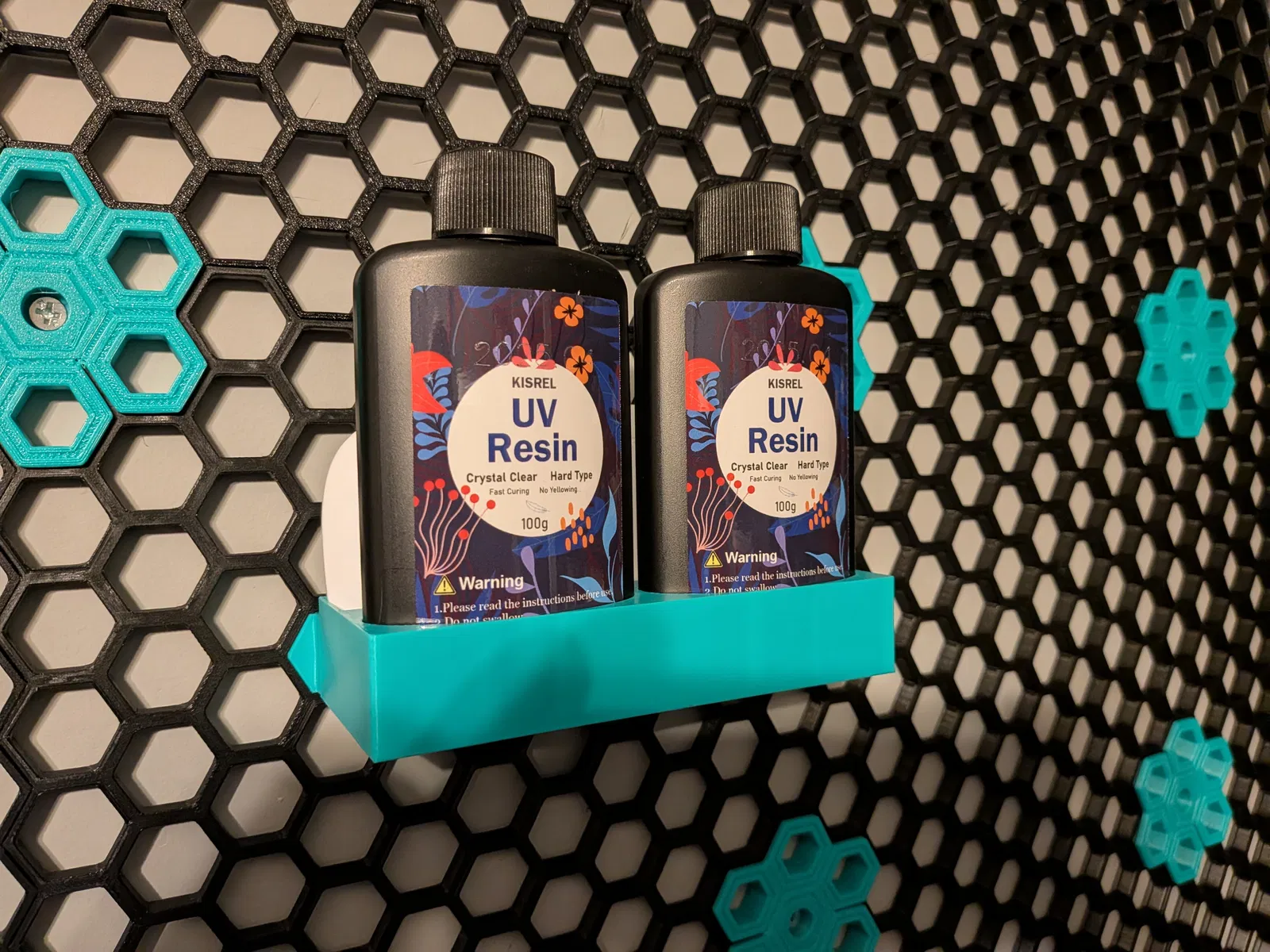

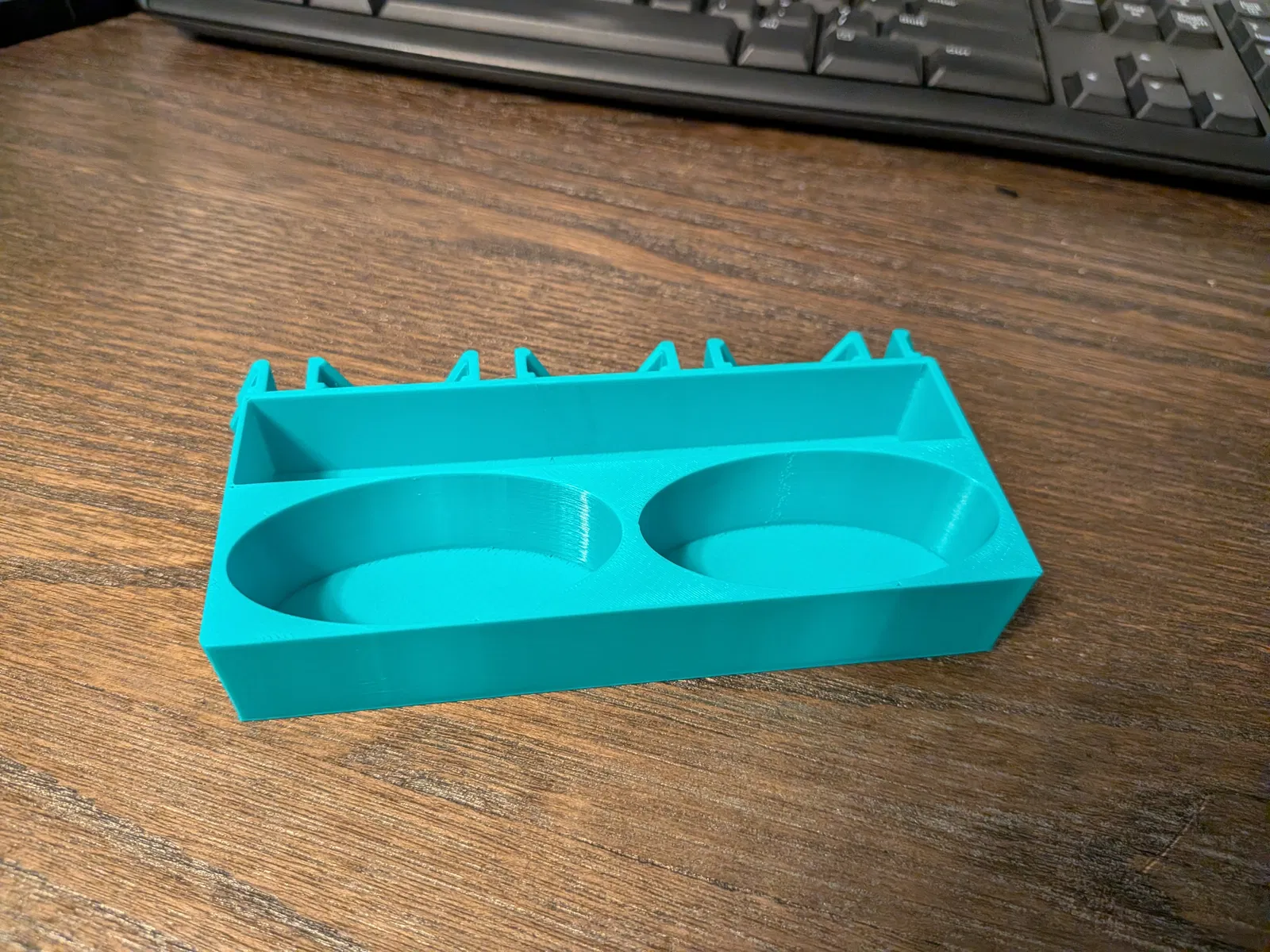

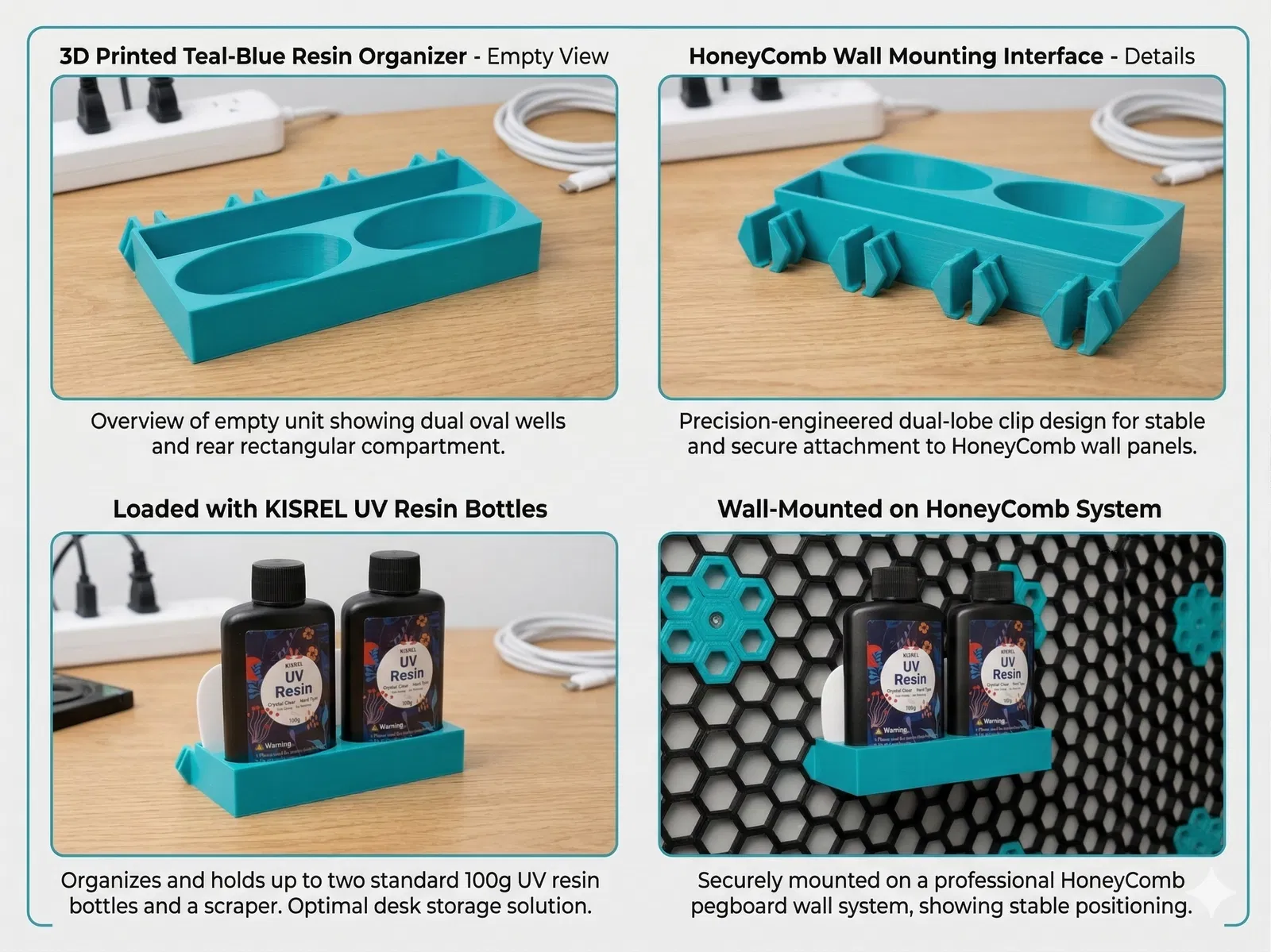

Đây là giải pháp lưu trữ tùy chỉnh dành cho bộ Kisrel UV Resin, được tích hợp vào hệ thống tường treo Honeycomb Storage Wall (HSW). Giá đỡ này có thể giữ hai chai resin 100g và đèn UV hình bầu dục, giúp không gian làm việc của các bạn gọn gàng và các dụng cụ luôn trong tầm tay.

Chi tiết thiết kế & Remix

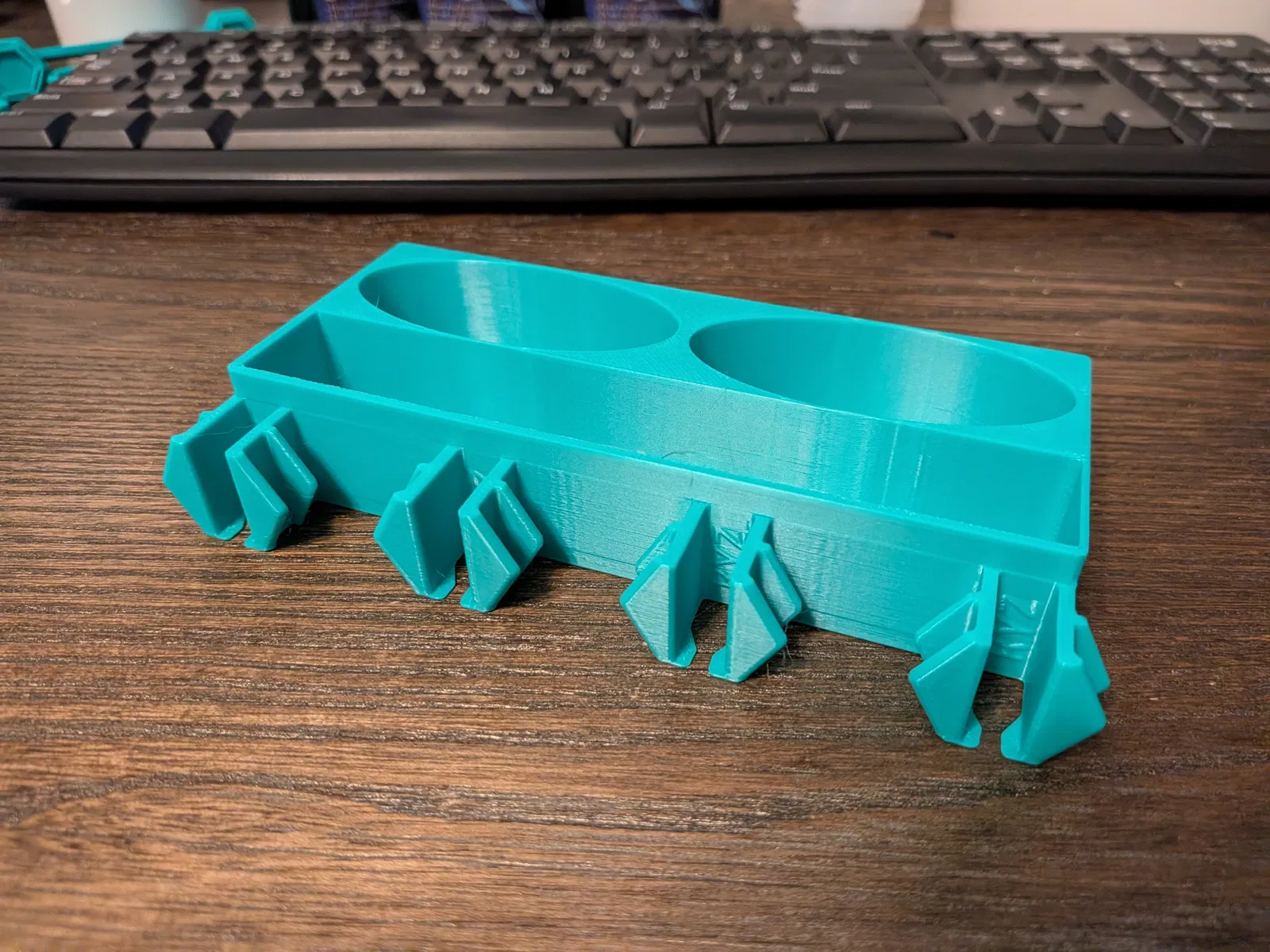

Mẫu này là bản remix dựa trên hệ thống HSW Connect Anything của Kyz. Để đảm bảo độ ổn định tối đa khi chịu sức nặng của hai chai resin, mình đã sử dụng phần đế rộng với bốn điểm kết nối.

• Các thay đổi: Mình lấy đầu nối "single 1 high" và thêm thanh ngang 52.48mm. Kết quả là khoảng cách đến tâm đạt 40.88mm, tính cả phần vỏ kết nối 11.6mm. Cấu trúc này sau đó được mở rộng ra bốn đầu nối để tạo độ chắc chắn tuyệt đối.

Thiết lập in khuyến nghị

Đã in và thử nghiệm trên máy Creality K2 Pro (IP: 192.168.68.78).

• Nhựa in (Filament): PETG (đặc biệt khuyến khích dùng vì khả năng kháng hóa chất từ resin)
• Đầu phun (Nozzle): 0.4mm
• Chiều cao lớp in: 0.2mm
• Vách (Walls/Perimeters): 3-4 lớp (để đảm bảo độ bền cho các khớp nối)
• Infill: 15-20%
• Supports: Không cần
• Brim: Không cần

Lắp ráp

1. In file STL.
2. Căn chỉnh bốn đầu nối vào lưới HSW rồi ấn mạnh cho khớp vào vị trí.

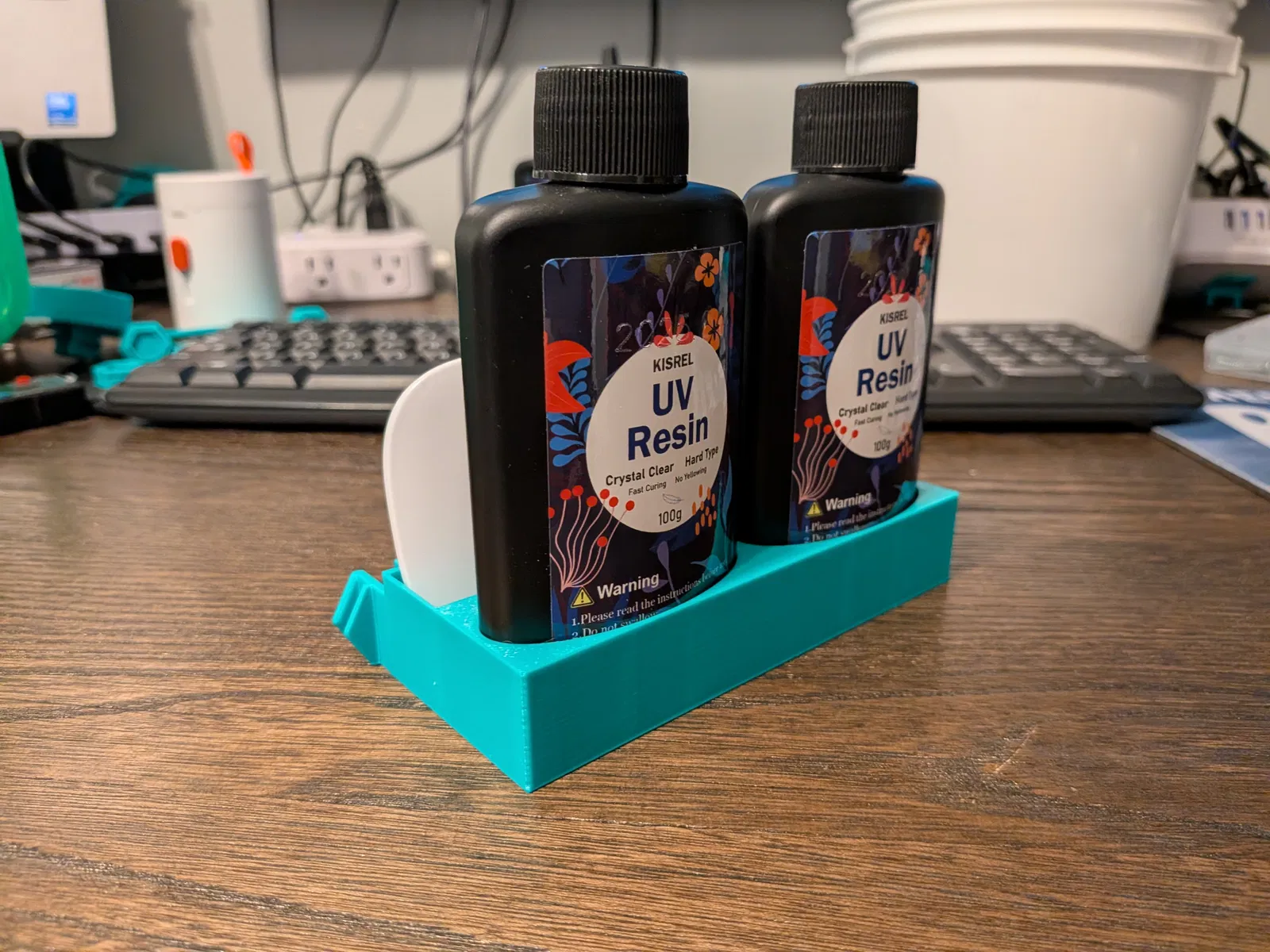

3. Đặt các chai Kisrel và đèn của bạn vào giá.
