Đầu chuyển máy khoan 1/4 inch cho bánh xe Jog Wheel (đường kính 20 mm)
Thiết kế đầu chuyển từ máy khoan 1/4 inch sang bánh xe Jog Wheel đường kính 20 mm của motor bước. Dụng cụ hỗ trợ đắc lực giúp việc xoay trục Y trên máy CNC Genmitsu 4040 Max trở nên dễ dàng và nhanh chóng hơn nhiều so với cách quay tay thủ công.
Mô tả

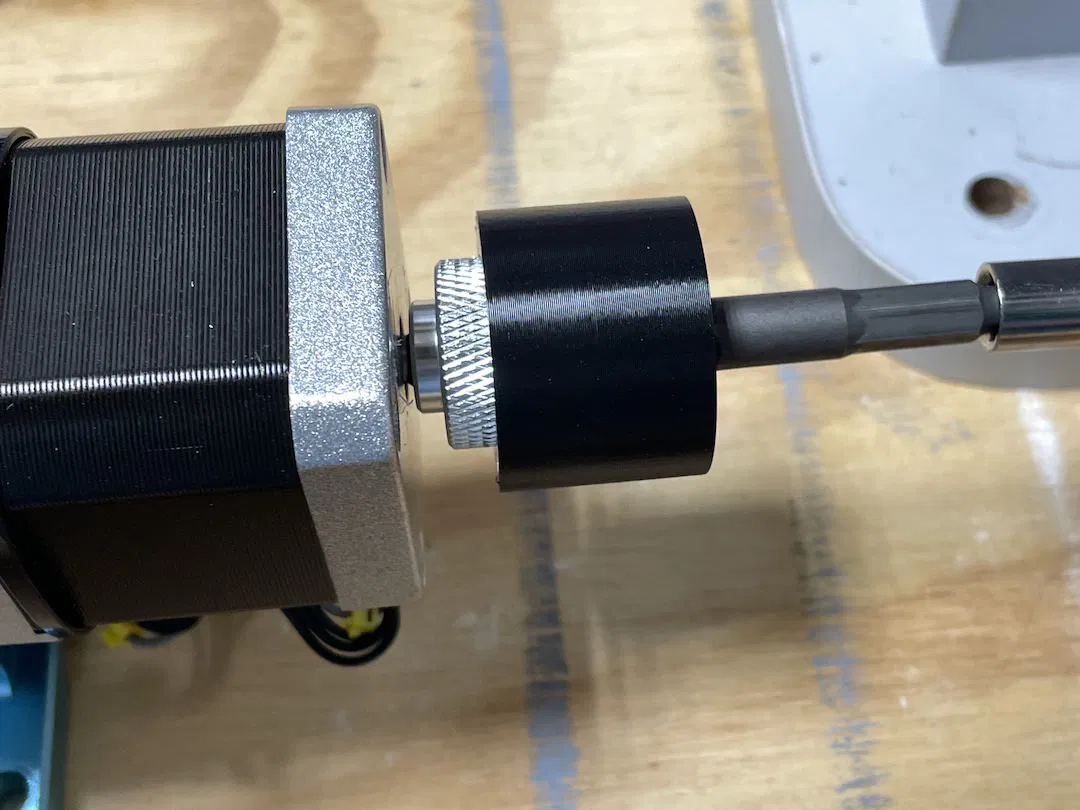

Mình đã thiết kế một cái đầu chuyển (adapter) từ máy khoan 1/4 inch sang bánh xe Jog Wheel đường kính 20 mm của motor bước, giúp mình dễ dàng chỉnh sửa hoặc tháo khối trục Y trên con máy CNC Genmitsu 4040 Max. Mọi người dùng thì lưu ý tự chịu trách nhiệm nhé.

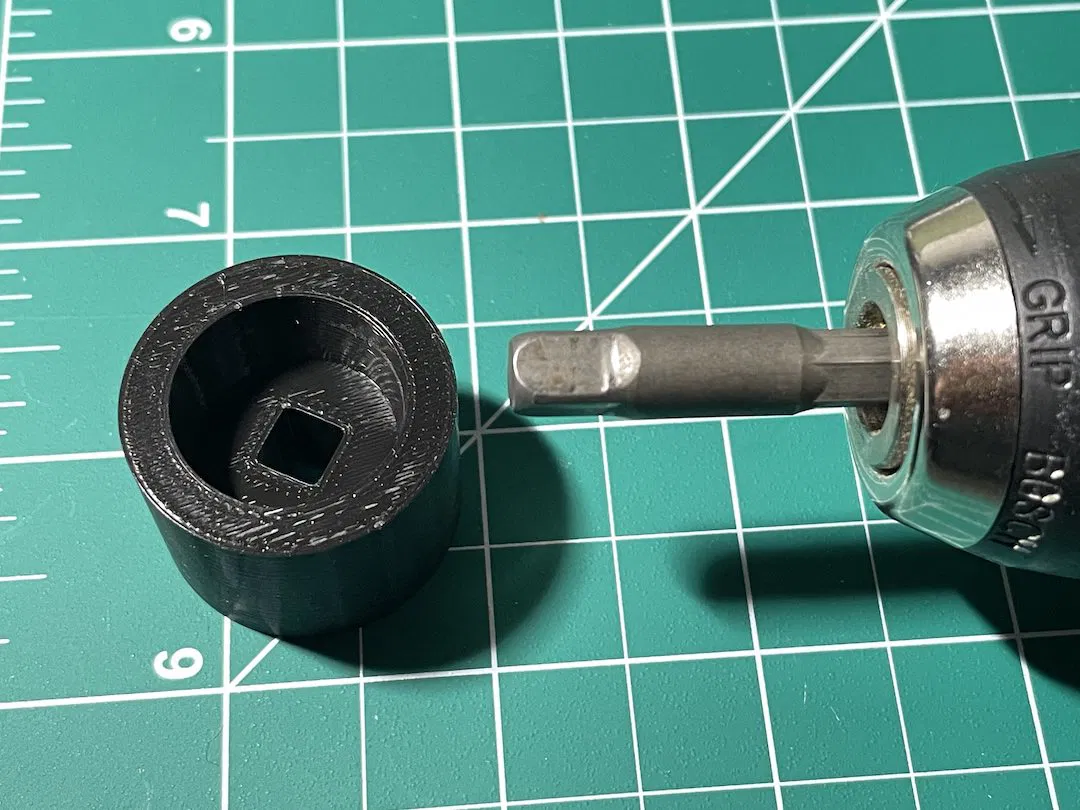

Thiết kế này khá đơn giản với phần miệng trên có đường kính 21 mm và độ vát 7 độ trên chiều cao 10 mm. Mình cũng đã thêm một hốc 1/4 inch để lắp vừa đầu chuyển lục giác của máy khoan. Nó không quá hoàn hảo nhưng dùng rất ổn. Lưu ý là mình chỉ cho máy khoan chạy ở tốc độ rất chậm thôi, dùng cách này đỡ cực hơn nhiều so với việc quay tay bánh xe Jog Wheel của motor.
Mình có đính kèm file FreeCAD (dựa trên bản FreeCAD 1.1rc3) đã được thiết lập tham số bằng VarSet cho anh em tiện chỉnh sửa.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
