Bộ dẫn hướng khoan cho thanh L-Track

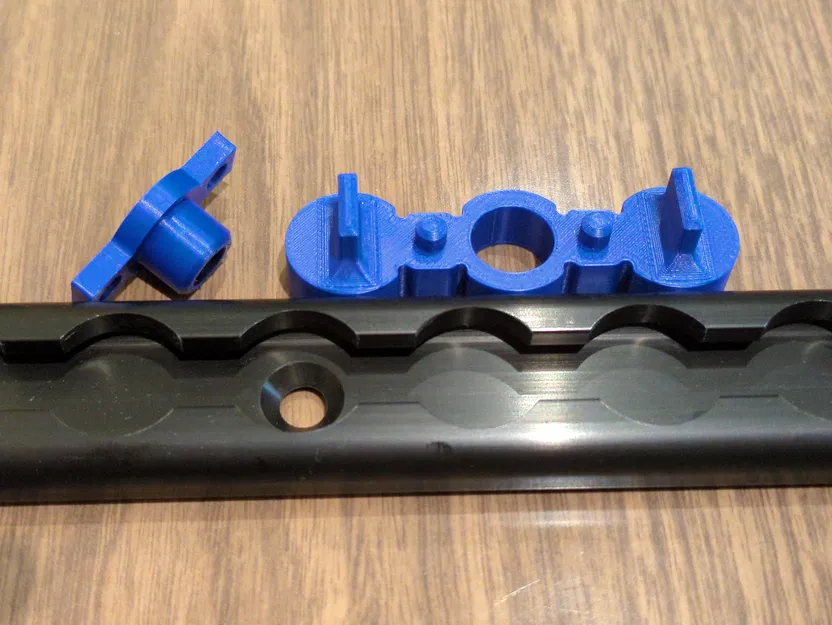

Bộ dẫn hướng khoan tâm giúp bạn khoan lỗ bắt vít chuẩn xác trên thanh L-Track. Thiết kế tương thích với rãnh 11mm và hỗ trợ tùy chỉnh linh hoạt các kích thước lỗ thông qua file F3D đi kèm, hỗ trợ tốt cho các dự án lắp đặt phụ kiện xe.
Mô tả
Mình tạo ra mẫu này để giải quyết nhu cầu lắp thanh L-Track tùy chỉnh lên chiếc Ford Maverick. Mình cần một cách để khoan các lỗ bắt ốc sao cho chuẩn tâm, dùng được cho cả bu lông 6mm và 8mm. Mình có đính kèm file F3D để mọi người có thể tự chỉnh sửa thông số "bore" tùy theo nhu cầu.
Nếu bạn chưa quen dùng Fusion mà cần một loại lỗ khoan có kích thước khác với những loại mình đã liệt kê, cứ thoải mái nhắn mình nhé.
Mẫu này phù hợp với tiêu chuẩn L-Track có rãnh 11mm và đường tròn 20mm. Đây là kích thước duy nhất mình từng gặp, nhưng mình đoán là vẫn có thể có các biến thể khác ngoài kia.
Mình khuyến khích mọi người dùng cái này với máy khoan bàn nếu có sẵn. Nếu bạn khoan tay mà cảm thấy chiều dài thân của cái dẫn hướng này chưa đủ, bạn có thể scale trục Z của cả hai bộ phận lên để tăng độ dài cho cái dẫn hướng nhé.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
