Hộp Đựng Mini GPS – NEO-6M / NEO-7M / NEO-8M

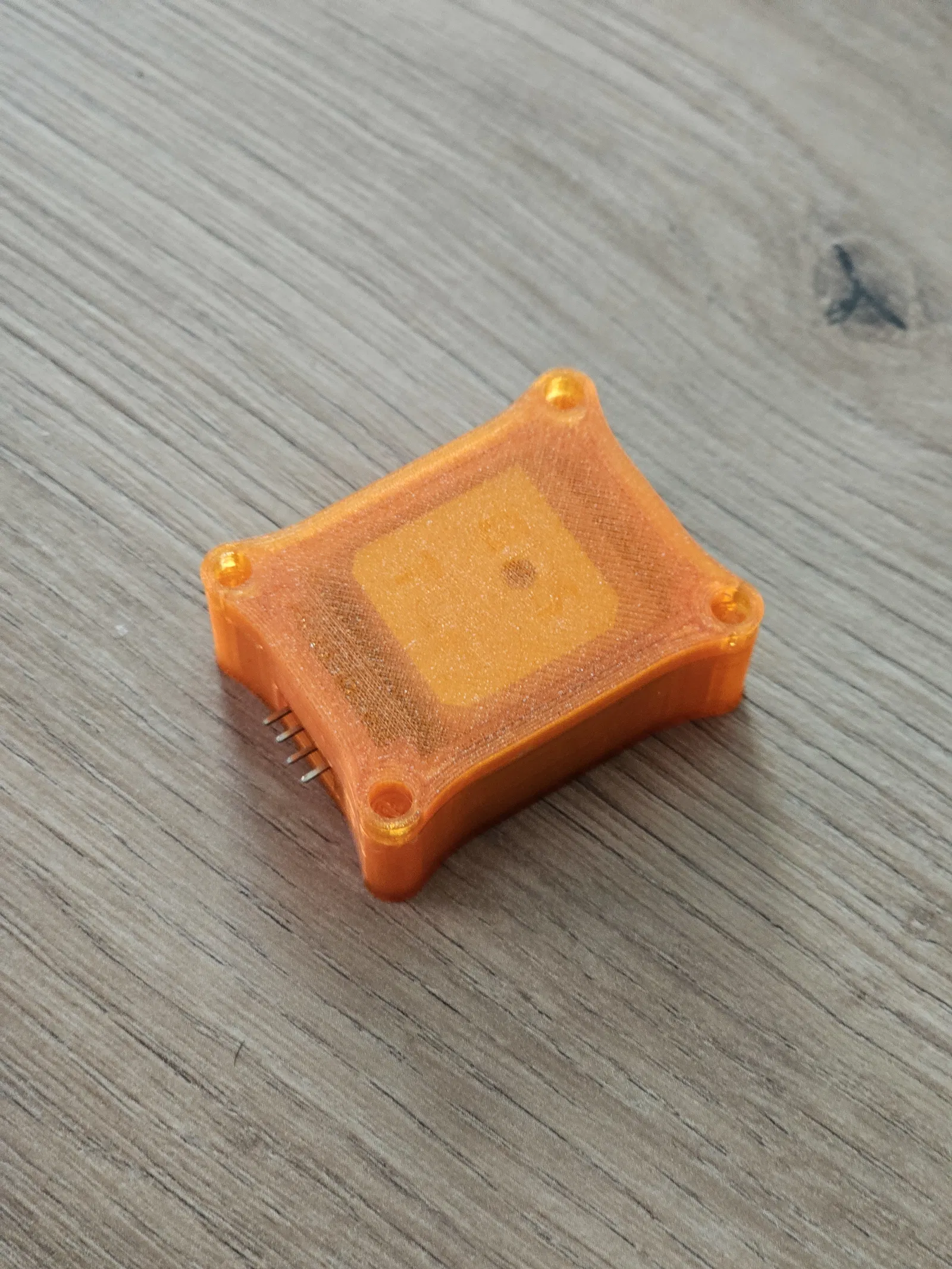

Đây là mẫu hộp 3D nhỏ gọn dành cho các module GPS NEO-6M / NEO-7M / NEO-8M có đi kèm anten gốm rời.

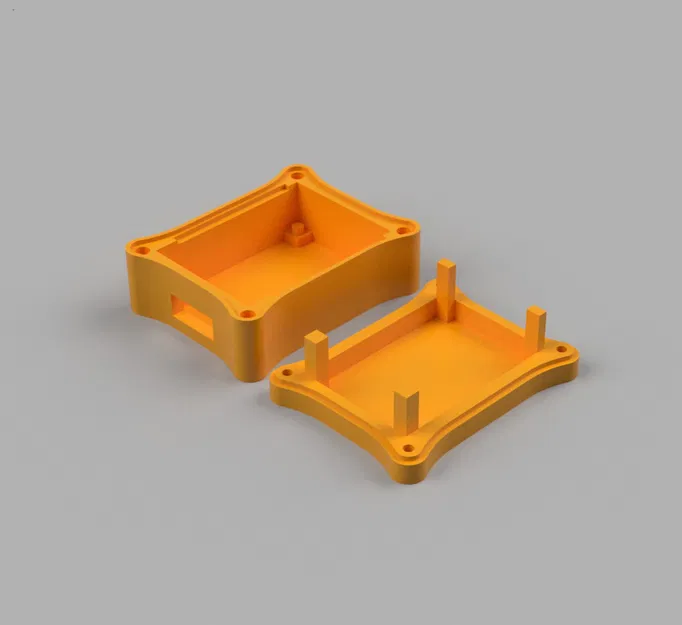

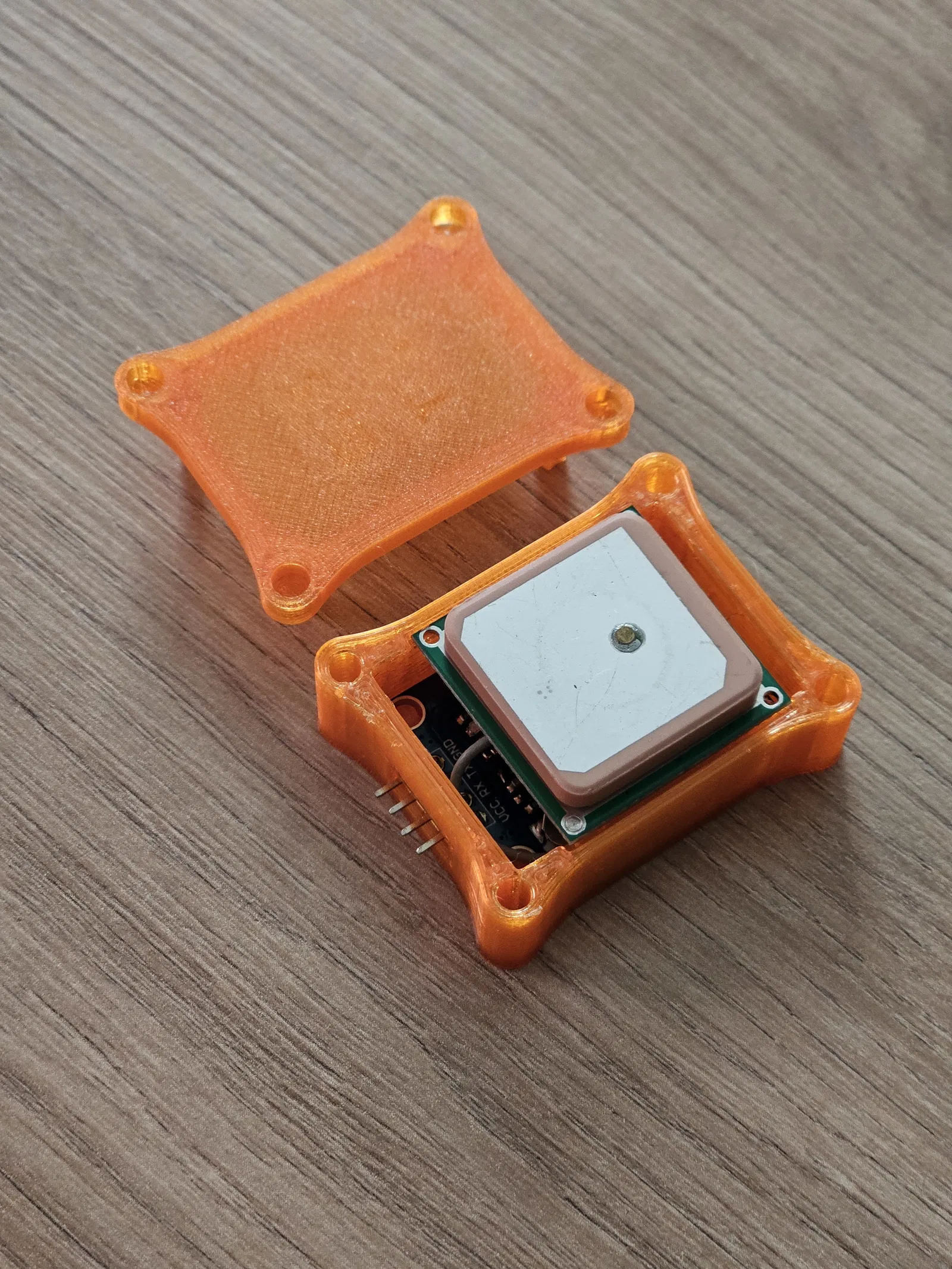

Module GPS được gắn ở phần đế, trong khi anten gốm sẽ nằm ngay phía trên, tất cả được gói gọn trong một cái hộp nhỏ xinh.

Hộp được cố định chắc chắn bằng 4 ốc M2 và tán nhiệt (heat-set inserts).

Phần cứng

• 4 × tán nhiệt M2
• 4 × ốc M2 (dài 6–8 mm)

Hướng dẫn lắp ráp

1. Lắp tán nhiệt M2 vào phần đế.
2. Đặt module GPS vào bên trong.
3. Đặt anten gốm lên phía trên.
4. Đậy nắp và siết chặt 4 con ốc.
