🔄 Ender 3 V2 – Swap Bed Mod (Hệ thống thay bàn in nhanh)

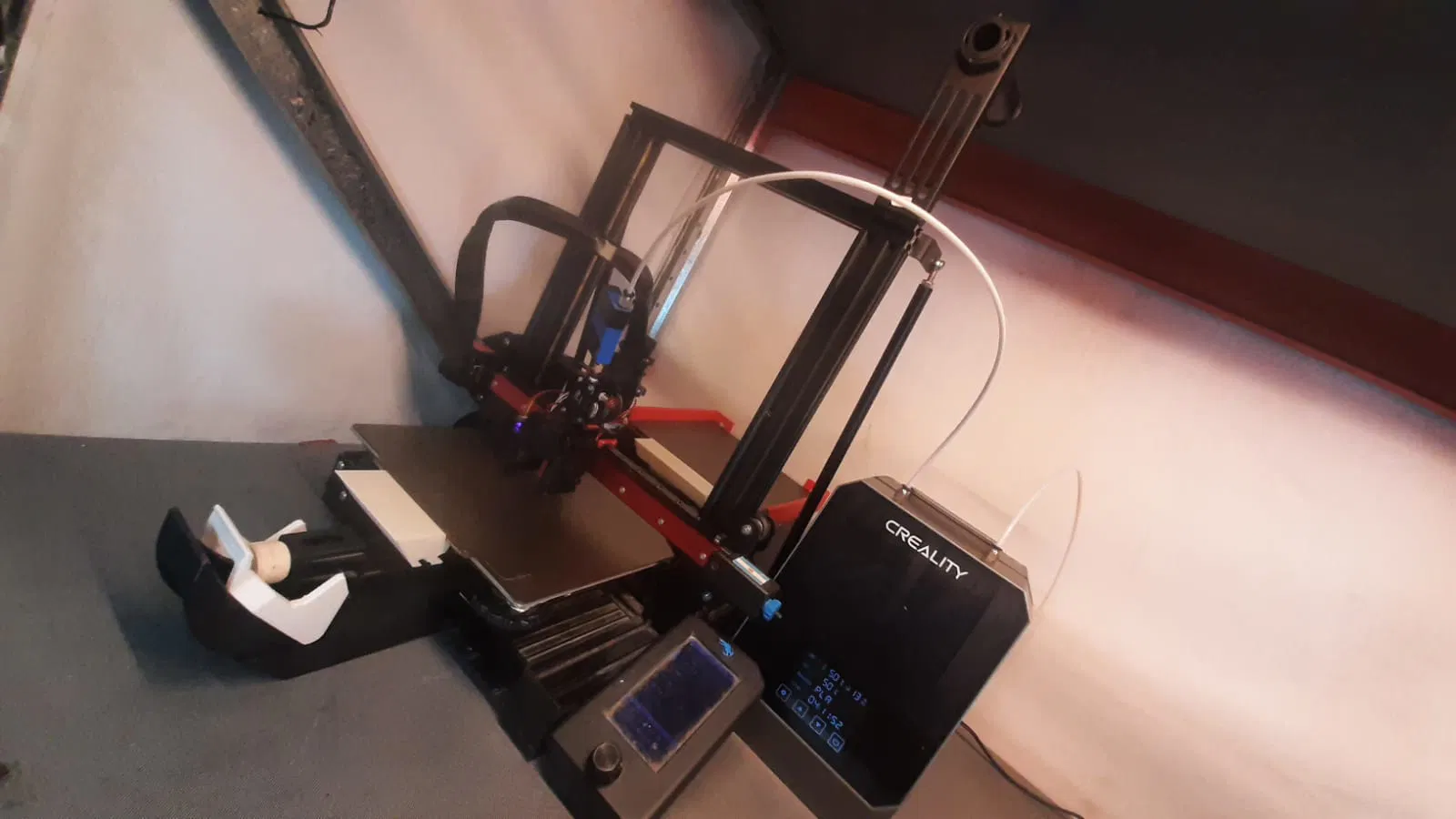

Bản mod này cho phép bạn triển khai hệ thống thay bàn in nhanh (swap) trên máy Ender 3 V2, được lấy cảm hứng từ các giải pháp hiện đại nhưng đã được tùy chỉnh và thiết kế lại cho các dòng máy in cổ điển.

Dự án này ra đời với mục tiêu mang lại sức sống mới cho những chiếc máy in mà nhiều người trong chúng ta vẫn đang sử dụng và muốn tối ưu hóa mà không cần đầu tư vào các thiết bị đắt tiền.

🎯 Bản mod này có gì?

• Thay bàn in cực nhanh
• Cơ chế đẩy cơ học có kiểm soát
• Tự động căn chỉnh vị trí
• Lắp ráp và tháo dỡ hệ thống trong khoảng 4 phút
• Hệ thống đơn giản, bền bỉ và ai cũng có thể làm được

Thông số in 3D

🔧 SWAP MOD – Ender 3 V2 🧸

Dự án mã nguồn mở – Phi lợi nhuận

Các file STL đã cập nhật ngày 08/03/2026

Bản mod này được thiết kế để hồi sinh những máy in như Ender 3 V2, cho phép tối ưu hóa hiệu suất mà không cần đầu tư máy cao cấp. Quá trình phát triển đã trải qua rất nhiều lần thử nghiệm, thiết kế lại và tiêu tốn gần 4kg nhựa in để đạt được phiên bản cuối cùng này.

🛠 Vật liệu cần chuẩn bị

• Miếng dán nam châm (fleje magnético) • Keo dán (khuyên dùng keo 502/cyanoacrylate) • 5 ốc vít bắt gỗ (dài tối thiểu 1 cm)

Cấu trúc có thể lắp và tháo trong khoảng 4 phút.

⚠ Lưu ý quan trọng

Hiện tại tôi mới chỉ thử nghiệm với 2 bàn in. Tôi không chắc chắn nó sẽ hoạt động tốt với 3 bàn trở lên. Nếu ai làm được, hãy chia sẻ để mọi người cùng cải tiến nhé.

Bản mod thiết kế riêng cho Ender 3 V2, nhưng có thể dùng được trên Ender 3 / Neo / V2 Neo / Pro. Tôi không dám chắc chắn hoàn toàn, nên bạn cứ thử nghiệm trên các dòng máy khác nhé.

📦 HƯỚNG DẪN LẮP RÁP

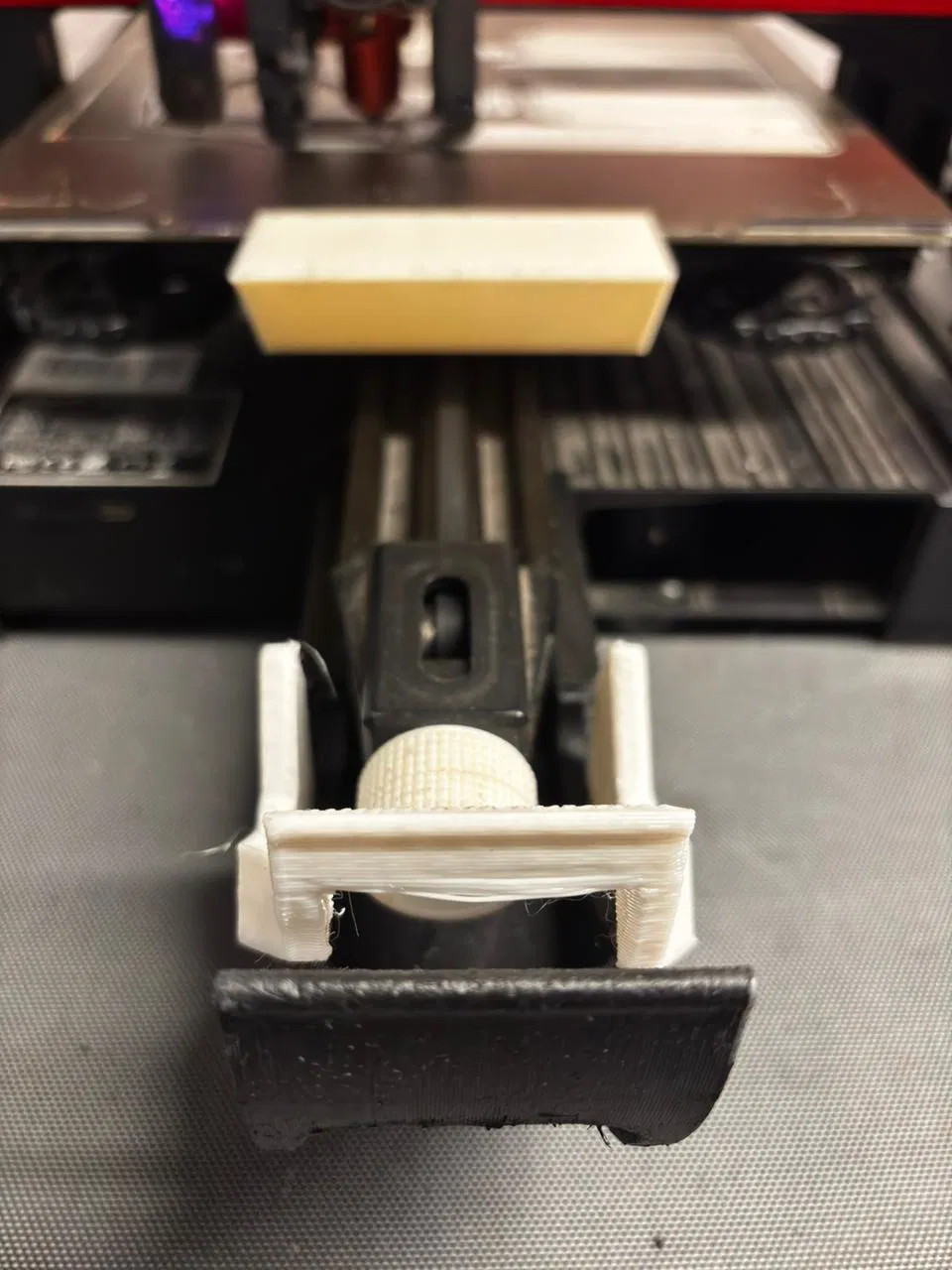

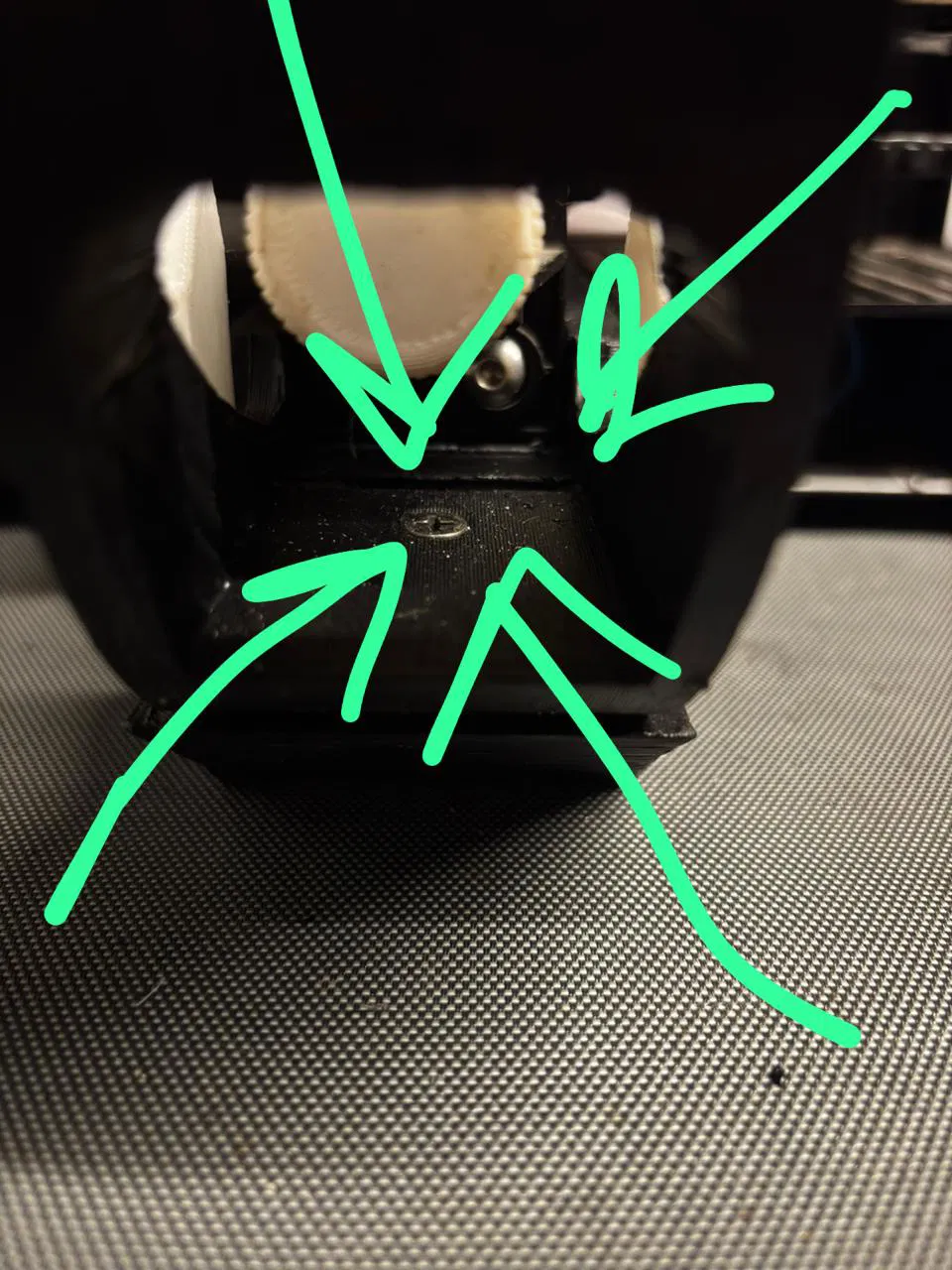

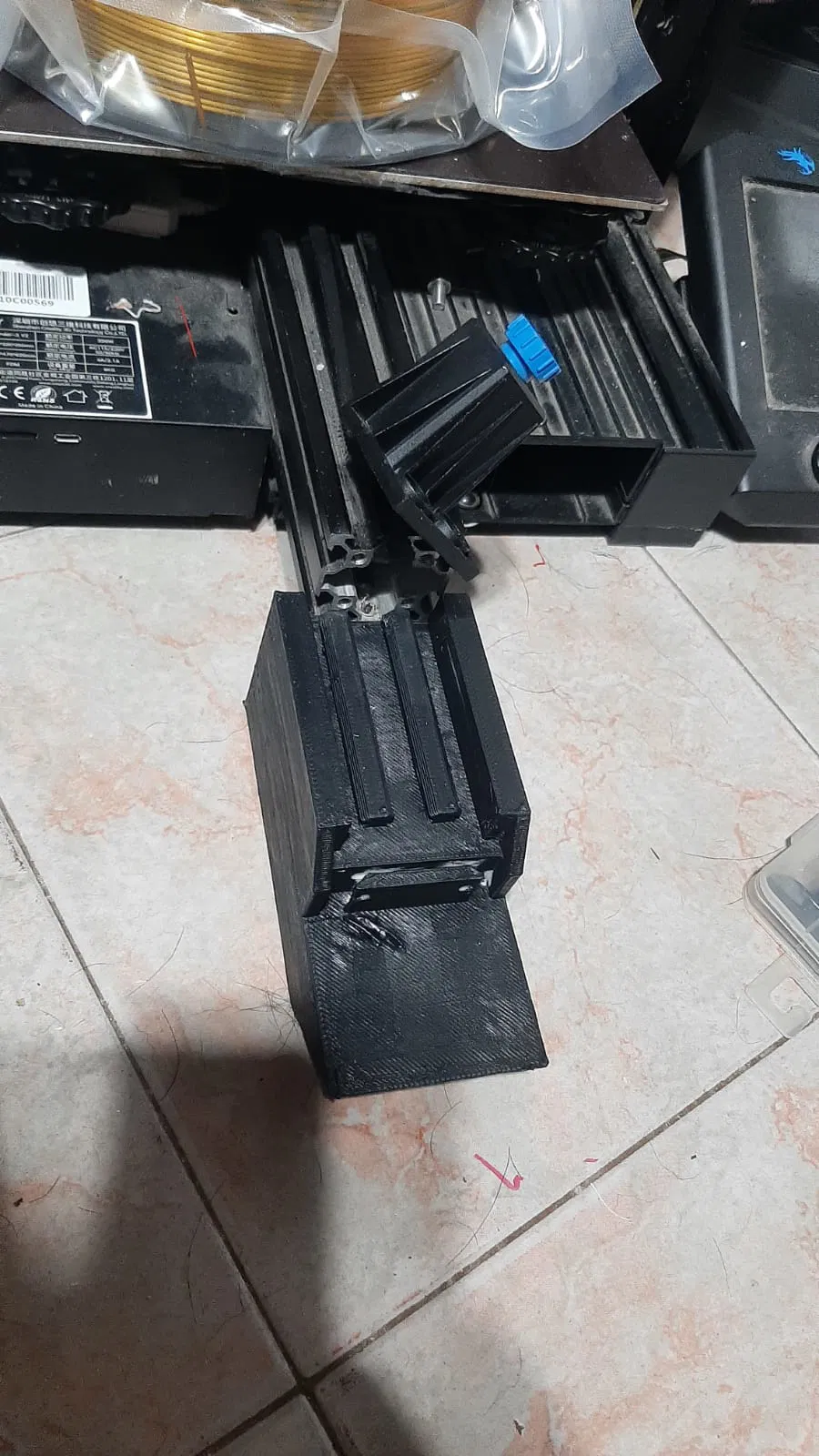

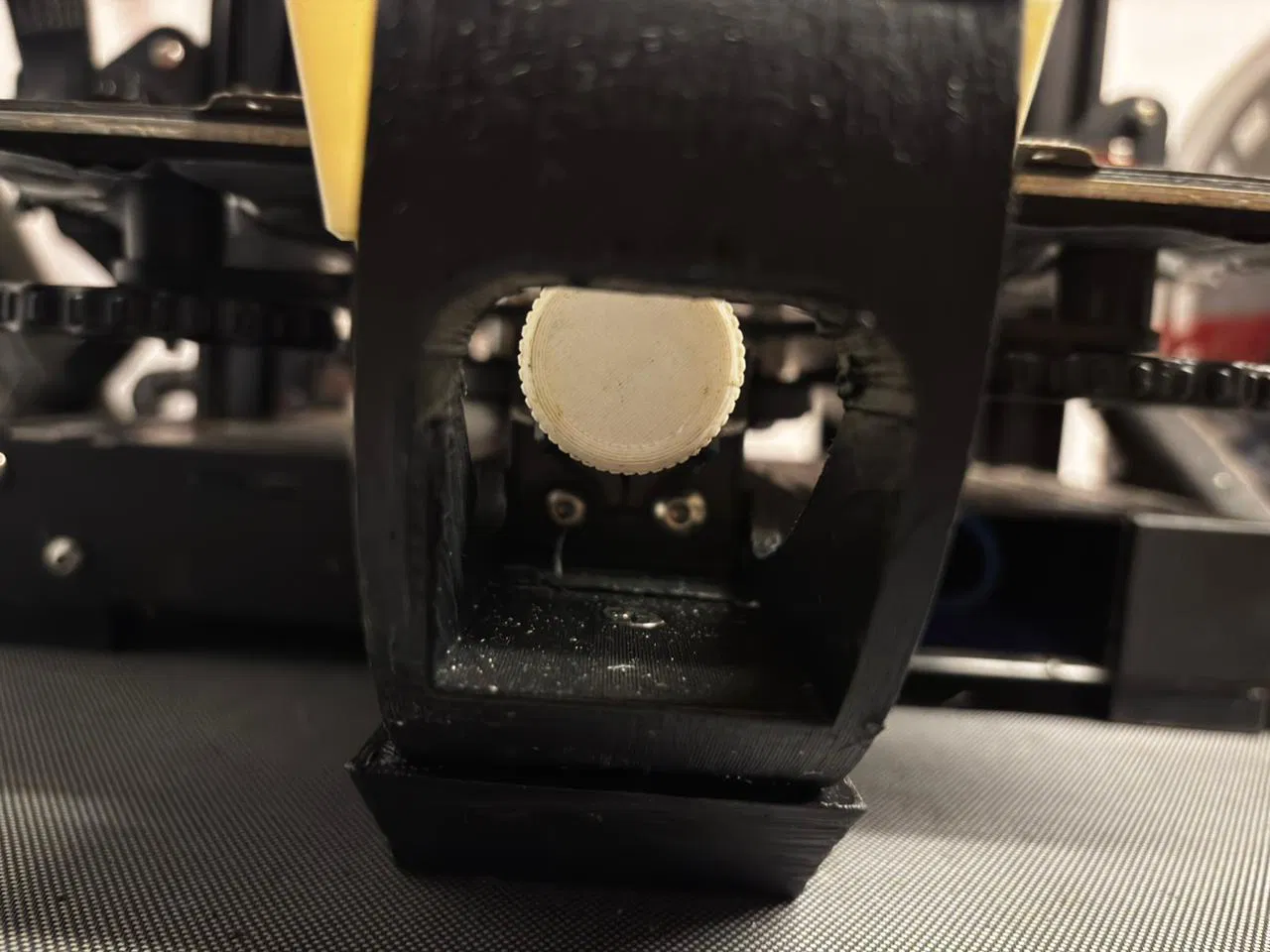

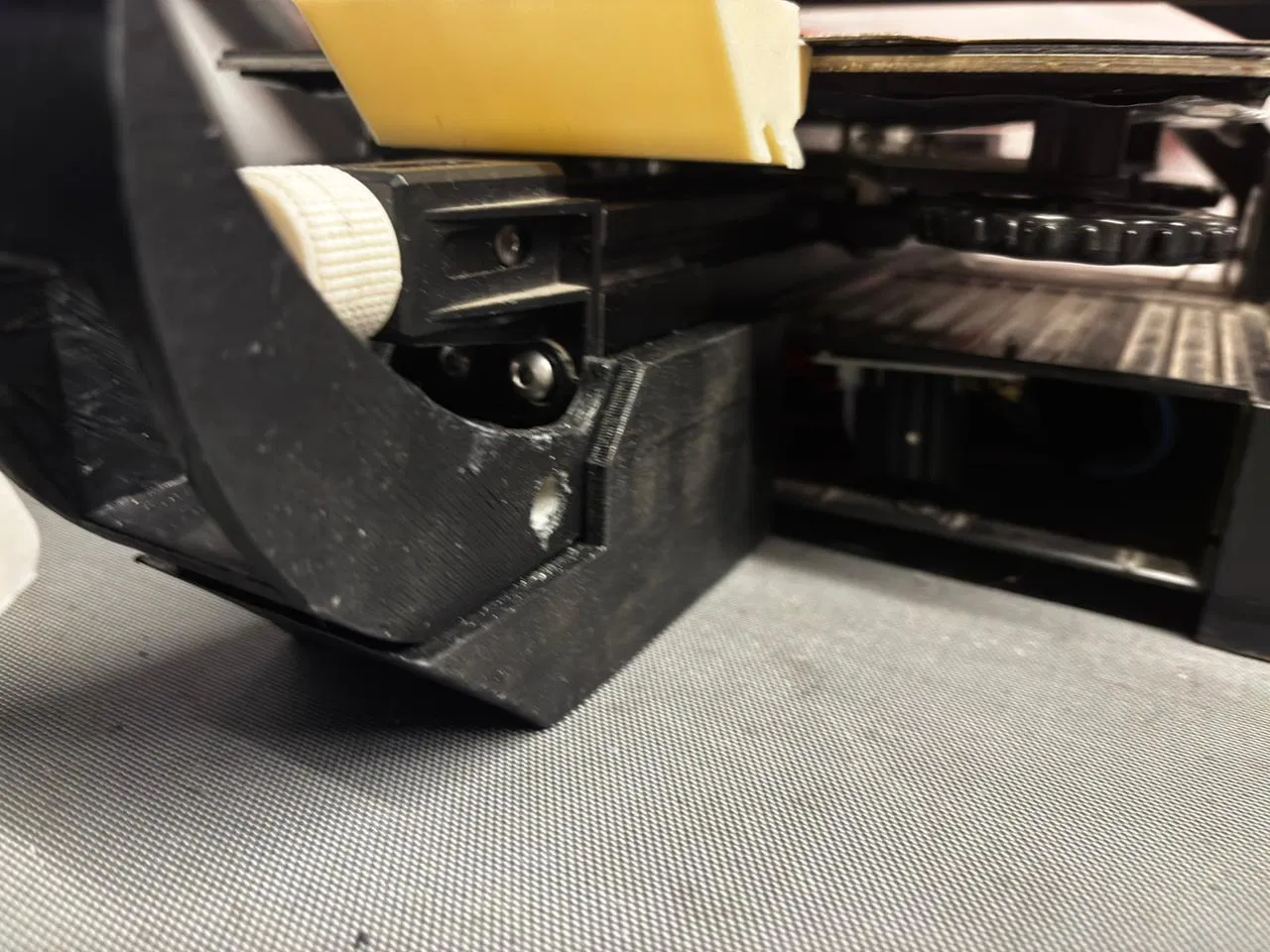

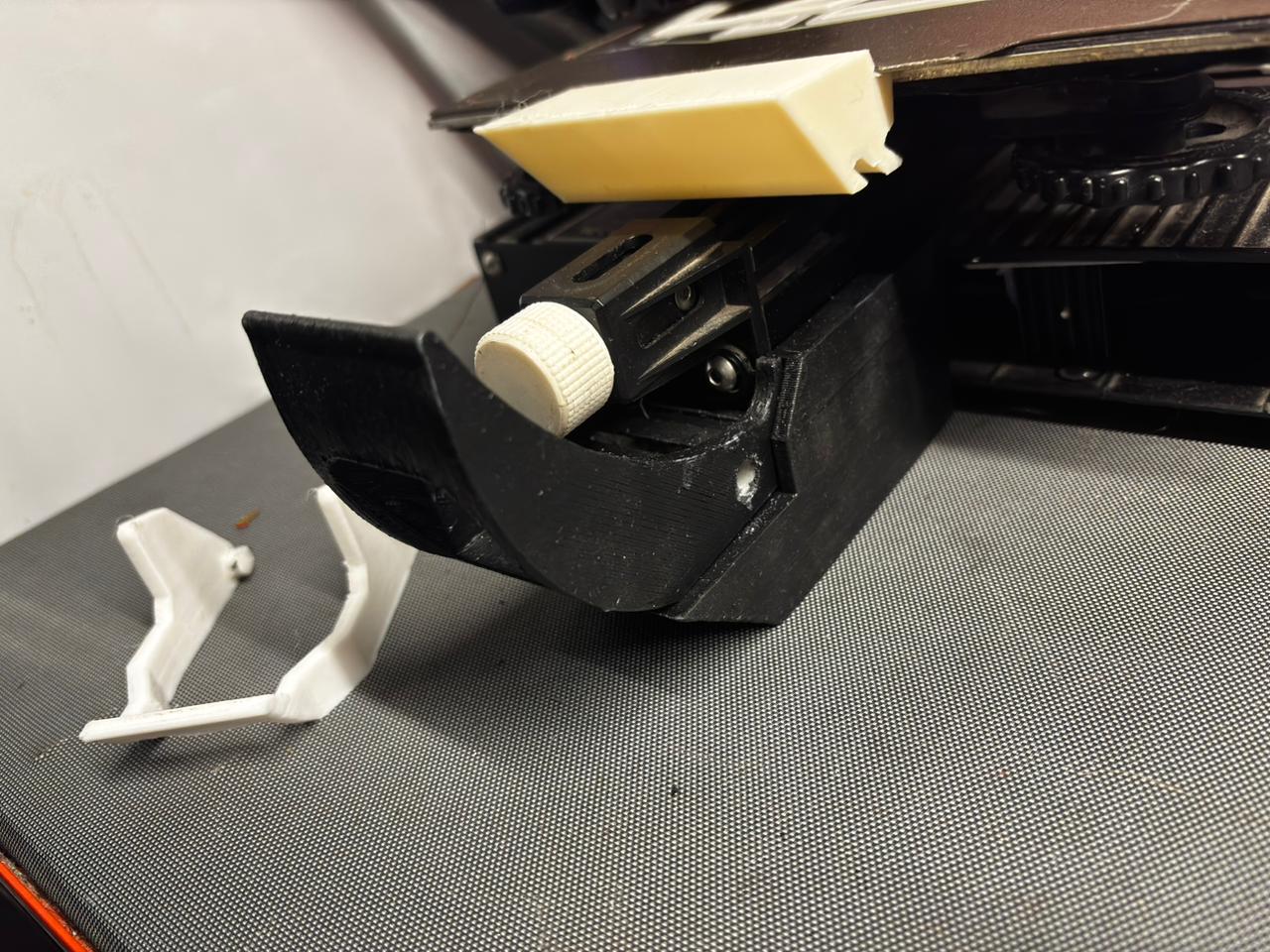

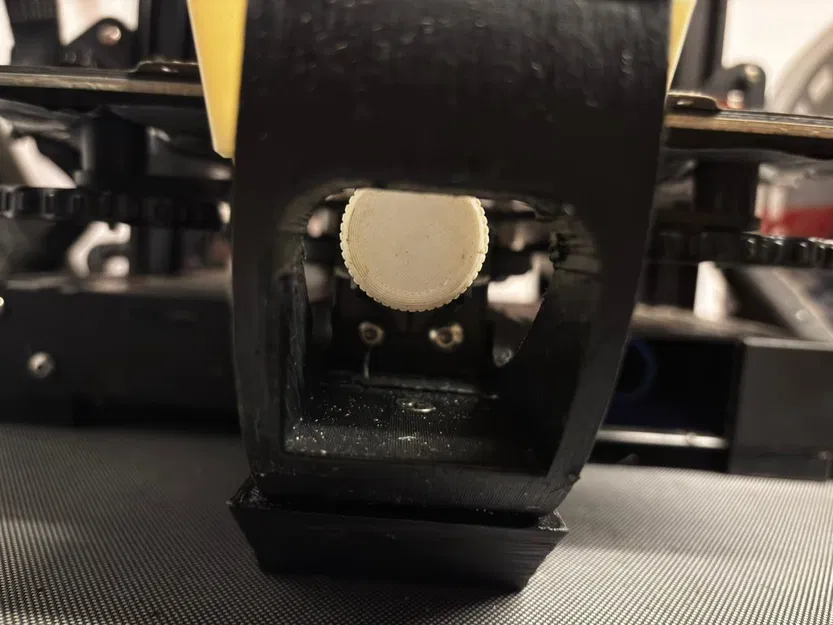

1. Đế trước và chốt xoay: Tháo bộ căng đai ở cuối trục Y. Lắp mảnh “1 - Base de punta y pivote” vào khung máy, sau đó lắp các mảnh “2 - Punta Y pivote”. Dùng ốc của bộ căng đai để cố định.

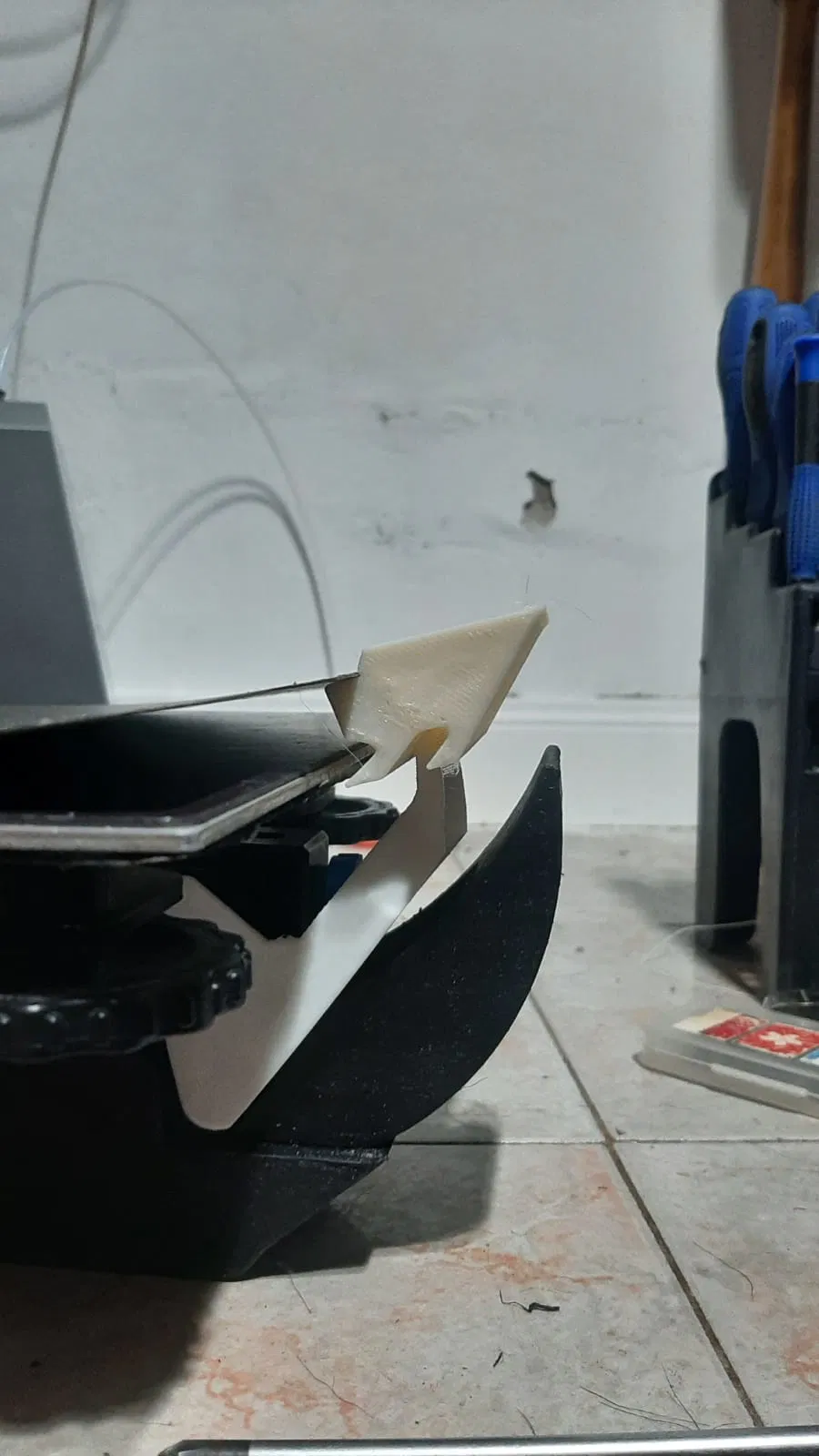

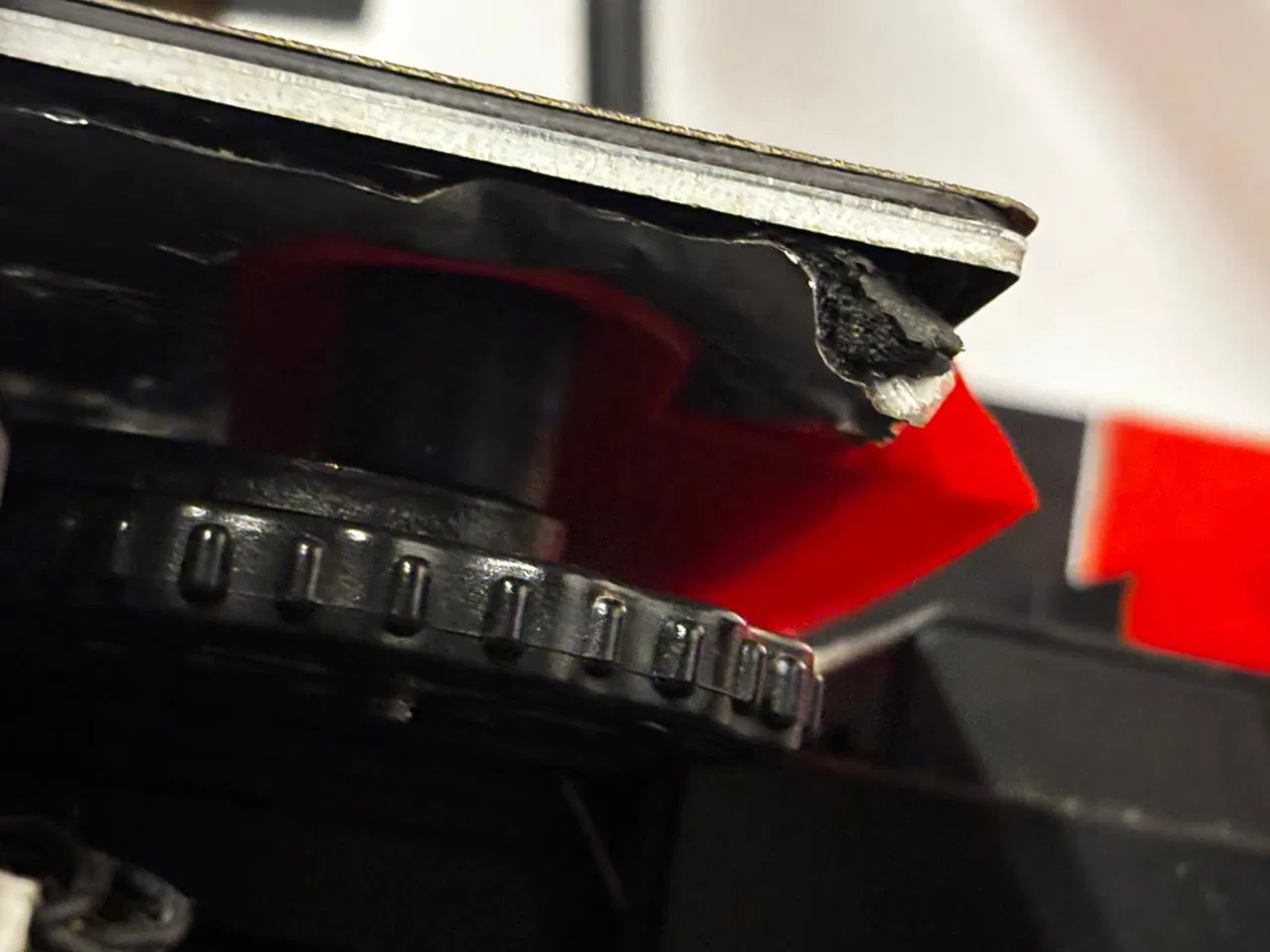

2. Móc bàn in: Dán mảnh “3 - Gancho placa” vào mỗi bàn in bằng keo cyanoacrylate.

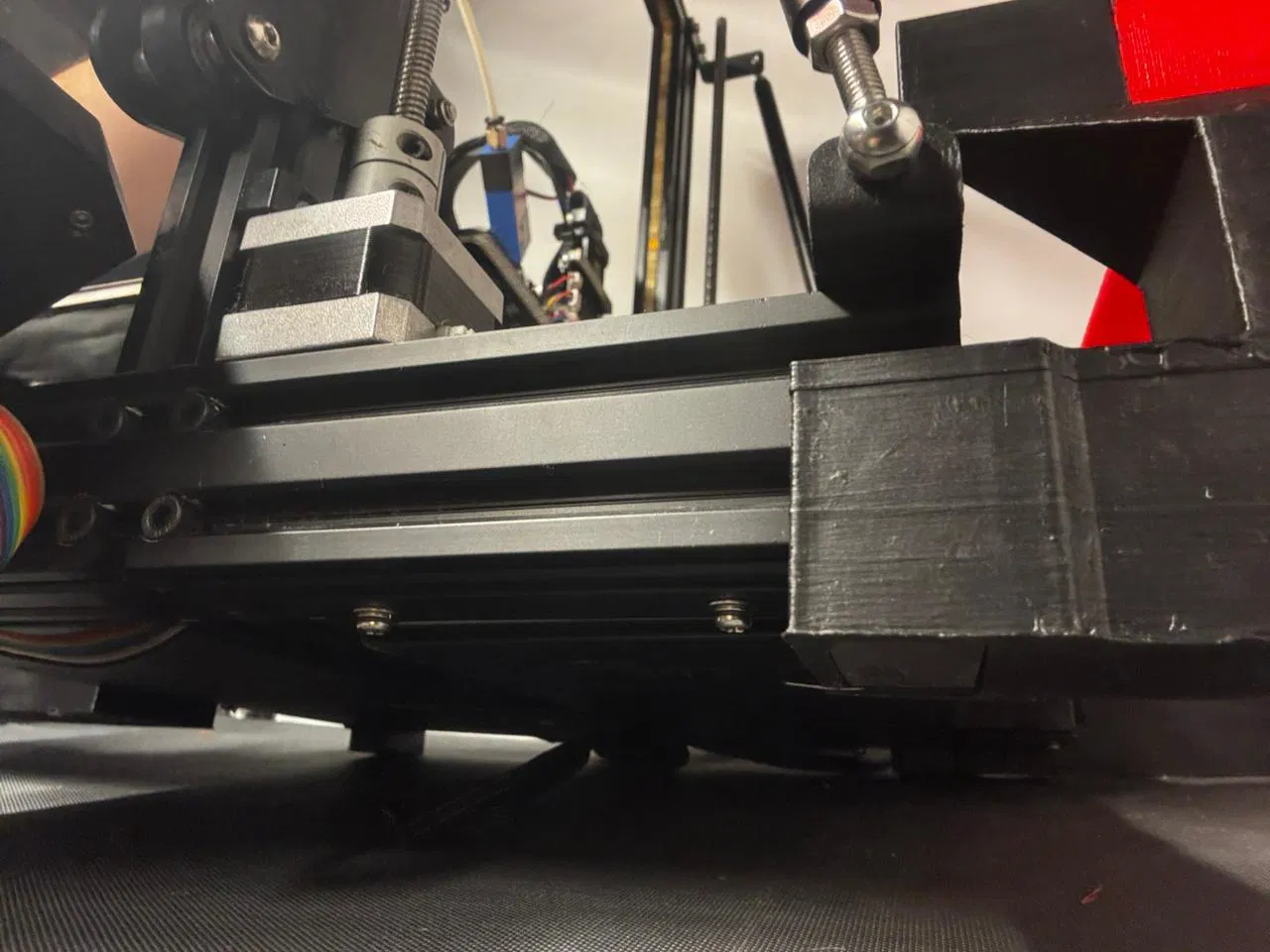

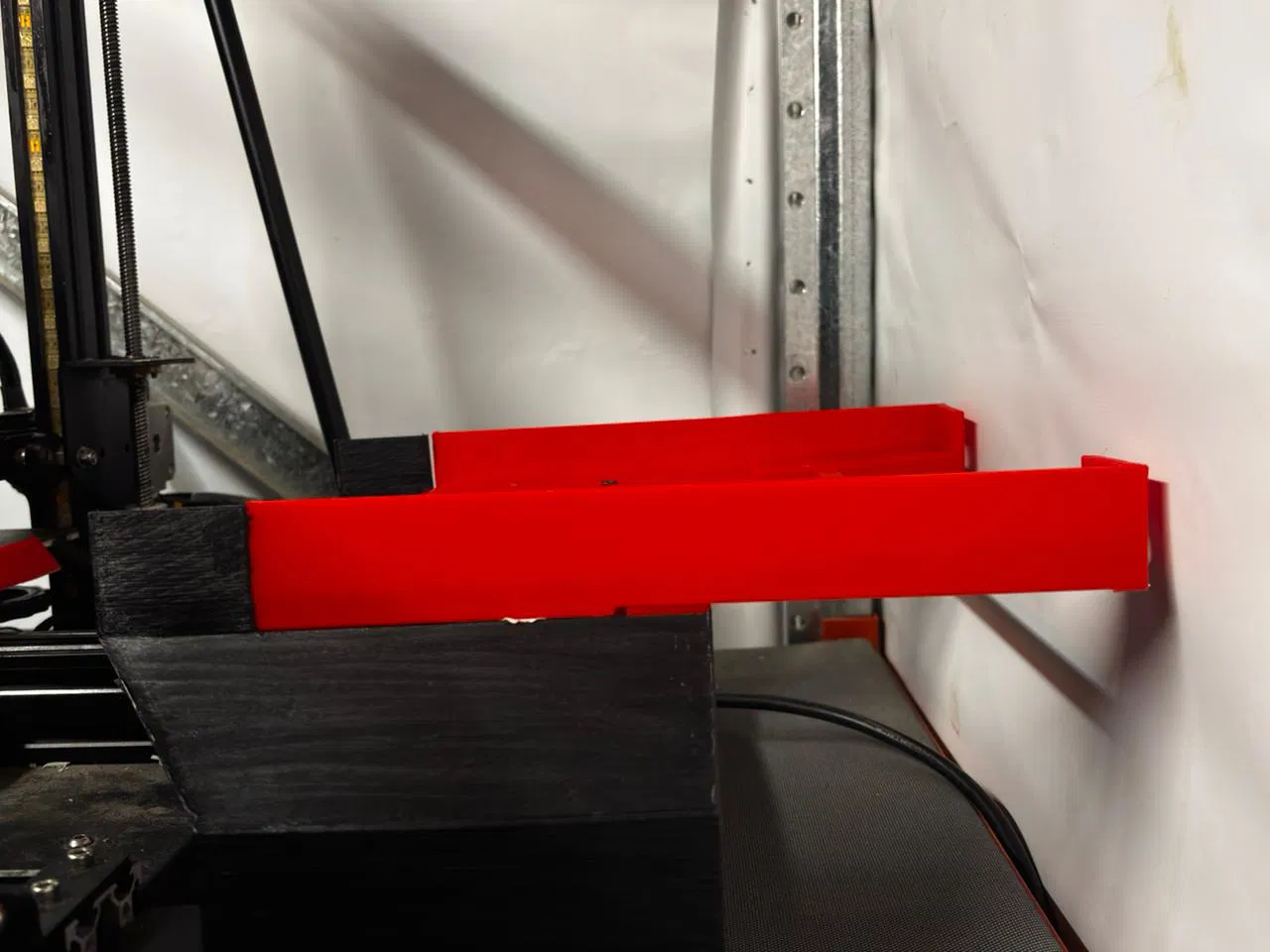

3. Cấu trúc phía sau: Lắp mảnh “4 - Patas estructura” vào sau máy, ôm lấy phần chân máy gốc. Chèn mảnh “5 - Soporte camas” vào mỗi bên, bắt 2 vít mỗi bên. Mẹo: hãy hơ nóng vít trước khi bắt vào nhựa PLA để dễ dàng hơn.

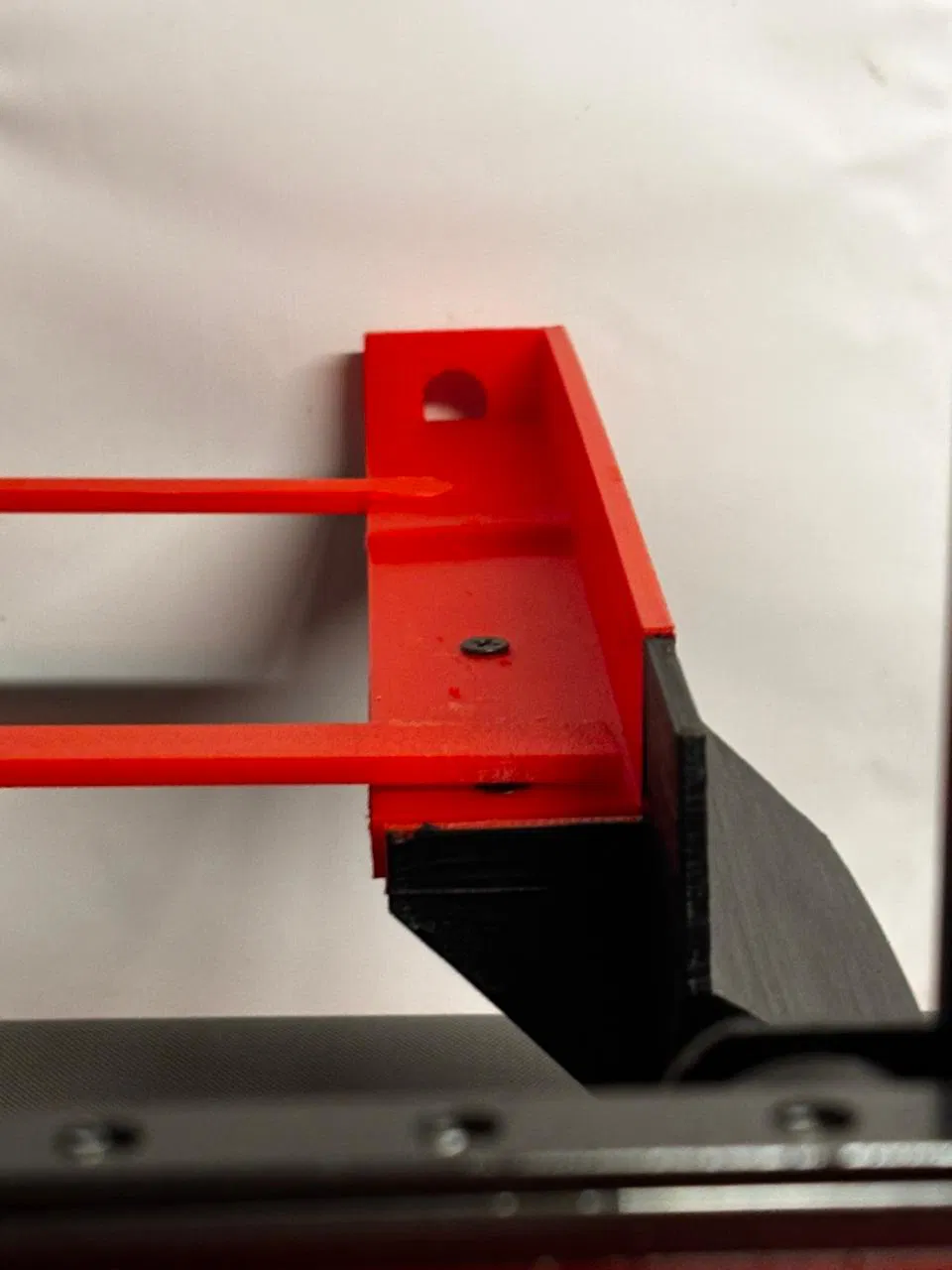

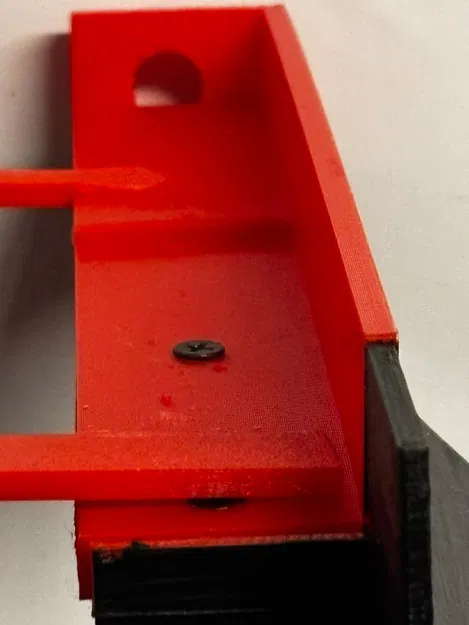

4. Liên kết cố định: Lắp các mảnh “6 - Uniones de cama definitivo” lên giá đỡ. Phần nhô ra hướng về phía trước để bàn in chạm vào và tự khớp vị trí.

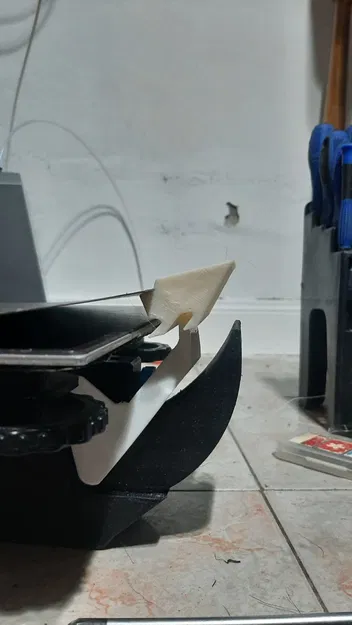

5. Móc cuối: Lắp mảnh “7 - Gancho cama definitivo” giữa bàn in và lò xo để giữ bàn in cố định tại vị trí chờ.

⚙ Cấu hình in khuyến nghị (PLA)

• Đầu phun (Nozzle): 0.6 mm • Độ rộng đường in: 0.6 mm • Chiều cao lớp in: 0.3 mm • 2 lớp vỏ (độ dày tường 1.3 mm) • 10% lấp đầy kiểu Lightning

🧠 GCODE

Để nối các file GCODE từ Orca Slicer, bạn có thể tham khảo công cụ tại: https://htmlpreview.github.io/?https://github.com/blendermed/GCODE-Mixer/blob/main/index.html

⚠ Hạn chế hiện tại

Tại thời điểm 08/03/2026, bản mod này khiến không gian in bị hụt 3cm ở phía trước và 3cm ở phía sau. Trong Orca Slicer, hãy thiết lập vùng loại trừ (exclude area) để tránh va chạm.

💡 Về dự án

Đây là dự án phi lợi nhuận, lấy cảm hứng từ tinh thần Open Source (như Voron hay RepRap). Nếu bạn có cải tiến, hãy chia sẻ cho cộng đồng nhé!

📸 Nếu bạn đã lắp đặt thành công, hãy tag tôi trên Instagram để giao lưu nhé!

🤝 Ủng hộ dự án: Bạn có thể quyên góp hoặc đơn giản là theo dõi các dự án của tôi tại Instagram cá nhân @julian.ezequiel.ledesma hoặc @iprint3d.ar. Cảm ơn các bạn!
