Khung 1U cho Kobol Helios4 và Raspberry Pi 4B với màn hình OLED cho Rack 10 inch

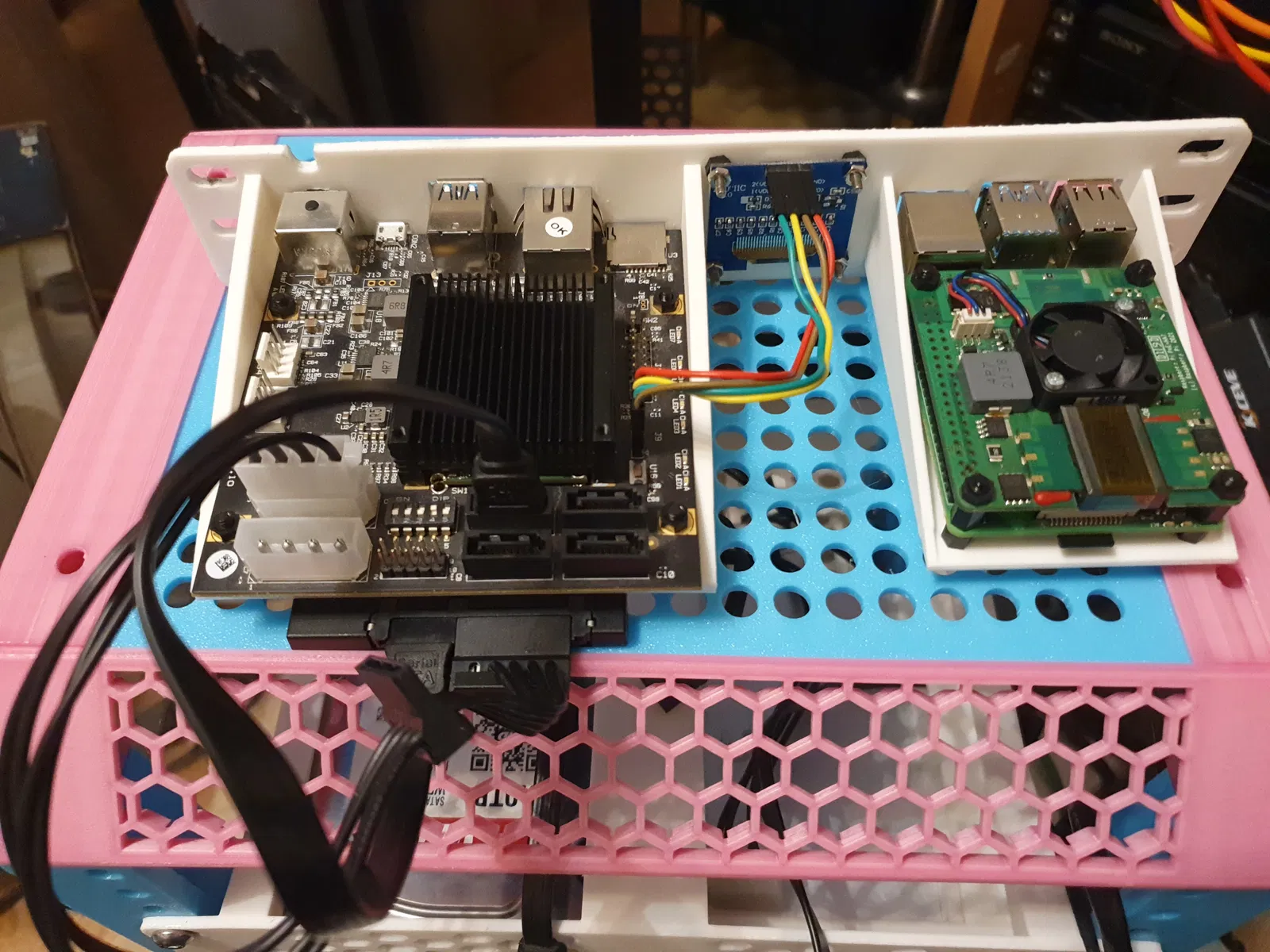

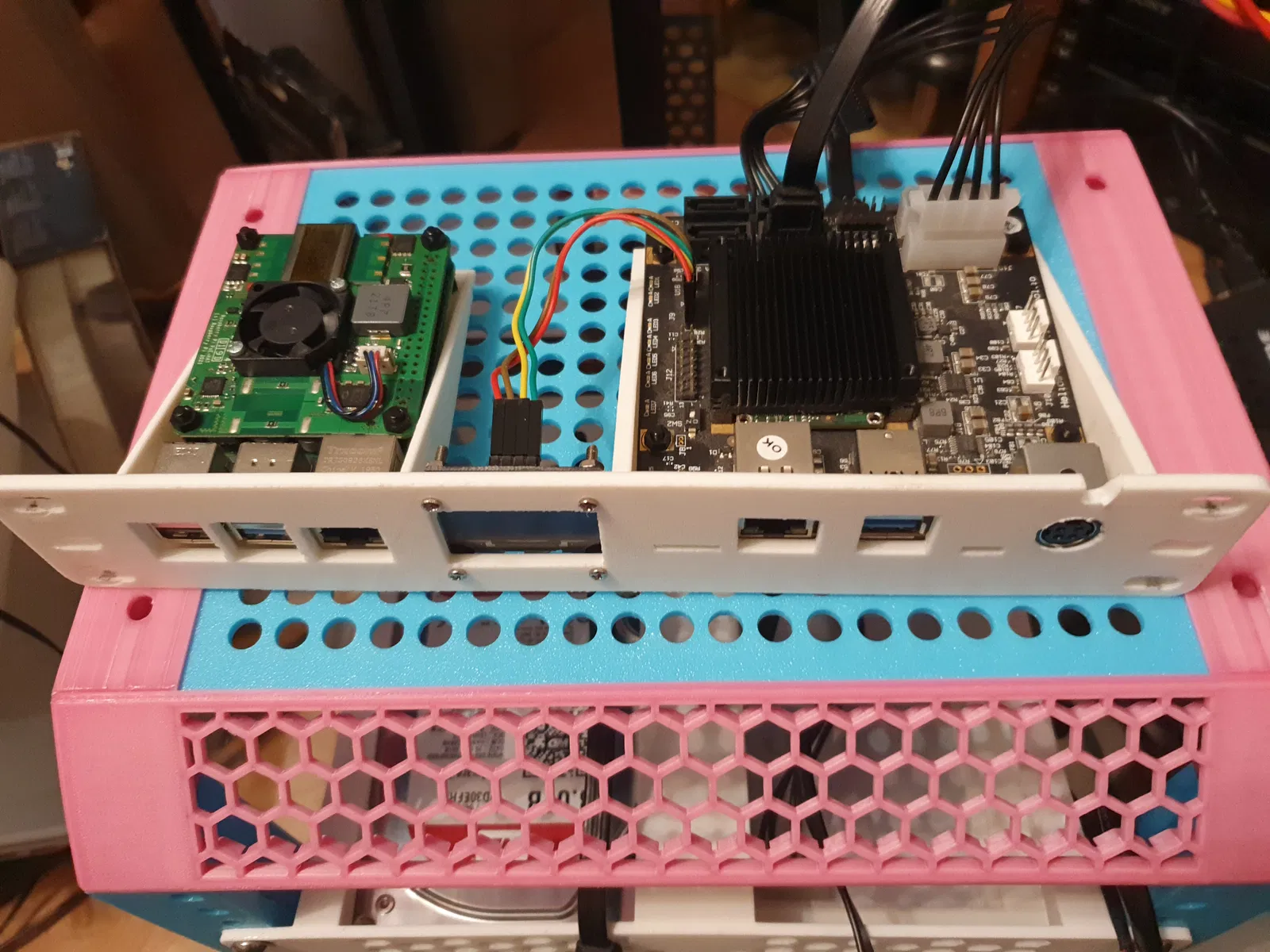

Mình muốn dựng một chiếc tủ rack 10 inch và nghĩ là có thể tận dụng chiếc Helios4 dư thừa để làm NAS. Đây là lần đầu mình tự thiết kế file in 3D. Các chi tiết được thiết kế rất khít vì Helios4 không có cổng bên hông, chỉ có ở mặt trước thôi. Các cổng SATA hoàn toàn thông thoáng, nhưng tốt nhất bạn nên để ở ngăn trên cùng của tủ rack hoặc chừa ra một khoảng 1U để dễ thao tác.

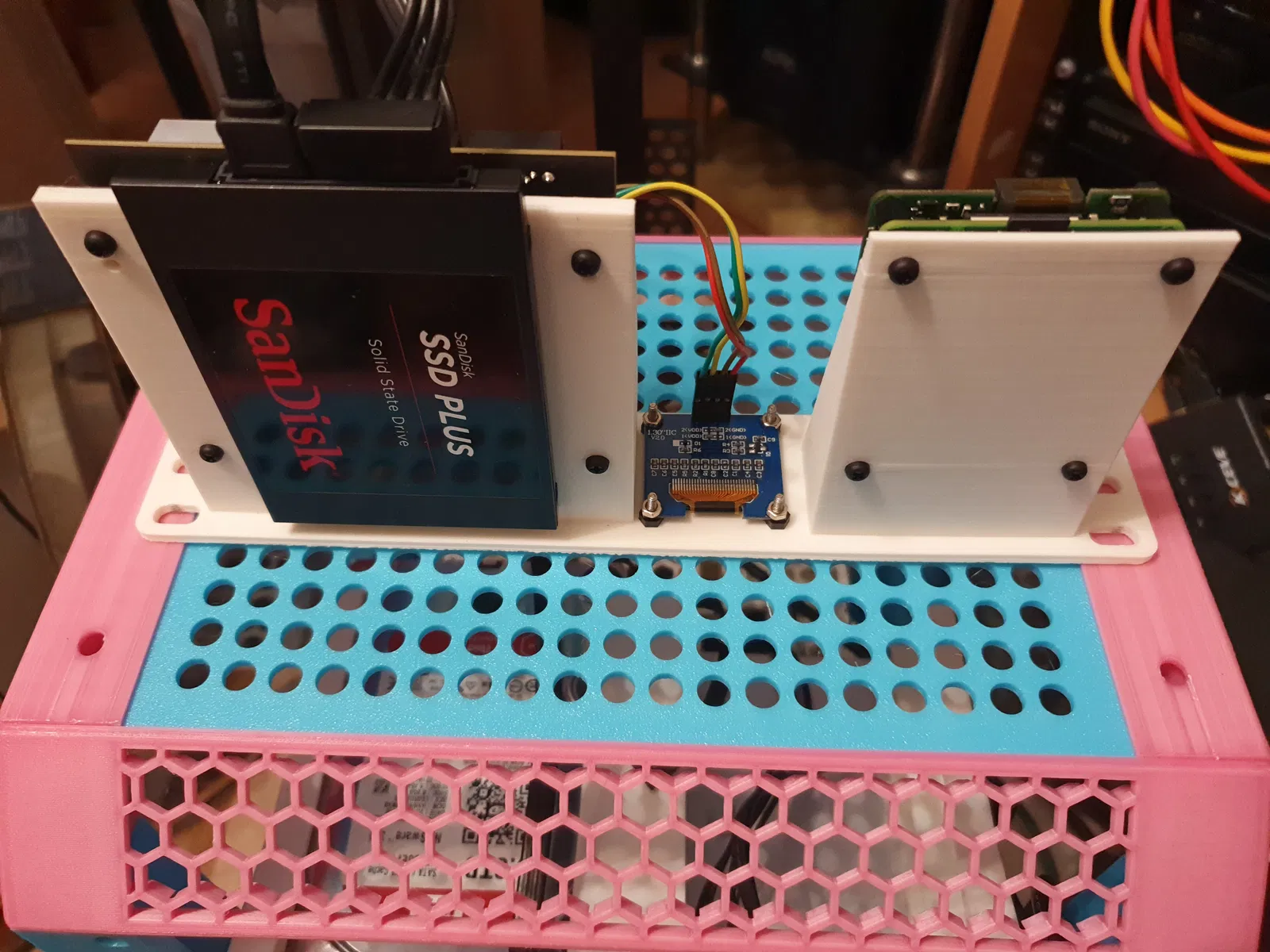

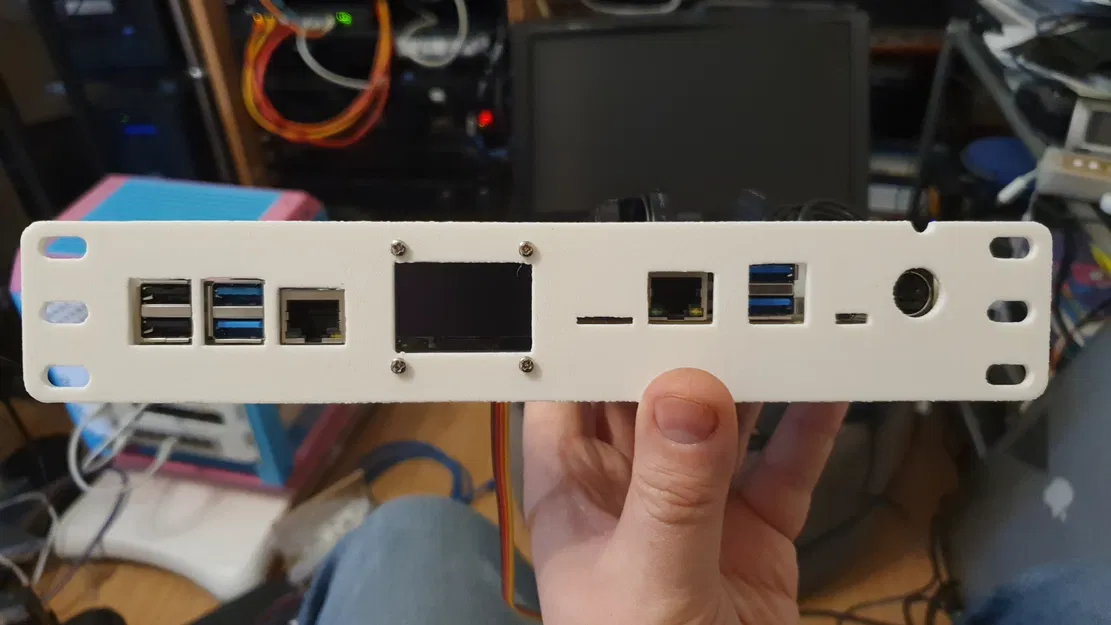

Bộ kit Helios4 đi kèm với các trụ 5mm, mình đã tái sử dụng chúng, nhưng ốc vít đi kèm lại quá ngắn so với lớp nhựa PLA dày 4mm mà mình in. Có thêm các lỗ vít để lắp ổ cứng SSD 2.5 inch bên dưới Helios4, mình dùng nó làm ổ đĩa khởi động. Thiết kế có sẵn khoét lỗ cho màn hình OLED 1.3 inch, loại màn hình này có trên các dòng Helios4 đợt thứ hai và bạn cũng có thể mua thêm rất rẻ cho đợt đầu - mình đã dùng màn hình AZDelivery SH1106. Bạn nhớ dùng thêm miếng đệm cho các lỗ vít màn hình OLED nhé, vì không gian rất hẹp, nếu siết chặt quá sẽ làm nứt kính đấy - mình đã từng bị rồi! Ngoài ra còn có một lỗ khoét cho dây nguồn ngay phía trên cổng cắm điện.

Cuối cùng là khoảng trống dành cho RPi 4B mà mình dùng để chạy Home Assistant. Mình dùng nó ở chế độ không màn hình (headless) với PoE HAT nên không chừa không gian cho các cổng bên hông của Pi.

Mình đã sử dụng [cid:image_1] làm khuôn mẫu cho mặt trước, còn lại mọi thứ khác mình tự thực hiện bằng FreeCAD (cảm ơn người bạn giàu kinh nghiệm đã hỗ trợ mình!). Mình có đính kèm cả file FreeCAD luôn nha.

Mình in cái này bằng nhựa PLA trên máy Elegoo Neptune 4.
