Bánh xe cửa lùa 20mm, phần nhô 2,5mm
Bánh xe cửa lùa 20mm với thiết kế phần nhô ra 2,5mm. File in 3D này bao gồm các thông số kỹ thuật chi tiết giúp bạn dễ dàng thay thế cho các phụ kiện cửa kính bị hỏng.
Mô tả
Hình học

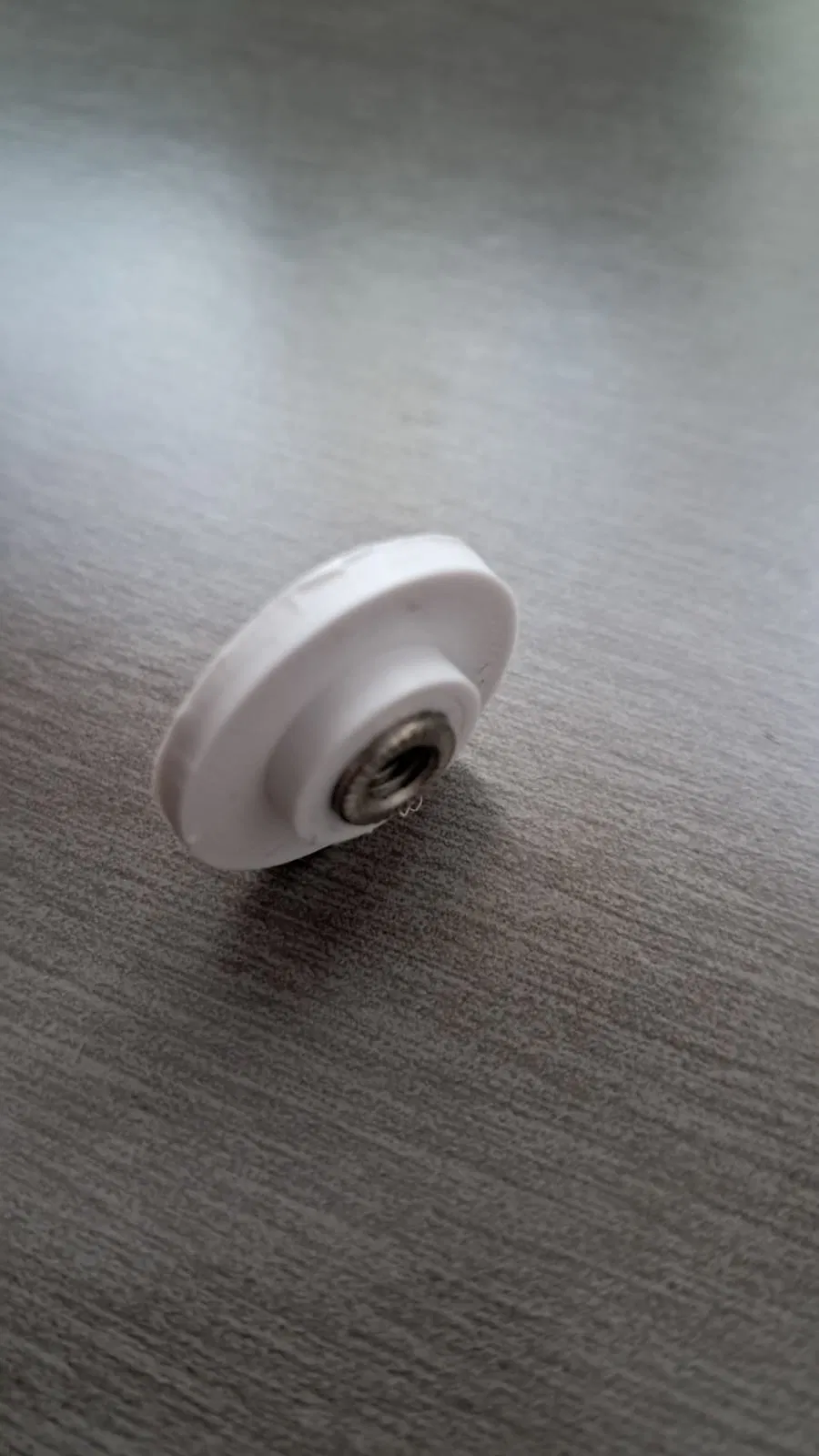

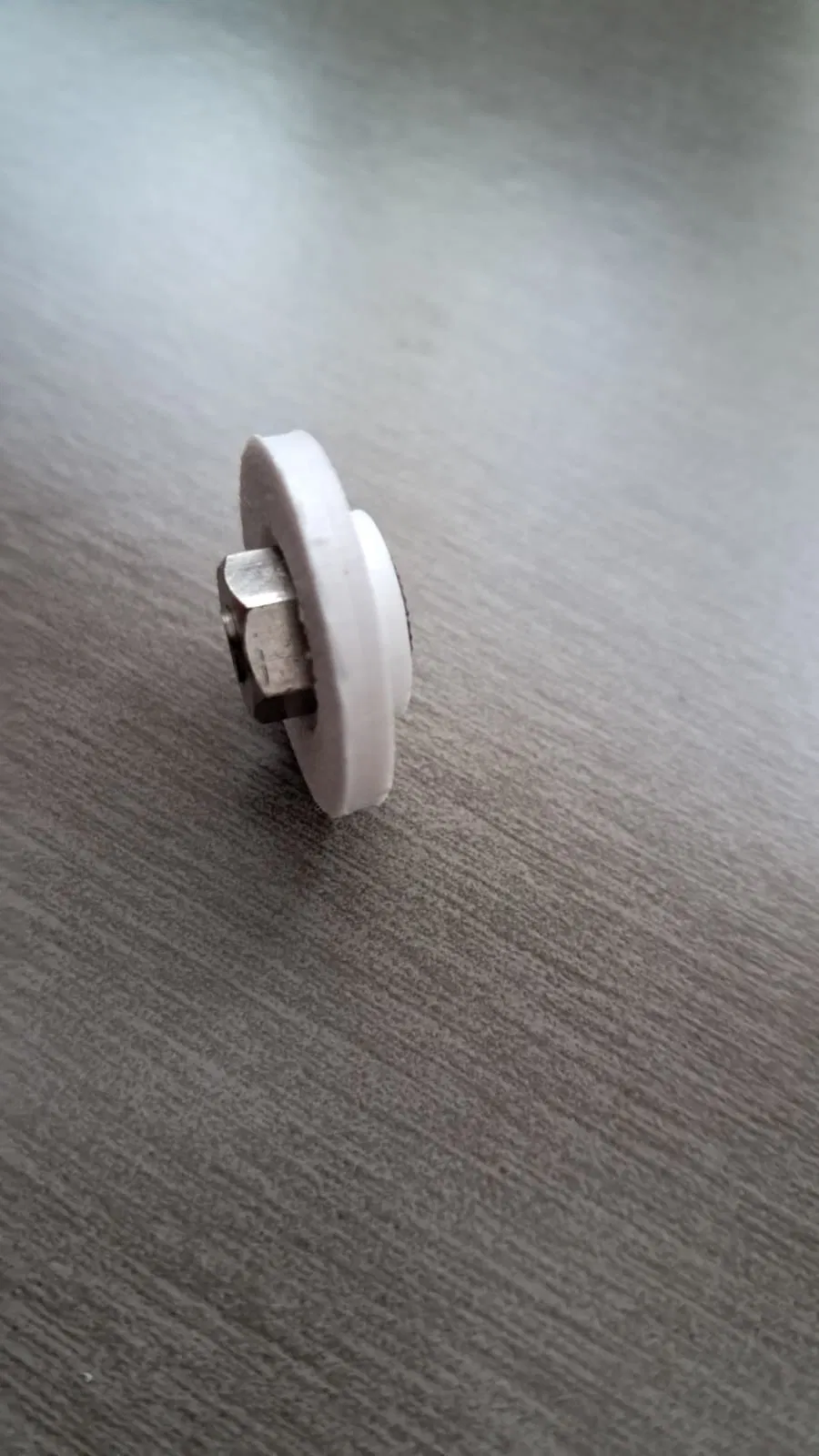

Chi tiết này gồm hai phần đồng tâm được tích hợp thành một khối duy nhất:
Đĩa chính (bánh xe)
- Đường kính ngoài: 20 mm
- Độ dày: 2,5 mm
Đĩa trung tâm (trục)
- Đường kính ngoài: 11 mm
- Đường kính trong (lỗ xuyên tâm): 7 mm
- Tổng chiều rộng: 4 mm
- Độ sâu trong đĩa: 1,5 mm
- Phần nhô ra phía ngoài (bên phải): 2,5 mm
Lỗ trung tâm 7 mm là lỗ thông suốt dọc theo toàn bộ trục Z của chi tiết.
Kích thước tham khảo để kiểm tra
| Đo lường | Giá trị |
|---|---|
| Ø ngoài bánh xe | 20 mm |
| Độ dày bánh xe | 2,5 mm |
| Ø ngoài đĩa trung tâm | 11 mm |
| Ø trong đĩa trung tâm (lỗ) | 7 mm |
| Tổng chiều rộng khối | 4 mm |
| Phần nhô ra của khối | 2,5 mm |
Hướng in khuyến nghị
Nên đặt mặt phẳng của đĩa áp xuống bàn in, phần trục sẽ hướng thẳng đứng lên trên. Không cần dùng support.
Vật liệu khuyến nghị
Nên dùng PETG hoặc ASA vì khả năng chịu ẩm và chịu mài mòn tốt. PLA chỉ nên dùng khi in thử nghiệm để kiểm tra độ vừa vặn.
Lưu ý khi sử dụng
Trước khi in, bạn nhớ kiểm tra kỹ xem kích thước có khớp với ray và trục của cửa lùa nguyên bản hay không, đặc biệt là đường kính lỗ (7 mm) và phần nhô ra (2,5 mm), vì các thông số này thường khác nhau tùy theo từng nhà sản xuất.
