Hộp chứa hạt hút ẩm tích hợp ẩm kế cho cuộn nhựa in 3D

Mẫu này được lấy cảm hứng từ thiết kế tuyệt vời của kennyd1gital.

Đây là một hộp chứa hạt hút ẩm kiêm bài kiểm tra khả năng in cầu (bridging), được thiết kế để nhét vừa vào lõi của hầu hết các cuộn nhựa in 3D loại 1 kg, có thêm tùy chọn nắp gắn ẩm kế. Hộp chứa được tối ưu với các khe hở tối đa để tăng cường lưu thông không khí, đồng thời vẫn bám chắc vào cuộn nhựa trong quá trình in và bảo quản. Nếu bạn in bằng các loại vật liệu chịu nhiệt như PETG, ASA, PC, v.v., hộp này còn có thể dùng trong các tủ sấy nhựa chuyên dụng.

Chi tiết thiết kế và các biến thể:

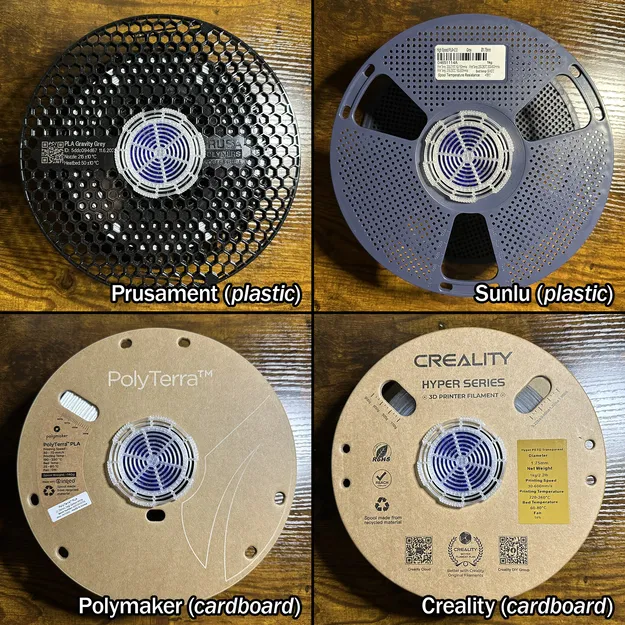

• Hộp chứa có đường kính 50 mm, chiều cao 68 mm giữa hai nắp đầu. Hai nắp có đường kính tối đa 65 mm. Vì vậy, nếu cuộn nhựa của bạn không rộng quá 68 mm và đường kính lõi nằm trong khoảng 50 - 65 mm thì sẽ lắp vừa khít! Tôi đã thử nghiệm với các loại cuộn của Prusament, Sunlu, Polymaker và Creality (xem ảnh).

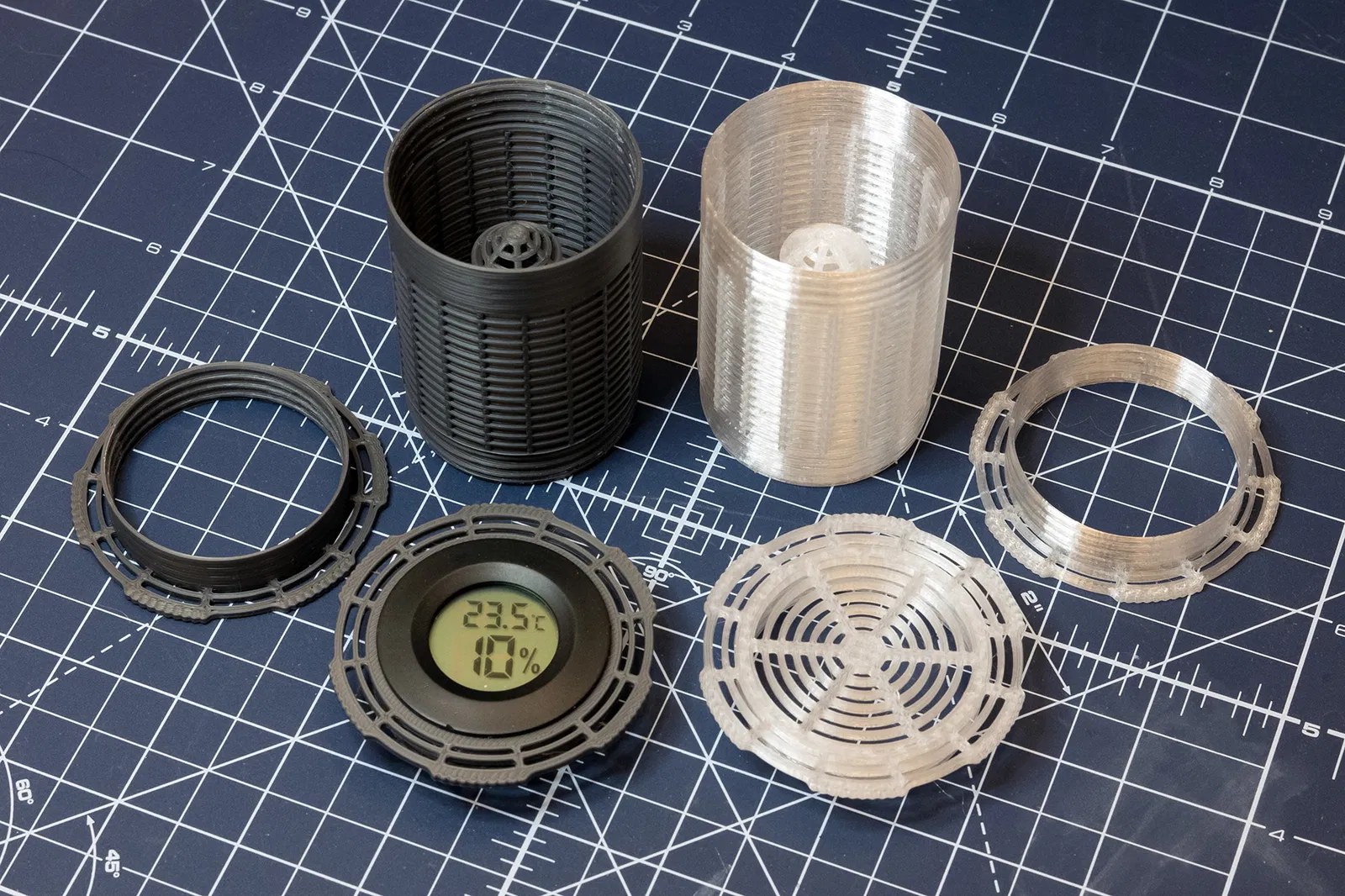

• Có 2 tùy chọn cho phần thân chính: một loại có thêm lõi rỗng bên trong để tăng diện tích bề mặt và lưu thông không khí (giảm nhẹ dung tích chứa hạt).
• Có 2 tùy chọn cho nắp trên: một loại thường và một loại để gắn vừa ẩm kế tròn.

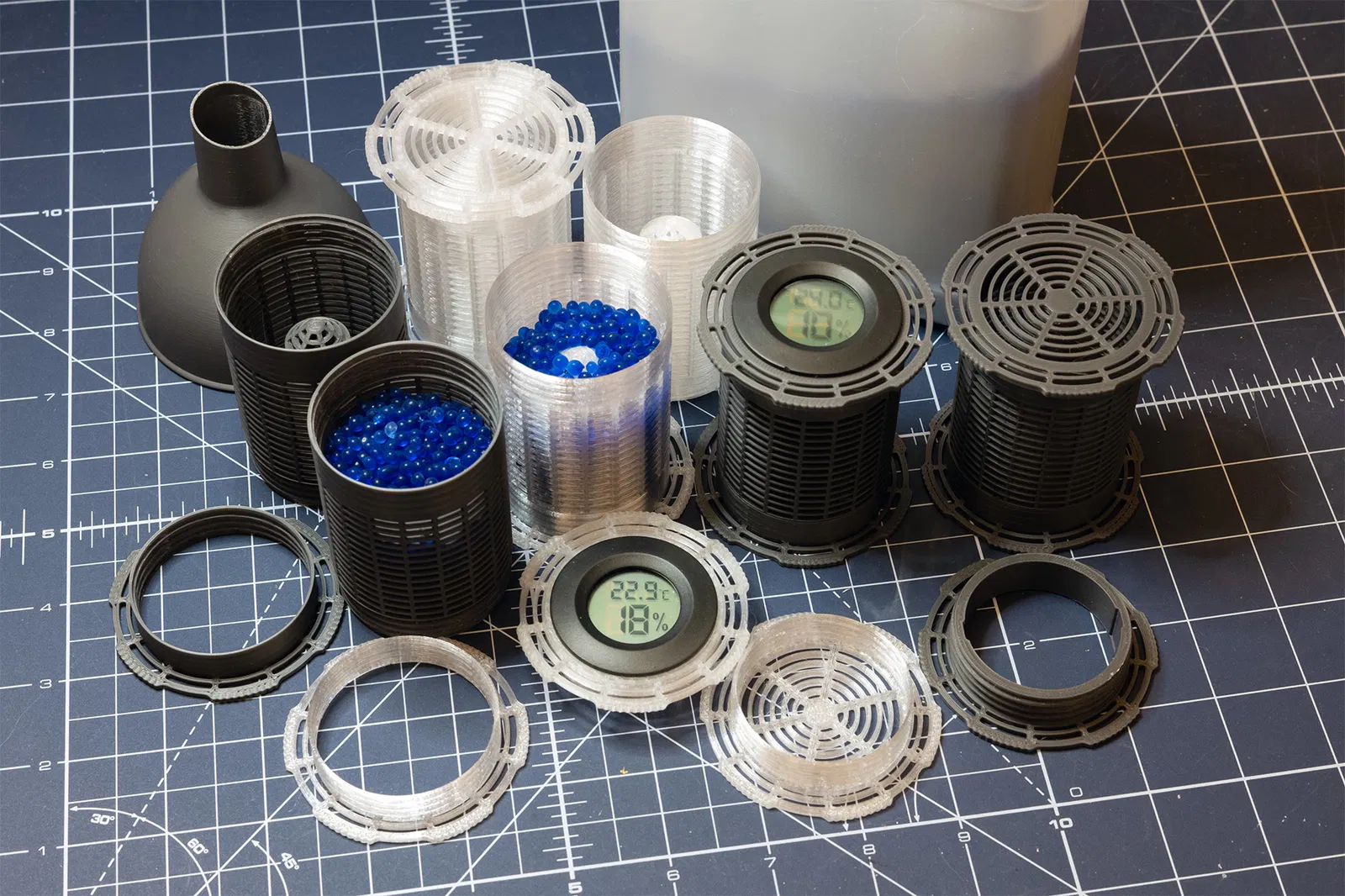

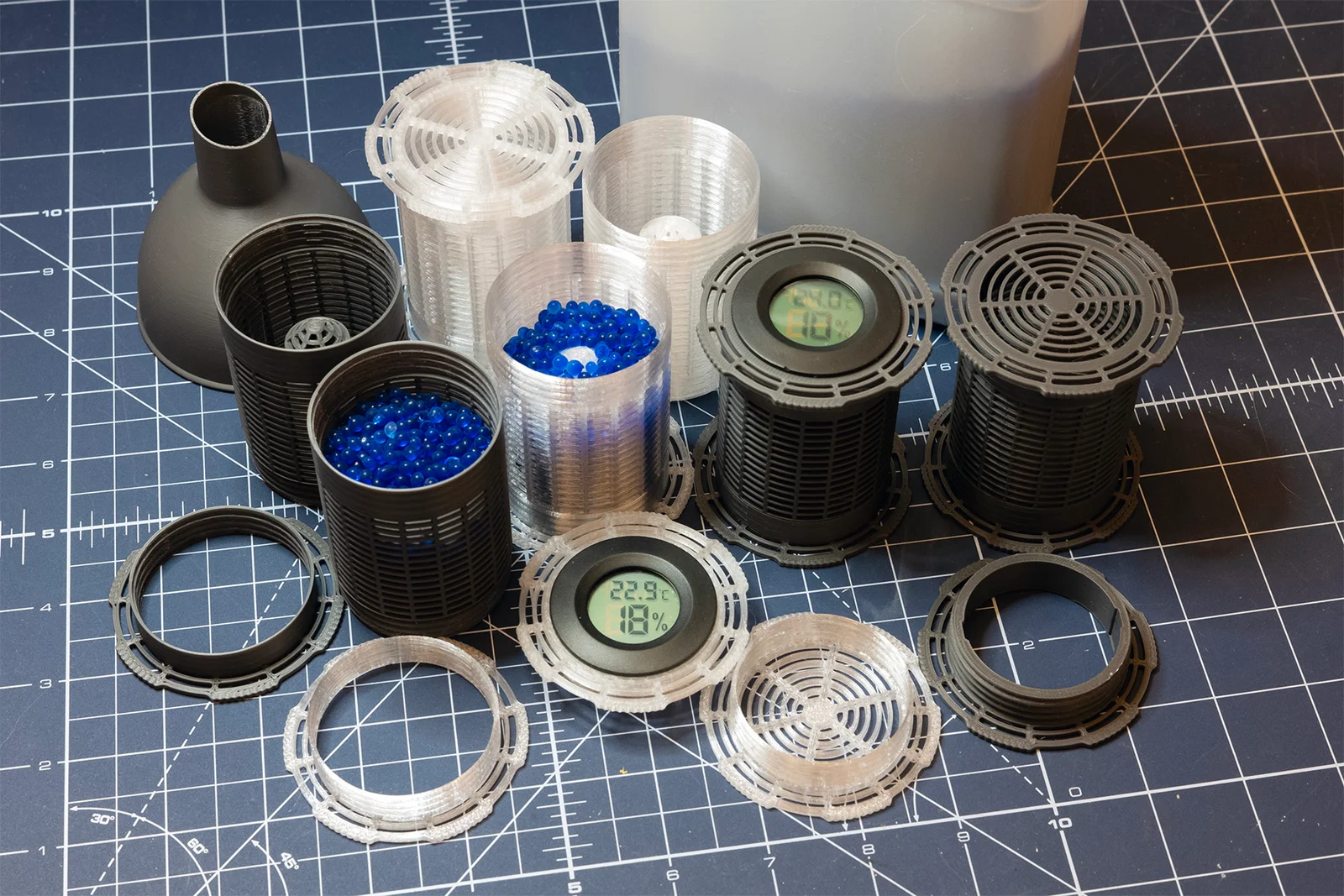

• Tôi cũng kèm theo một mẫu phễu nhỏ để giúp bạn đổ hạt hút ẩm vào dễ dàng hơn, đặc biệt là khi đổ ngược lại vào lọ.

Hướng dẫn sử dụng:

• (Tùy chọn) Gắn ẩm kế vào nắp trên. Căn chỉnh các khớp phẳng ở mặt sau ẩm kế với hai rãnh vuông, đẩy mạnh vào sao cho ẩm kế nằm phẳng với mặt nắp. Hãy ấn nhẹ từ phía sau để đảm bảo ẩm kế được gắn chắc chắn, tránh tình trạng hạt hút ẩm bị rơi ra ngoài!
• Cho hạt silica vào hộp và vặn nắp trên vào. Dung tích chứa:
  • Tối đa 85 g nếu dùng thân chính không lõi và nắp thường.
  • Giảm 10 g khi dùng thân chính có lõi.
  • Giảm 20 g khi dùng nắp gắn ẩm kế.
• Tôi đã làm các lỗ thông khí rộng nhất có thể để vừa với hạt silica thông thường, nhưng đôi khi các mảnh vụn nhỏ vẫn có thể lọt qua. Hãy lắc nhẹ sau khi đổ nhé!
• Đặt hộp vào giữa cuộn nhựa và vặn nắp dưới lại.

Chi tiết in:

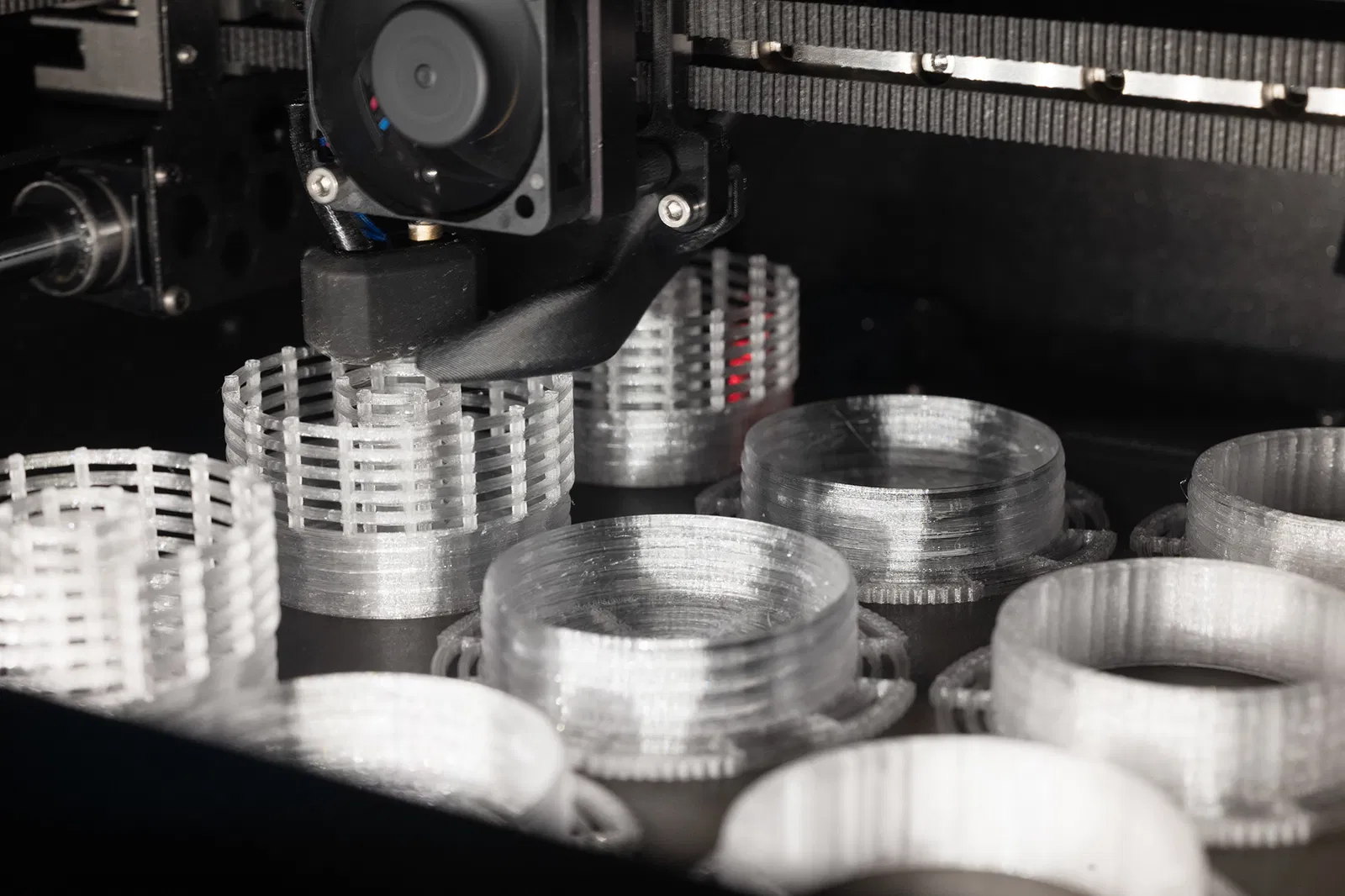

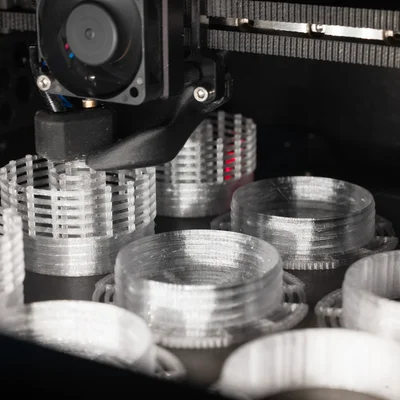

Tôi đã in mẫu thử bằng Sunlu PLA (xám) và Creality PETG (trong suốt). Dùng PETG trong suốt rất hay vì bạn có thể nhìn thấy màu sắc của hạt hút ẩm ngay lập tức mà nhìn cũng đẹp nữa. Tôi khuyến khích dùng layer height 0.20 mm, 2 lớp vỏ (perimeters) / lớp trên / lớp dưới và 15% infill dạng zig-zag. Không cần phải in layer height quá thấp đâu, ren vặn đã rất mượt khi in ở 0.20 mm rồi. Bạn cũng nên dùng chế độ "scarf joints" hoặc "random seam position" để phần ren vặn mượt mà hơn.

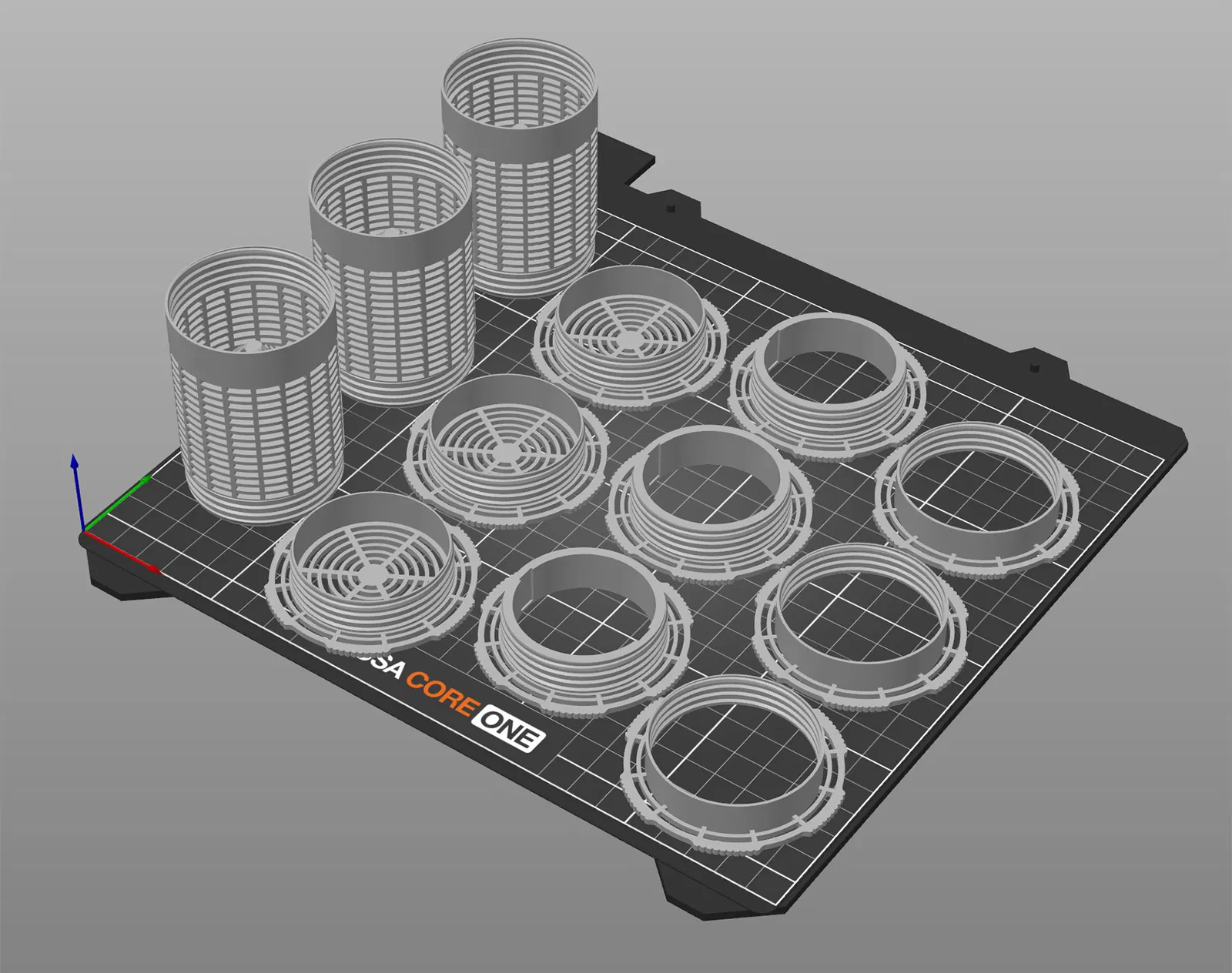

Tổng cộng mất khoảng 35 g nhựa và 2.5 giờ để in một bộ gồm thân chính có lõi, nắp dưới và cả hai phiên bản nắp trên. Bộ đơn giản nhất gồm thân chính không lõi, nắp dưới và nắp thường chỉ mất khoảng 25 g nhựa và 2 giờ in.
