Vỏ case thay thế cho bộ thu âm thanh Bluetooth "1Mii B06Ultra"
Thiết kế vỏ thay thế cho bộ thu Bluetooth 5.3 1Mii B06Ultra với ăng-ten được dời sang phía đối diện, giúp việc đi dây nguồn và cáp âm thanh từ phía dưới thuận tiện hơn khi đặt sau tủ. Sản phẩm kèm giá đỡ đi kèm để dễ dàng lắp đặt.
Mô tả

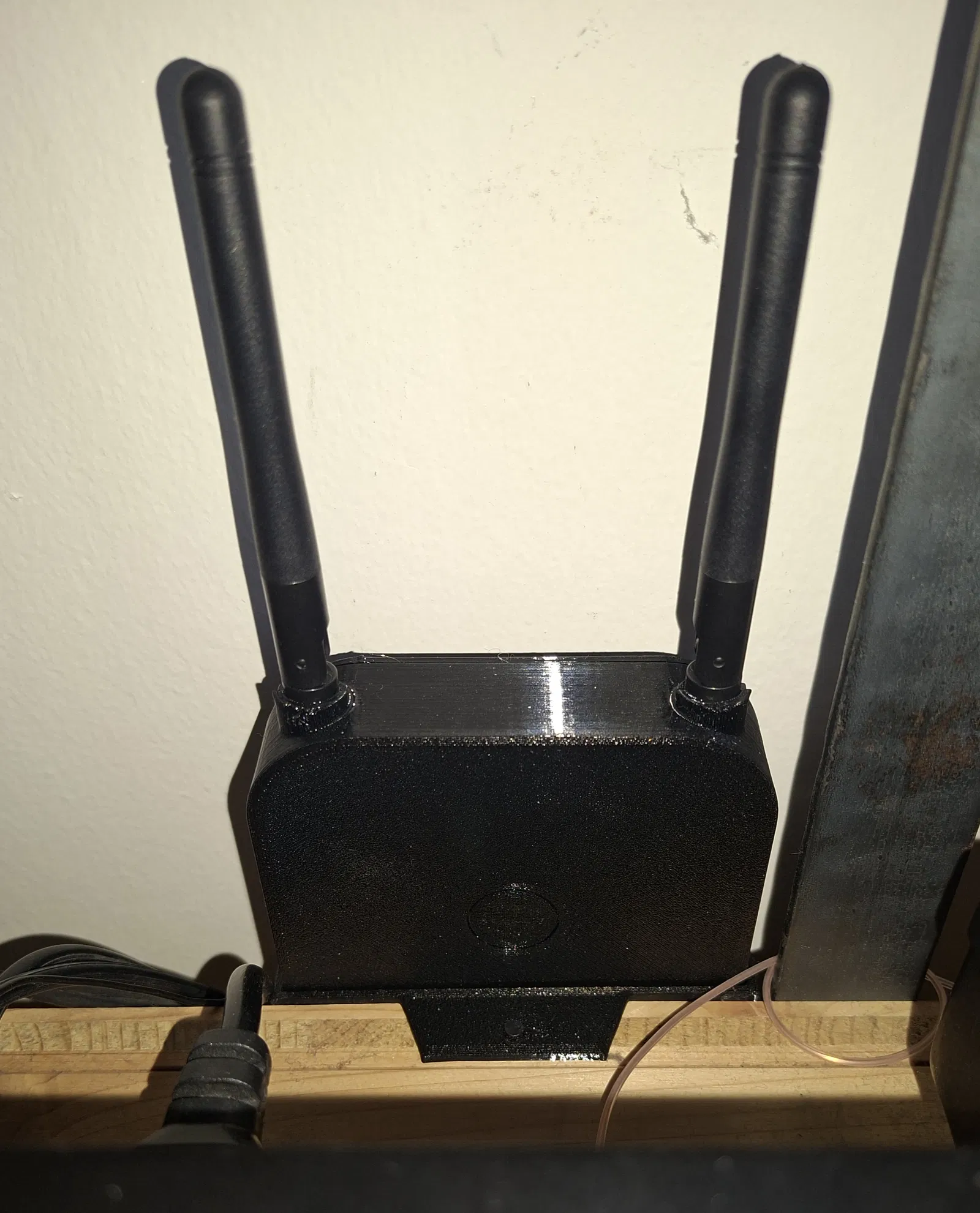

Mình đã thiết kế cái vỏ thay thế cho bộ thu âm thanh Bluetooth 5.3 "1Mii B06Ultra" dựa trên vỏ gốc, nhưng đã dời vị trí ăng-ten sang phía đối diện. Như vậy, ăng-ten có thể hướng thẳng lên trên, trong khi dây cáp âm thanh và nguồn được cắm từ bên dưới (trường hợp của mình là để giấu sau tủ).
Có một vài hạn chế mà đối với mình thì không quan trọng (nhưng có thể sẽ ảnh hưởng đến bạn):
- Chỉ có thể kết nối một trong hai ăng-ten do thiết kế bất đối xứng của bảng mạch PCB.
- Chỉ có nút bấm chính ở giữa (dùng để phát/tạm dừng và ghép nối) được giữ lại.
- Đèn LED và màu sắc của chúng sẽ không hiển thị ra bên ngoài.
Để dễ dàng lắp đặt, mình có kèm theo một bộ phận đơn giản để giữ vỏ case Bluetooth này.
