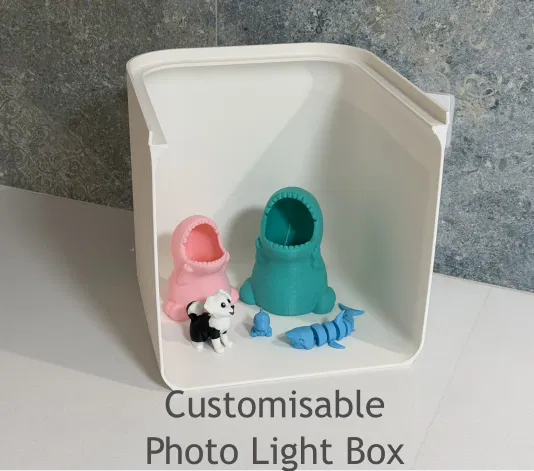

Photo Light Box - Hộp chụp ảnh parametric tùy chỉnh

Đây là mẫu hộp đèn (light box) hoàn toàn parametric, được thiết kế để chụp ảnh các sản phẩm in 2D (như sticker, hình ảnh, thẻ, nhãn dán, v.v.) với ánh sáng đều, sạch và giảm thiểu phản xạ. Thiết kế này giúp bạn in nhanh, dễ dàng tùy chỉnh và tiết kiệm nhựa in.

Hộp được tạo bằng OpenSCAD và có thể điều chỉnh để phù hợp với máy in, hệ thống đèn và kích thước vật thể mà bạn muốn chụp.

Repo: https://github.com/ostat/OpenSCAD-Projects Tài liệu: https://docs.ostat.com/docs/photo-light-box

Công dụng của mô hình này

Script này tạo ra một hộp rỗng có các góc bo tròn và các lỗ mở tùy chọn, giúp bạn:

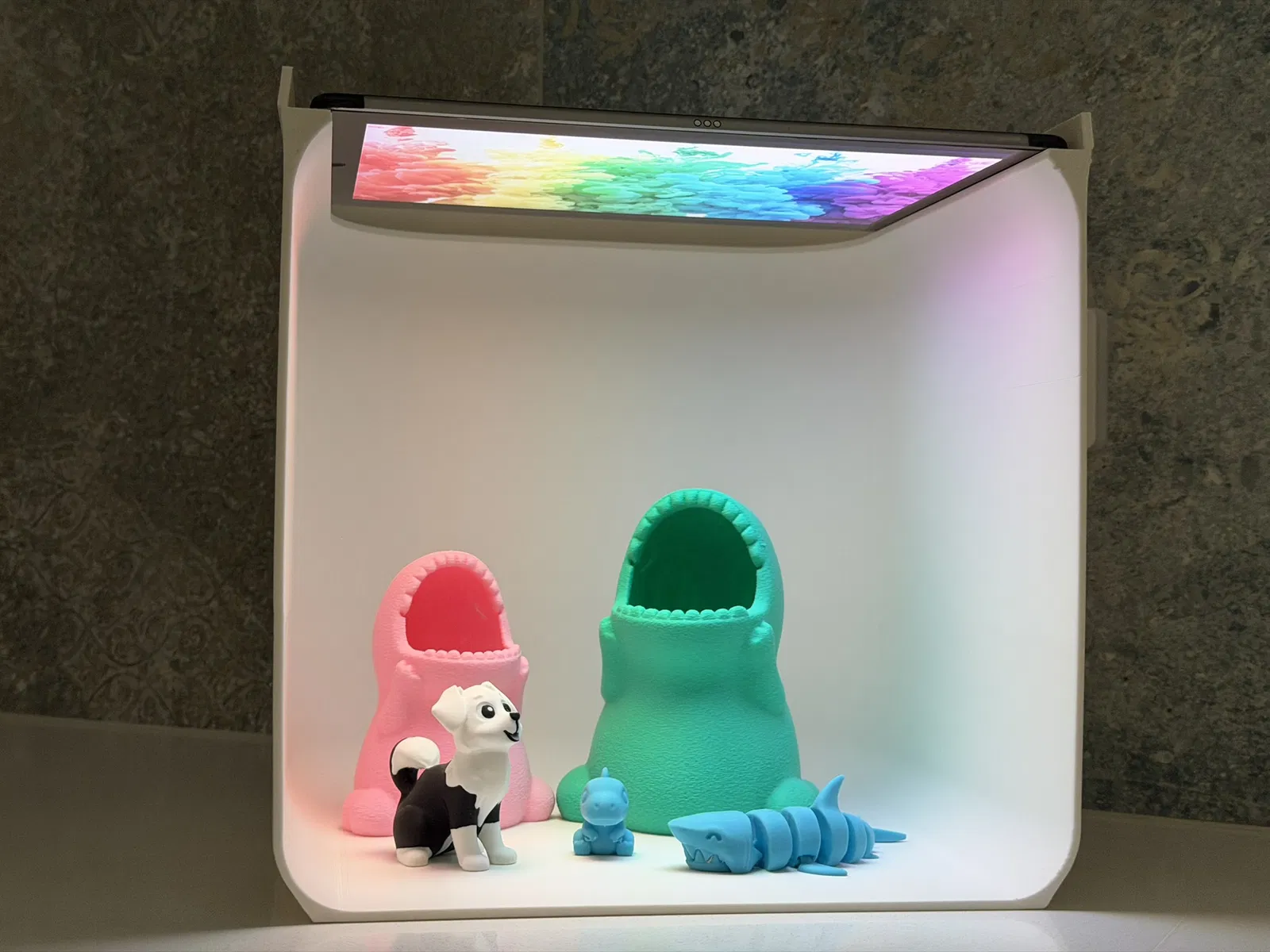

• Đặt đèn, điện thoại hoặc máy tính bảng lên trên để làm nguồn sáng tán xạ.
• Chụp ảnh từ phía trước hoặc bên cạnh trong khi vẫn chặn được ánh sáng không mong muốn.
• Sử dụng như một "studio mini" đơn giản, có kiểm soát cho các vật thể phẳng.

Sản phẩm này đặc biệt tiện lợi nếu bạn thường xuyên làm tài liệu hoặc chụp ảnh sản phẩm các bản in trên giấy hoặc nhựa vinyl.

Các tính năng chính

• Kích thước có thể tùy chỉnh

  • Tích hợp sẵn các thông số cho máy in Prusa và Bambu phổ biến (Mini, MK3/S, XL, X1C, P1, v.v.).
  • Tùy chọn tùy chỉnh cho phép bạn tự thiết lập kích thước bên ngoài.
  • Độ dày tường có thể điều chỉnh để cân bằng giữa độ cứng và thời gian/khối lượng nhựa in.

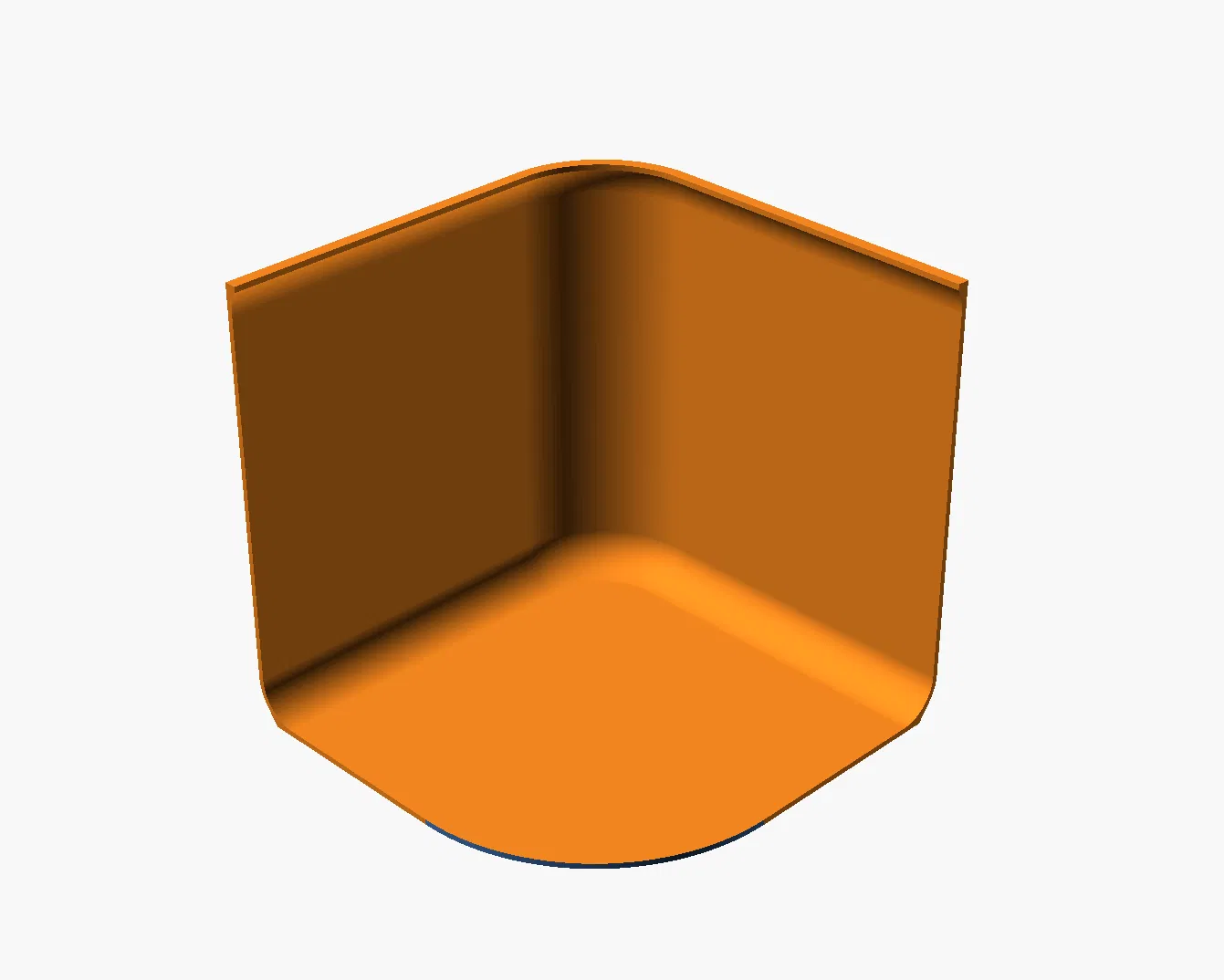

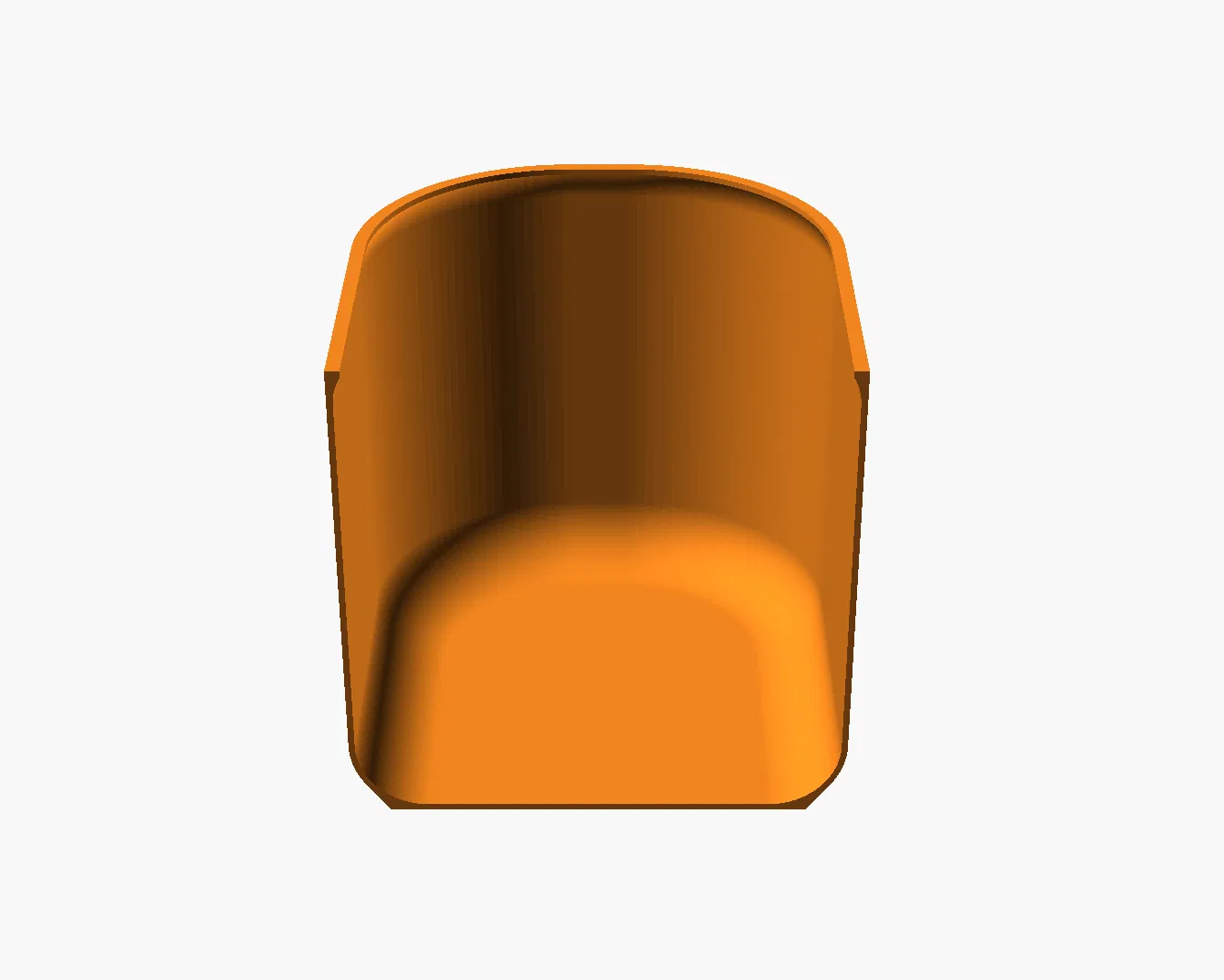

• Hình khối bo tròn thông minh

  • Điều khiển riêng biệt cho bán kính tường, sàn và mái.
  • Các giá trị âm tự động tính toán bán kính theo kích thước hộp (ví dụ: "một nửa kích thước nhỏ nhất"), giúp hình dáng tự thích nghi khi bạn thay đổi tổng thể.

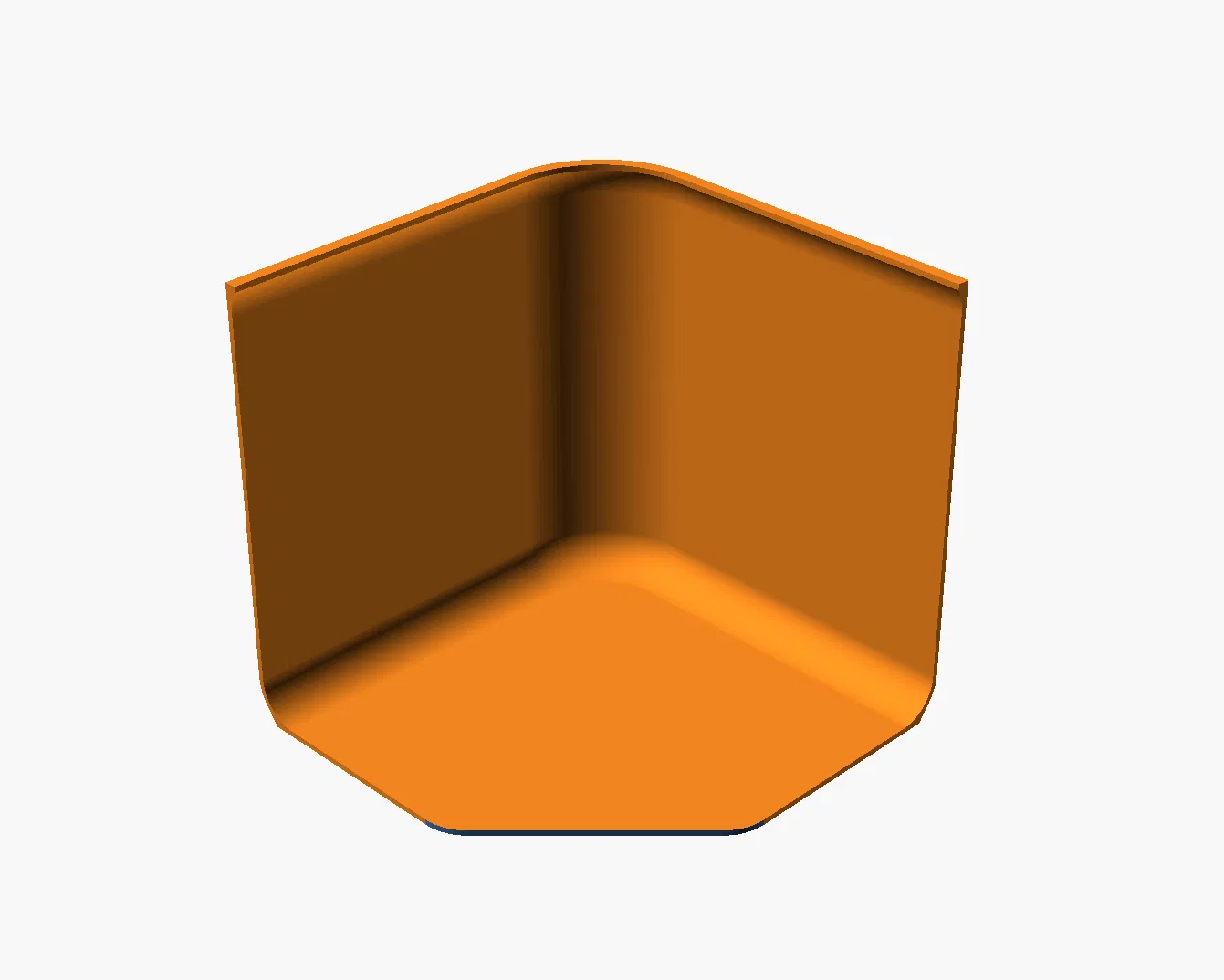

• Thiết kế vát cạnh – tiết kiệm nhựa, không cần support

  • Tùy chọn vát sàn hoặc tường sau giúp giảm vật liệu bên ngoài mà vẫn giữ được không gian bên trong.
  • Thiết kế để in phẳng trên bàn in mà không cần hỗ trợ (supports) nhưng vẫn đảm bảo tính thẩm mỹ.

• Lỗ mở tùy biến

  • Bật/tắt các mặt mở: X, Y và/hoặc đỉnh (Z).
  • Lỗ cắt trên đỉnh tùy chọn với kích thước, bán kính và vị trí có thể điều chỉnh – lý tưởng để đặt đèn điện thoại, bảng LED hoặc máy tính bảng.

• Gờ chặn cho màn hình/đèn

  • Tùy chọn gờ nhô lên quanh lỗ hở trên đỉnh để tránh thiết bị bị trượt.
  • Chiều cao và độ dày của gờ có thể cấu hình.

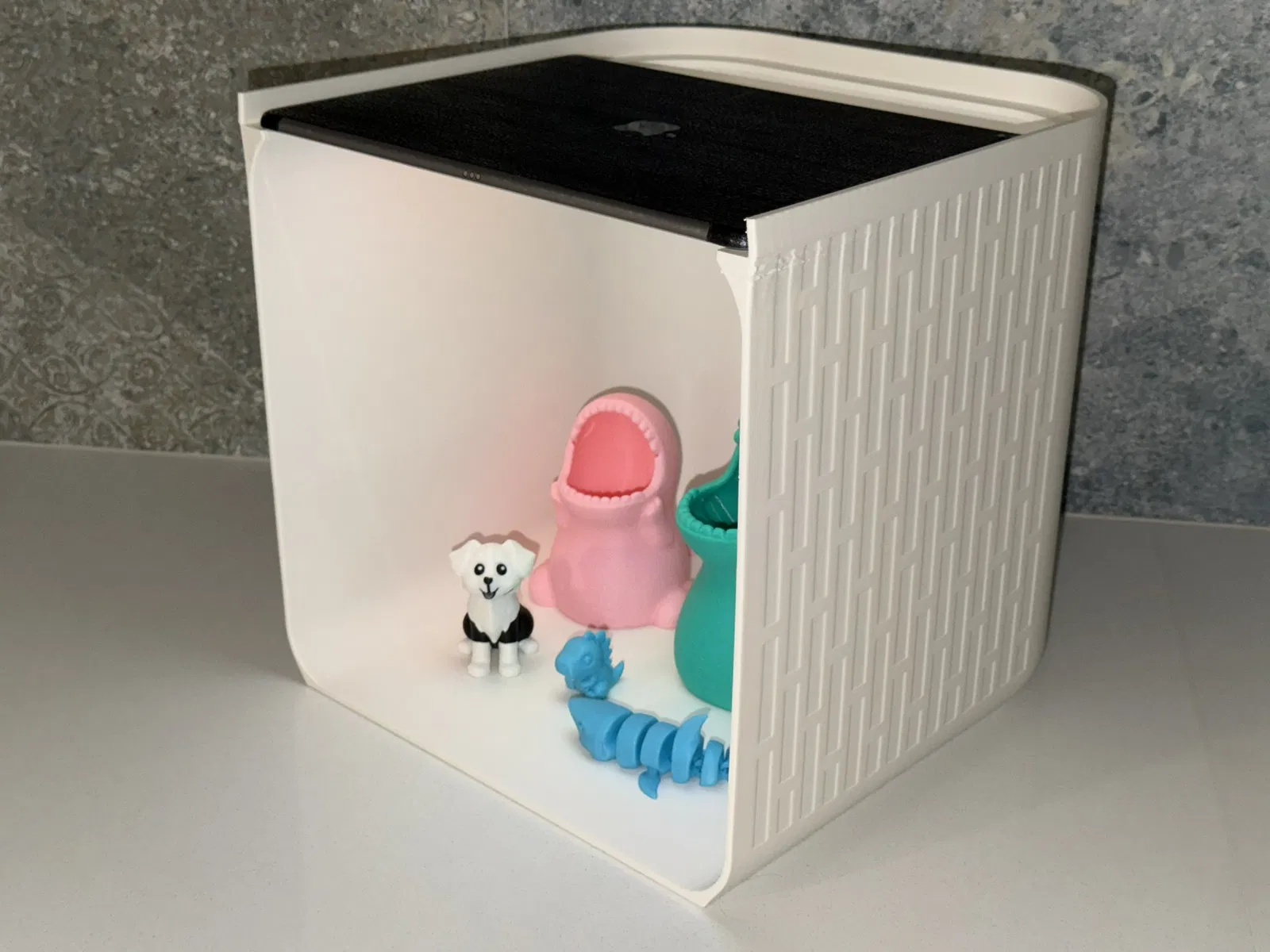

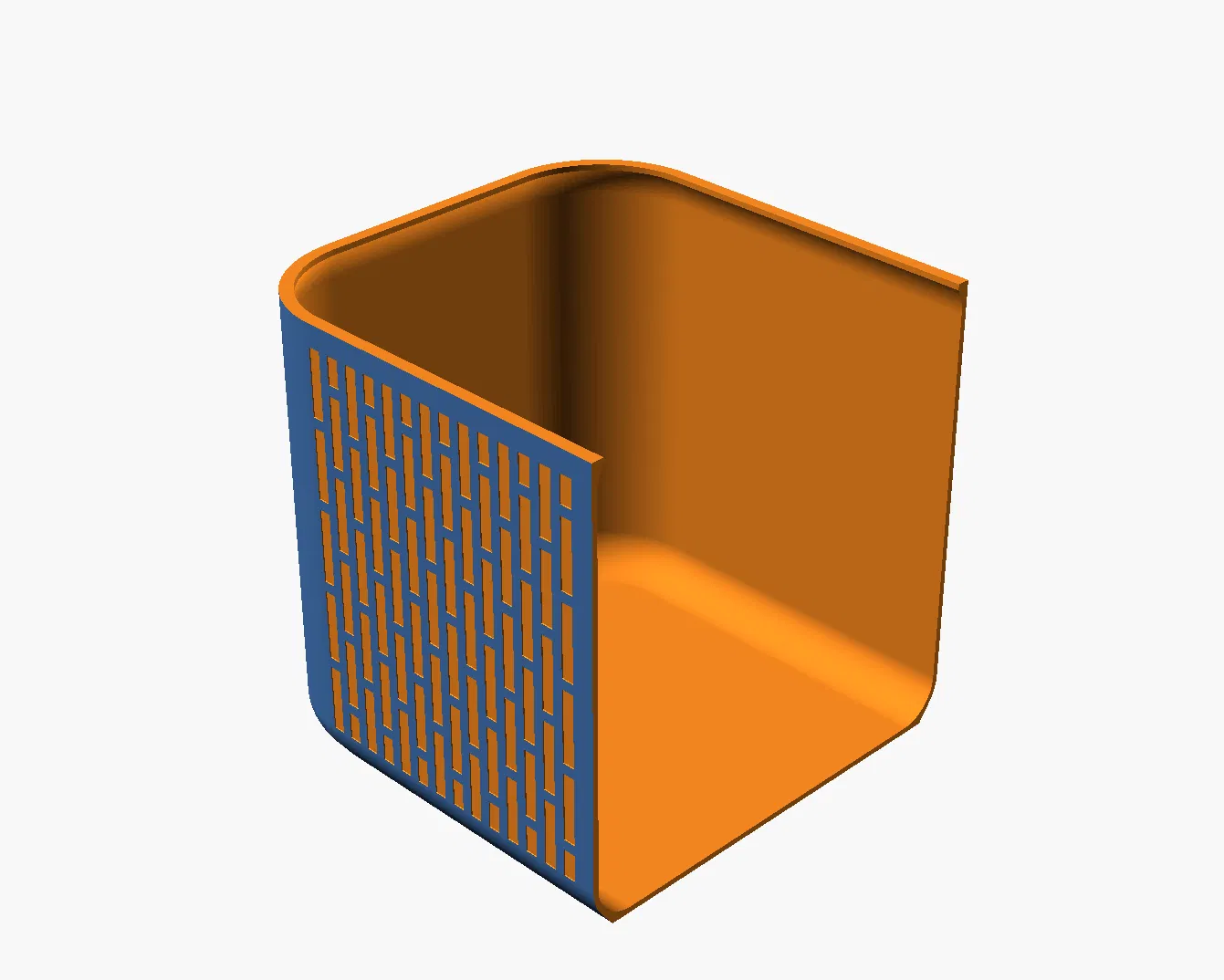

• Hoa văn chống cong vênh

  • Họa tiết tường tùy chọn giúp chống cong vênh và tăng độ cứng.
  • Chế độ: slat (thanh dọc đơn giản) hoặc brick (họa tiết gạch với các hình chữ nhật bo tròn).
  • Độ sâu và chiều rộng của hoa văn có thể cấu hình.

File STL đính kèm

Bên cạnh file OpenSCAD, các file STL đã được tạo sẵn để tối đa hóa diện tích bàn in cho:

• Máy in Prusa (Mini, MK3/S, XL, v.v.)
• Máy in Bambu (Mini, A1, X1C, P1 series, H2 series)

Các preset này được căn chỉnh vừa vặn với dung tích in tối đa của máy, giúp bạn có được chiếc hộp đèn lớn nhất mà không cần loay hoay thiết lập thông số.

Mẹo in ấn

• Nên in bằng nhựa matte màu trắng hoặc màu rất nhạt để có độ tán xạ ánh sáng tốt nhất và ít bị sai màu.
• Độ cao lớp in 0.2 mm là ổn; bạn có thể chọn lớp dày hơn nếu muốn in nhanh hơn và bề mặt trong có kết cấu rõ hơn.
• Không cần support nếu bạn giữ các thiết lập vát cạnh và bán kính mặc định.
• Hãy tăng độ dày tường nếu bạn dự định dùng đèn rất sáng hoặc muốn hộp cứng cáp hơn.
