Bộ Tháp Gió Lắp Ráp – Trạm Đo Gió In 3D

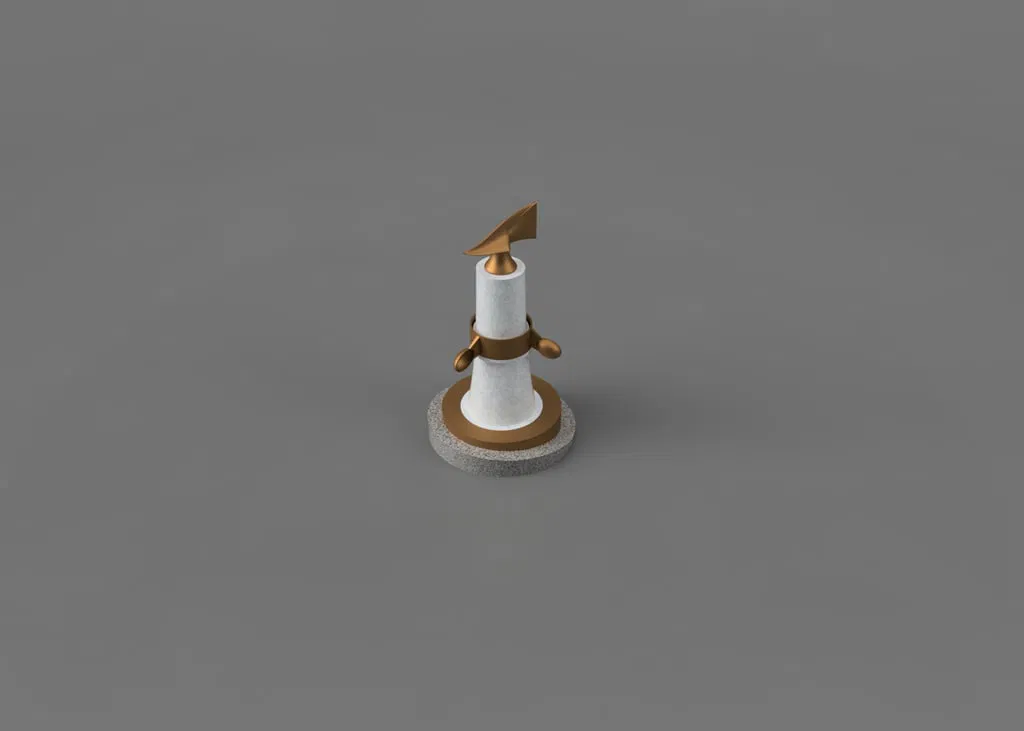

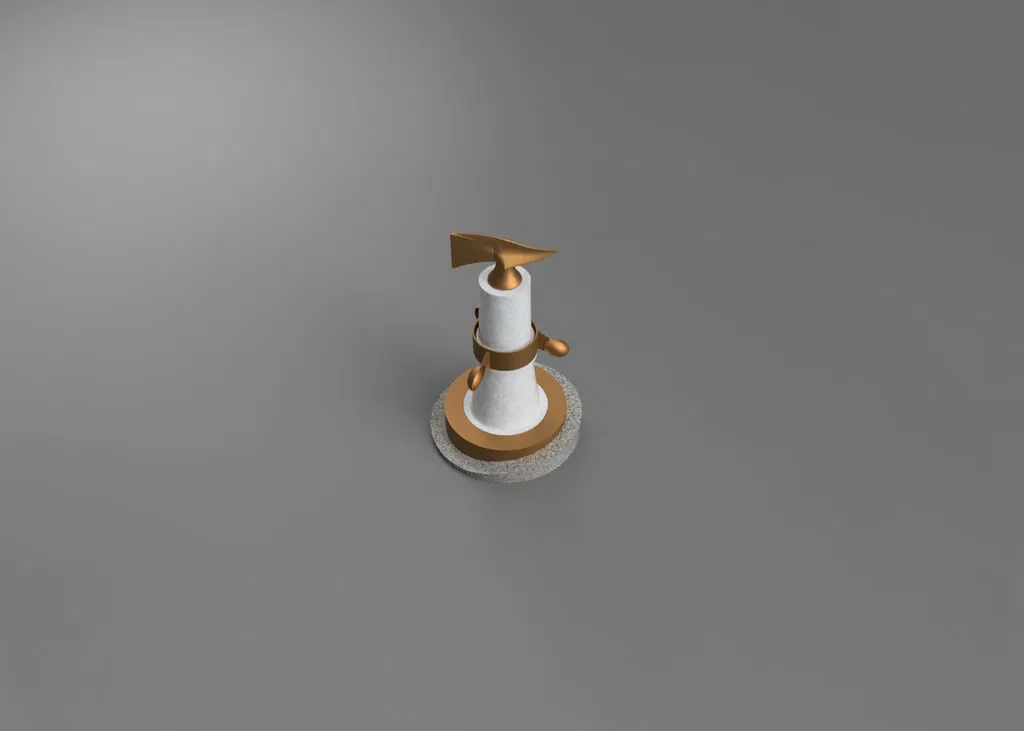

Trạm đo gió này là một dự án mô-đun in 3D thông minh, được thiết kế để hiển thị cả hướng gió và tốc độ gió. Gồm 7 bộ phận chính tối ưu hóa cho in FDM, dễ dàng lắp ráp không cần support, mang lại trải nghiệm thú vị cho góc vườn nhà bạn.
Mô tả
📦 Mô tả
Trạm đo gió này là một dự án mô-đun có thể in 3D, được thiết kế để hiển thị cả hướng gió và tốc độ gió. Thiết kế bao gồm 7 bộ phận chính, tất cả đều được tối ưu hóa cho in FDM và hoàn toàn có thể lắp ráp mà không cần dùng support.
Lưu ý: Mặc dù đã có các thông số dung sai tích hợp, tùy thuộc vào máy in, loại nhựa và chất lượng in của bạn mà các bộ phận xoay có thể chuyển động mượt mà ít hoặc nhiều.
🧩 Các linh kiện
- BaseA – giá đỡ phía dưới
- BaseB – đế trên cho cột
- Colonna (Cột) – phần trung tâm chứa rô-tơ và mũi tên
- Arrow (Mũi tên) – mũi tên định hướng được gắn trên trục trên
- AsseRotante (Trục xoay) – chốt dọc cho phép mũi tên xoay
- Tripale (Rô-tơ ba cánh) – bộ phận rô-tơ quay quanh cột
- Anello (Vòng) – giá đỡ xoay cho Tripale
⚙ Cách hoạt động
Mũi tên định hướng xoay tự do nhờ một trục dọc với dung sai lớn, đảm bảo chuyển động mượt mà ngay cả trên các máy in có độ chính xác thấp hơn.
Rô-tơ ba cánh được gắn trên một chiếc vòng bao quanh cột trung tâm. Chiếc vòng này xoay quanh cột và được giữ cố định bởi một gờ tích hợp cùng vòng chặn giúp ngăn chuyển động dọc.
🖨 Thông số in đề xuất
- Chất liệu: PLA hiệu ứng đá cẩm thạch cho phần cột;
- PLA hoặc PETG cho các bộ phận cơ khí
- Chiều cao lớp in: 0.16–0.20 mm
- Infill: 15–20%
- Support: Cần thiết cho Arrow, Base và Tripale
- Dung sai: Đã tích hợp sẵn vào mô hình để đảm bảo độ xoay mượt mà
🛠 Hướng dẫn lắp ráp
- In tất cả 7 file STL
- Chèn Trục xoay (Rotating Shaft) vào vị trí trên đỉnh của Cột (Column)
- Vặn Mũi tên (Arrow) vào trục
- Gắn Rô-tơ ba cánh (Tripale) vào Vòng (Ring)
- Đặt Vòng (Ring) quanh cột vào đúng khe của nó
- Gắn Cột (Column) vào BaseB
- Kết nối BaseA và BaseB để hoàn thiện cấu trúc
🎥 Video hướng dẫn lắp ráp
Video minh họa rõ ràng trình tự lắp ráp và cách mỗi bộ phận xoay. Bạn có thể đính kèm video này trực tiếp vào trang Thingiverse để hỗ trợ người dùng trong quá trình lắp ráp.
📁 File đính kèm
- BaseA.stl
- BaseB.stl
- Colonna.stl
- Arrow.stl
- AsseRotante.stl
- Tripale.stl
- Anello.stl
🔧 Tùy chỉnh
- Thay đổi hình dạng cánh quạt
- Tùy biến phần đế để gắn theo chiều dọc
- Thêm cảm biến từ để đo tốc độ gió
📌 Ghi chú

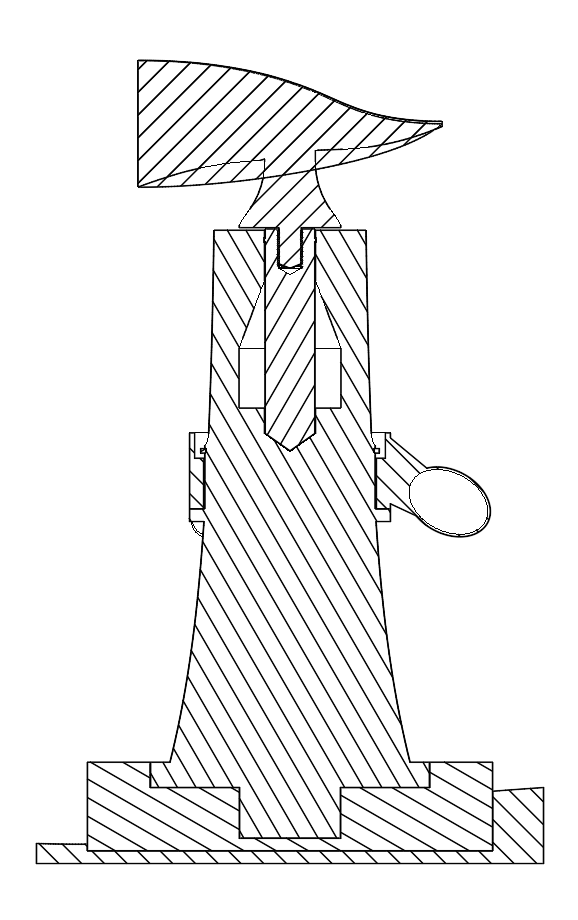

Thiết kế bởi Vinors 3D Lab – 08/03/2026. Bản vẽ kỹ thuật đầy đủ có trong file PDF đính kèm.
