Mô hình tên lửa "Ez3D Mini Lite" 3D

Ez3D-Mini-Lite

• Mẫu tên lửa mini cực hay cho các buổi bay ngoài công viên, sử dụng động cơ mini loại A.
• Các bộ phận được lắp ghép bằng băng keo - Không cần dùng keo dán!

Những cấu trúc cao và mảnh (như tên lửa) thường khá khó in. Các thiết kế của Ez3D Rocketry tận dụng công nghệ in 3D cho các bộ phận ngắn, có độ phức tạp cao như phần đuôi (fin cans) và mũi tên lửa, đồng thời kết hợp với ống thân bằng giấy cứng thương mại để làm khung máy bay.

Danh sách linh kiện:

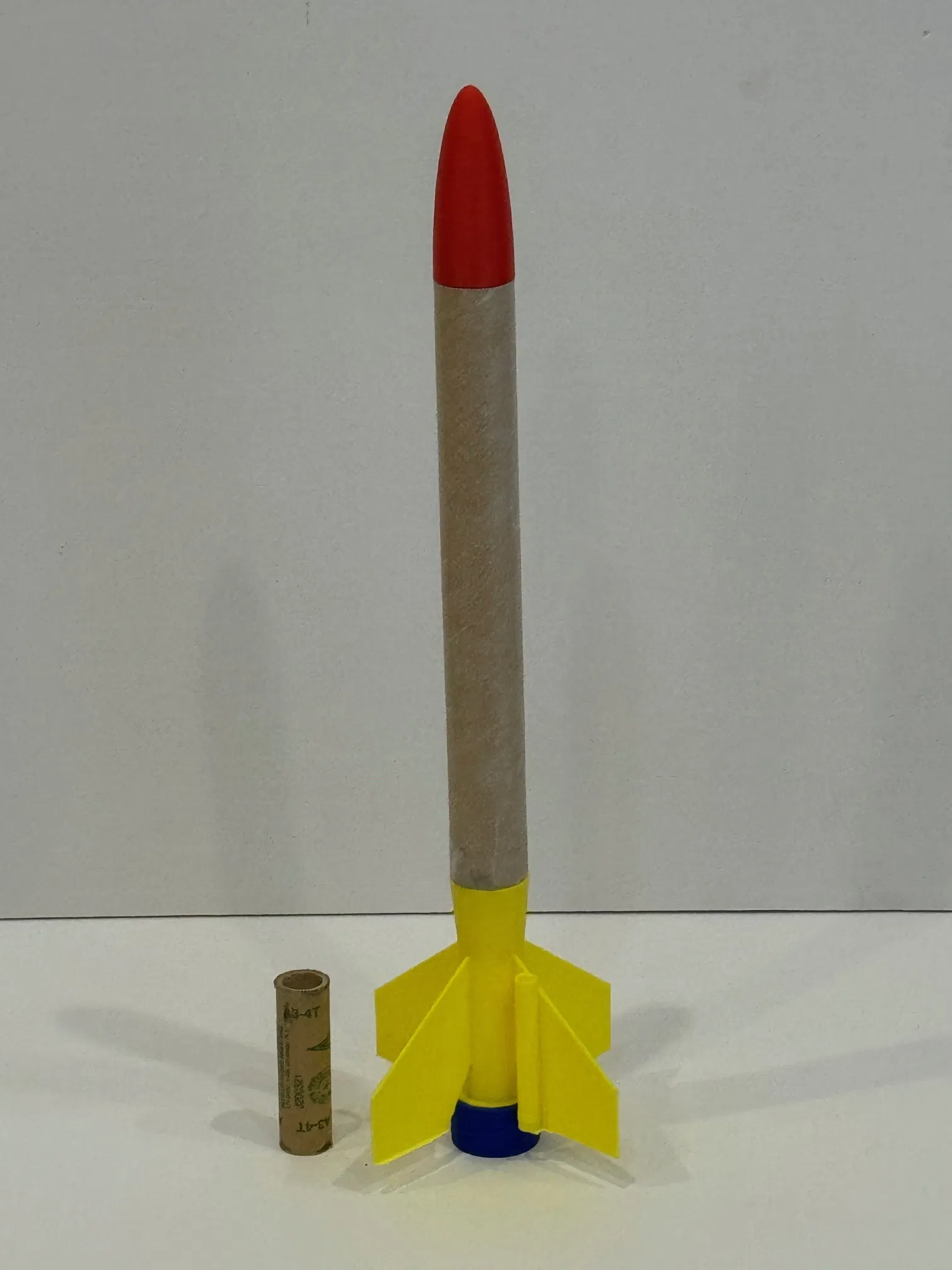

1. Ez3D-1320 Fin Can (Phần đuôi)
2. BT-20 Nose Cone (Mũi tên lửa)
3. 13mm Retainer Cap (Nắp giữ động cơ)
   • Hãy in thử các kích thước khác nhau (Không thay đổi tỷ lệ, +3%, +5%) để phù hợp với sai số khi in và độ co ngót của nhựa sau khi bay.
4. 6 inch ống thân loại BT-20
   • Một ống 18 inch tiêu chuẩn có thể làm được ba bộ kit.
   • Có kèm file hướng dẫn cắt ống bằng in 3D trong tệp dữ liệu.
5. 3 feet dây Kevlar làm hệ thống thu hồi (Recovery Harness)
   • Đã thử nghiệm bay thành công với dây Kevlar bện đen 9KM DWLIFE (1.3mm, 300 lb), các loại khác cũng có thể dùng được.
6. 12 inch dây dù (tùy chọn).
7. Băng keo.

Hướng dẫn lắp ráp:

LƯU Ý: Mỗi loại máy in và nhựa đều có độ sai số khác nhau

- Kiểm tra độ khít của các chi tiết trước khi lắp ráp và mài nhẹ nếu cần.

1. Buộc dây hệ thống thu hồi vào lỗ trên phần đuôi (Fin Can).
2. Luồn dây thu hồi qua ống thân.
3. Lắp ống thân vào phần trên của đuôi.
4. Dán băng keo cố định ống thân vào đuôi - lưu ý đừng chặn lỗ phóng tích hợp.
5. Buộc đầu còn lại của dây thu hồi vào phần mũi tên lửa.
6. Buộc dây dù vào dây thu hồi gần phía đầu mũi tên lửa.

Chuẩn bị phóng:

1. Cho 1 hoặc 2 miếng bông chống cháy vào ống thân.
2. Nhét dây thu hồi và dây dù vào trong ống thân.
3. Đặt phần mũi lên trên ống thân - đảm bảo độ khít vừa phải.
4. Lắp động cơ vào phần đuôi.
5. Vặn nắp giữ động cơ vào đế của đuôi.
   • Tùy thuộc vào máy in, các kích thước lớn hơn có thể vừa hơn.
   • Sau vài lần bay, kích thước nhỏ hơn có thể sẽ vừa vặn hơn.
6. Phóng tên lửa theo quy trình tiêu chuẩn.

Động cơ khuyến nghị và hiệu suất:

1/2A3-2T hoặc 4T = 170 ft (Độ trễ tối ưu = 2.9 s)

A10-3T = 370 ft (Độ trễ tối ưu = 3.5 s)

A3-4T = 400 ft (Độ trễ tối ưu = 3.9 s)

LƯU Ý QUAN TRỌNG SAU KHI BAY:

• Vật liệu in 3D sẽ bị co lại sau khi làm nguội từ nhiệt độ của động cơ.
• Việc tháo động cơ có thể trở nên khó khăn hoặc không thể thực hiện sau một hoặc vài lần bay.
• Nắp giữ động cơ loại nhỏ hơn có thể sẽ lắp vừa hơn sau lần bay đầu tiên.
• Nếu nắp giữ cũ không dùng được nữa, bạn có thể dùng băng keo hoặc lực ma sát để giữ động cơ.
• Nhựa PLA dễ bị co ngót nhất, các loại nhựa khác có thể bền hơn.

Toàn bộ bộ kit có thể chứa vừa trong một túi Ziplock cỡ sandwich!
