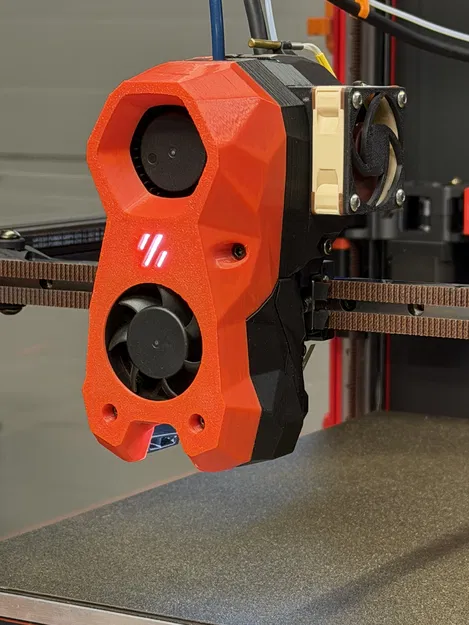

Nắp CW2 Voron 2.4 cho Nitehawk-SB — Noctua & Wathai 4010, nguồn 24V từ TAP V2

Cập nhật ngày 13-03-2026

⚠ Lưu ý quan trọng — Noctua và Wathai

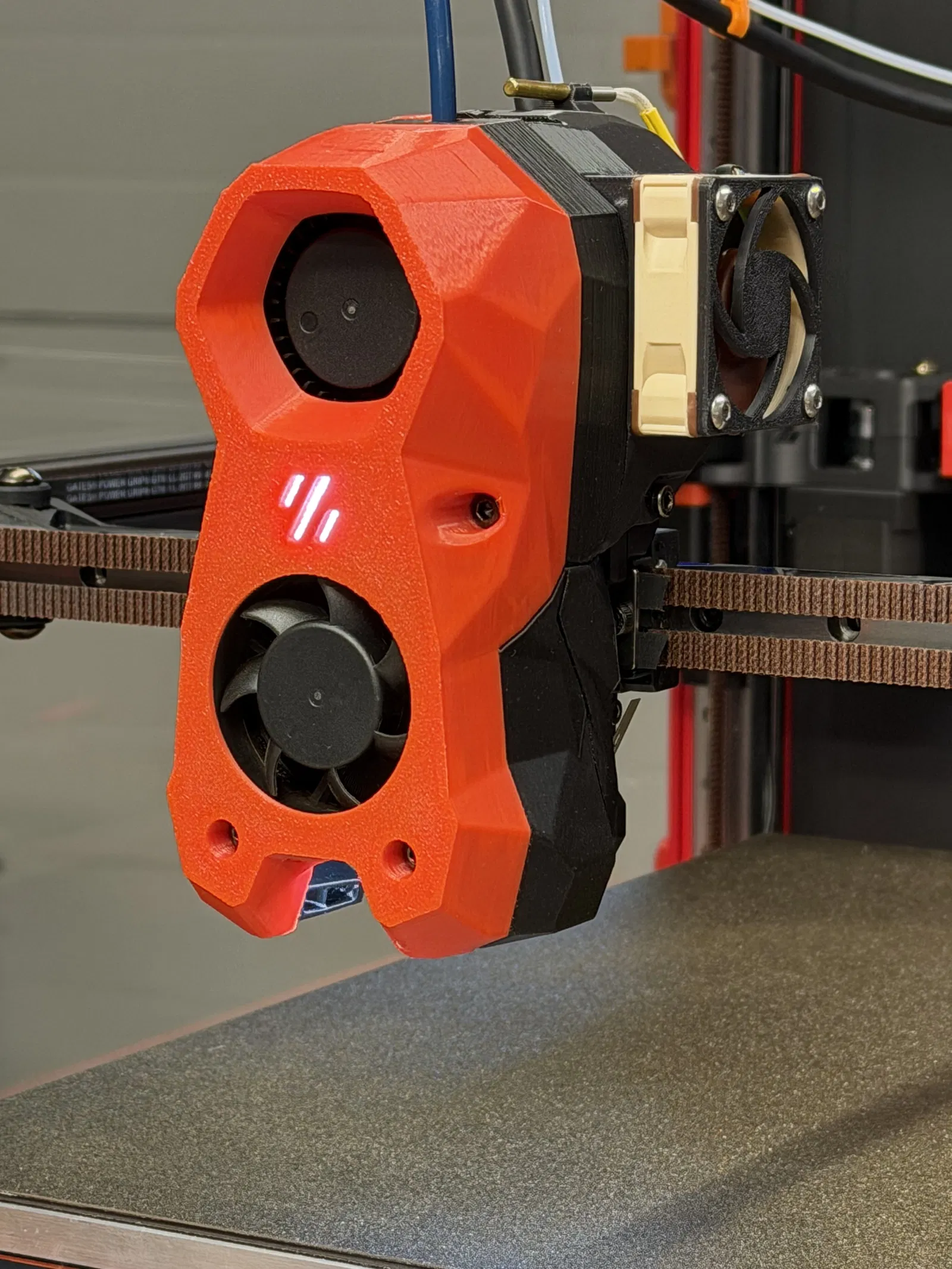

Sau khi thử nghiệm, mình nhận thấy quạt Noctua NF-A4x10 dù chạy êm hơn đáng kể nhưng lại khá dày, dễ bị cạ vào dây đai Z của động cơ phía trước bên phải — đặc biệt là khi lắp thêm lưới bảo vệ. Nếu cấu hình máy của bạn cũng như vậy, mình khuyên dùng phiên bản Wathai 4010 (Rev2). Quạt Wathai có thể ồn hơn một chút nhưng lại cực kỳ gọn, không lo cạ dây đai và nhìn cũng thẩm mỹ hơn nữa. 🙂

Nếu bạn đã quen tay hàn mạch, việc thay thế giữa hai loại quạt này chỉ mất tầm 10–20 phút — nên bạn cứ thoải mái thử Noctua trước, nếu không ưng thì đổi sang Wathai sau cũng chẳng sao.

Các tính năng chính

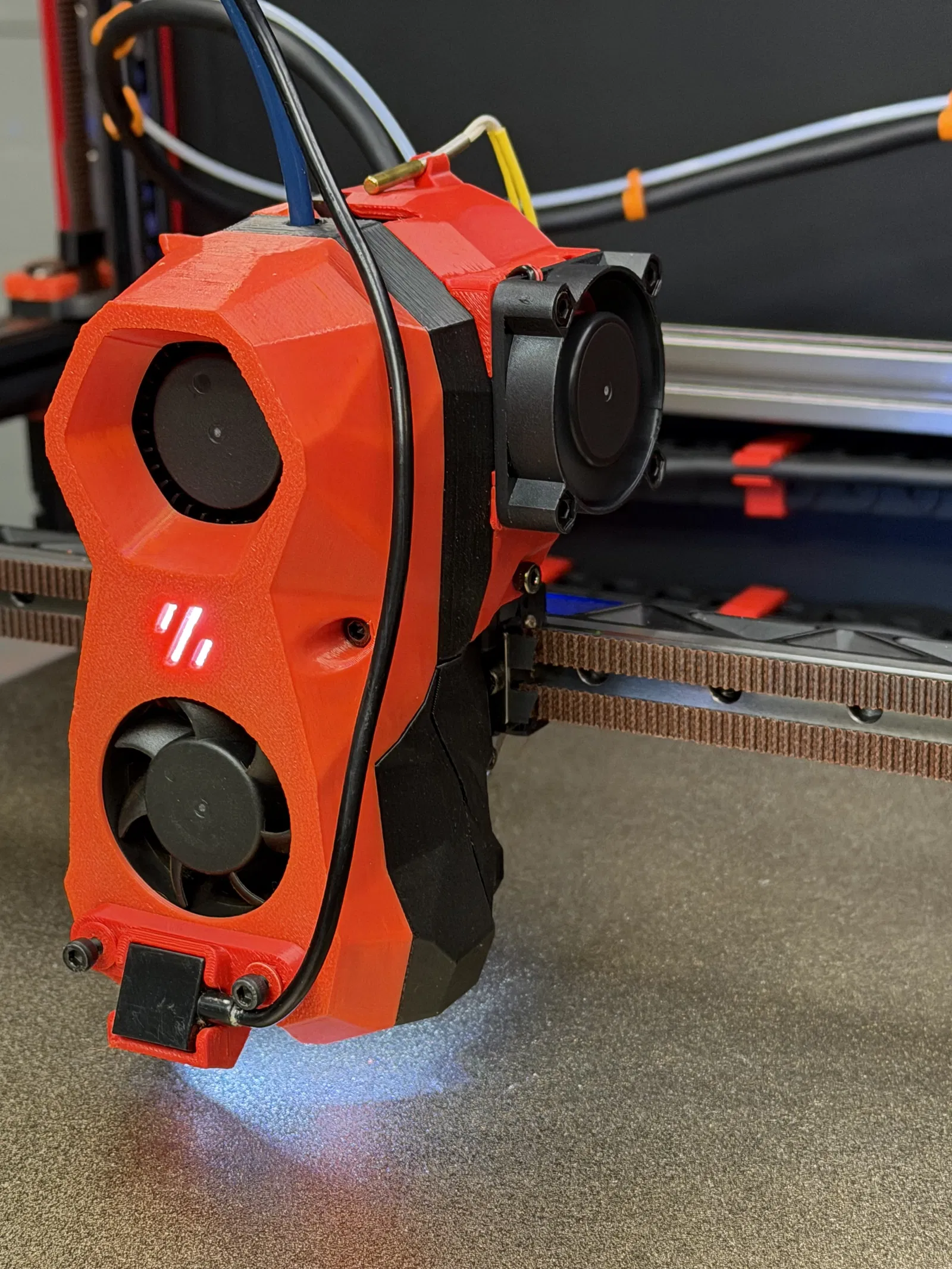

• Hỗ trợ hai loại quạt (Rev2): Tương thích với cả Noctua NF-A4x10 24V và Wathai 4010 — tùy chọn dựa trên khoảng trống dây đai Z của bạn.

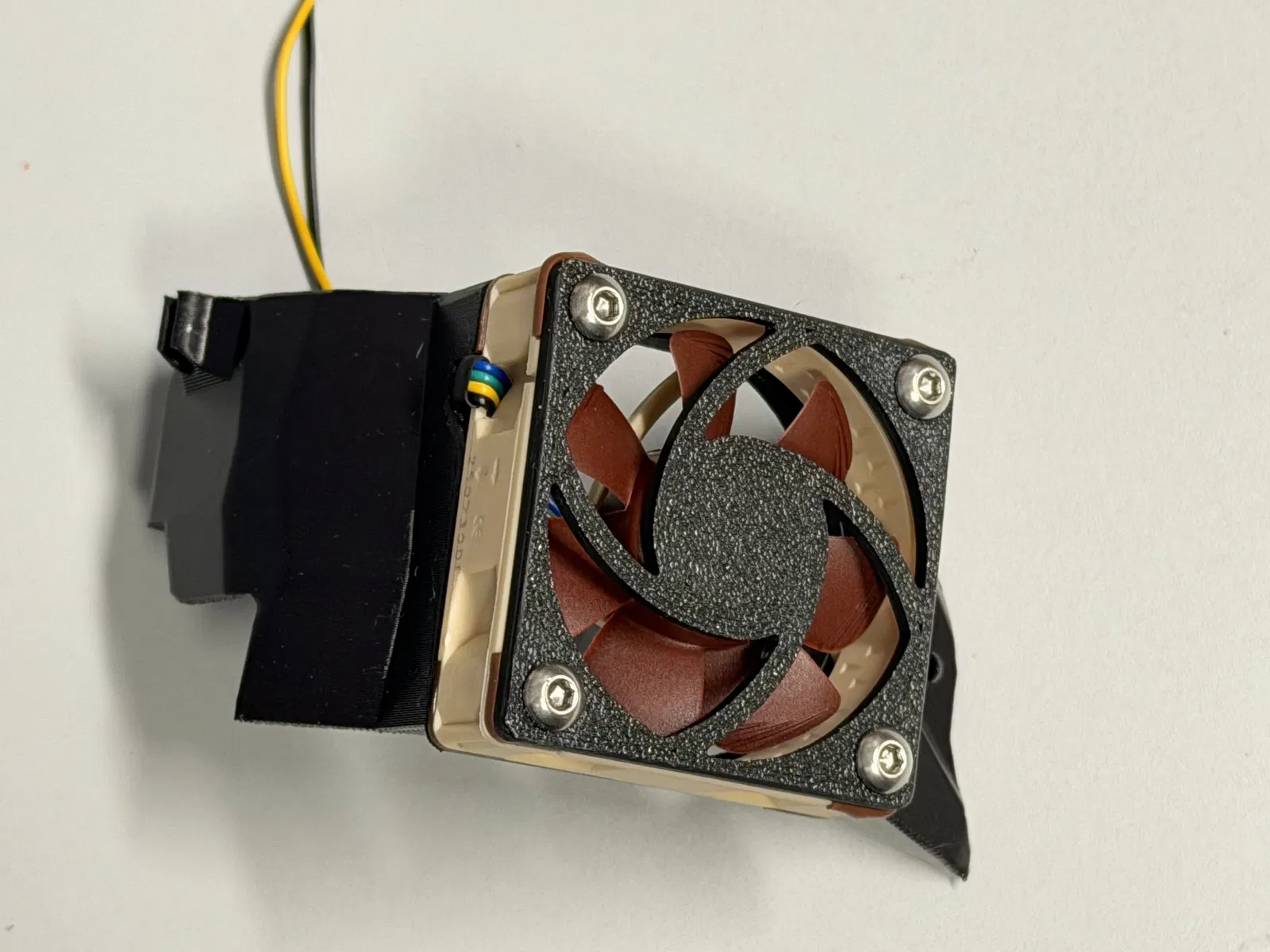

• Tích hợp lưới bảo vệ: Có sẵn lưới bảo vệ dạng xoắn ốc (chỉ dành cho Noctua — Wathai không cần dùng).

• Đấu dây: Làm mát liên tục (always-on) bằng cách đấu trực tiếp vào nguồn 24V từ ChaoticLab Tap V2.

Các bước lắp đặt

1. In linh kiện: In nắp đậy (cover) và lưới bảo vệ (nếu dùng quạt Noctua). Hãy dùng nhựa ASA hoặc ABS để đảm bảo khả năng chịu nhiệt tốt nhất trong buồng in.

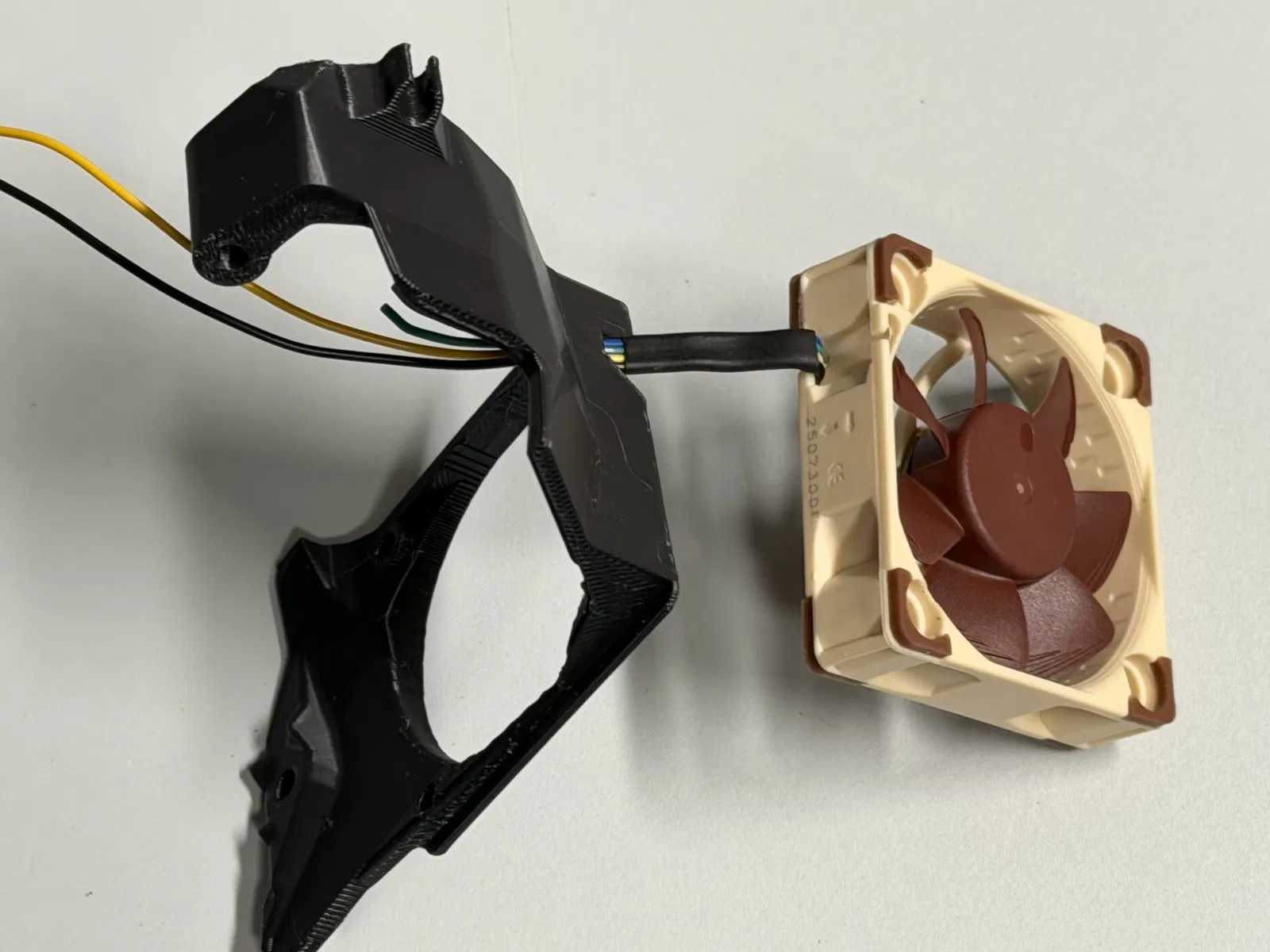

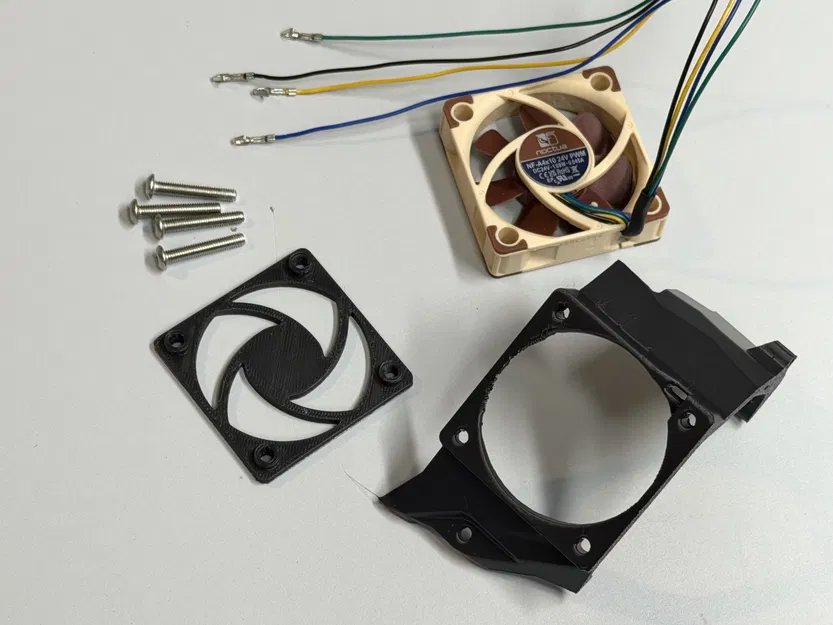

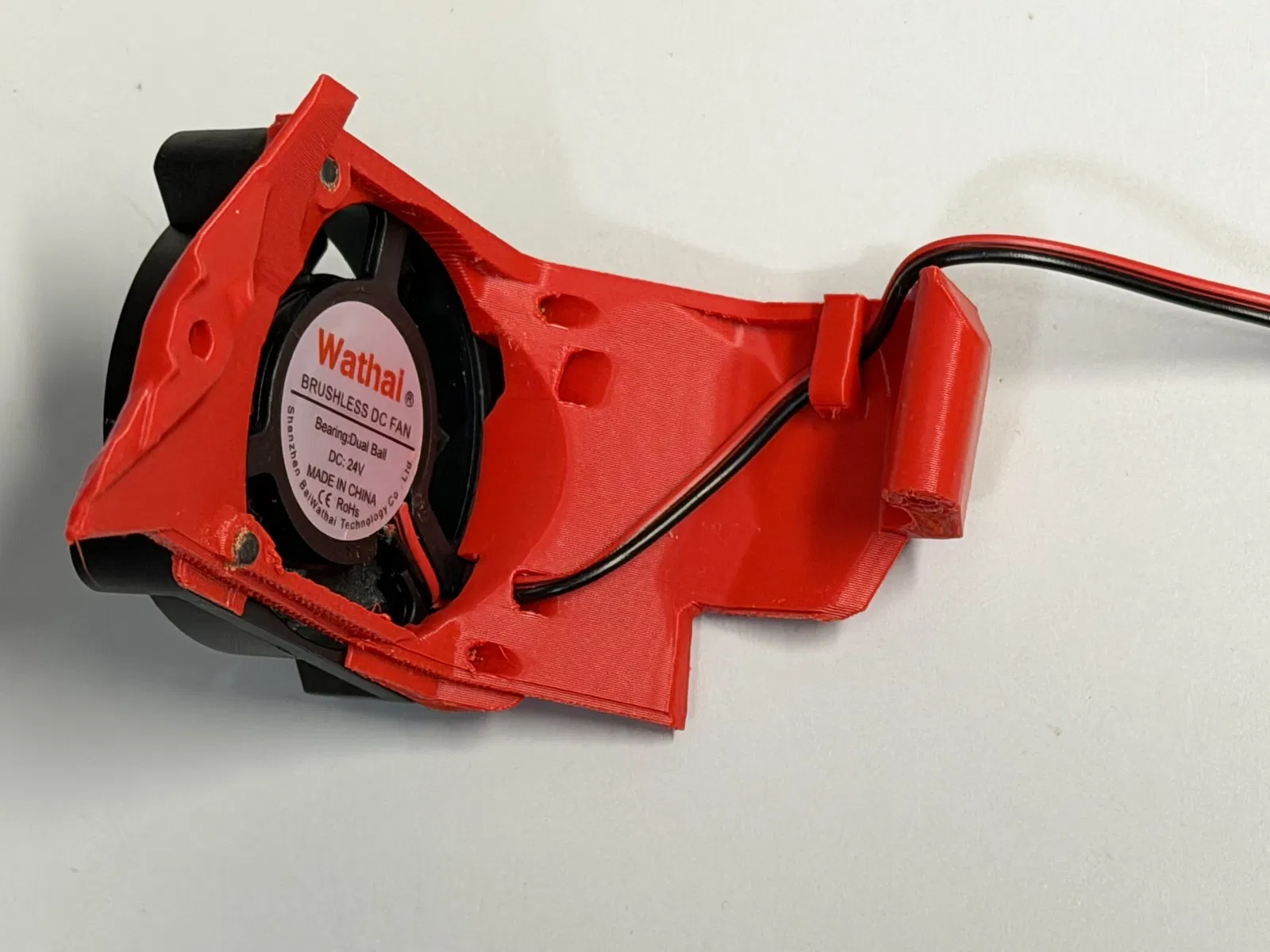

2. Gắn quạt: Lắp quạt vào nắp CW2. Với Noctua: cố định cả quạt và lưới bảo vệ bằng bốn ốc M3x16mm FHCS (đầu bằng). Với Wathai: bắt trực tiếp quạt vào — không cần dùng lưới.

3. Định vị nắp: Gắn nắp (đã lắp quạt) vào đầu in trước. Việc này giúp bạn đo chính xác độ dài dây điện cần thiết để nối tới nguồn Tap V2 trước khi cắt dây. (Hoặc bạn có thể tự làm một bộ dây mới).

4. Đấu nguồn 24V: Nối dây + và − của quạt trực tiếp vào đường nguồn 24V cấp cho ChaoticLab Tap V2 (Đỏ + / Đen −). Với Noctua: Dây Vàng (+) và Đen (−). Dây Xanh lá (RPM) và Xanh dương (PWM) không sử dụng.

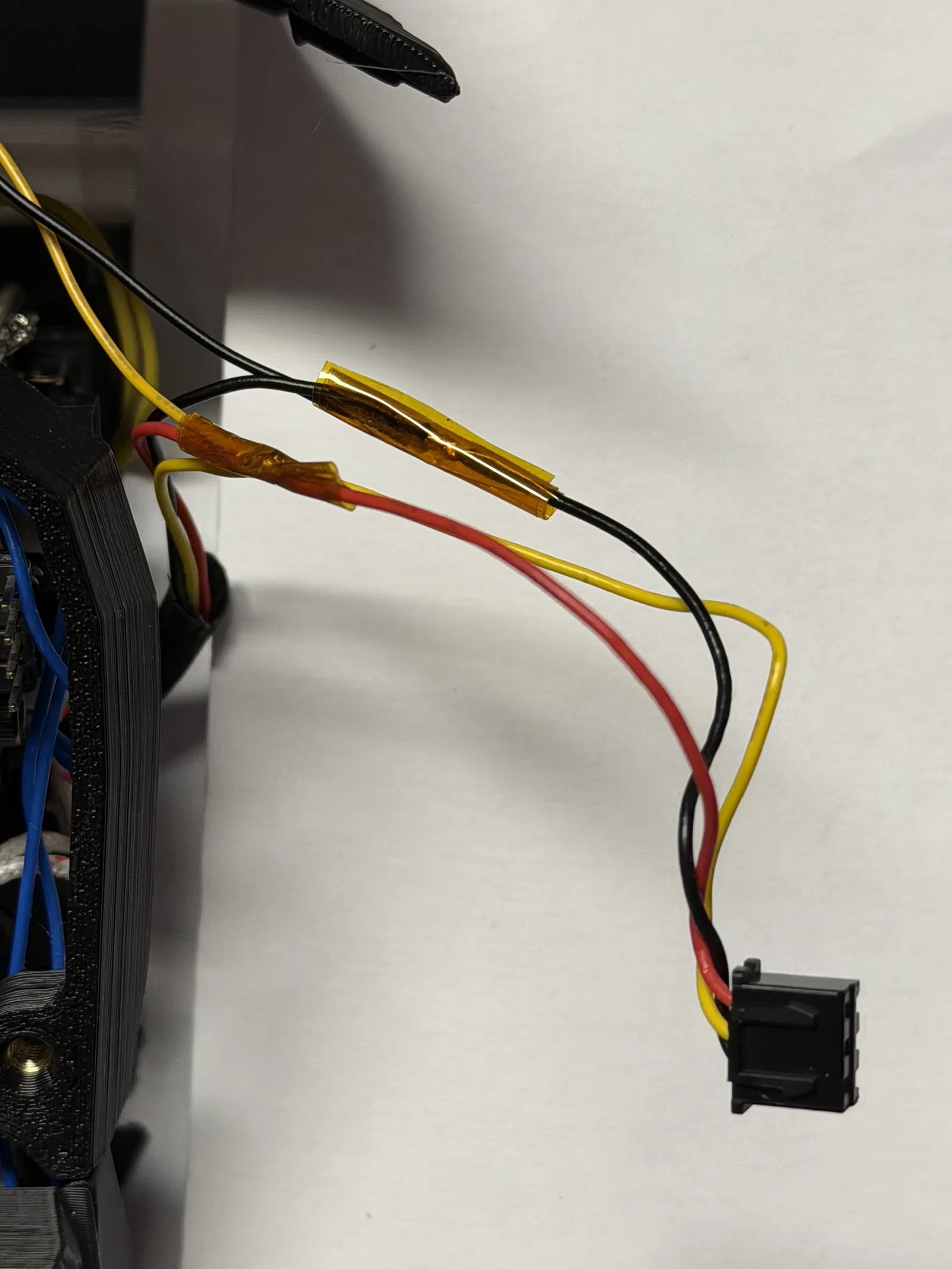

5. Cách điện & Đi dây: Sử dụng băng keo Kapton hoặc ống co nhiệt để bảo vệ các mối nối. Đi dây qua khe ở cạnh nắp, đảm bảo dây không bị vướng vào bo mạch (PCB) của đầu in.

6. Hoàn thiện: Kiểm tra xem dây đã gọn gàng chưa, sau đó cố định toàn bộ cụm nắp vào bộ Clockwork 2.
