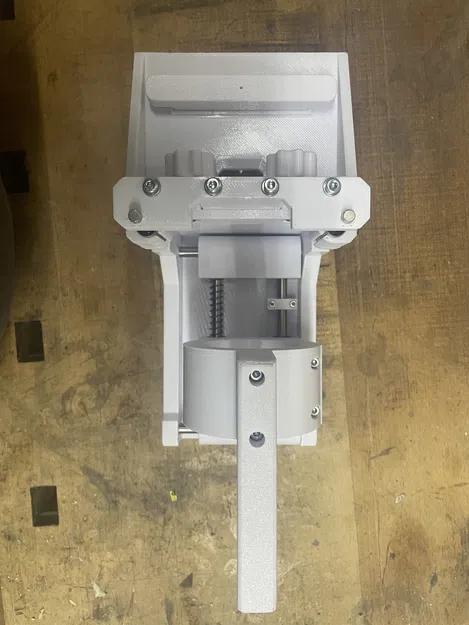

Bộ gá Domino cho máy phay cầm tay (Domino router jig)
Tự tay in bộ gá Domino cho máy phay với thiết kế cải tiến, tích hợp bạc đạn trục Z cho độ chính xác cao. Tài liệu chi tiết bao gồm danh sách vật tư và lưu ý khi chọn loại nhựa in để đạt hiệu quả tốt nhất.
Mô tả
Lấy cảm hứng từ thiết kế của JSK-Studio (https://www.youtube.com/watch?v=NX5H3UaoFl0), mình đã tự thiết kế lại một phiên bản tùy chỉnh từ đầu, có tích hợp thêm bạc đạn cho trục Z.
Những linh kiện bạn cần chuẩn bị ngoài các chi tiết in 3D:
- 2 thanh ty 8mm dài 116mm
- 2 thanh ty 8mm dài 114mm
- 2 thanh ty 6mm dài 105mm
- 4 bạc đạn LM6UU
- 8 bạc đạn LM8UU
- 1 lò xo đường kính 11mm, dài 45mm
- 4 ốc M4x35mm
- 4 ốc M4x25mm
- 6 đai ốc vuông M4
- 2 ốc cấy nhiệt (Heated Inserts) M5
- 2 ốc lục giác M6x30mm
Phần chi tiết chặn (stop piece) cần thêm:
- 2 ốc M3x15mm
- 2 ốc cấy nhiệt M3
Mình có dùng thêm dải băng dán cao su 1x10mm để tăng độ bám. Máy Domino gốc có hành trình X là 14mm, còn bản này là 15mm.
Mình in bằng đầu phun 0.6mm với nhựa PETG, nhưng mình khuyên bạn nên dùng nhựa PLA cho phần đế sẽ tốt hơn, vì PETG dễ bị cong vênh ở các góc.
