Hộp đựng cho khay kính áp tròng Bausch + Lomb
Hộp đựng kính áp tròng Bausch + Lomb có thiết kế nắp đóng bằng nam châm tiện lợi. Bản thiết kế đi kèm hai kiểu dáng bầu dục và hạt đậu, sử dụng chốt bản lề từ dây filament và nam châm 8x2 mm, mang lại sự gọn gàng và chắc chắn khi sử dụng.
Mô tả
Mình đã thiết kế một chiếc hộp đựng có nắp đóng bằng nam châm cho hộp đựng kính áp tròng Bausch + Lomb.
Bao gồm hai phiên bản thiết kế:
-

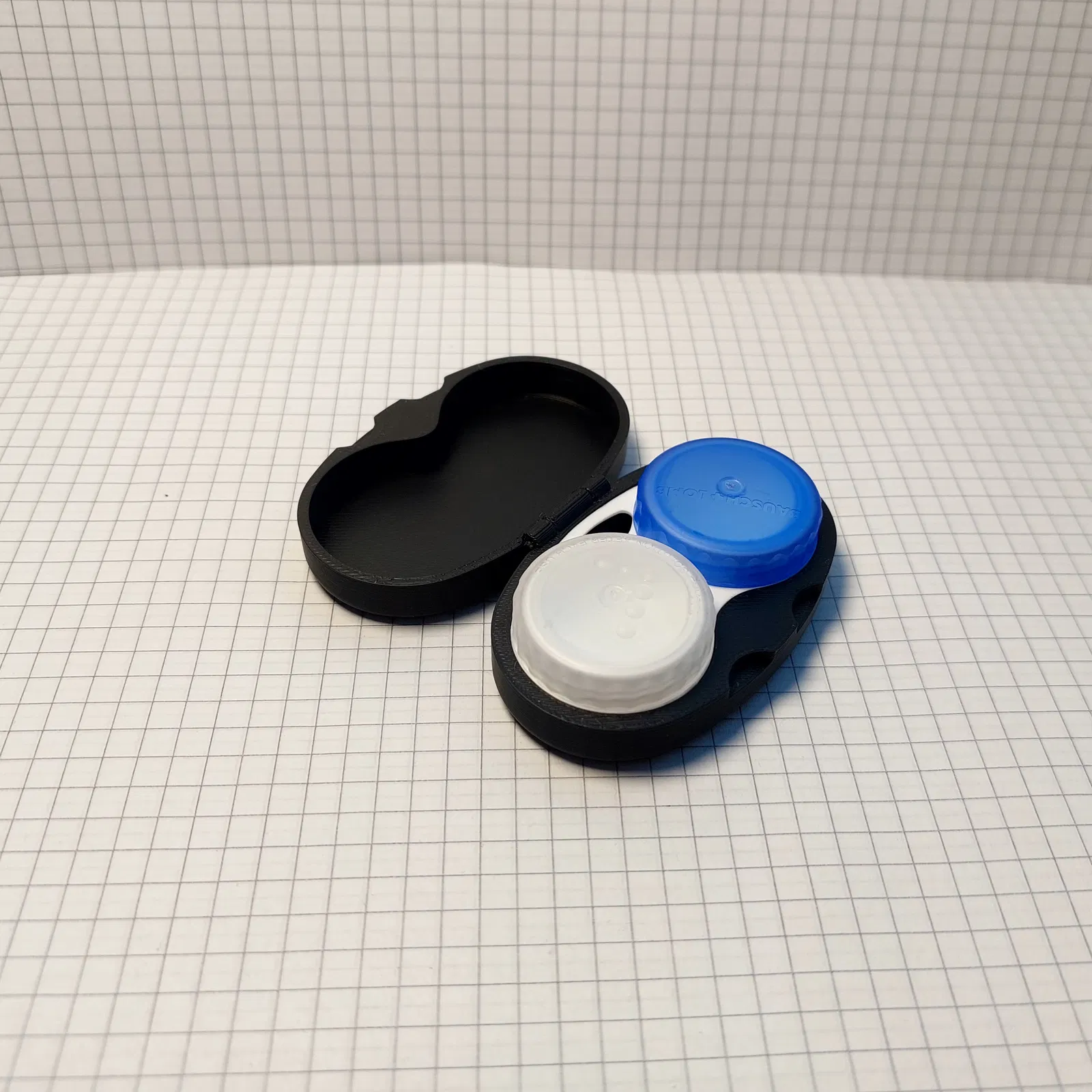

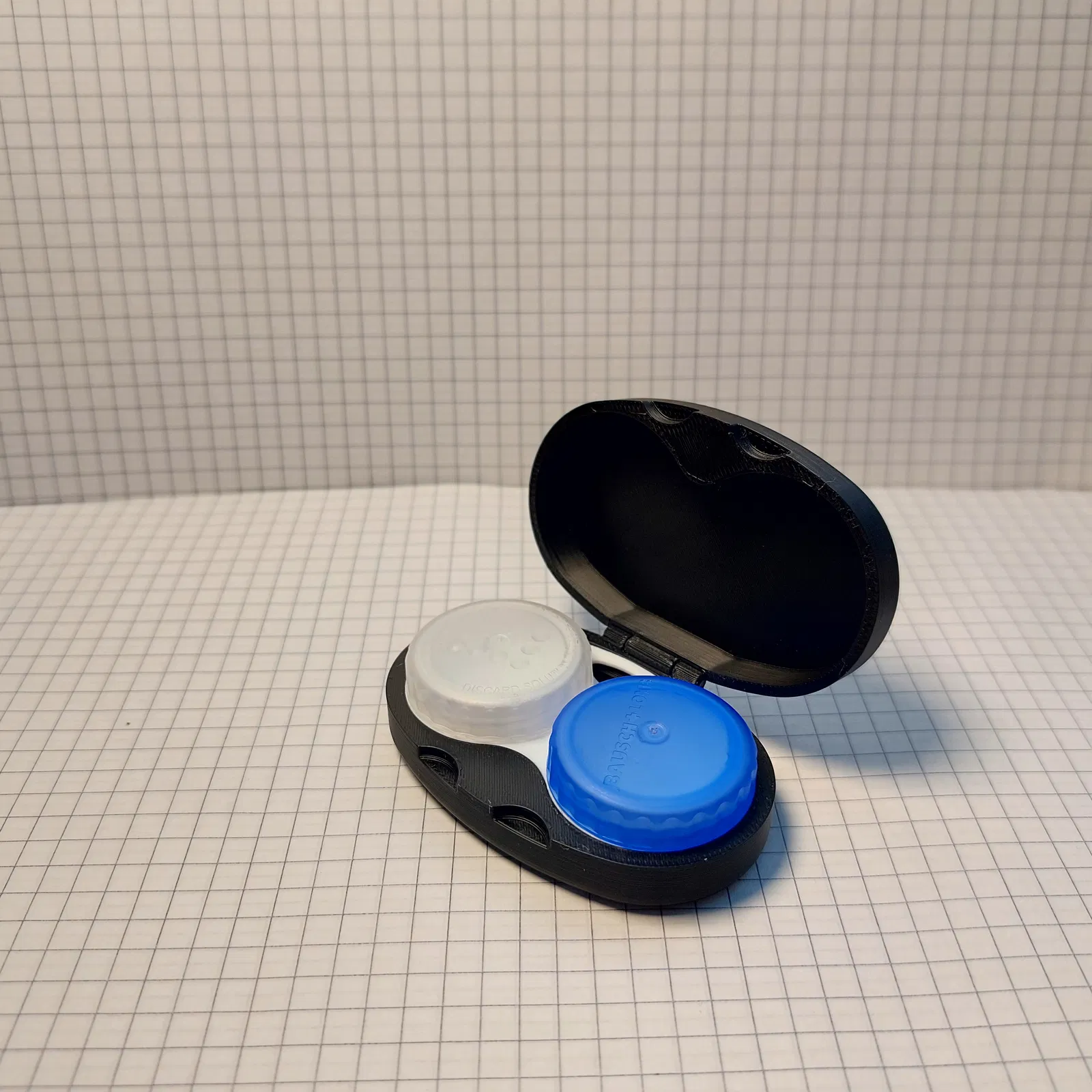

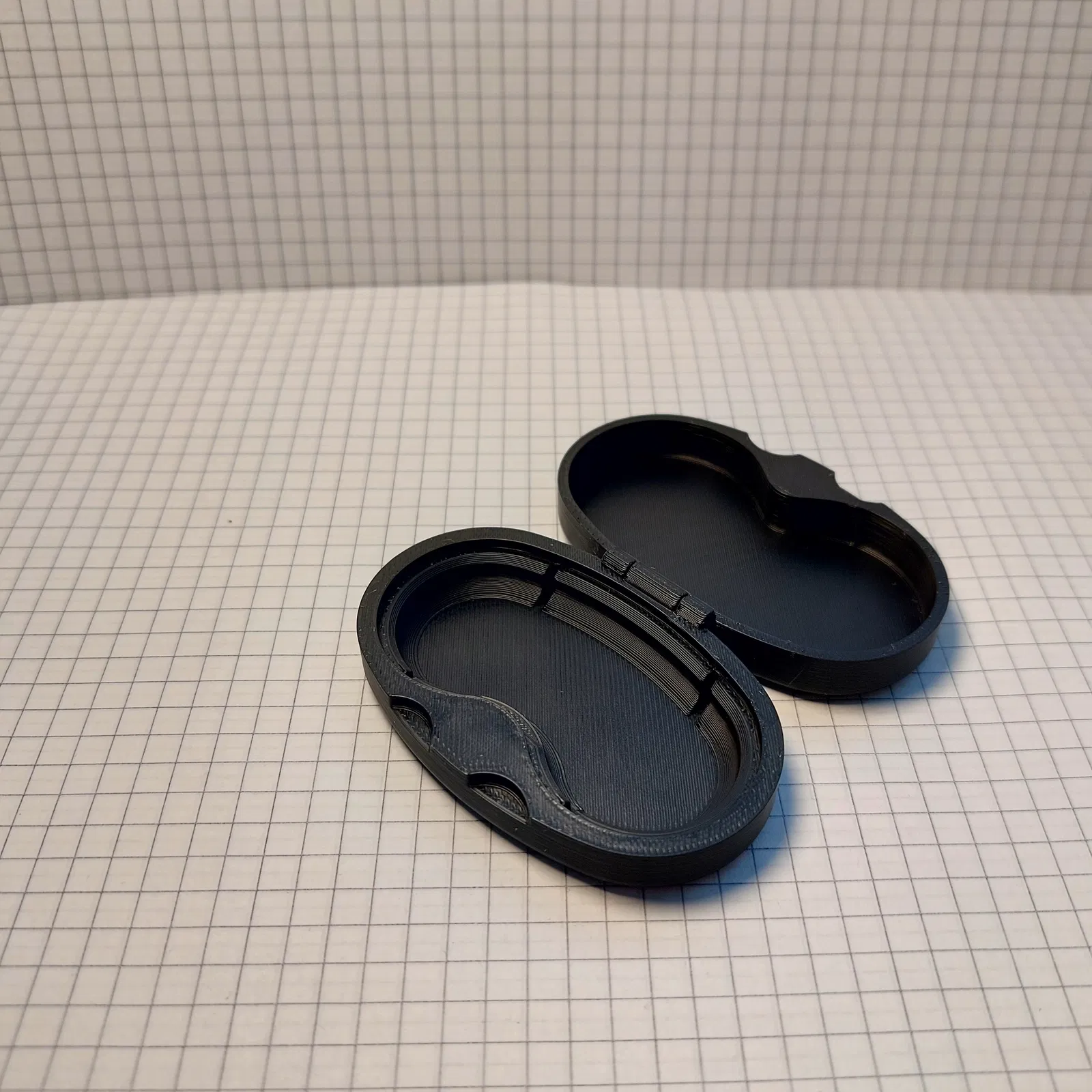

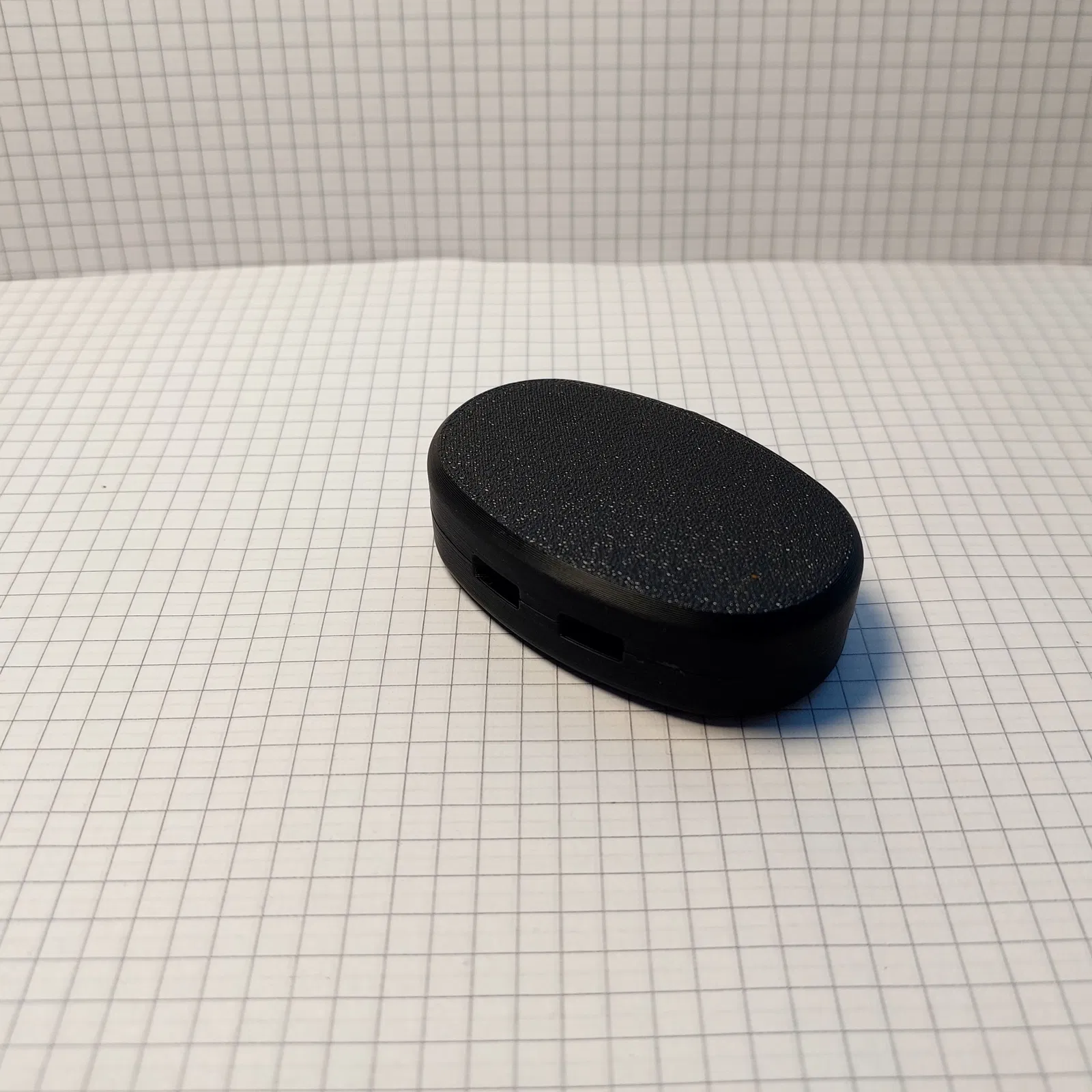

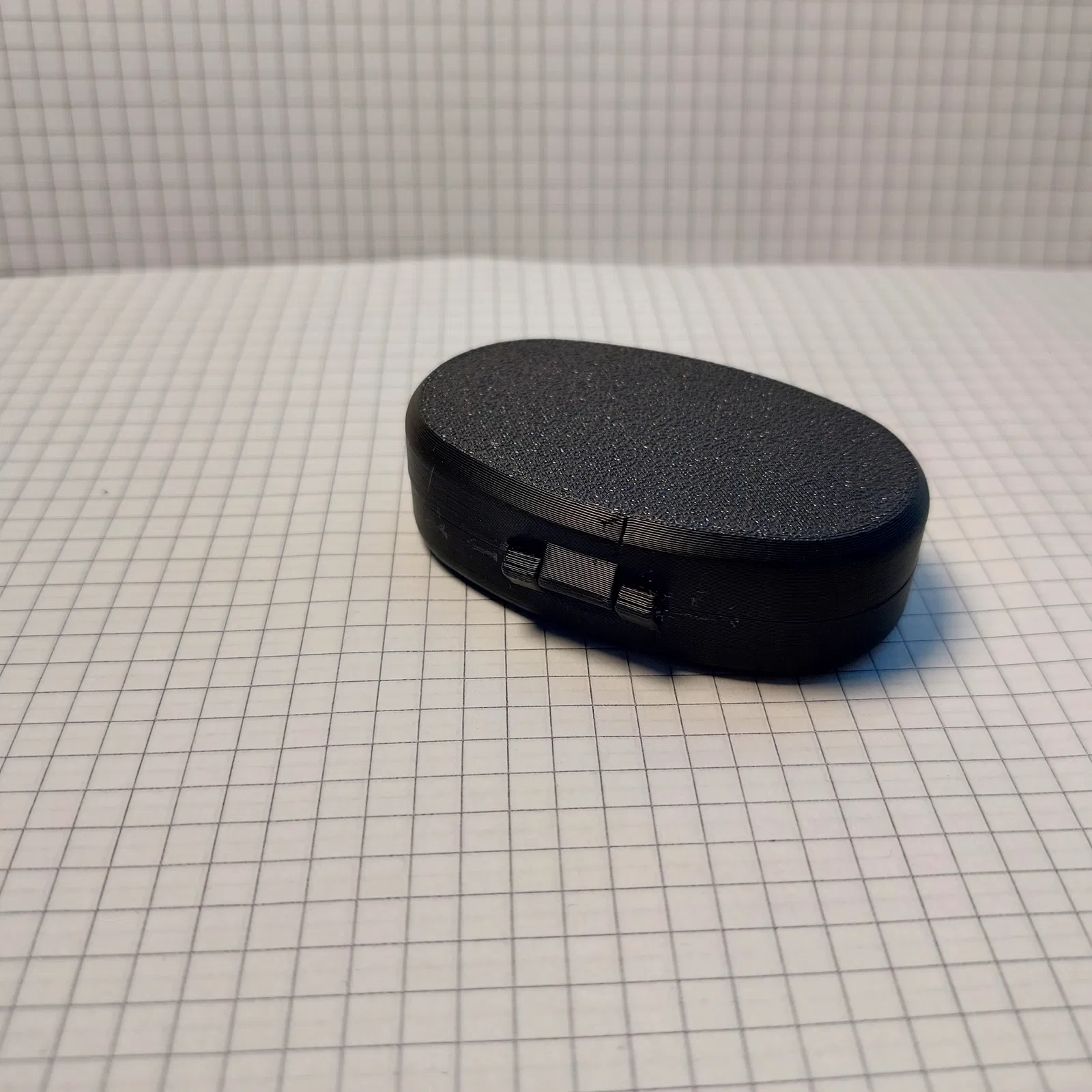

Phiên bản hình bầu dục đối xứng
-

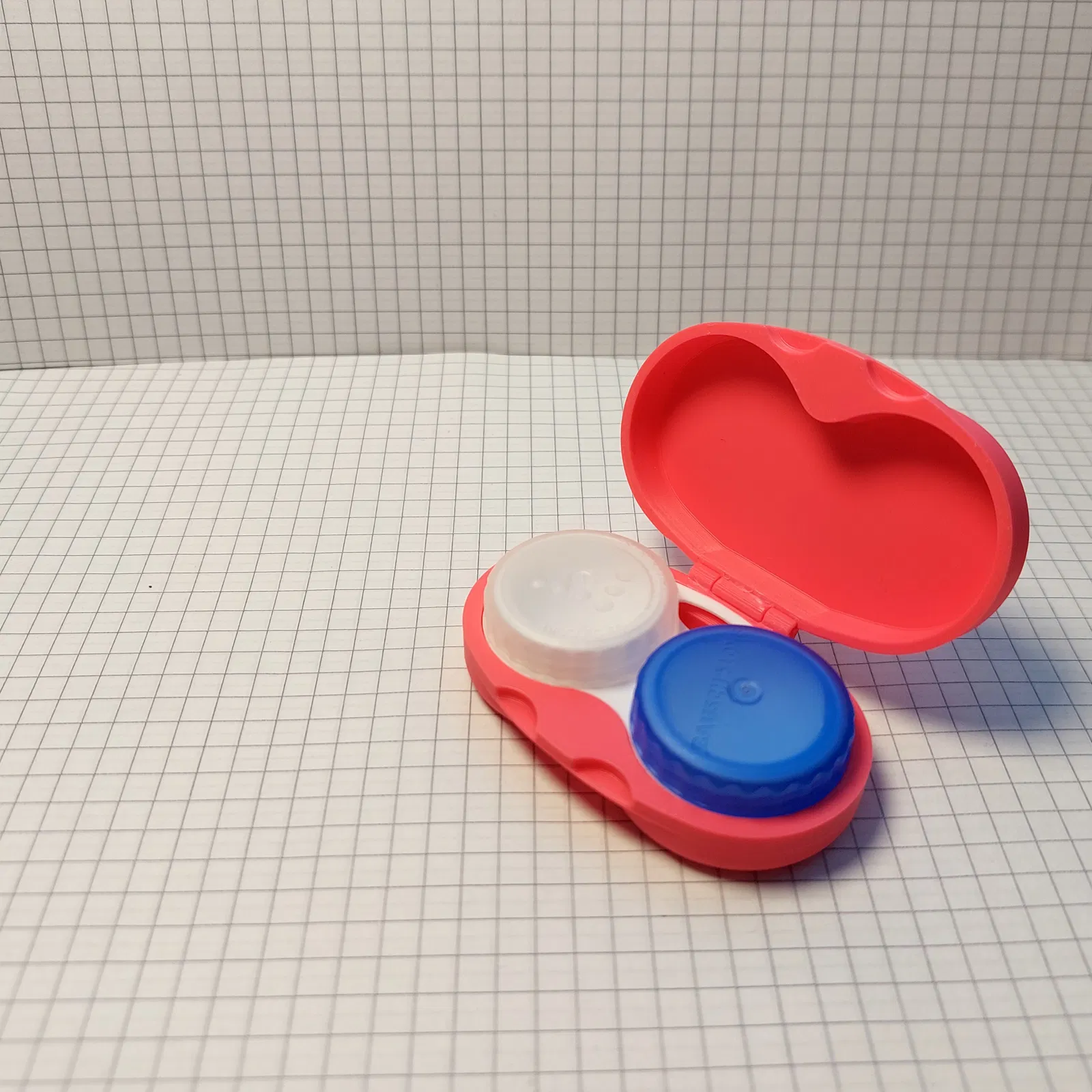

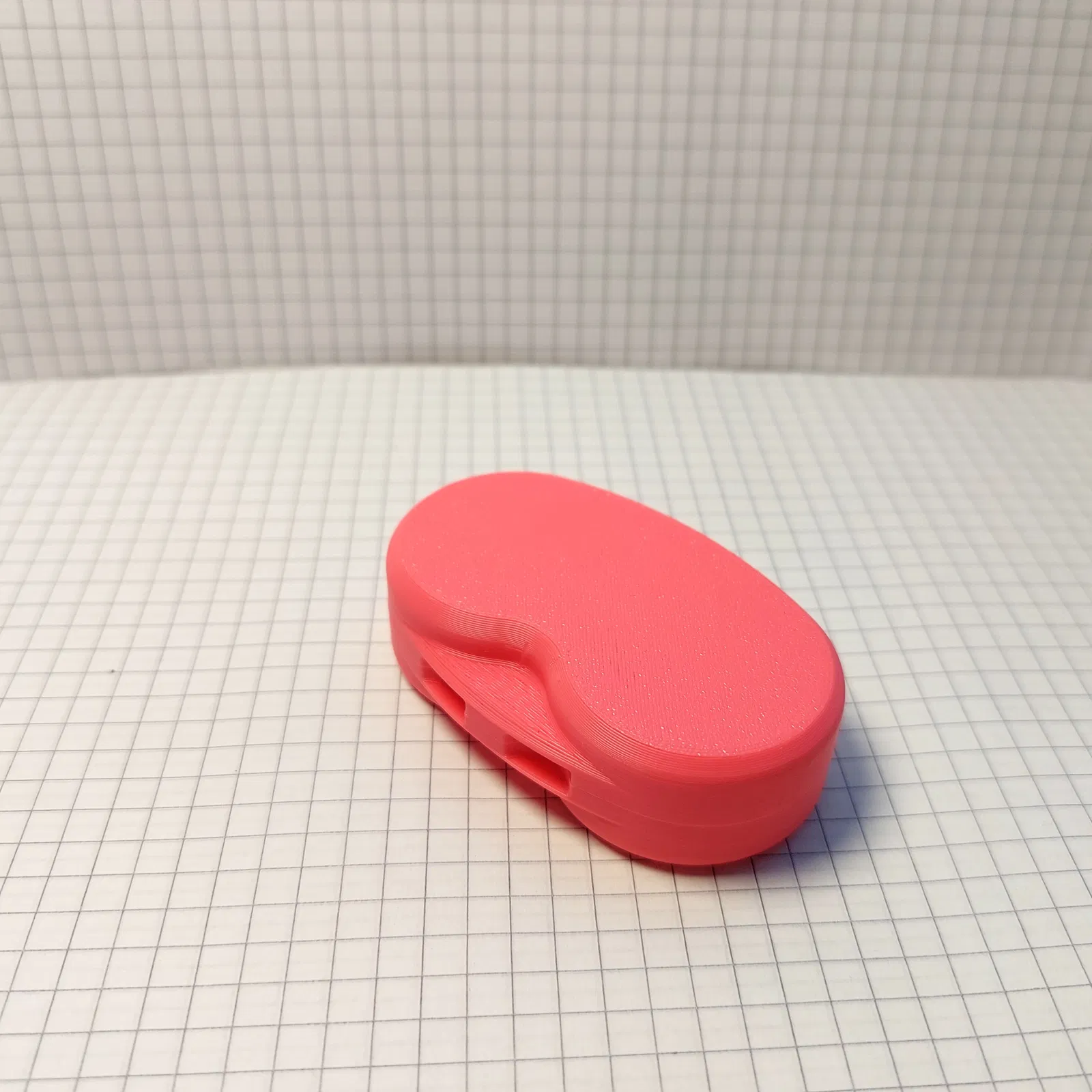

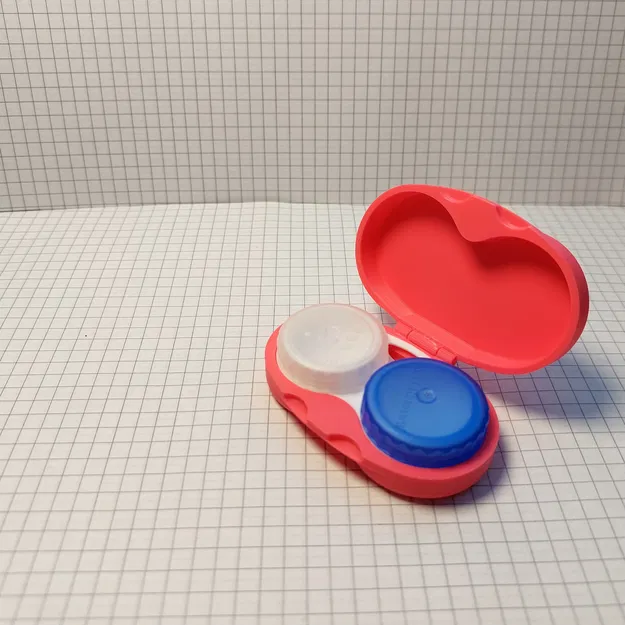

Phiên bản hình "hạt đậu"

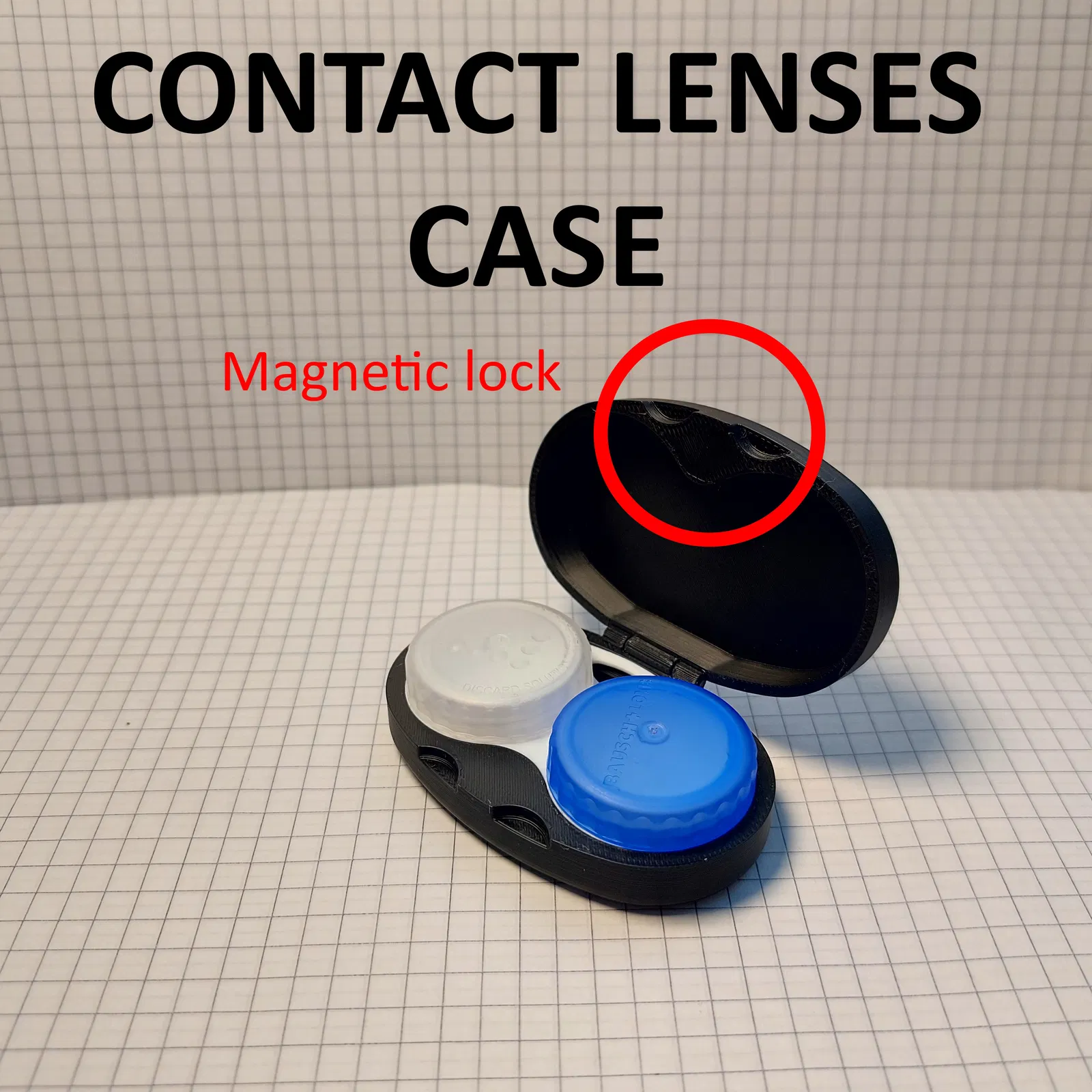

Cả hai phiên bản đều sử dụng nam châm 8×2 mm để giữ hộp đóng chặt.
Nếu bạn muốn tùy chỉnh thiết kế, mình có đính kèm liên kết Onshape. Tuy nhiên, cần lưu ý là mô hình này phát triển khá tự phát trong quá trình thiết kế, nên có thể sẽ hơi khó để điều hướng cây tính năng (feature tree).
Lắp đặt nam châm
Mô hình được thiết kế cho nam châm 8 × 2 mm.
Khi in với độ cao lớp 0.2 mm, điểm tạm dừng để đặt nam châm vào sẽ rơi vào khoảng lớp 48. Điểm tạm dừng này không được tích hợp sẵn trong file in, nên bạn cần tự thêm thủ công trong slicer của mình.
Trước khi tiếp tục in, hãy dán cố định nam châm vào vị trí. Nếu không, nó có thể bị hút vào đầu in (cụm nozzle) trong quá trình in.
Lưu ý khi in
-
Phiên bản hình hạt đậu cần hỗ trợ (supports)
-
Để đạt kết quả thẩm mỹ tốt nhất, mình khuyên dùng vật liệu hỗ trợ interface
-
Ngoài ra, mô hình này có thể in bình thường mà không cần cài đặt đặc biệt nào khác.
Lắp ráp

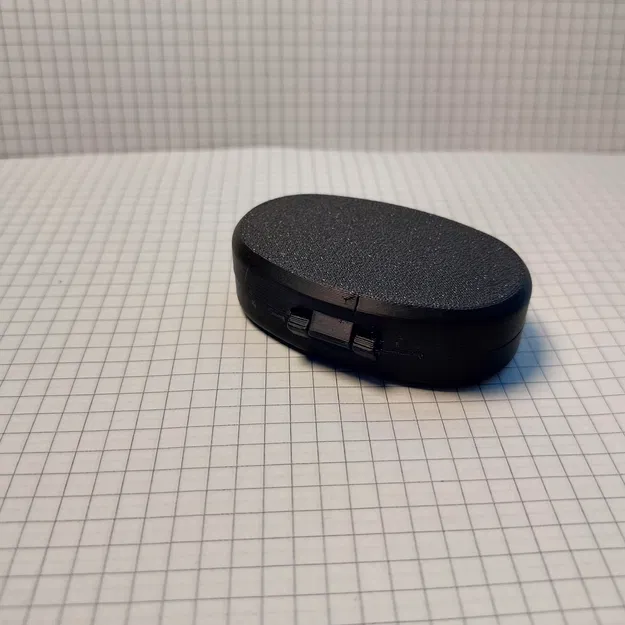

Để hoàn thiện, bạn sẽ cần một đoạn dây nhựa (filament) dài khoảng 2 cm để làm chốt bản lề.
Chỉ cần cắt một đoạn filament ngắn và chèn vào bản lề để kết nối hai phần lại với nhau.
Bán sản phẩm in
Nếu bạn muốn bán các bản in từ mô hình này, vui lòng ủng hộ công sức của mình bằng cách mua mô hình trên Cults3D.
Bạn có thể tìm thấy tại đây: https://cults3d.com/en/3d-model/various/case-for-the-bausch-lomb-contact-lens-container-dandyblazek
Giấy phép
