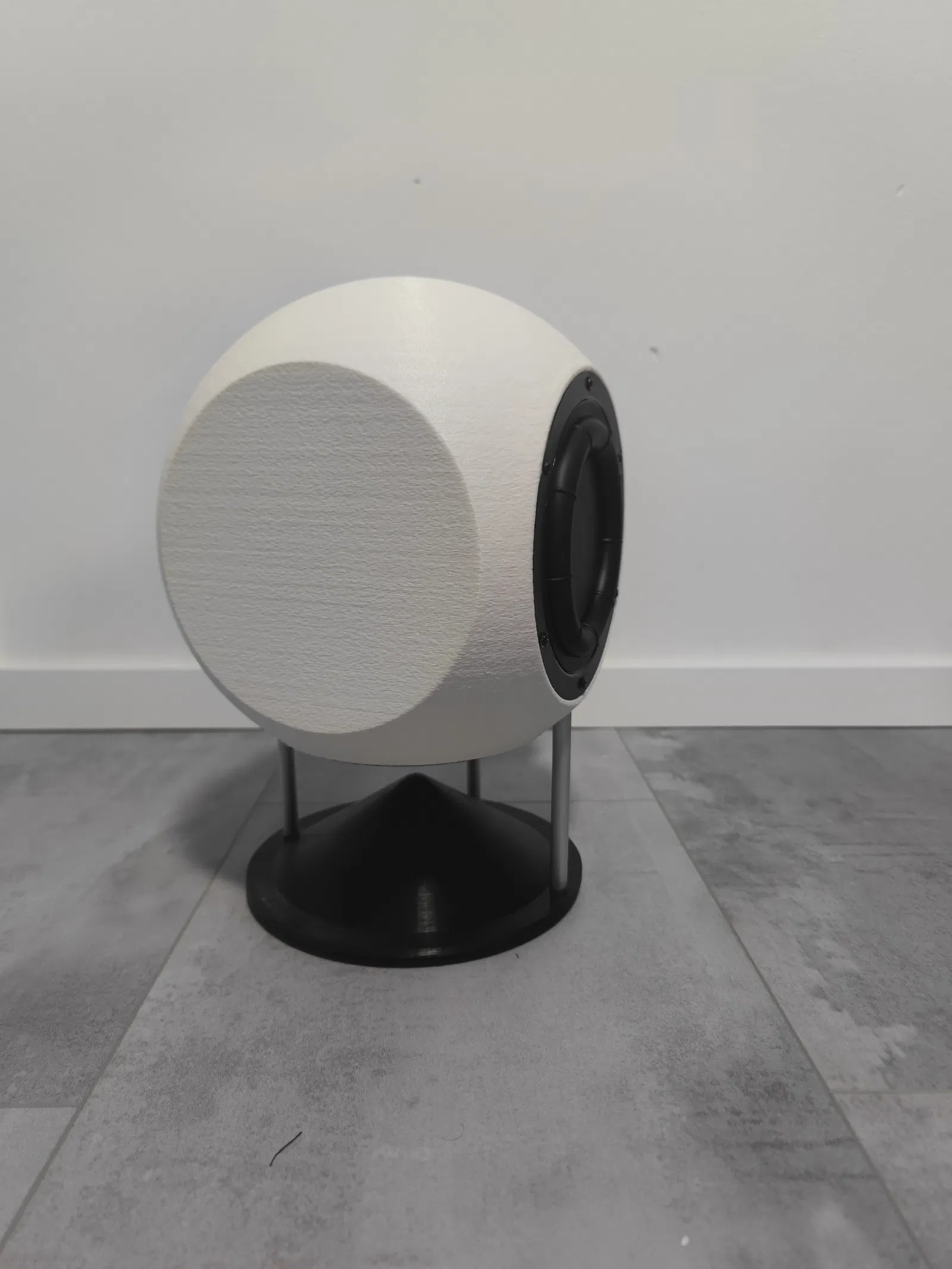

Copie conept 1 Subwoofer - Loa siêu trầm 5.25 inch

Thông số kỹ thuật

• Dải tần đáp ứng: 28Hz đến 200Hz.
• Độ linh hoạt: Thiết kế phù hợp cho cả cấu hình active (có tích hợp amply) và passive (thụ động).

Kỹ thuật & Chi tiết in ấn

Để chịu được áp suất cao từ âm trầm, thùng loa được thiết kế tối ưu hóa độ kín khí và độ cứng vững:

• Chất liệu: Rapid PLA.
• Nozzle: 0.8mm (để tối ưu độ bám dính giữa các lớp và tốc độ in).
• Độ dày tường: 4 solid perimeters, tạo ra lớp vỏ dày 3.2mm cực kỳ kín khí.
• Infill: 30% Gyroid giúp giảm thiểu tối đa hiện tượng cộng hưởng thùng loa.

Phụ kiện phần cứng

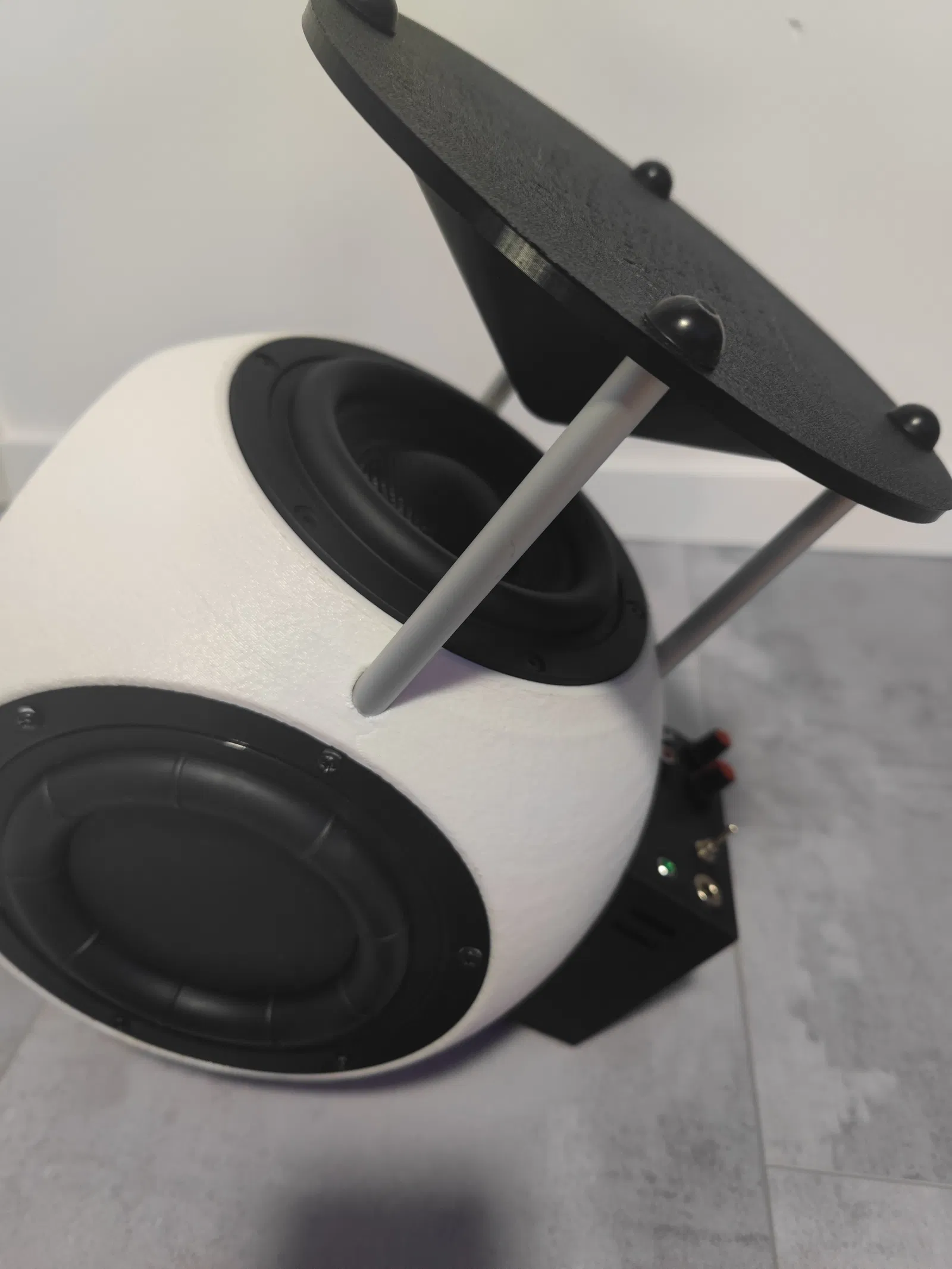

• Chân đế: Thùng loa được nâng lên bằng bốn thanh nhôm đường kính 10mm (chiều dài 100mm).
• Thiết kế: Kiến trúc "lơ lửng" này giúp tách biệt vỏ loa khỏi mặt sàn, giảm truyền rung động trực tiếp.

Danh sách linh kiện:

Loa: Link AliExpress

Màng cộng hưởng (Passive Radiator): Link AliExpress

Cổng kết nối loa (Speaker Terminal): Link AliExpress

Thanh nhôm: (3x 10mm x 100mm)

Danh sách linh kiện: Amply (tùy chọn)

Đèn LED 24V (tùy màu bạn chọn): Link AliExpress

Jack RCA cái (2 lỗ): Link AliExpress

Amply Subwoofer TPA3116: Link AliExpress

Jack nguồn DC (5.5X2.1mm DC099): Link AliExpress

Bộ lọc nguồn DC-to-DC 4A 25V (Khuyên dùng!!!!!): Link AliExpress

Công tắc nguồn (MTS-102): Link AliExpress

Hướng dẫn lắp đặt rất dễ hiểu. Amply được gắn vào mặt sau bằng keo dán siêu dính, và chân cao su được thêm vào để chống trượt trên sàn nhà. Điều cốt lõi là thùng loa phải hoàn toàn kín hơi để đảm bảo chất lượng âm thanh và hoạt động đúng của màng cộng hưởng. Nên dùng nguồn 24V 5A để đạt chất lượng âm thanh tốt nhất và giảm nhiễu nền.

Trạng thái: Đã hoàn thành

Liên hệ: Nếu có thắc mắc hoặc cần hỗ trợ, bạn vui lòng gửi email về: [email protected]

Hãy chờ đón thêm nhiều dự án loa và các món đồ DIY điện tử thú vị khác nhé!
