Loa VE7ZAX cho QMX

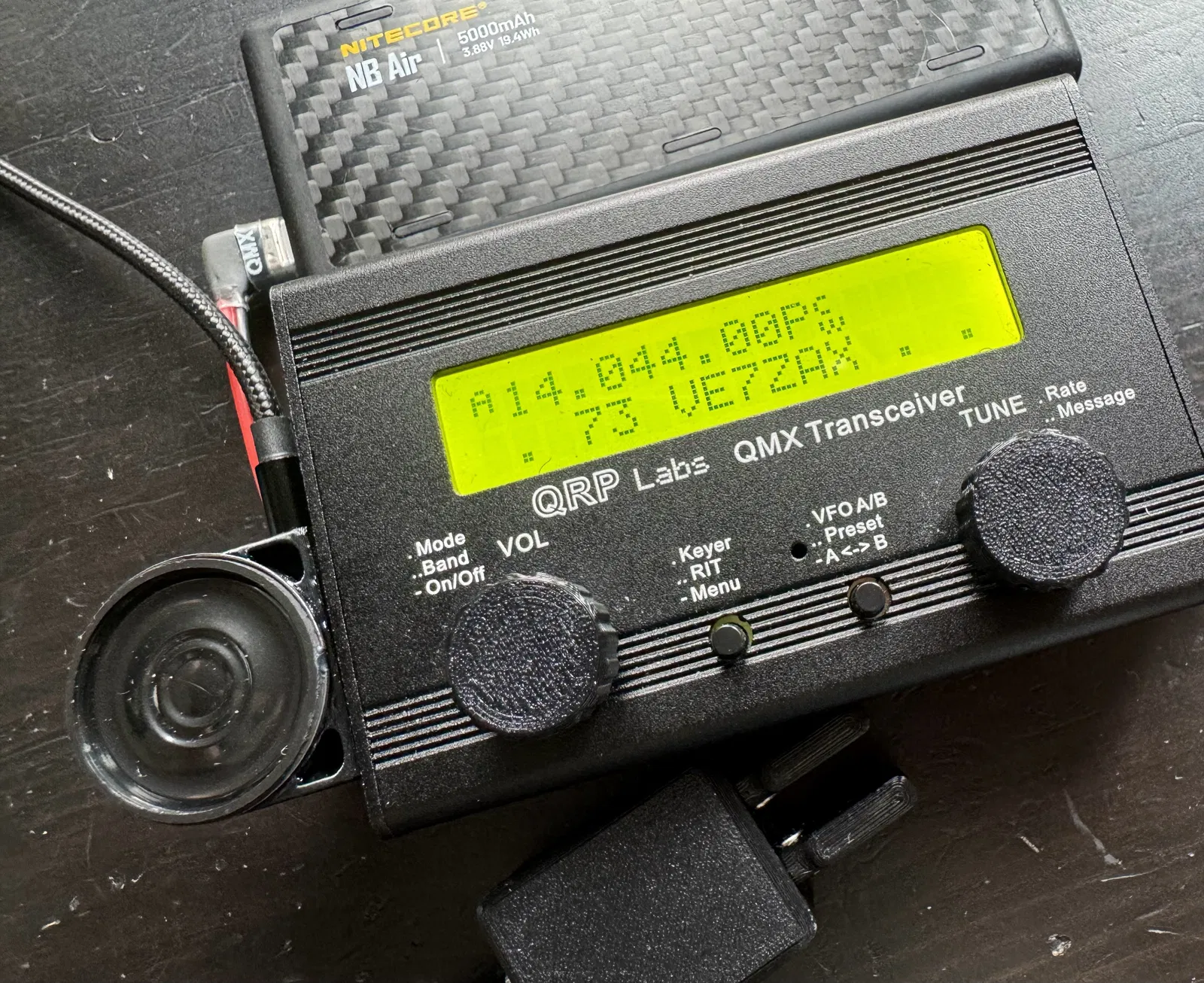

Dự án làm loa đơn giản và nhanh chóng cho thiết bị QMX, đủ âm lượng để dùng trong nhà hoặc các buổi SOTA/POTA ở nơi yên tĩnh. Mình muốn một cách gọn gàng để nghe QMX mà không cần đeo tai nghe, thế là mình làm ra cái "thiết bị nhỏ gọn đầy uy lực" này. Thấy nó tiện quá nên chia sẻ lại cho mọi người cùng dùng.

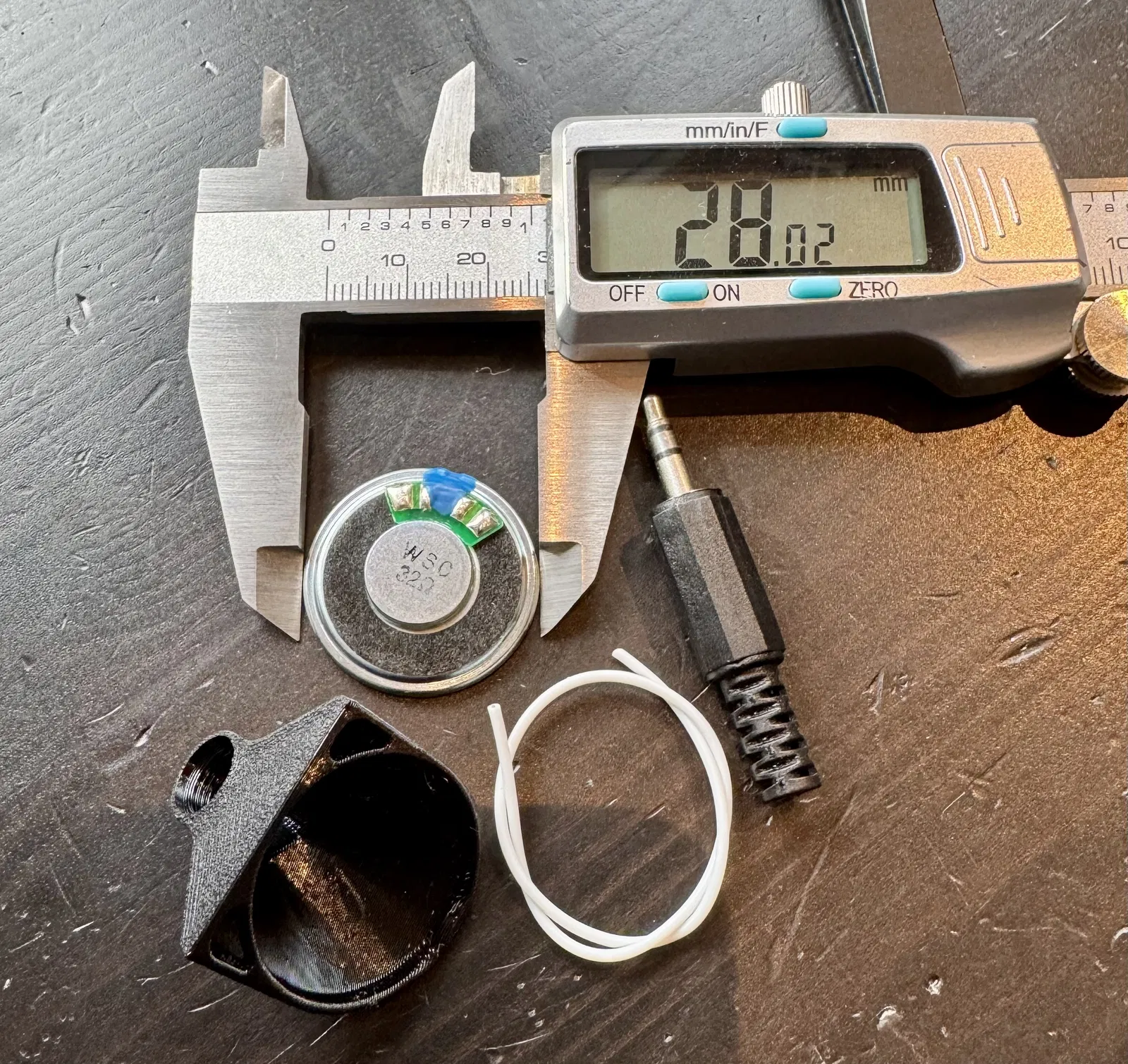

Linh kiện cần thiết: 1 x Loa 28mm 32Ohm mua trên Aliexpress - giá chỉ vài đô la... 1 x Jack cắm Stereo 3.5mm mua trên Aliexpress - vài đô la cho một túi 5 cái... 10cm dây điện mảnh. Mình dùng loại 28AWG

Hướng dẫn lắp ráp:

1. In vỏ loa Mình dùng nhựa PETG. Nếu bạn có cáp nguồn loại mảnh, bạn có thể chọn phiên bản có phần kẹp giữ. Nếu không, cứ chọn bản tiêu chuẩn mà in nhé.

2. Chuẩn bị dây điện. Cắt hai đoạn dây dài 25mm (1 inch) và mạ thiếc hai đầu.

3. Chuẩn bị jack Stereo - Cắt tỉa các chân: Chúng ta chỉ cần kết nối đầu tip và sleeve của jack, nên bạn có thể cắt bỏ chân kết nối với phần ring (ở giữa). Sau đó cắt ngắn hai chân còn lại như trong hình. Không cần để lại quá dài đâu, chỉ cần đủ diện tích để hàn hai đoạn dây mảnh vào là được.

4. Chuẩn bị jack Stereo - Gắn dây: Tiếp theo, hàn dây vào jack. Hãy nối dây vào phần sleeve ở cạnh bên nếu cần để có khoảng trống khi vặn vào vỏ. Sau khi hàn xong, nhớ kiểm tra xem có bị chập không nhé.

5. Vặn jack Stereo vào vỏ loa: Từ từ vặn jack vào và chú ý các sợi dây. Bạn có thể cần xoay dây ngược chiều một chút khi vặn để tránh bị xoắn bên trong. Đây là lúc thích hợp để cắm thử vào QMX kiểm tra độ vừa vặn.

6. Kết nối loa: Bây giờ hàn hai đầu dây còn lại vào loa. Mỗi dây một bên. Đây là cơ hội cuối cùng để kiểm tra, hãy cắm vào QMX và đảm bảo âm thanh đã phát ra nhé.

7. Dán loa vào vỏ. Bước cuối cùng đây rồi. :) Dùng keo epoxy loại 5 phút mua ở cửa hàng tiện lợi, hoặc loại xịn hơn tùy bạn, bôi quanh mặt trong của vỏ và mặt dưới của loa. Xem hình để biết rõ hơn nhé. Mình dùng tăm để bôi keo và đợi vài phút cho keo hơi đặc lại rồi mới dán, như vậy không phải giữ tay quá lâu. Đừng bôi quá nhiều keo, chỉ cần vừa đủ là loa đã dính chắc rồi. Hãy giữ loa tại chỗ cho đến khi keo khô hẳn. Mình thường úp mặt loa xuống một lúc và ấn nhẹ để keo ổn định.

8. Hoàn thành Chỉ vậy thôi đó. Cắm vào và tận hưởng thôi. Nhớ cẩn thận vì loa này có thể phát ra âm thanh khá lớn đấy. Hoặc thực tế hơn, cứ để âm lượng vừa nghe là ổn nhất. Nếu vặn quá to, âm thanh sẽ bị méo tiếng nên đừng cố quá trừ khi bạn thích nghe âm thanh bị rè nhé...

Hy vọng mọi người thấy dự án này hữu ích, cảm ơn mọi người đã nhấn like và tải về nhé.

VE7ZAX
