Tấm PingPong DriveKeys Plate

Tấm DrivePlate này là một phần của Bộ sưu tập nền tảng xe lăn mô-đun DriveKeys.

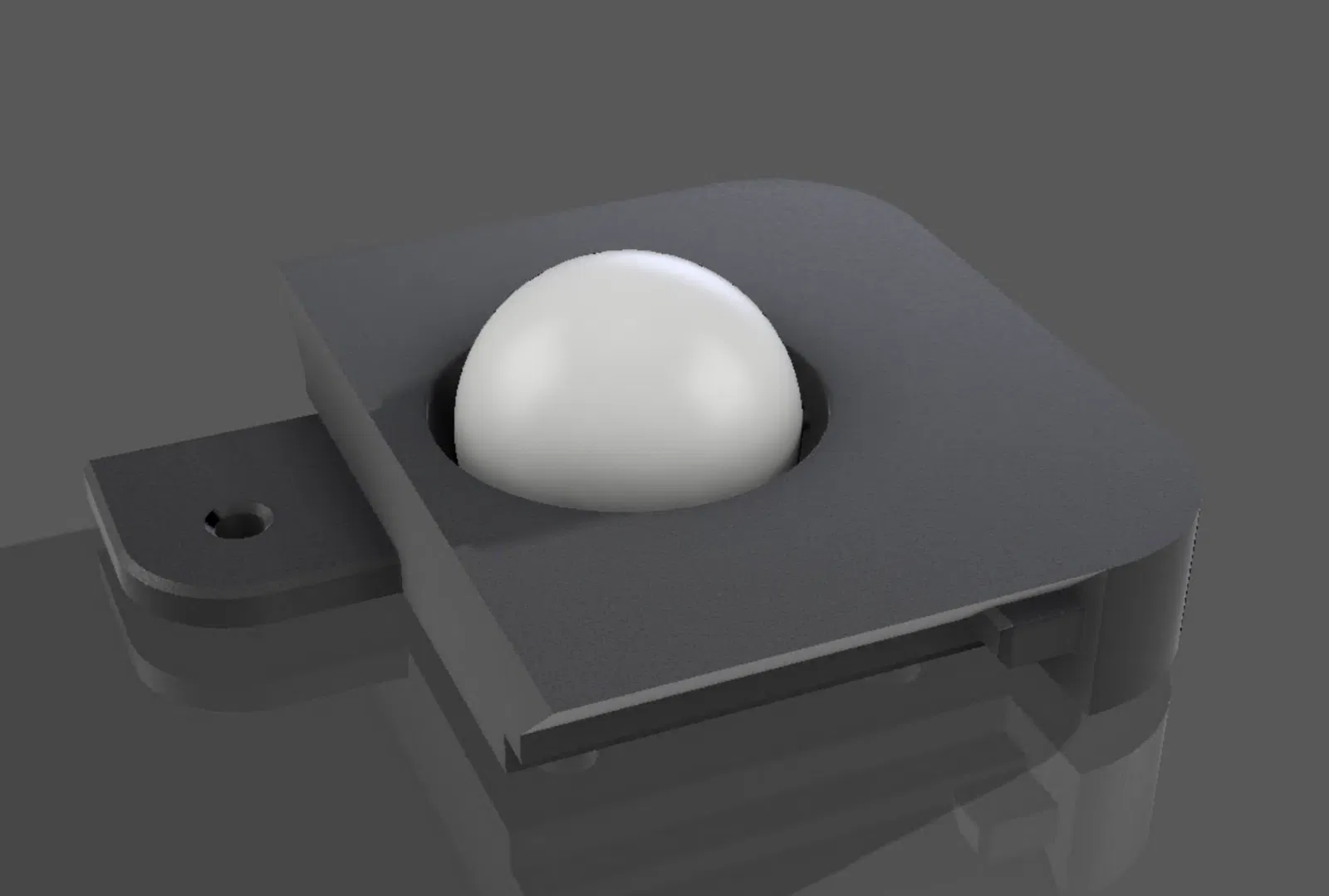

Tấm này được phát triển để khám phá các kỹ thuật tương tác thay thế, nơi một quả bóng nhẹ có thể được lăn hoặc di chuyển để tạo ra đầu vào điều khiển. Thiết kế này cũng có thể dùng làm nền tảng cho các cảm biến tùy chỉnh, thử nghiệm theo dõi quang học hoặc các hệ thống đầu vào sáng tạo khác.

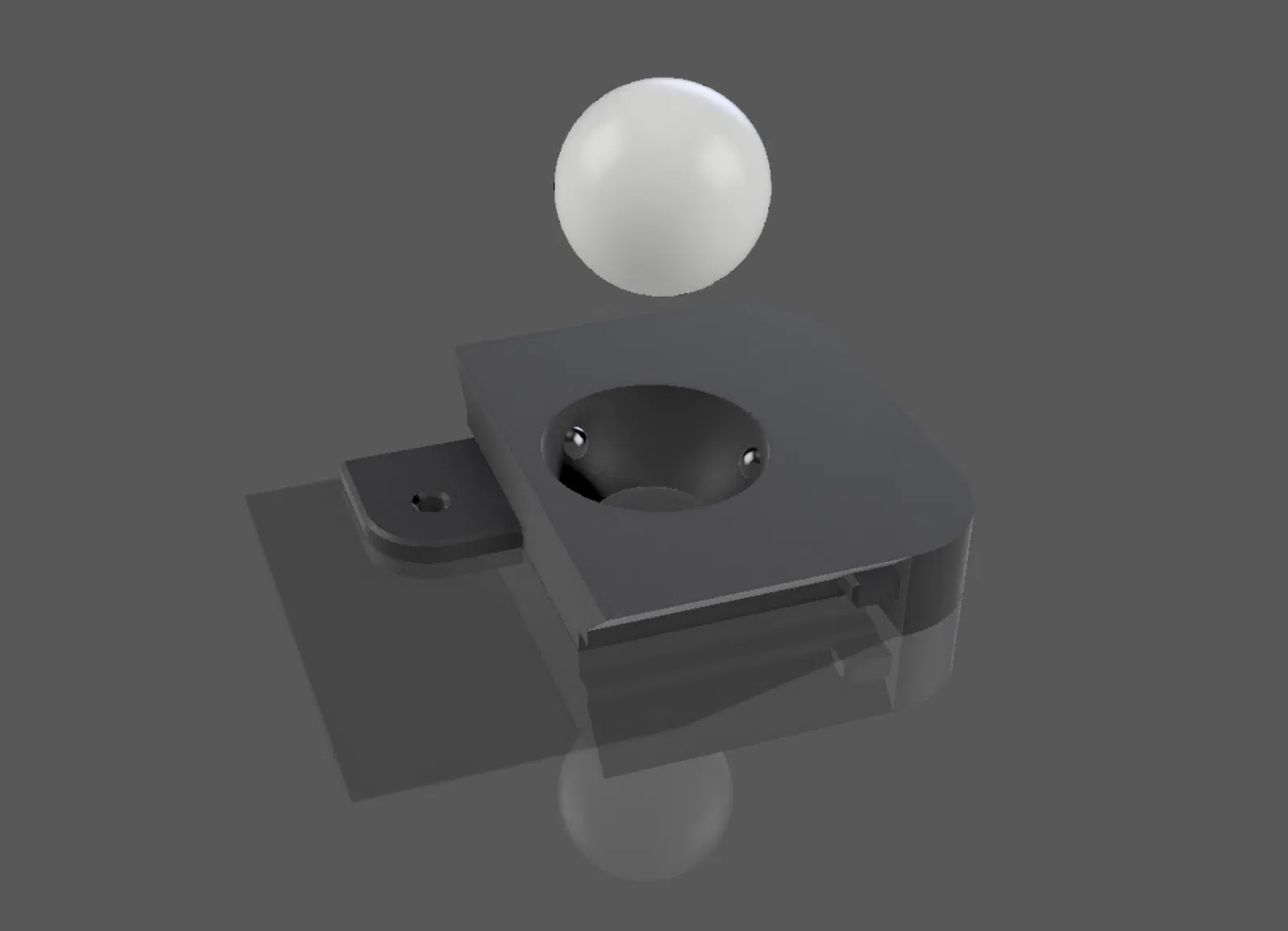

Mặc dù mô hình này dự kiến sử dụng 3 vòng bi 8mm (được ép nhiệt) vào các hốc đỡ, nhưng cũng sẽ có một phiên bản thay thế tích hợp sẵn vòng bi vào bản in. Tuy bề mặt tiếp xúc trượt không cứng bằng, nhưng nó lại trở thành một chi tiết đơn giản, không cần lắp ráp.

Phần cứng bổ sung

Ngoài và phần cứng đi kèm, bạn sẽ cần:

• 3x Vòng bi 8mm
• 1x Quả bóng bàn 40mm

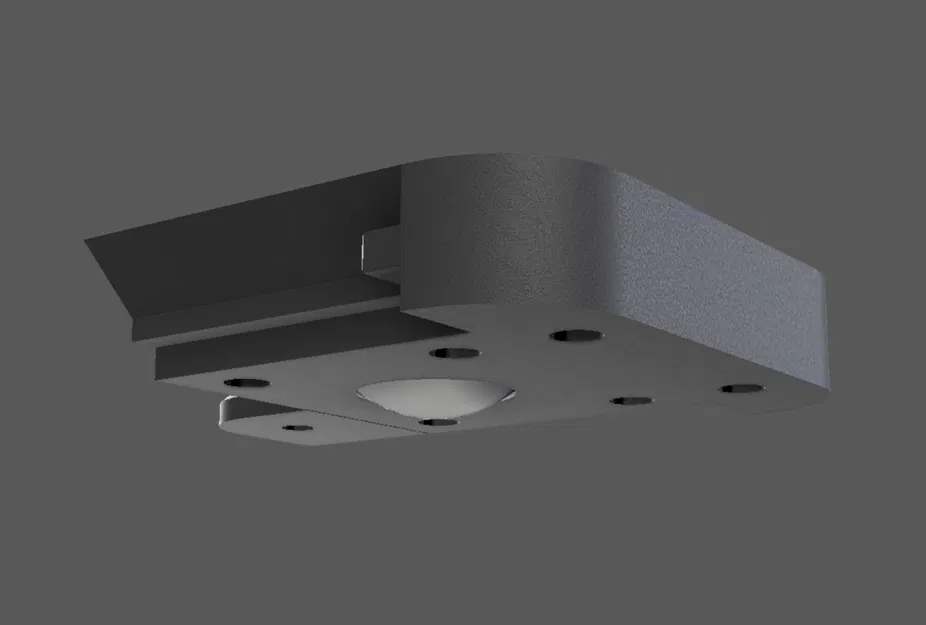

• (Tùy chọn) 6x Ốc ren chìm M5x10mm - cho 6 hốc ren ở mặt dưới để gắn thêm các thiết bị phụ trợ.

Dụng cụ yêu cầu

• Mỏ hàn chỉnh nhiệt: Mình sử dụng Pinecil để ở mức 330°C để ép nhiệt các ốc ren chìm và vòng bi vào bản in.

Lắp ráp

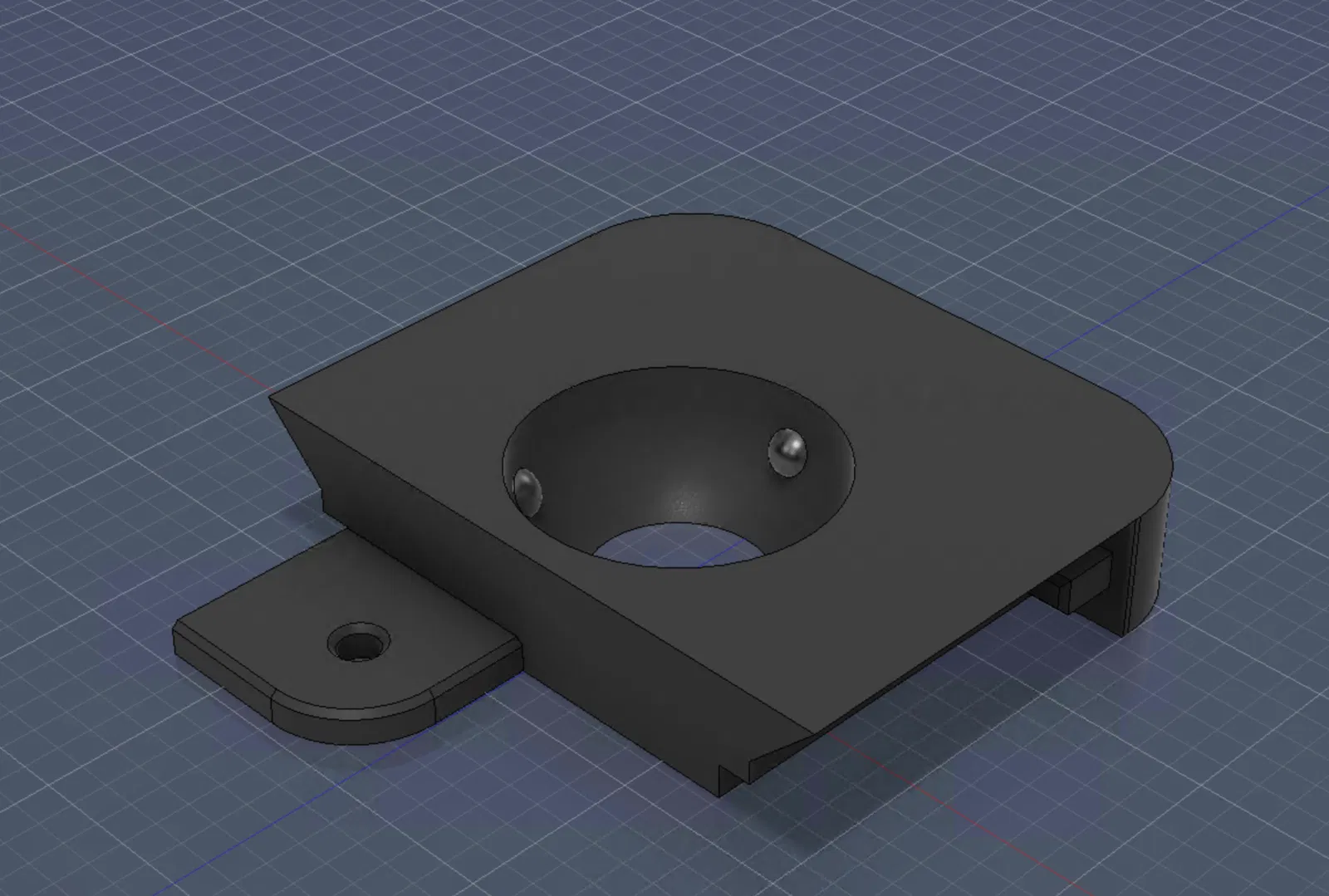

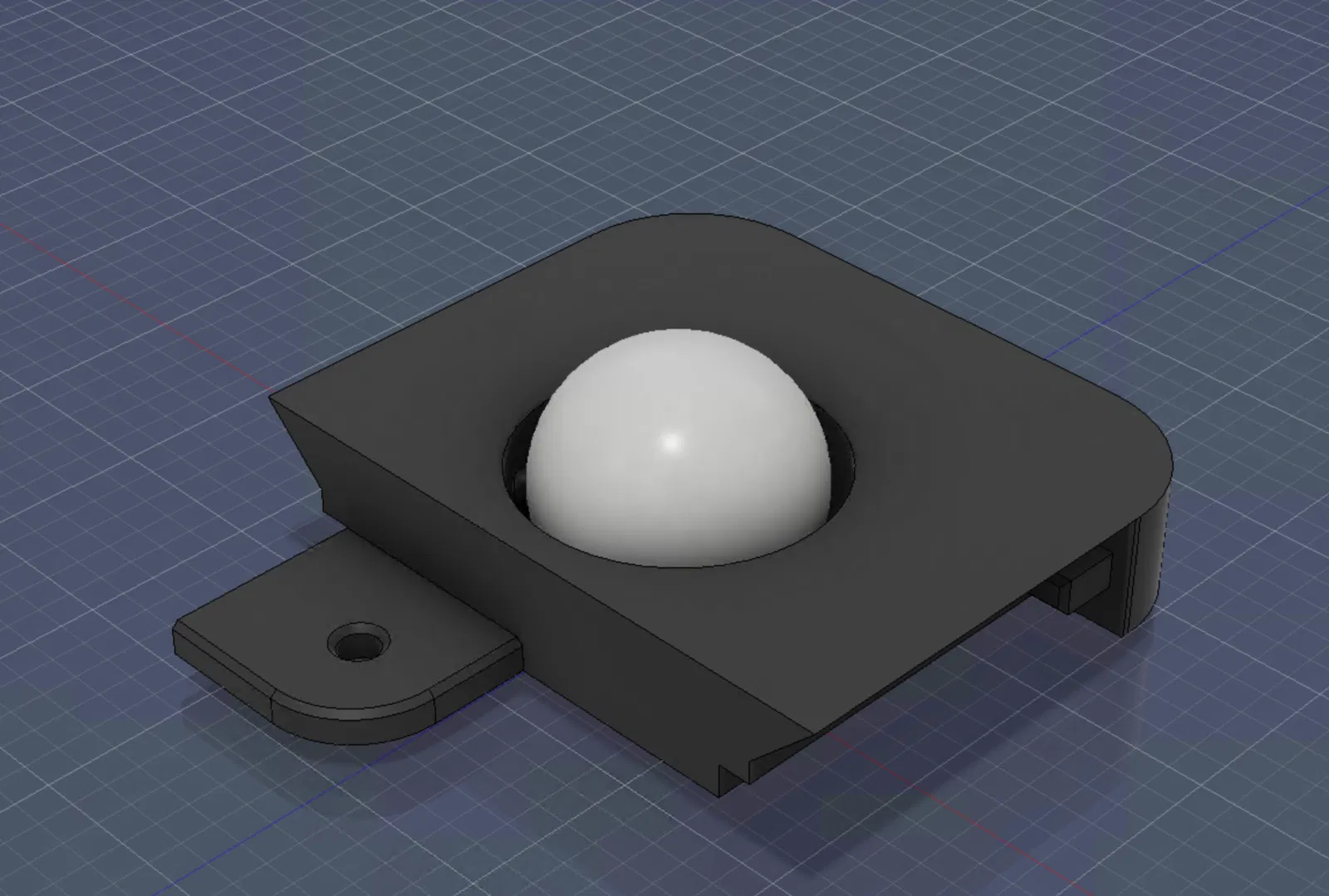

Nếu dùng phiên bản gắn vòng bi, bạn có thể dùng mỏ hàn để nhẹ nhàng đưa các vòng bi 8mm vào các hốc đã tạo sẵn. Các vòng bi này sẽ đỡ quả bóng, tạo ra điểm tiếp xúc với ma sát thấp.

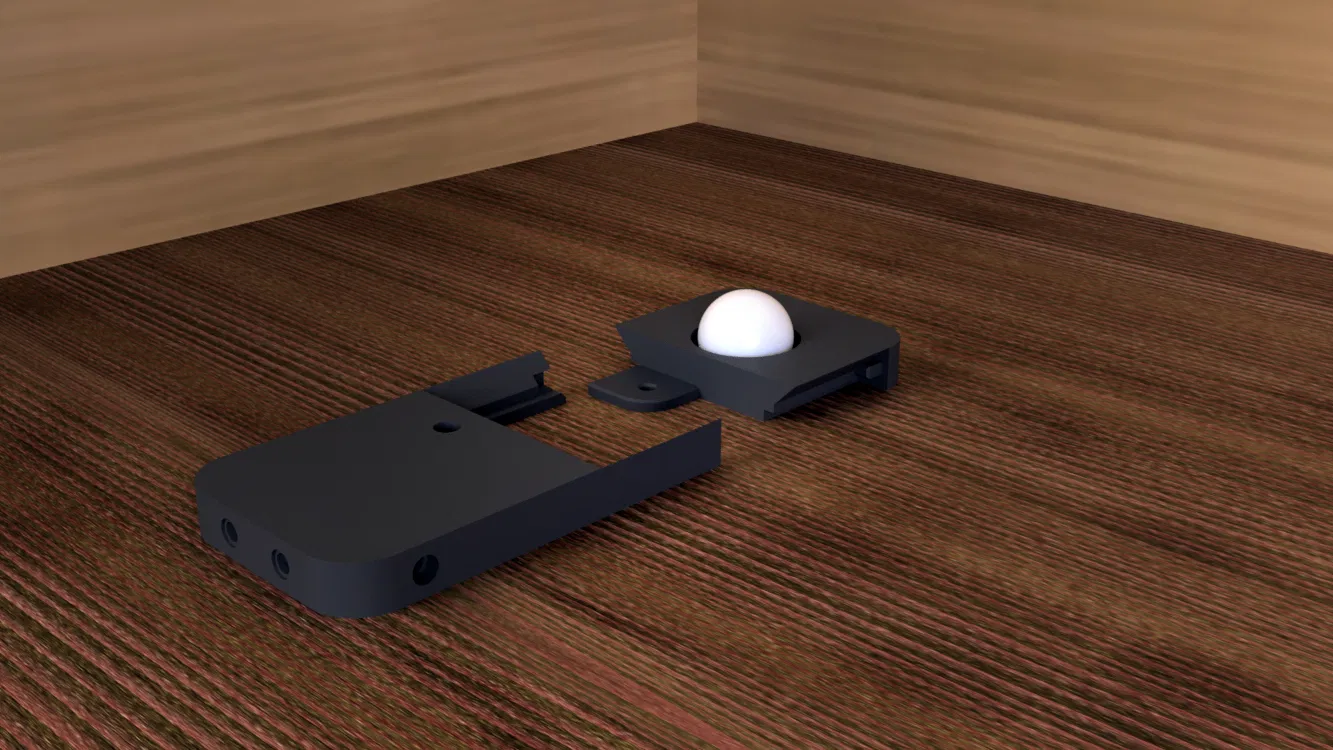

Tấm này yêu cầu giá đỡ cơ bản DriveKeys v11, bạn có thể tìm thấy tại đây:
