Giá đỡ Hotend cho Centauri Carbon 2 / CC2

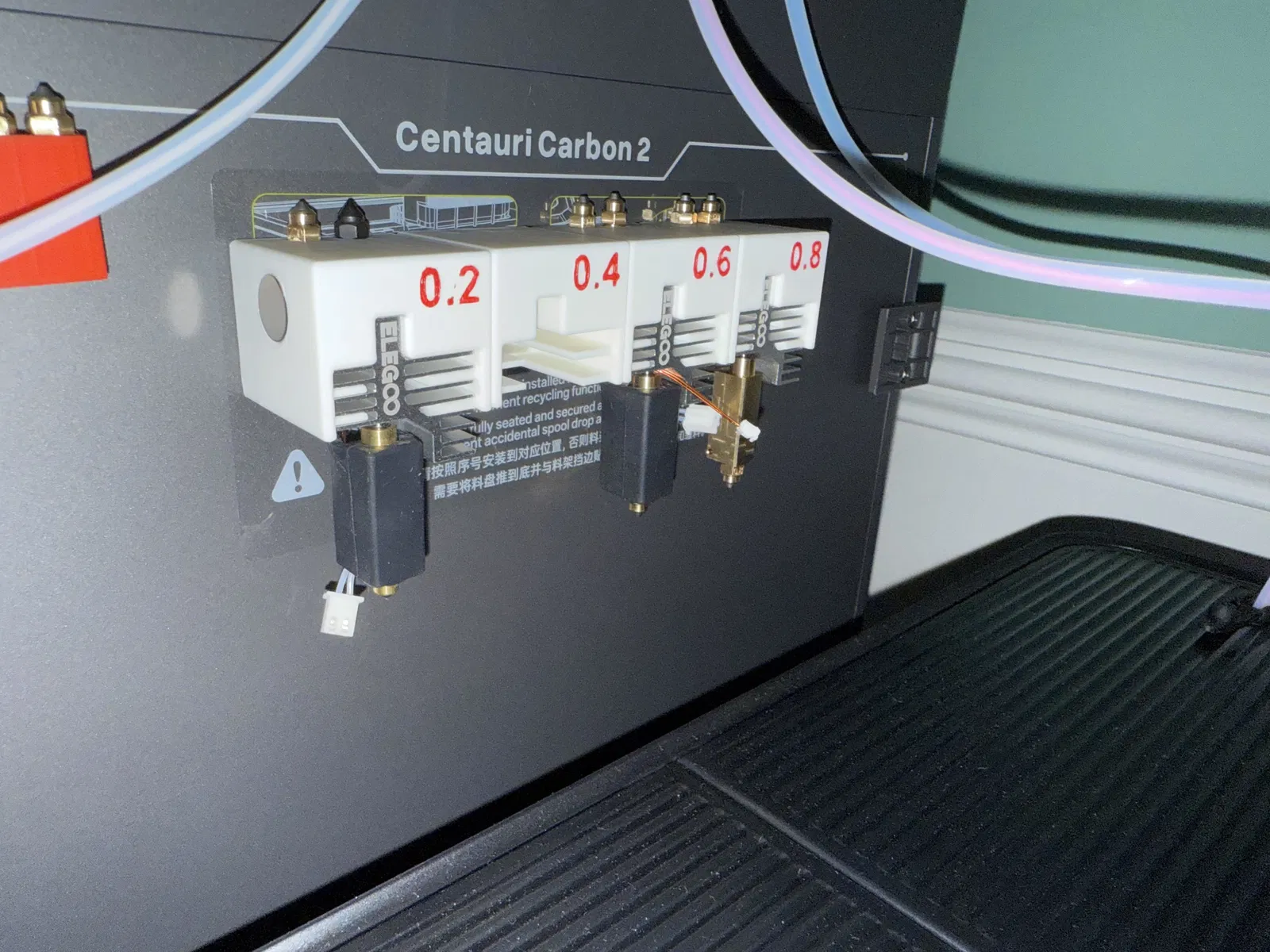

Giá đỡ tiện dụng cho hotend Centauri Carbon 2 (CC2) và 2 nozzle, thiết kế có nam châm để hít trực tiếp vào hông máy in. File đi kèm hỗ trợ đầy đủ cho các loại nozzle 0.2mm, 0.4mm, 0.6mm và 0.8mm, giúp góc làm việc gọn gàng và chuyên nghiệp hơn.
Mô tả
Mình thiết kế cái này bằng FreeCAD để giữ các đầu hotend và nozzle dự phòng ngay bên hông máy in. Chắc chắn là có nhiều cách làm khác tối ưu hơn, nhưng kiểu này lại rất hợp với nhu cầu của mình.
Có tổng cộng 4 file tương ứng cho các loại nozzle: 0.2mm, 0.4mm, 0.6mm và 0.8mm. Các giá đỡ này sử dụng bốn viên nam châm 8x3mm để hít vào vỏ máy in. Ngoài ra, ở hai bên trái/phải còn có lỗ cho nam châm 12x3mm để bạn có thể nối các giá đỡ lại với nhau.
Bạn sẽ cần 4 viên nam châm 8x3mm và 2 viên 12x3mm cho mỗi giá đỡ nếu muốn làm giống hệt mình. Vì nam châm của mình đo thực tế chỉ khoảng 2.75mm trên kích thước 3mm, nên các lỗ đã được làm dư một chút để bạn có thể ép vừa. Mình có cho thêm một ít keo 502 để đảm bảo nam châm không bị rơi ra khi máy in rung lắc.
Mình in bằng nhựa Elegoo PLA+, sử dụng nozzle 0.4 với chiều cao lớp in 0.2mm, độ phủ (infill) 15%.
Mình dùng sơn đỏ tô lên các con số để nhìn cho rõ. Ban đầu mình có thử in đổi màu bằng nhựa đỏ ở lớp cuối cùng, nhưng do xả nhựa không kỹ nên màu đỏ không lên rõ được.
