Bộ giữ và bảo vệ ống PTFE cho Drybox (dành cho MMU và AMS)
Giải pháp chống gập ống PTFE khi mở nắp hộp chống ẩm. Thiết kế này giúp tháo lắp ống dễ dàng hơn cho hệ thống MMU và AMS. Khuyên dùng nhựa PETG với cấu trúc in chắc chắn để đạt hiệu quả tối ưu khi sử dụng.
Mô tả

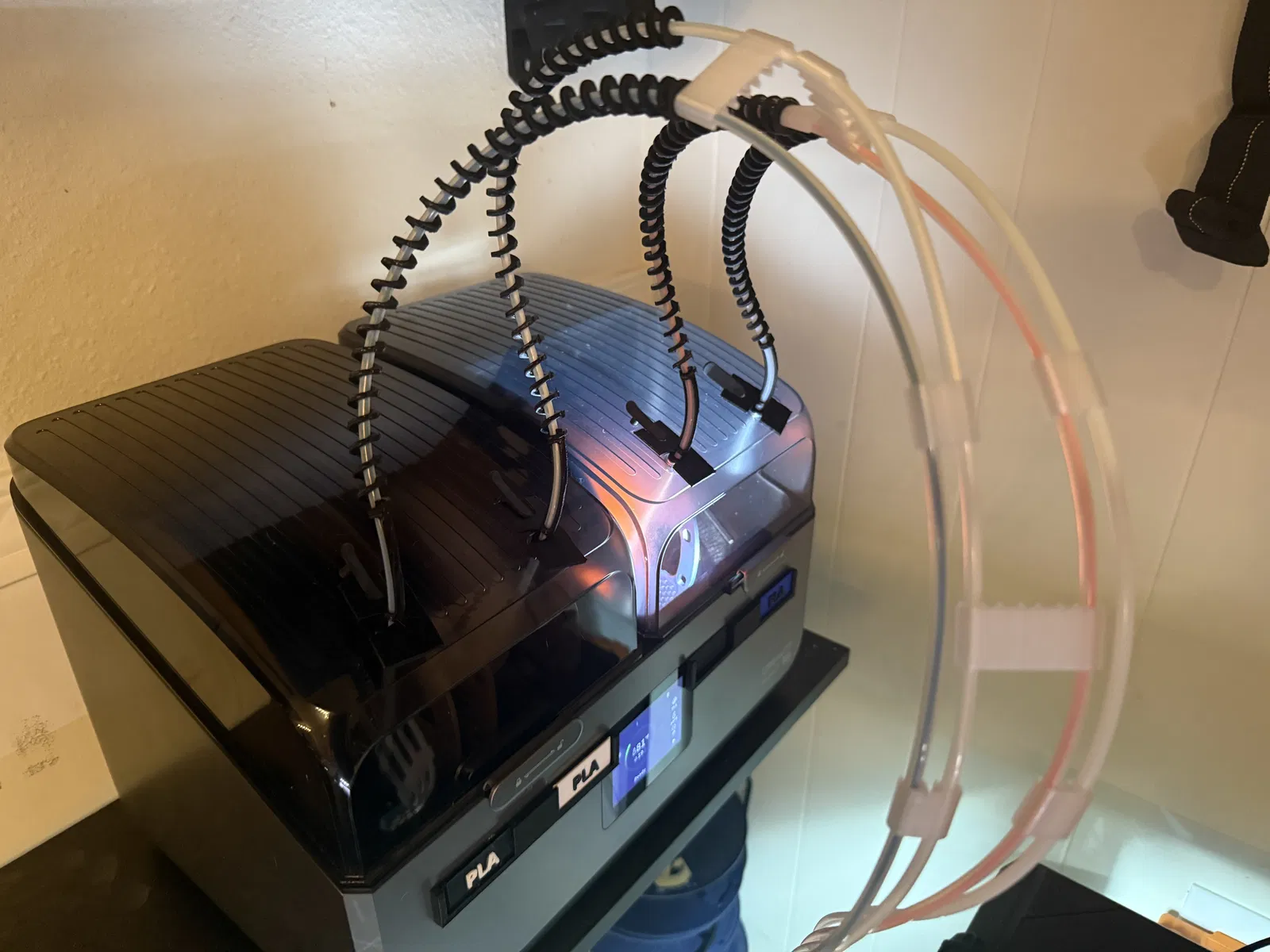

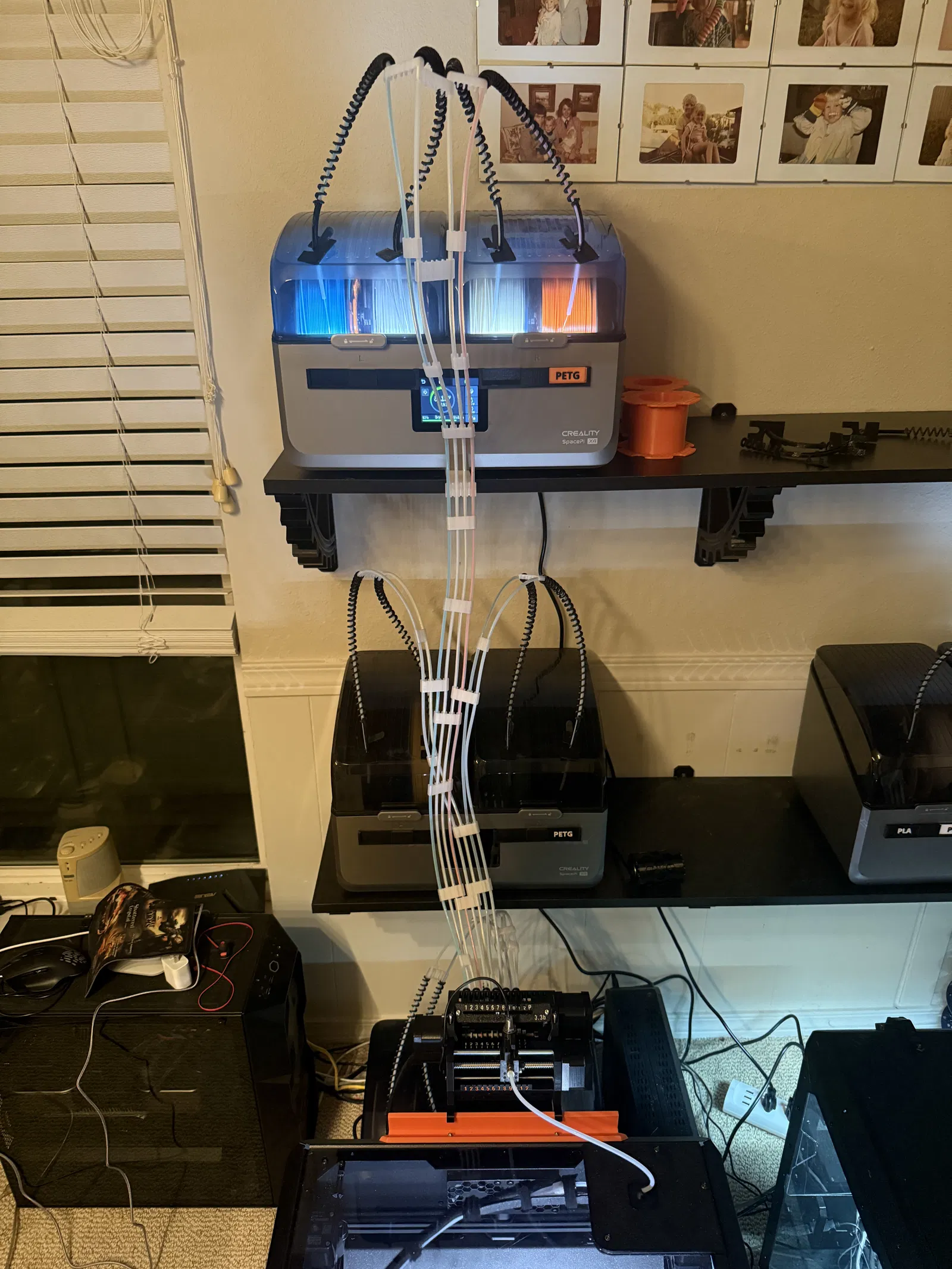

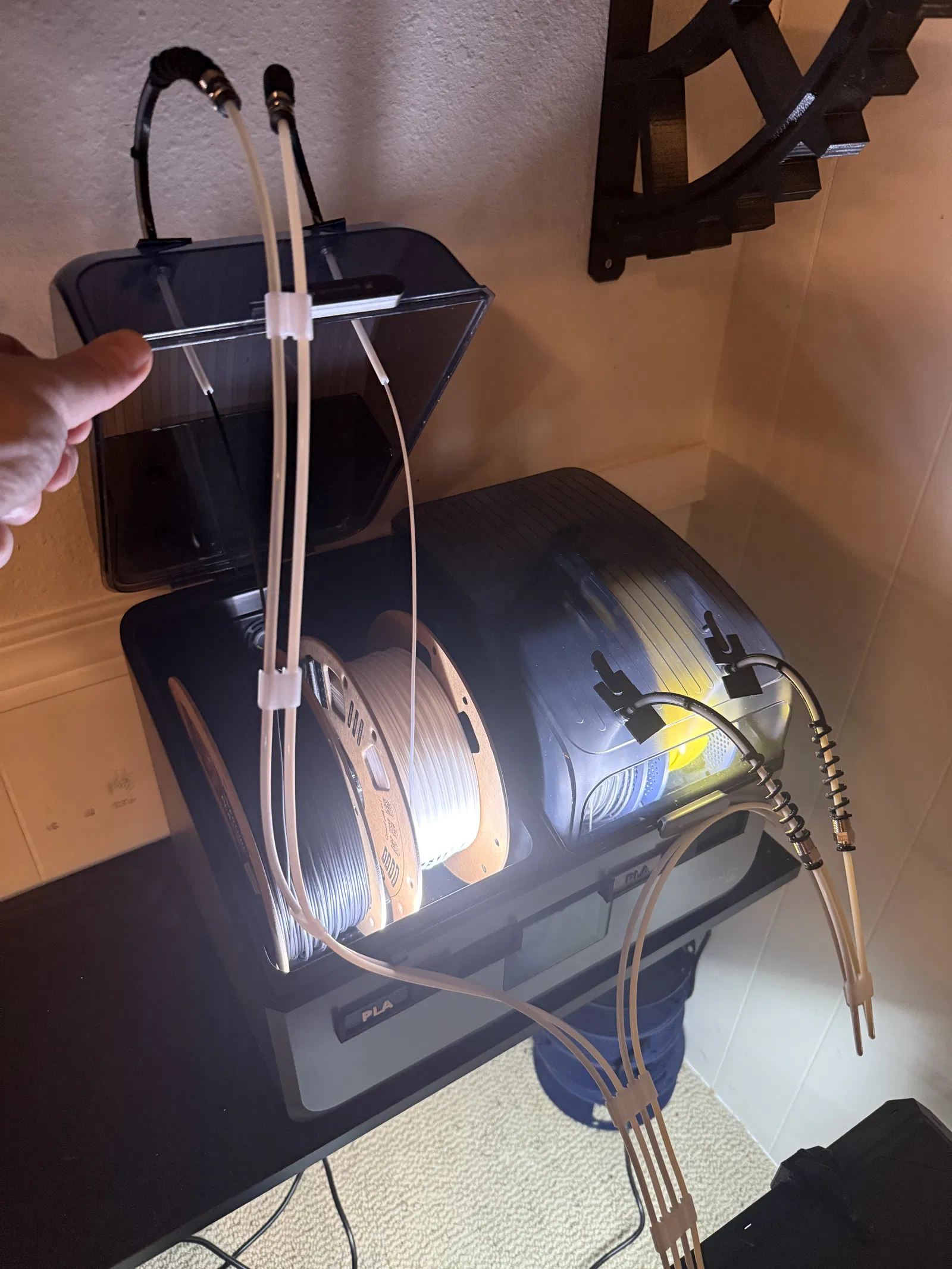

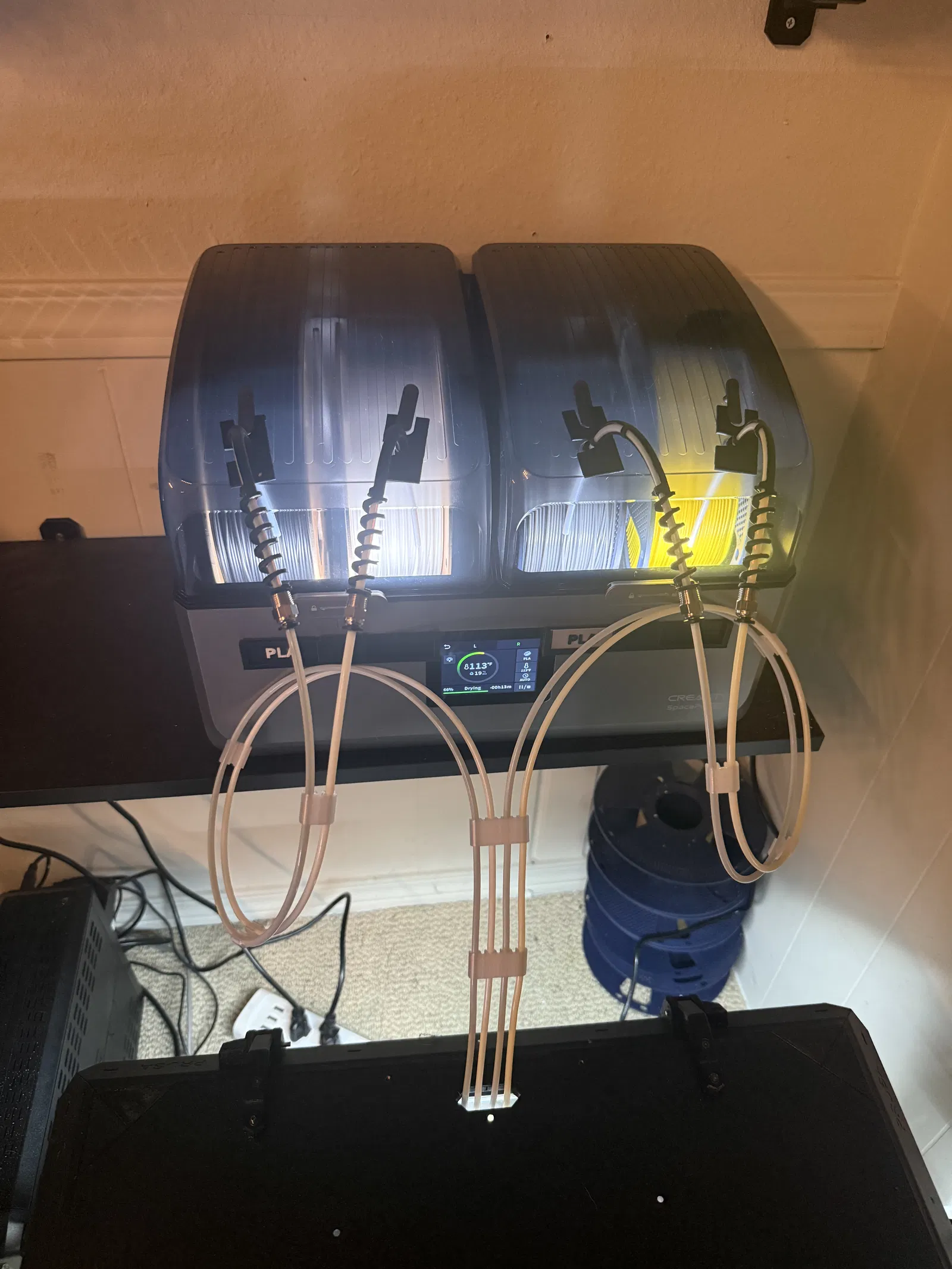

Đây là giải pháp của mình để ống PTFE không bị gập khi mở nắp hộp chống ẩm để thay hoặc chỉnh cuộn nhựa, đặc biệt là với loại ống có đường kính trong 3mm. Mình gợi ý các bạn nên cắt bớt (negative volume) một phần rãnh trên tấm gắn để dễ dàng nhấn xuống chốt giữ, giúp tháo ống thuận tiện hơn. Mình đã thử nghiệm với các loại ống PTFE có đường kính trong 2.5mm, 3mm và loại hình sao. Thực tế thì loại PTFE nào tốt nhất còn phụ thuộc vào loại nhựa bạn dùng (ví dụ: loại màu trắng thường có độ ma sát cao hơn). Mình thấy hệ thống ống dẫn kiểu cổ ngỗng thẳng đứng thường cho kết quả tốt hơn so với kiểu cuộn lò xo khi đi dây dài, dù điều này còn tùy vào loại nhựa in.
Thông số in:
- In bằng nhựa PETG, chọn profile cấu trúc (structural profile).
- Chiều cao lớp in: 0.2mm.
- Đường kính vòi phun (nozzle): 0.4mm.
- Mật độ lấp đầy (infill): 25%.
Lưu ý: Đặt mẫu in nằm nghiêng trên phần bảo vệ dạng cuộn, có thể cần hạ thấp mô hình một chút xuống mặt bàn in. Hãy tô thêm support hữu cơ (organic supports) thưa ở phần tấm đế và sử dụng thêm lớp brim để giữ cho chắc.
