Loa Active 2 Way 5-inch Thiết kế mô-đun

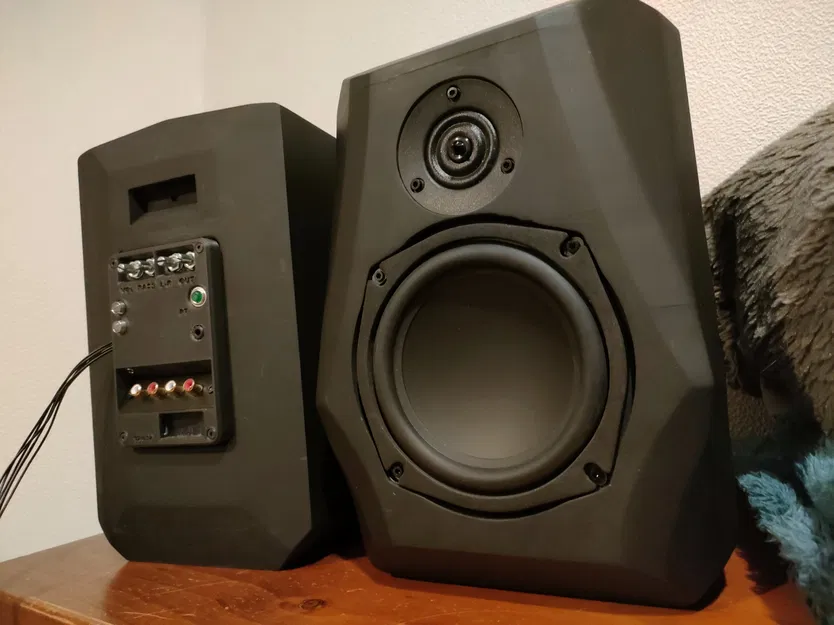

Mình sử dụng loa woofer 5" và loa tweeter 3/4" cùng với bo mạch khuếch đại (amp board) từ Wondom/Sure-Electronics, loại này tương tự như các bo mạch của Dayton. Mẫu amp trong mỗi loa là Jab3+ 2x50W với firmware sigmastudio được tùy chỉnh riêng cho từng loa. Một loa đóng vai trò là master, loa kia là slave. Firmware là một câu chuyện dài và file mình cung cấp cần được sử dụng cẩn thận, nó đã được tối ưu dựa trên các củ loa mà mình đang sử dụng.

Có thể dùng làm cặp loa stereo hoặc loa mono đơn lẻ.

Nếu có thời gian, mình sẽ làm thêm một phiên bản firmware khác sử dụng MCU để chuyển đổi giữa các chương trình master và slave, chọn EQ preset, v.v. Ý tưởng là tạo ra một thiết kế amp dạng mô-đun có thể dùng làm loa master, slave hoặc loa thụ động (passive).

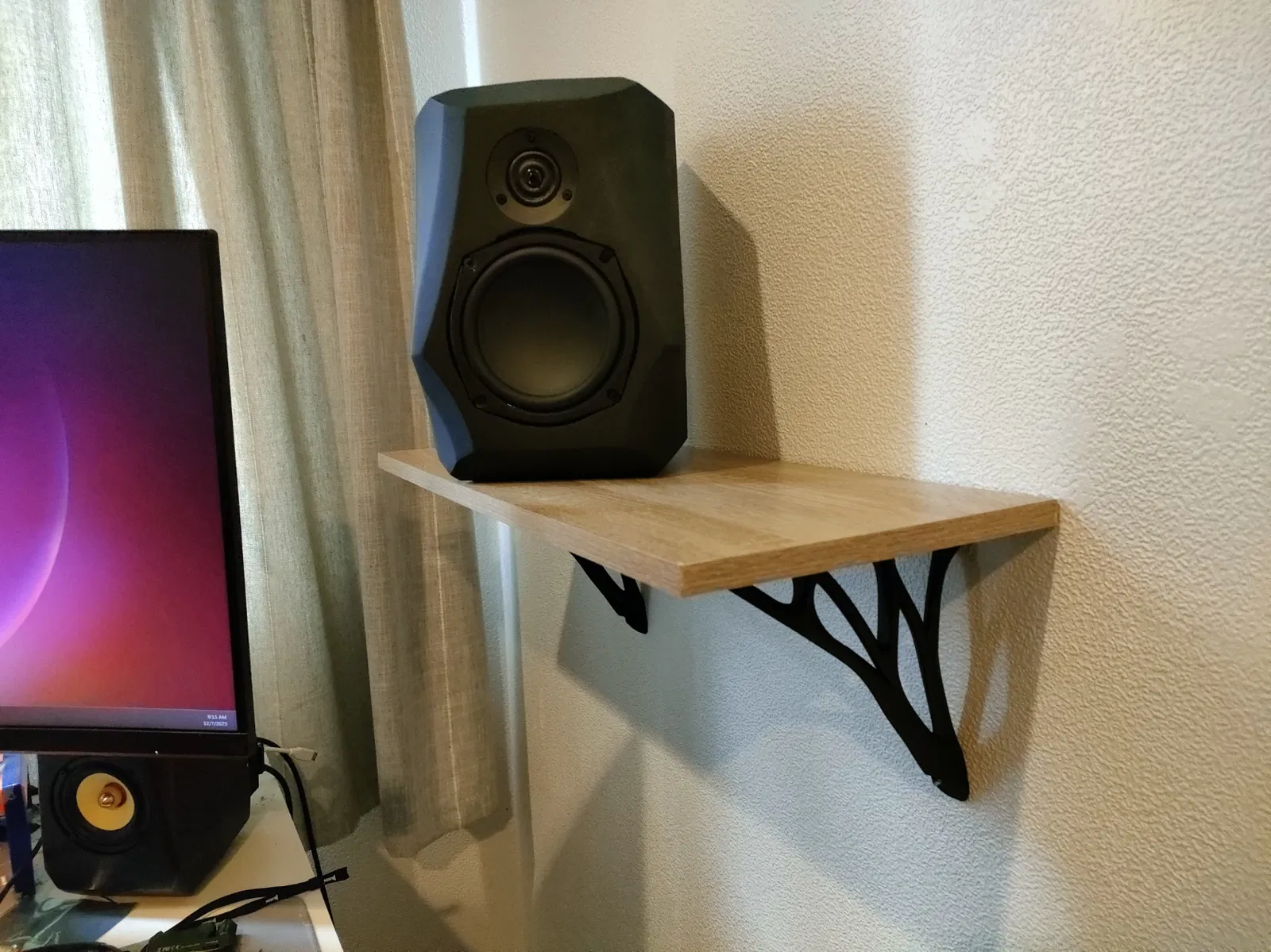

Mình đang dùng cặp này làm loa máy tính và cực kỳ hài lòng với chất lượng âm thanh ở mọi mức âm lượng.

Thiết kế dạng mô-đun nên bạn có thể làm thành loa passive bằng cách dùng crossover thay thế cho các bo amp/DSP.

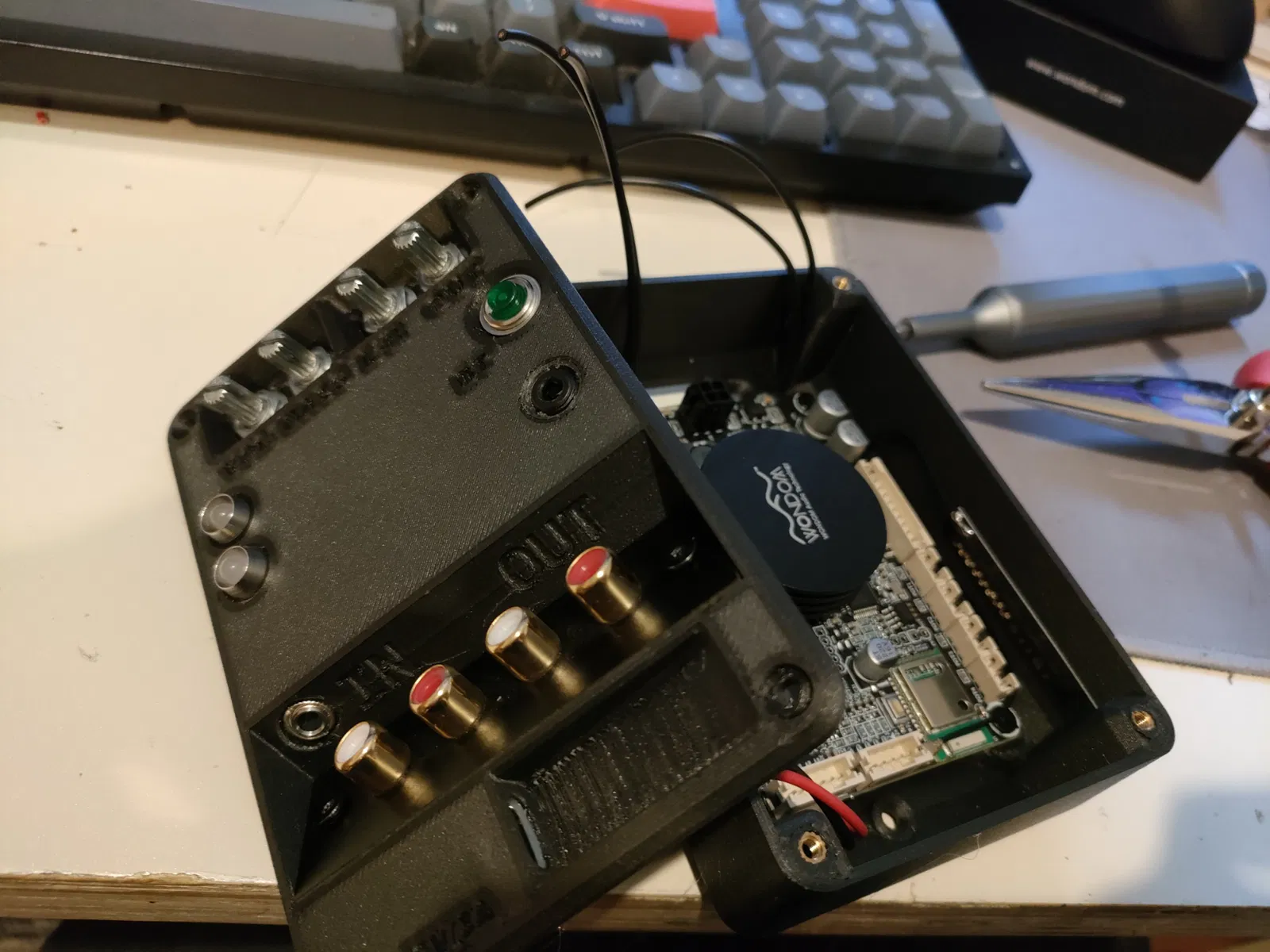

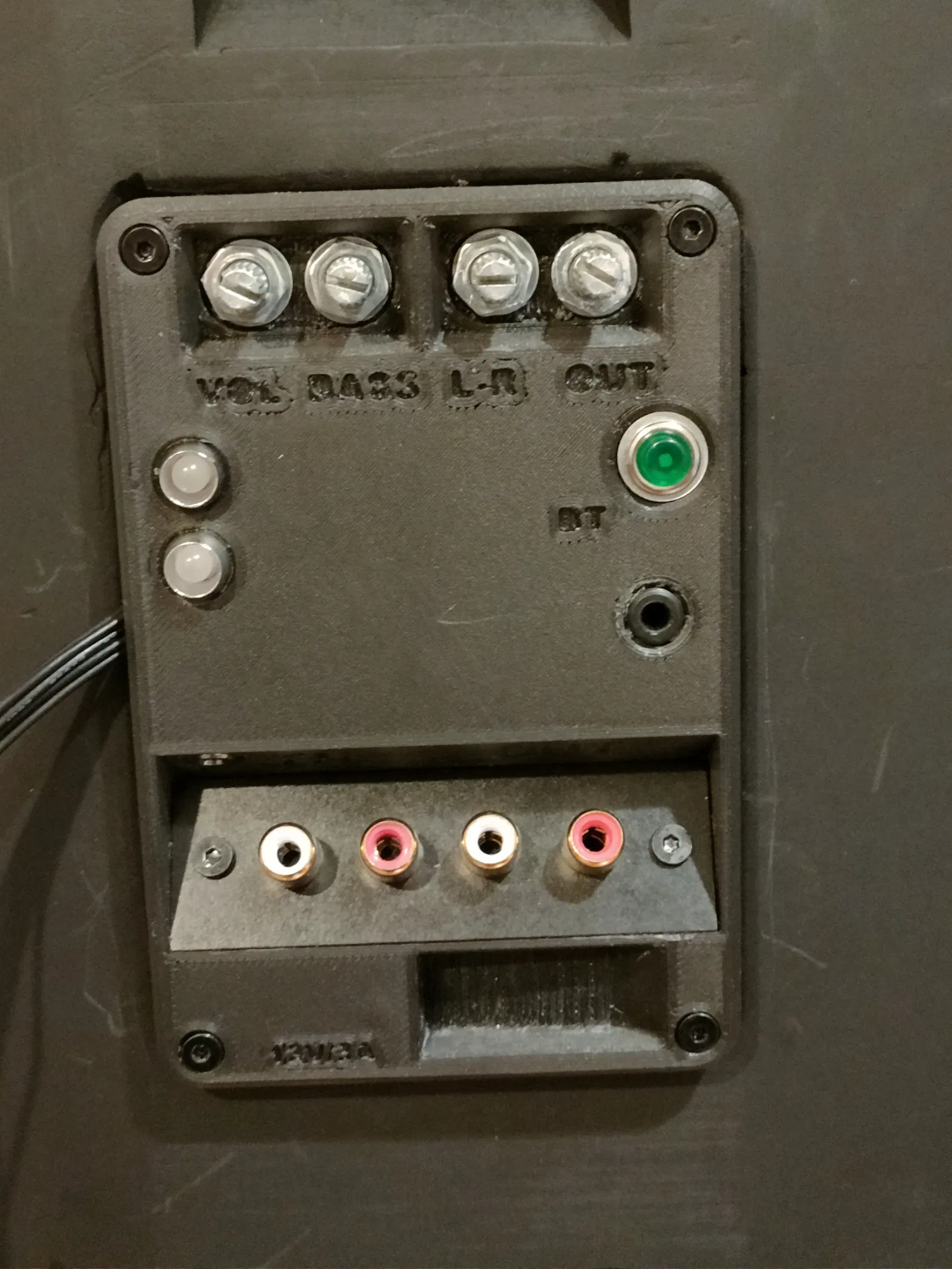

Về cổng kết nối (I/O), loa có Bluetooth (đầu vào master), line-in 3.5mm và RCA, cùng với line-out 3.5mm và RCA. Loa trong mỗi thùng có thể thiết lập là Left, mono, hoặc Right, nên không quan trọng bên nào là master. Line-out xuất tín hiệu stereo đầy đủ. Bạn có thể nối tiếp (daisy-chain) ra một loa active subwoofer (hoặc bất kỳ thiết bị nào khác) tại bất kỳ điểm nào trong chuỗi nếu loa sub active có cổng RCA passthrough.

Điều khiển giữa loa master và slave hơi khác nhau:

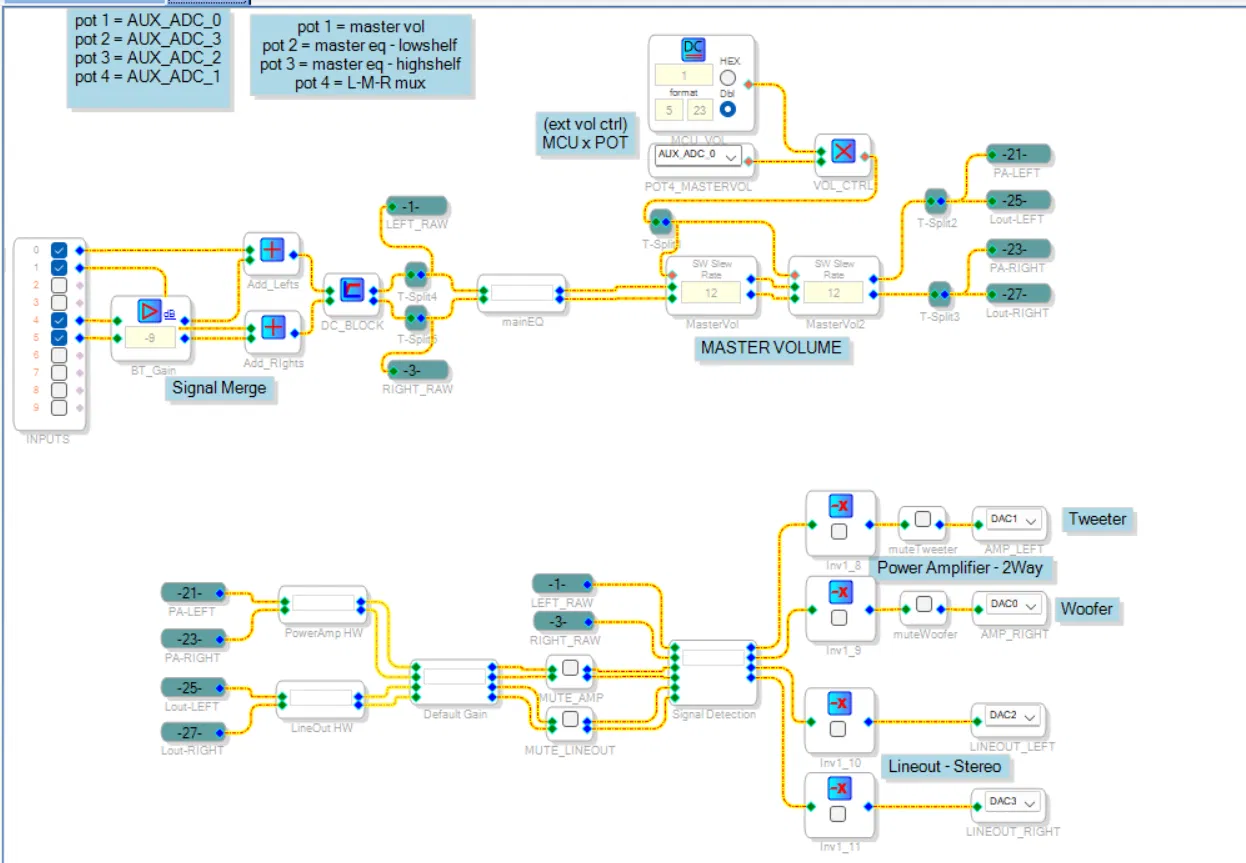

Điều khiển cho Master: Master volume (điều khiển toàn bộ chuỗi tín hiệu), Master EQ Low shelf +/- 6db, Master EQ High shelf +/- 6db, và chọn Left-Middle-Right mux.

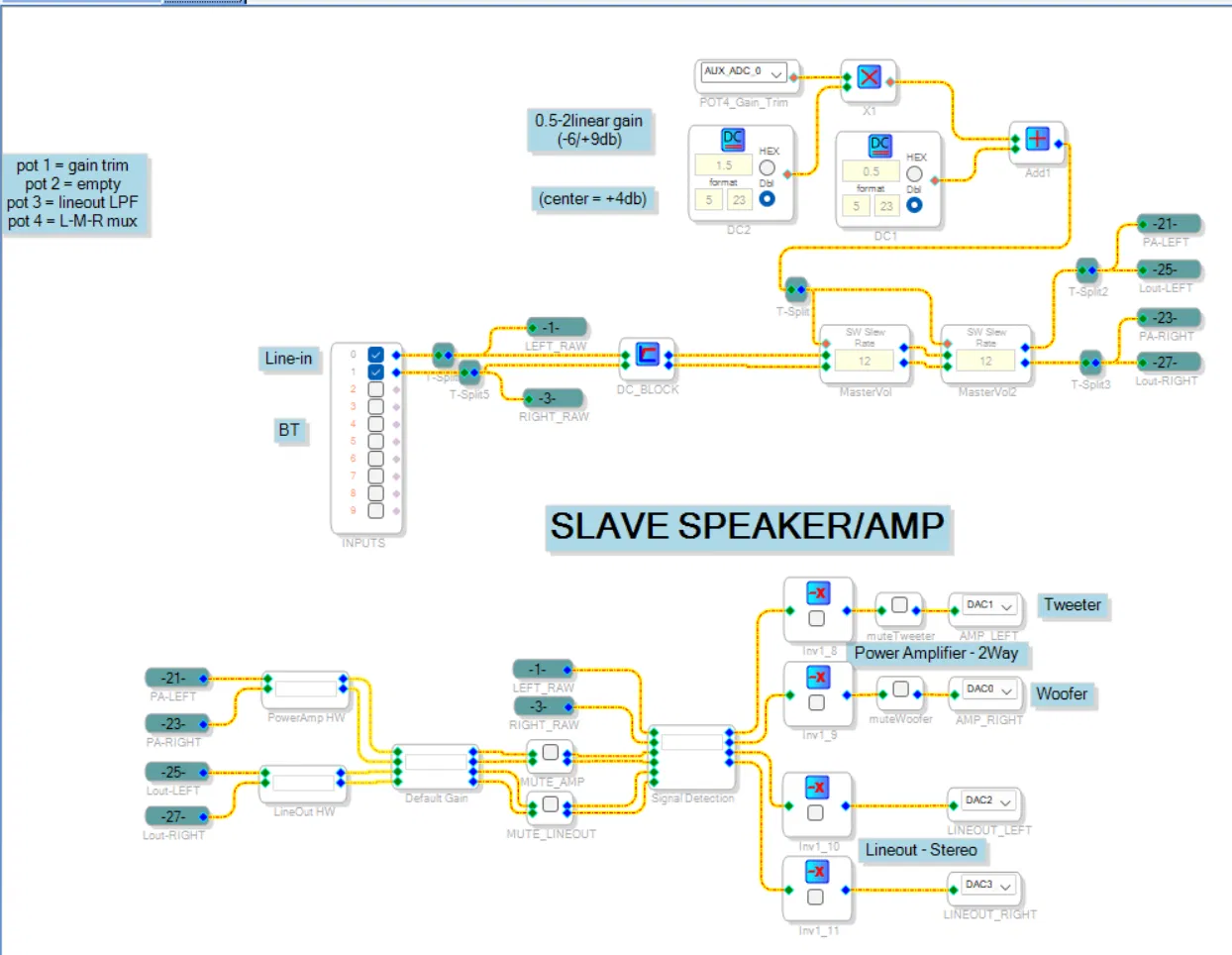

Điều khiển cho Slave: Gain trim (để cân bằng âm lượng -6db/+9db), để trống, Lineout LPF, và chọn Left-Middle-Right mux.

Cách lắp ráp loa:

Tương tự như các dự án khác của mình và các kỹ thuật phổ biến trên mạng. Đổ đầy thạch cao + PVA (hoặc vật liệu giảm chấn tương tự) vào trong loa. Dán epoxy hai nửa lại với nhau. Chà nhám và sơn (hoặc để nguyên).

Mặt sau loa có thiết kế dạng ngàm (flench cleet) nếu bạn muốn gắn giá treo tường hoặc thứ gì đó tương tự. Nó có hình nêm với đai ốc nhúng bên trong để bạn cố định phụ kiện vào.

Mô hình có sẵn chỗ để nhúng nam châm gắn mặt nạ (faceplate). Mình chưa kịp in phần đó, nhưng nếu bạn làm thì nên sửa lại mô hình để ấn nam châm vào sau khi in, thay vì tạm dừng máy để in chồng lên nam châm. Việc in nhúng nam châm lúc trước gây ra một vài vấn đề cho mình.

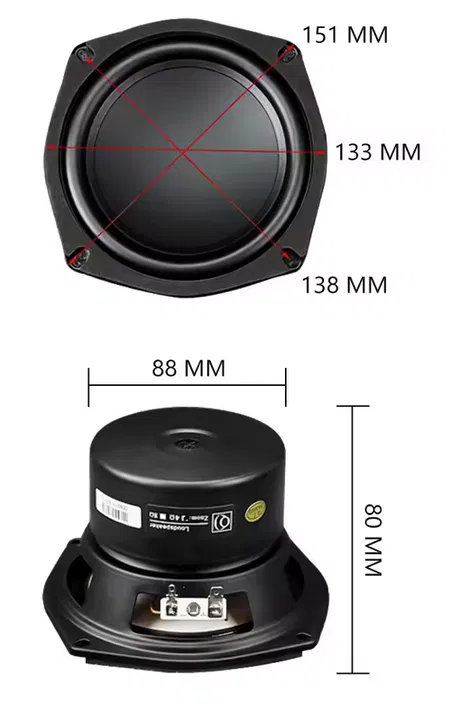

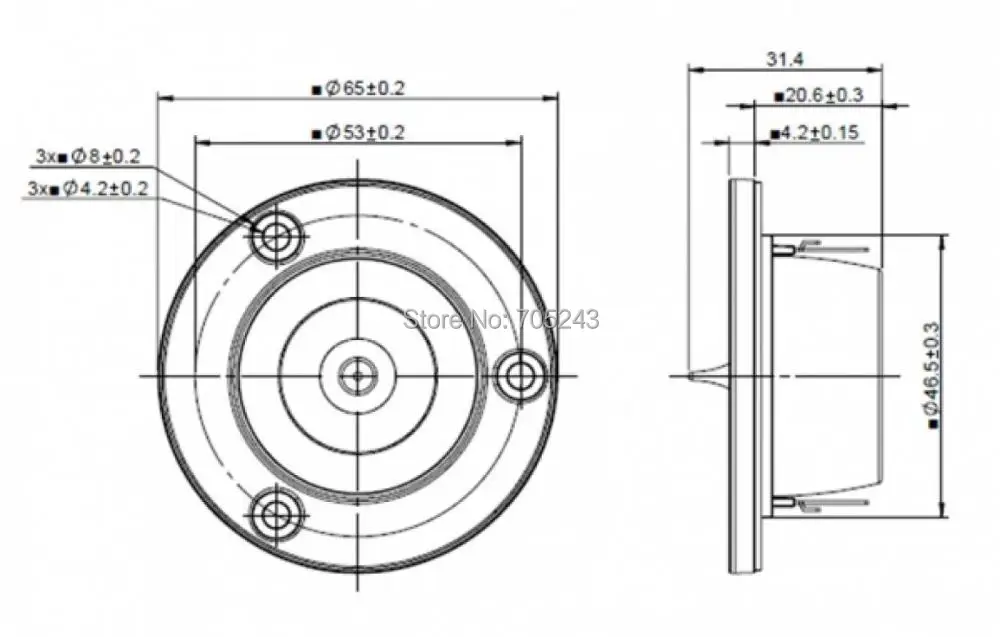

Mình đã đính kèm kích thước các củ loa đã sử dụng.

(Các file STEP bao gồm các bộ phận cần in đặc làm modifier (100% infill/perimeters)) (Đã bao gồm mô hình đầy đủ/chưa cắt, bạn có thể in một khối duy nhất nếu khổ in của bạn cao hơn 290mm)
