Saphe T alarm - Vỏ bảo vệ, Giá đỡ & Ngàm Quadlock

Saphe T alarm - Case, Mount & Quadlock attachment

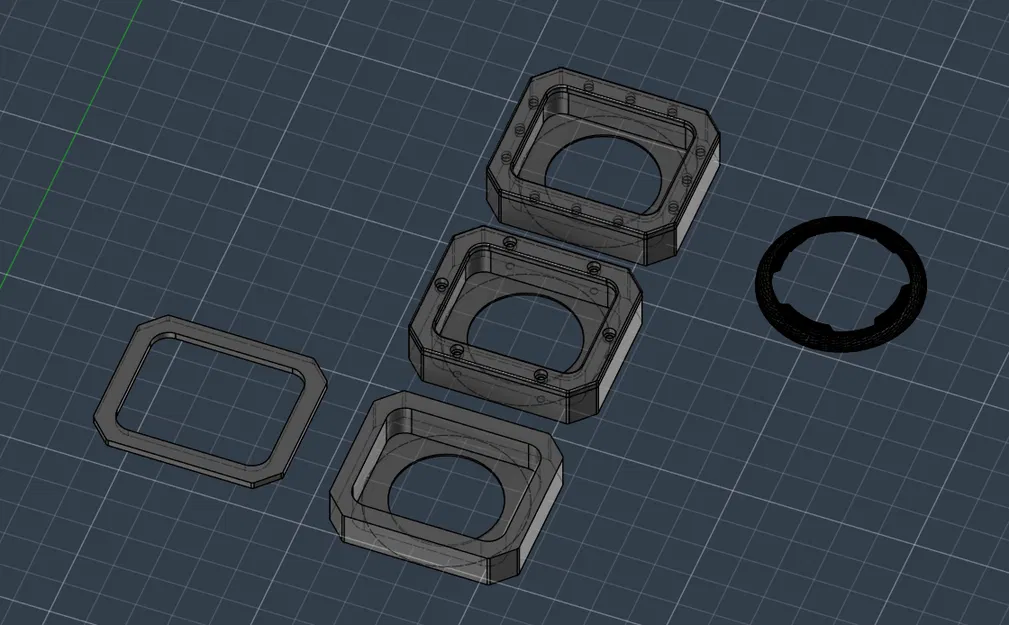

Được thiết kế gồm 2 hoặc 3 phần (tùy vào lựa chọn của bạn) để dễ dàng in ấn. Do cấu trúc của ngàm Quad-lock khá phức tạp, mình đã chọn cách in tách rời các bộ phận để tránh việc phải sử dụng quá nhiều support hoặc bị lỗi trong quá trình in.

Vật liệu cần thiết: Giấy nhám Keo dán epoxy 2 thành phần

Tùy chọn bổ sung: 6 ốc vít đầu lục giác M2x5-8 12 nam châm neodymium kích thước 2(rộng)x1(dày)mm

Qua tính toán cơ bản, ngay cả khi dùng loại keo epoxy "thường", bộ ngàm này có thể chịu lực từ 15 đến 50kg. Đối với ứng dụng này thì quá dư sức và hoàn toàn đảm bảo chắc chắn. Để lắp ráp tốt nhất, hãy đảm bảo các bề mặt tiếp xúc phải sạch và được chà nhám; bạn cũng có thể dùng dao rọc giấy để tạo độ nhám cho bề mặt keo bám tốt hơn.

Sắp tới mình sẽ cập nhật thêm các phiên bản có cổng sạc cho loại bắt vít. Bản dùng nam châm và bản lắp lỏng có lỗ ở đáy để bạn dễ dàng đẩy thiết bị ra vì khe hở được thiết kế là 0.2mm. Tuy nhiên, tùy vào thông số máy in, bạn có thể cần chỉnh tỉ lệ X&Y trong phần mềm slicer tăng thêm khoảng 0.05% nếu thấy hơi chật.

Mật độ in (Infill) khuyên dùng: Trên 10%. Vì đây là mẫu in nhỏ nên mình khuyến khích in 100% cho chắc chắn. Bạn có thể in thử 5% trước để kiểm tra kích thước.

Chất liệu khuyên dùng: Không nên dùng PLA vì nó không chống tia UV, lại khá giòn, dễ bị gãy do rung lắc và mỏi vật liệu. Bạn nên dùng PETG hoặc ABS.

Mình có đính kèm file f3d nếu bạn muốn chỉnh sửa thêm. P/S: Nếu xem file step của mình thì đừng cười cái histogram nhé!
