Nâng cấp Hot End cho Qidi X-CF Pro (Orbiter V2 & Rapido K500)
Nâng cấp máy in Qidi X-CF Pro của bạn bằng cách thay thế cụm hotend và máy đùn zin bằng Orbiter V2 cùng Rapido K500. Giải pháp này giúp đơn giản hóa việc thay đổi vật liệu in, làm mát hiệu quả hơn và tăng độ ổn định mà không cần tháo lắp phức tạp.
Mô tả
Tại sao lại làm điều này?
Qidi cung cấp sẵn hai cụm hotend cho dòng X-CF Pro, một cái cho nhiệt độ cao và một cái cho nhiệt độ thấp. Việc tháo lắp qua lại giữa hai cụm này rất phiền phức, phải vặn 9 con ốc M3, nới lỏng 4 ốc M2 khác, chưa kể việc tháo lắp đầu nối dây cáp bẹ (ribbon cable) mỗi lần làm mình thấy rất lo vì chúng rất dễ hỏng và khó thay thế. Bản độ này giúp bạn loại bỏ hoàn toàn việc phải thay đổi cụm máy đùn. Nếu bạn thích dùng các loại nozzle giá rẻ như mình, thì chỉ cần nhớ thay nozzle khi chuyển đổi giữa nhựa mài mòn và nhựa thông thường là được. Nếu bạn đầu tư loại diamond tip nozzle xịn sò thì thậm chí khỏi cần thay nozzle luôn.
Bạn có thể in thoải mái với PLA/TPU/PET/ABS/Nylon/PAHT-CF/PET-CF/ABS-GF25... chỉ với một thiết lập duy nhất này.
Orbiter V2 - 45 USD
Rapido K500 HF - 75 USD, chọn phiên bản HF
4020 Axial Fan 24V - 13 USD
3010 Blower Fan 24V - 5 USD
M2.5 to M3.0 Standoff QTY 2 - 7 USD mỗi cái
JST-XH Crimping Set - 7 USD, chọn IWS-2820 2.54 XH-F
Brass Inserts Set - 13 USD, chọn loại M2.5 & M3
5 mm Aluminum Rod, short length - 2 USD
M3 Tap - 8 USD
M3 Screw Hardware - 13 USD
Nozzles - 10 USD, chọn loại V6 phổ thông, Qidi không dùng chung được
Dụng cụ cần thiết
- Máy in 3D: In các miếng đệm (shims) và spacer bằng nhựa PA12 hoặc vật liệu chịu nhiệt, cứng tương đương.
- Mỏ hàn: Dùng để lắp 3 cái heat inserts vào vị trí.

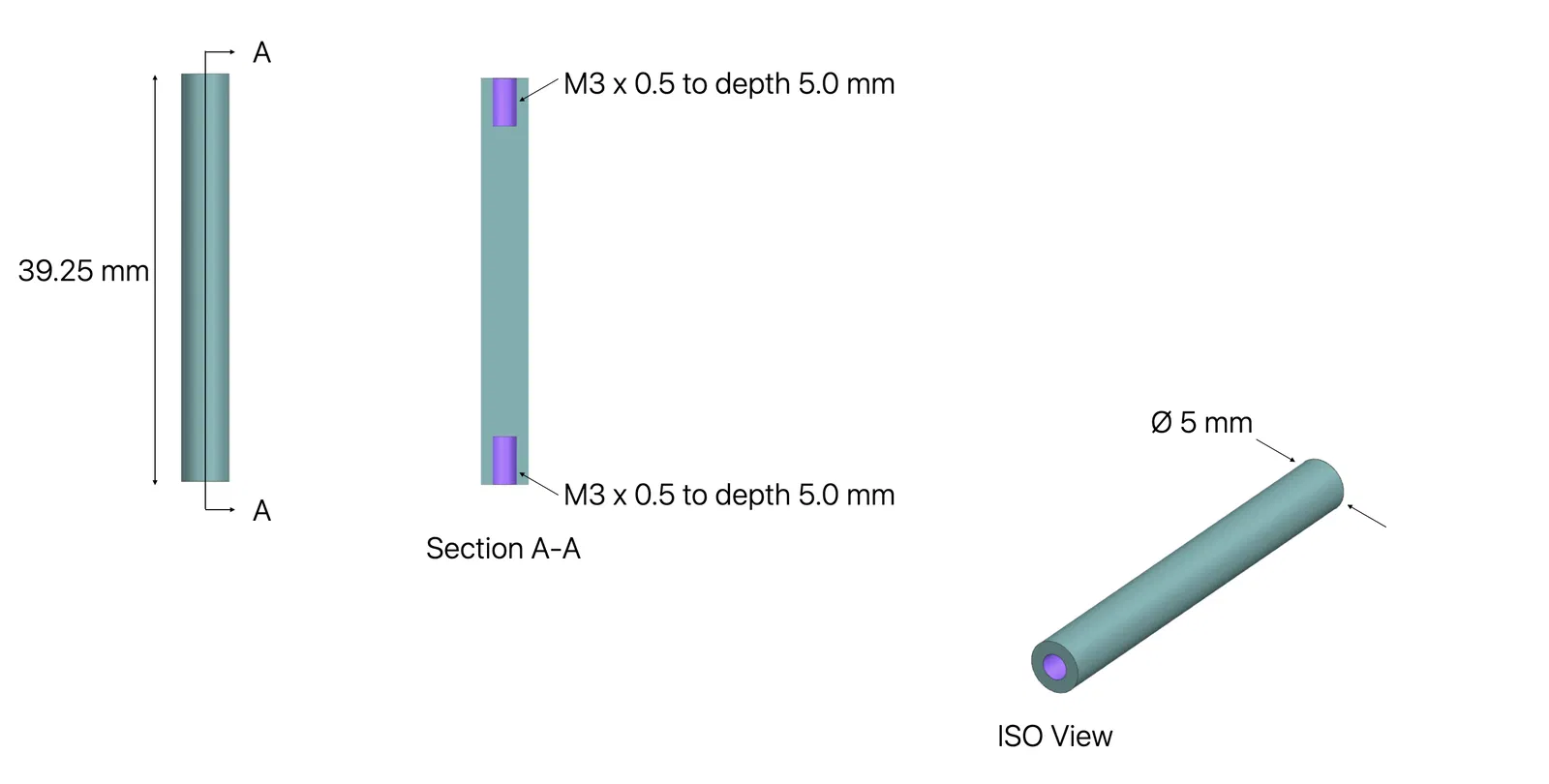

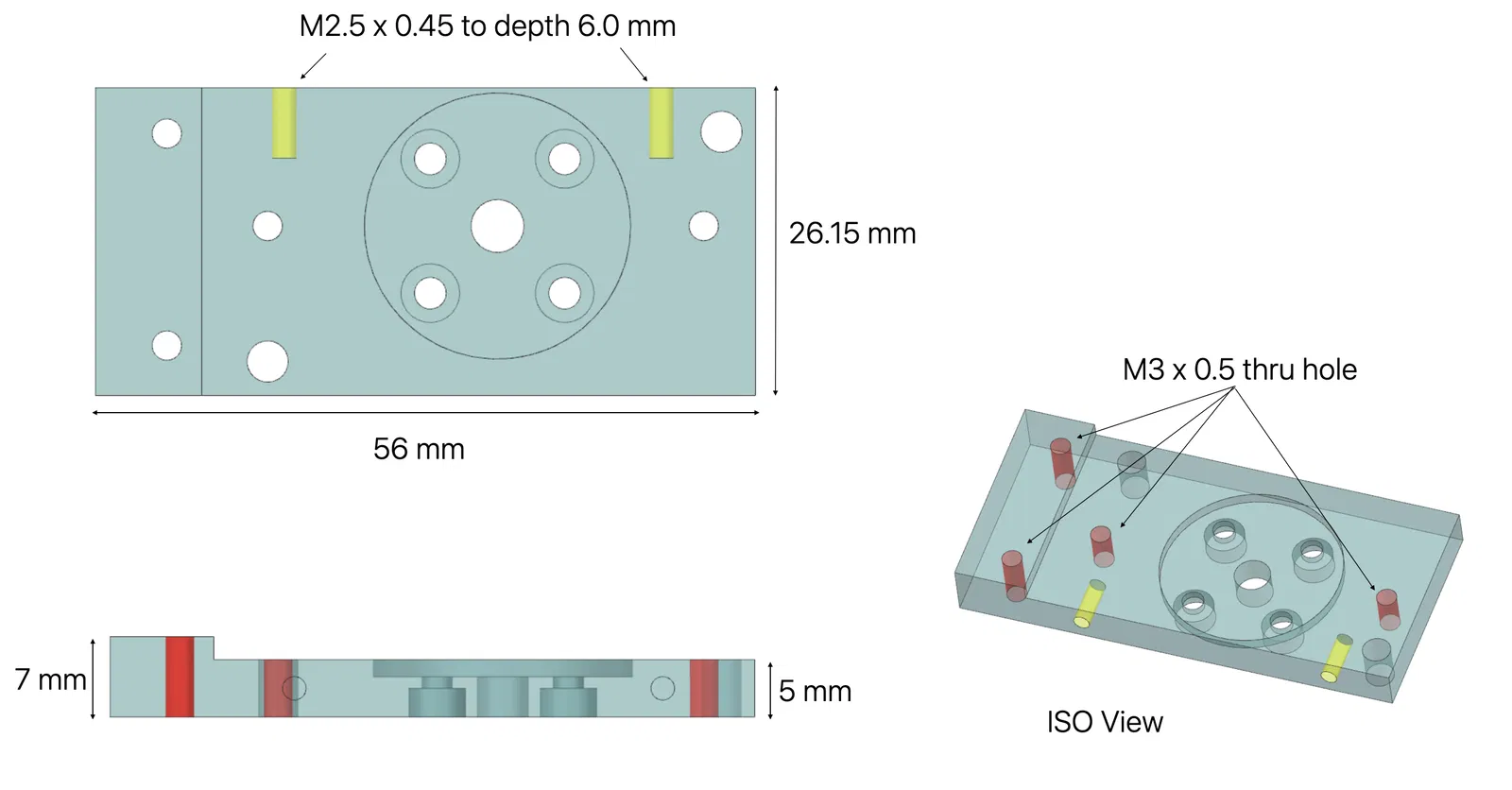

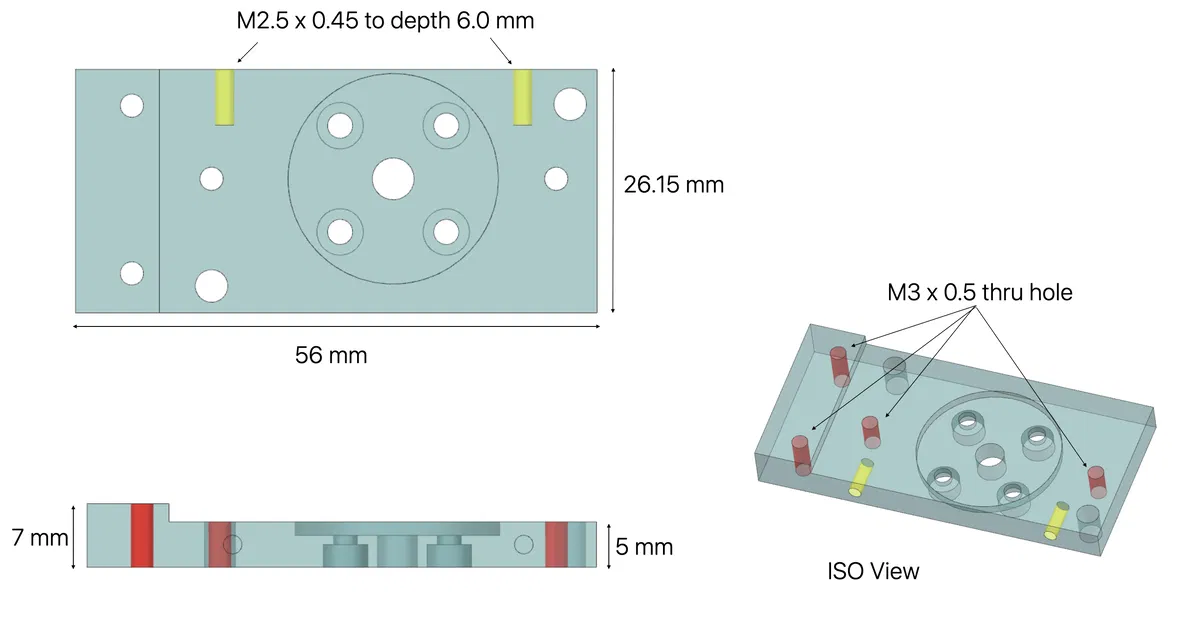

- Máy phay CNC 3 trục: Các chi tiết cấu trúc vẫn dùng nhôm. Nếu không tự làm được, bạn hãy đặt dịch vụ qua SendCutSend/JLCPCB/PCBWAY/Fathom. Mình đã đính kèm 2 tấm ảnh cuối, bất kỳ xưởng cơ khí nào cũng có thể báo giá dựa trên đó và file STP. Giá chắc chỉ khoảng 30 USD, và bạn cũng đỡ tốn tiền mua mũi taro. Hoặc bạn có thể khoan lỗ rộng ra và in bằng nhựa Nylon/PC.
- Dremel: Dùng để cắt và chỉnh sửa các chi tiết.
- Mũi taro: M2.5 & M3
- Kìm bấm đầu dây
Các bước thực hiện:
(Nội dung kỹ thuật các bước từ 1 đến 18 đã được lược bỏ theo yêu cầu giữ nguyên định dạng Markdown và hình ảnh)

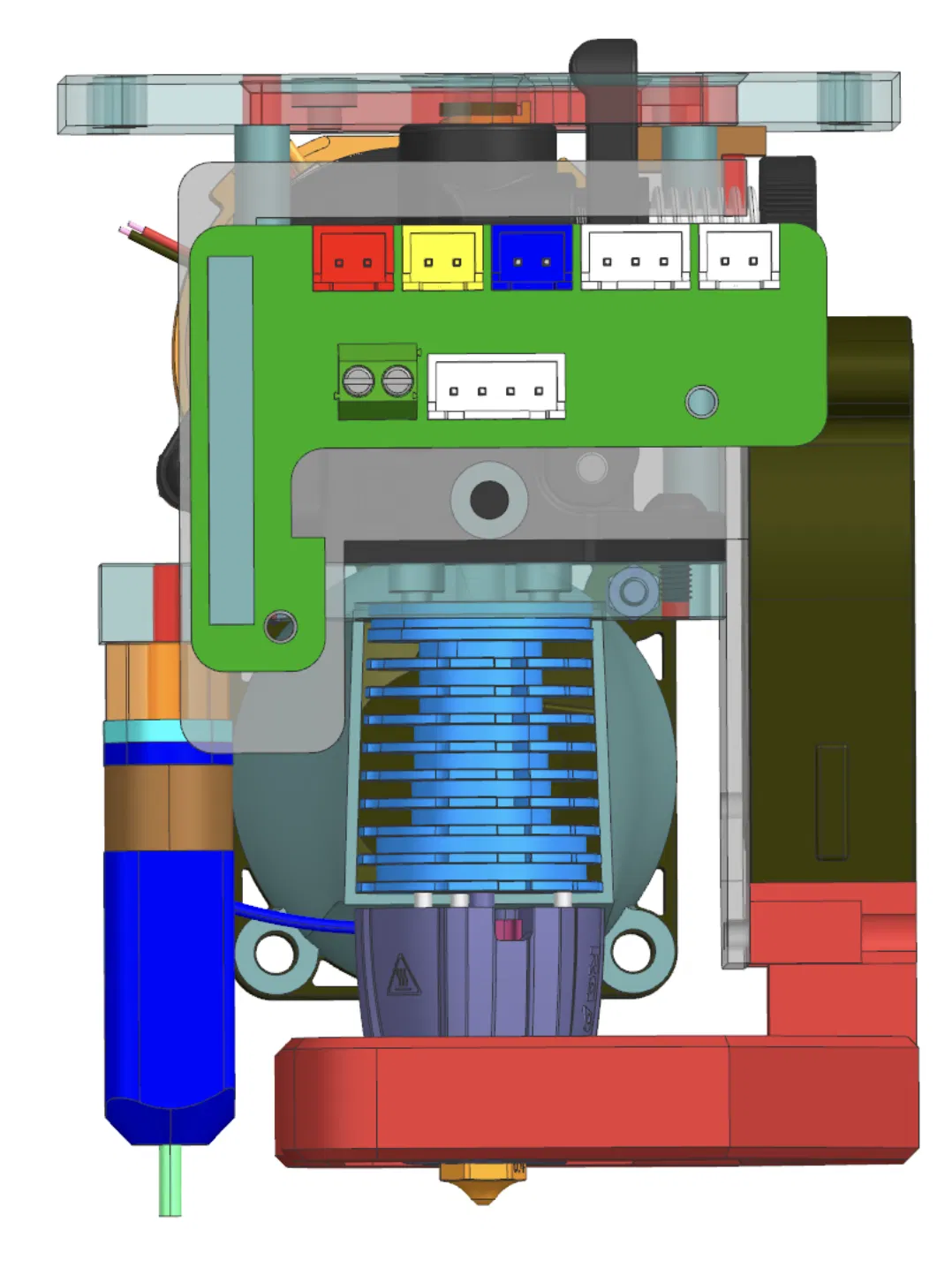

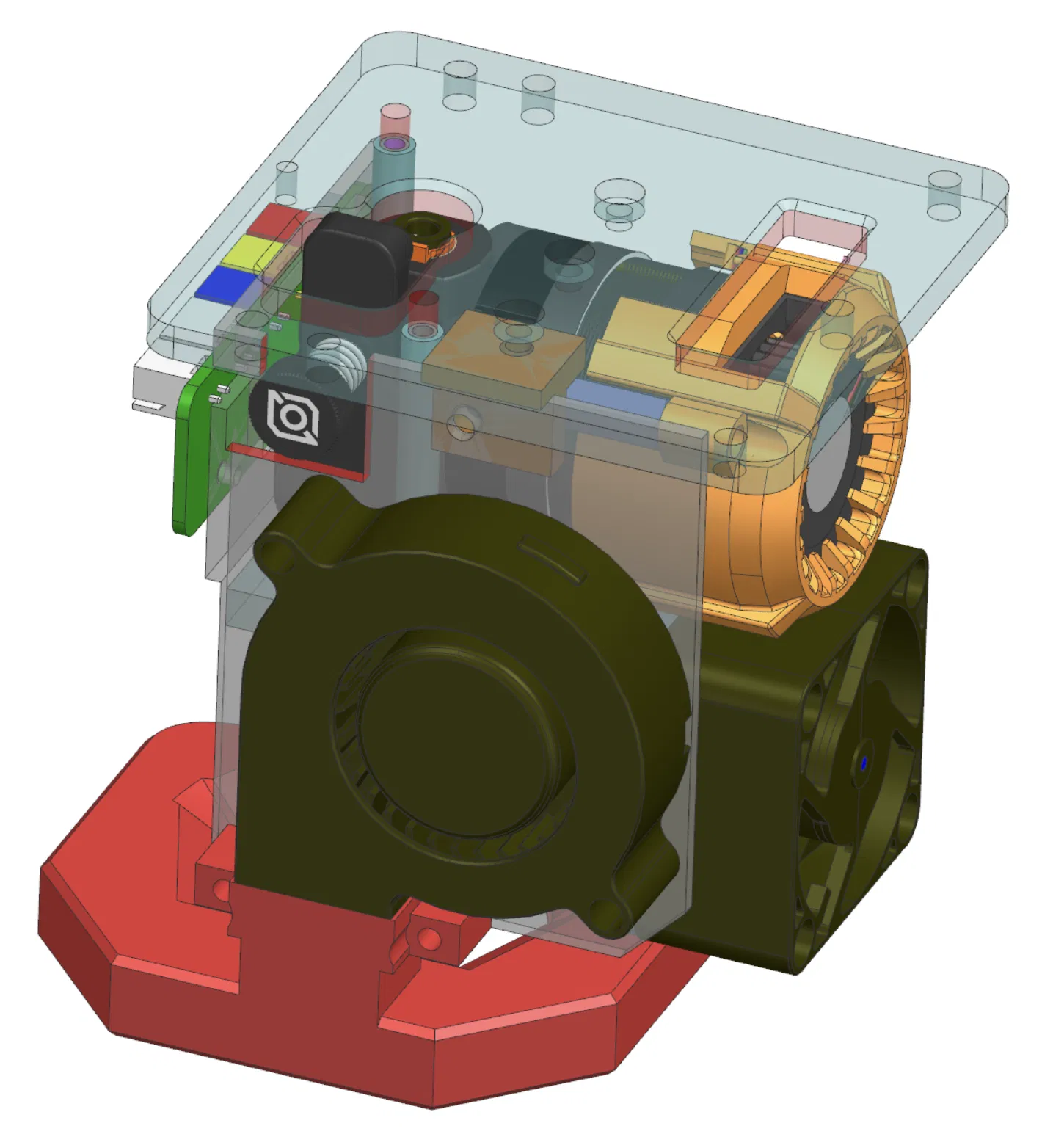

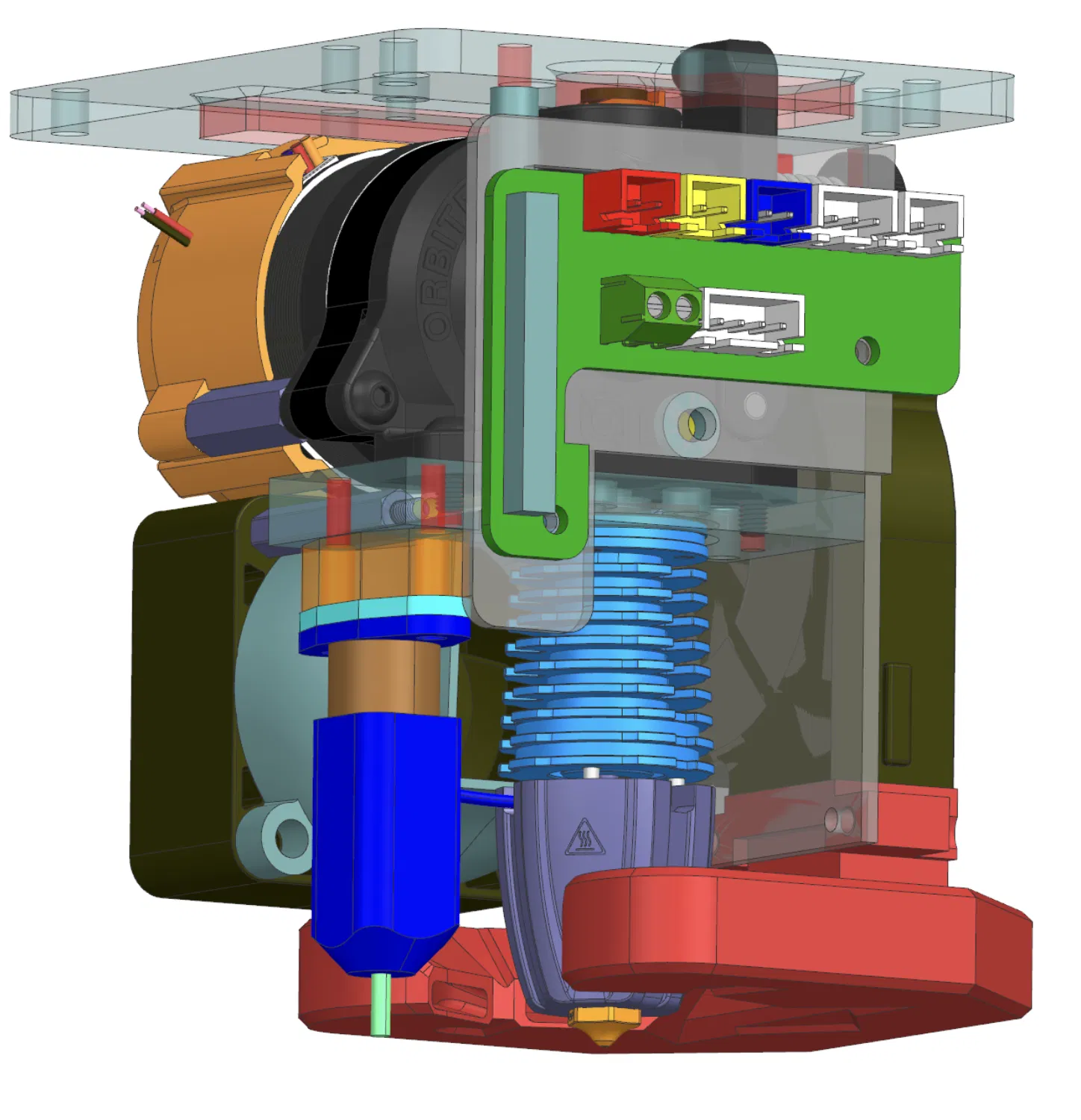

Ưu điểm sau khi nâng cấp: Setup mới nhẹ hơn 135g so với hàng zin, cùng với:
- Làm mát vật in tốt hơn
- Làm mát hotend hiệu quả hơn
- Thay nozzle dễ dàng chỉ bằng một tay
- Tầm nhìn khi in tốt hơn
- Đùn nhựa ổn định hơn cho nhiều loại vật liệu
- Không cần thay cụm máy đùn khi đổi loại nhựa
- Có thể hoàn trả về trạng thái zin và tương thích với ốp che nguyên bản
