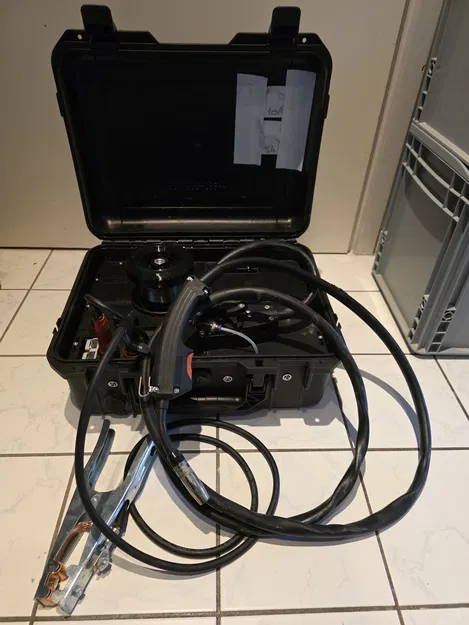

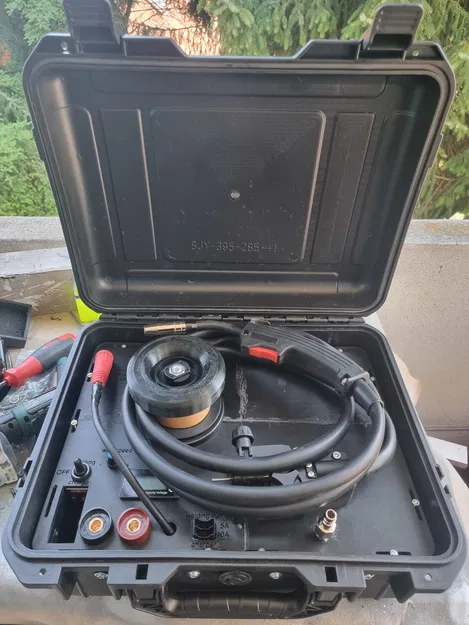

Máy hàn MIG chạy bằng ắc quy (Battery powered MIG welder)

**Máy hàn di động cho dân off-road (Phong cách Karnage)

Ở châu Âu, việc tìm mua máy hàn di động cho các chuyến đi rất khó. Dự án này giúp anh em tự chế tạo một chiếc máy hàn chạy bằng pin với hiệu suất cao, tương đương với hệ thống Karnage của Mỹ. Máy sử dụng hai bình ắc quy 12V/22Ah, hỗ trợ cả hàn Flux-Core (hàn không dùng khí) và MIG (hàn có dùng khí bảo vệ).

Thiết kế máy có tính năng "cold tip" (dây hàn không có điện cho đến khi bóp cò) và kiểm soát hoàn toàn cực tính (DCEN hoặc DCEP).

Các tính năng chính

• Chế độ kép: Hỗ trợ hàn Flux-Core (không khí) và MIG (có khí bảo vệ qua đầu nối nhanh).
• Nguồn điện linh hoạt: Dùng ắc quy bên trong hoặc nguồn ngoài qua cổng kết nối Anderson 120.
• Sạc thông minh: Có sẵn ổ cắm tẩu thuốc để sạc hoặc làm đầu ra 12V.
• Ưu tiên an toàn: Sử dụng công tắc tơ TE EV200 chịu tải nặng để đóng cắt dòng điện cao một cách an toàn.

Thông số kỹ thuật

• Cực tính: Có thể tùy chỉnh DCEN (Direct Current Electrode Negative) hoặc DCEP.
• Đóng cắt: Công tắc đôi ON-OFF-ON để cách ly hệ thống và chọn chế độ.
• Cấp dây: Động cơ điều khiển qua PWM giúp điều chỉnh tốc độ dây chính xác.

⚠ Cảnh báo an toàn & Lưu ý

Nguy hiểm dòng điện cao: Dự án này liên quan đến ắc quy axit-chì cường độ dòng điện lớn, có thể cung cấp hơn 300A. Ngắn mạch có thể dẫn đến cháy nổ hoặc chấn thương nghiêm trọng.

• Chỉ thực hiện dự án này NẾU anh em đã có kinh nghiệm với các thiết bị điện DC dòng cao.
• Luôn sử dụng đồ bảo hộ (PPE) phù hợp (mặt nạ hàn, găng tay, tạp dề).
• Không bao giờ để máy mà không có người trông coi khi đang sạc hoặc sử dụng.
• Đảm bảo tất cả các kết nối dòng điện cao được siết chặt và cách điện đúng cách.

Danh sách vật tư (BOM)

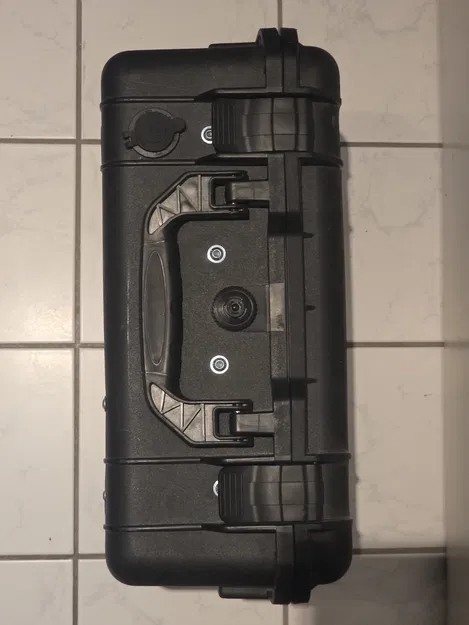

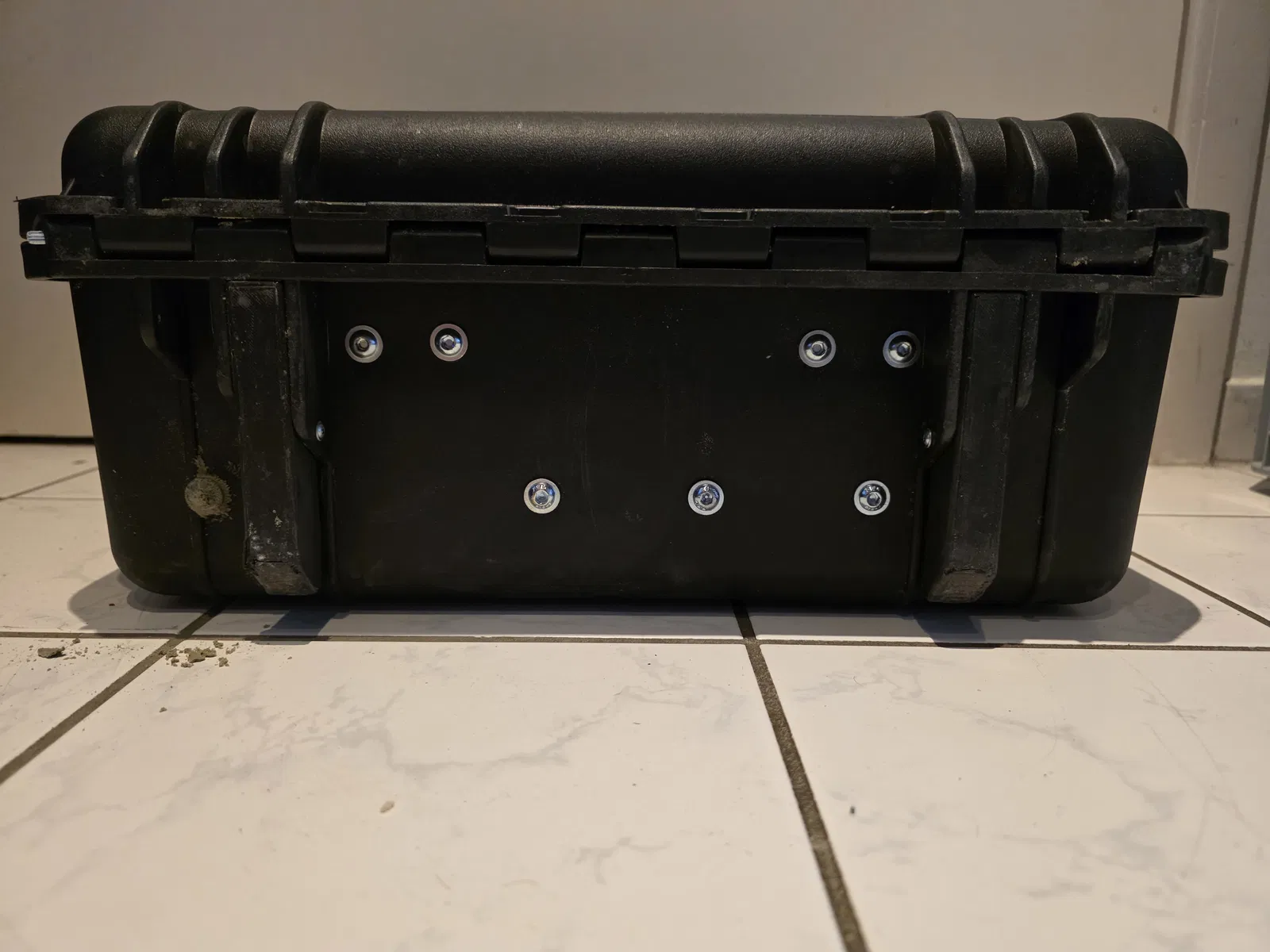

• Vỏ hộp cứng bên trong: 430x350x190mm temu

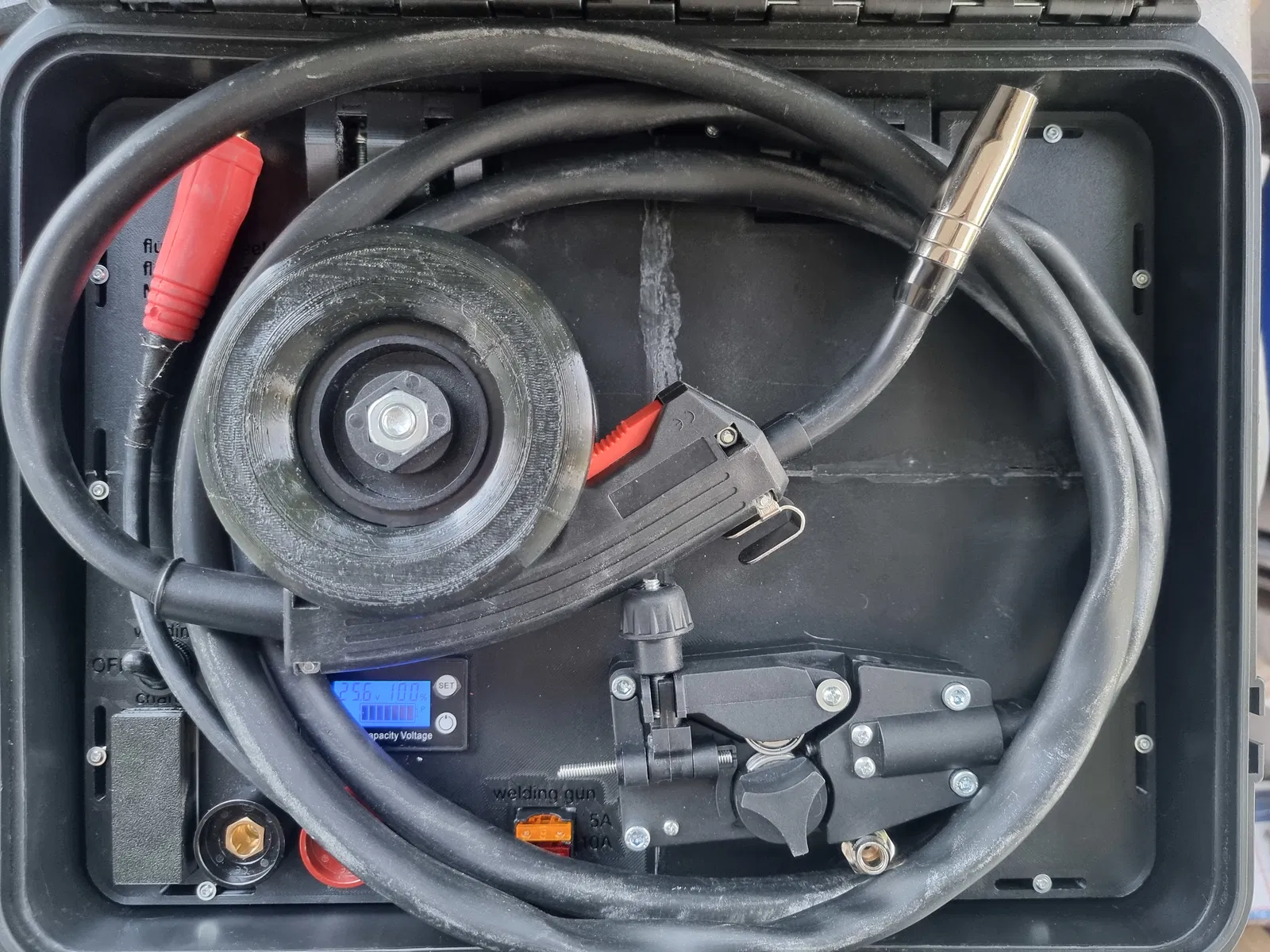

• Bộ cấp dây MIG thông dụng aliexpress
• Mỏ hàn MIG aliexpress
• 2x Rơ le 12V 500A TE EV200 aliexpress
• Rơ le 12V NC aliexpress
• Bộ chuyển đổi khí bảo vệ phần 1 aliexpress
• Bộ chuyển đổi khí bảo vệ phần 2 aliexpress
• Cuộn dây hàn aliexpress
• Giắc cắm Anderson 175 aliexpress
• Công tắc đôi ON-OFF-ON 16/20A aliexpress
• Giắc cắm và ổ cắm Dinse aliexpress
• Bộ điều khiển tốc độ dây PWM aliexpress
• Ổ cắm tẩu thuốc 12V aliexpress
• Đồng hồ đo ắc quy aliexpress
• Cáp hàn 16mm², dây điện bên trong và dây tiếp đất
• Đầu cốt đồng, đầu cốt tròn các loại
• Dây điện 2.5mm² và 0.75mm²
• Vít đầu M3, ốc chèn nhiệt M3 dài
• Thanh ren M6 (dài 1m), đai ốc M6, vít đầu M6

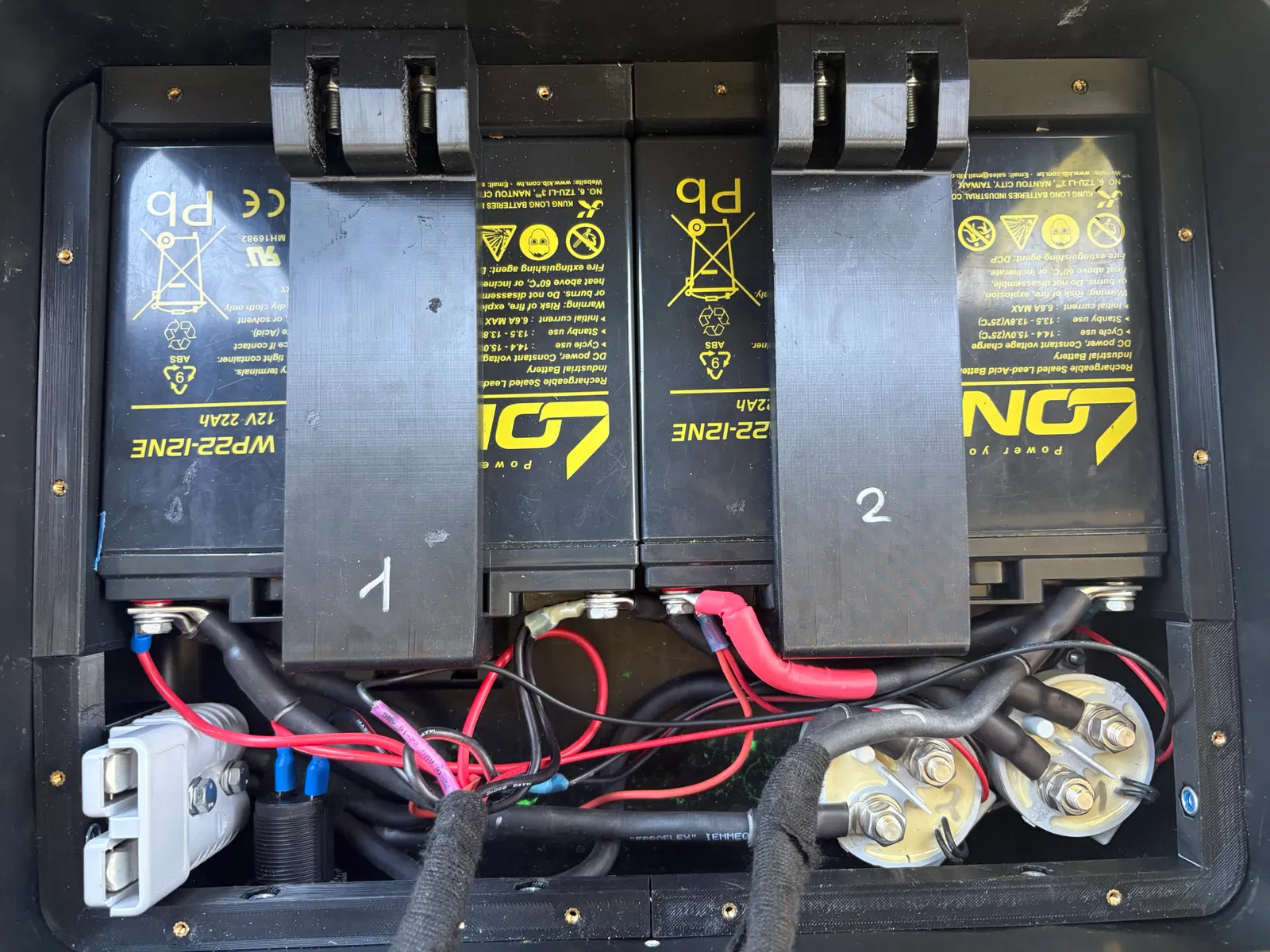

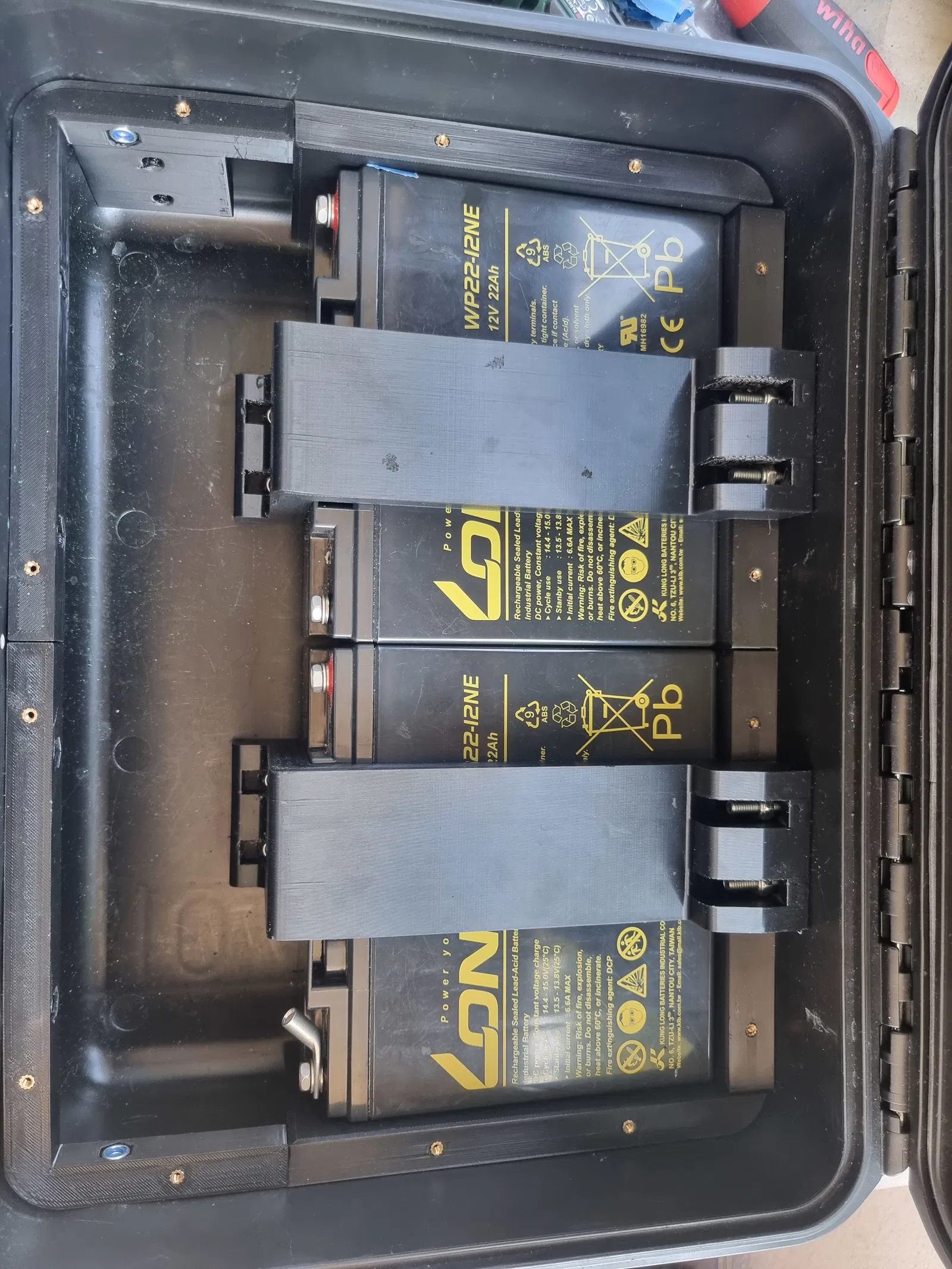

• 2x ắc quy 12V/22Ah (Dòng xả cực đại trên 300A trong 5 giây)
• Cầu chì ô tô 5A/10A

Mẹo thi công

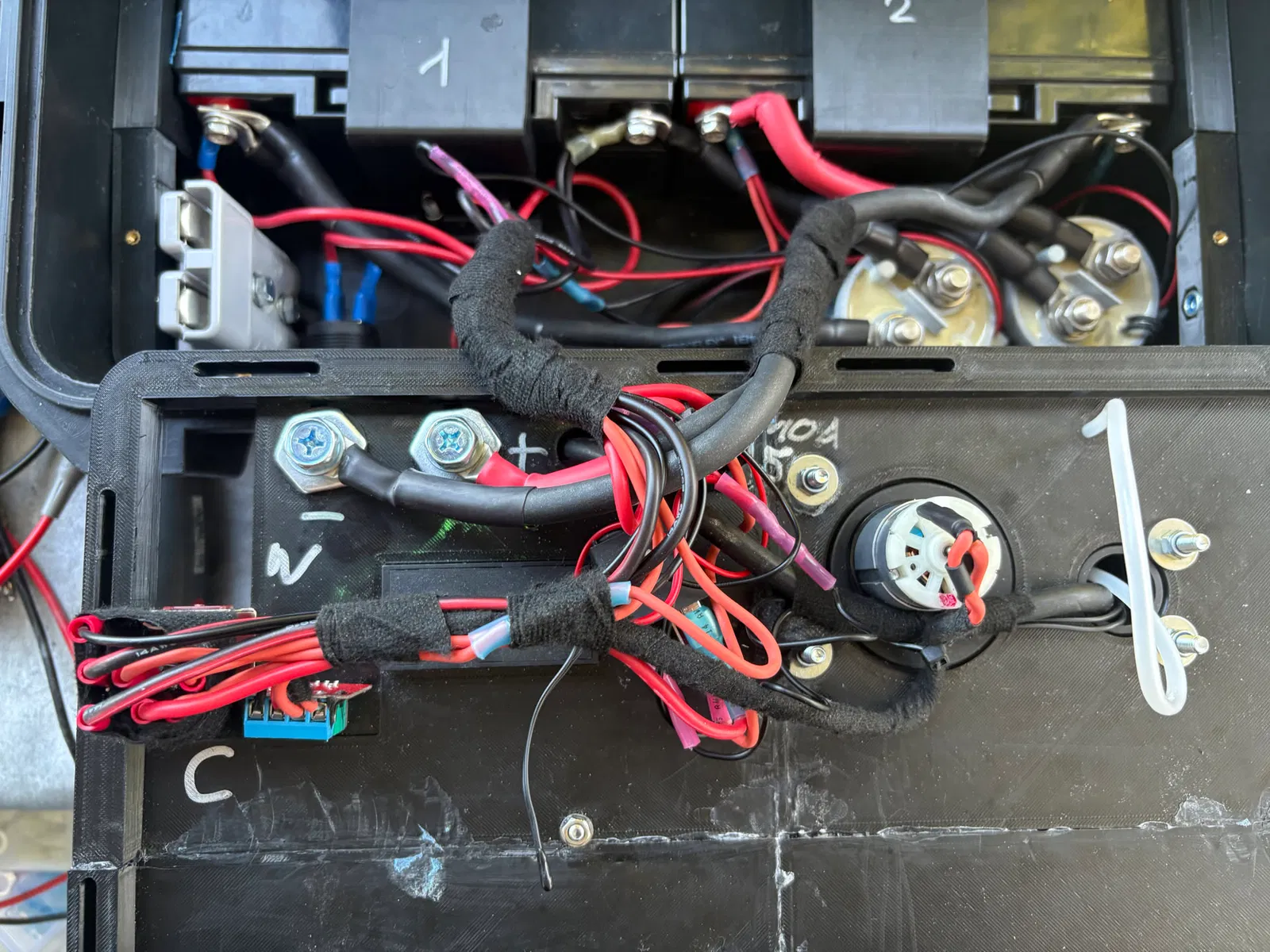

1. Đấu dây: Sử dụng cáp 16mm² cho mọi đường dẫn dòng điện hàn. Dùng dây 2.5mm² cho motor cấp dây và 0.75mm² cho tín hiệu.

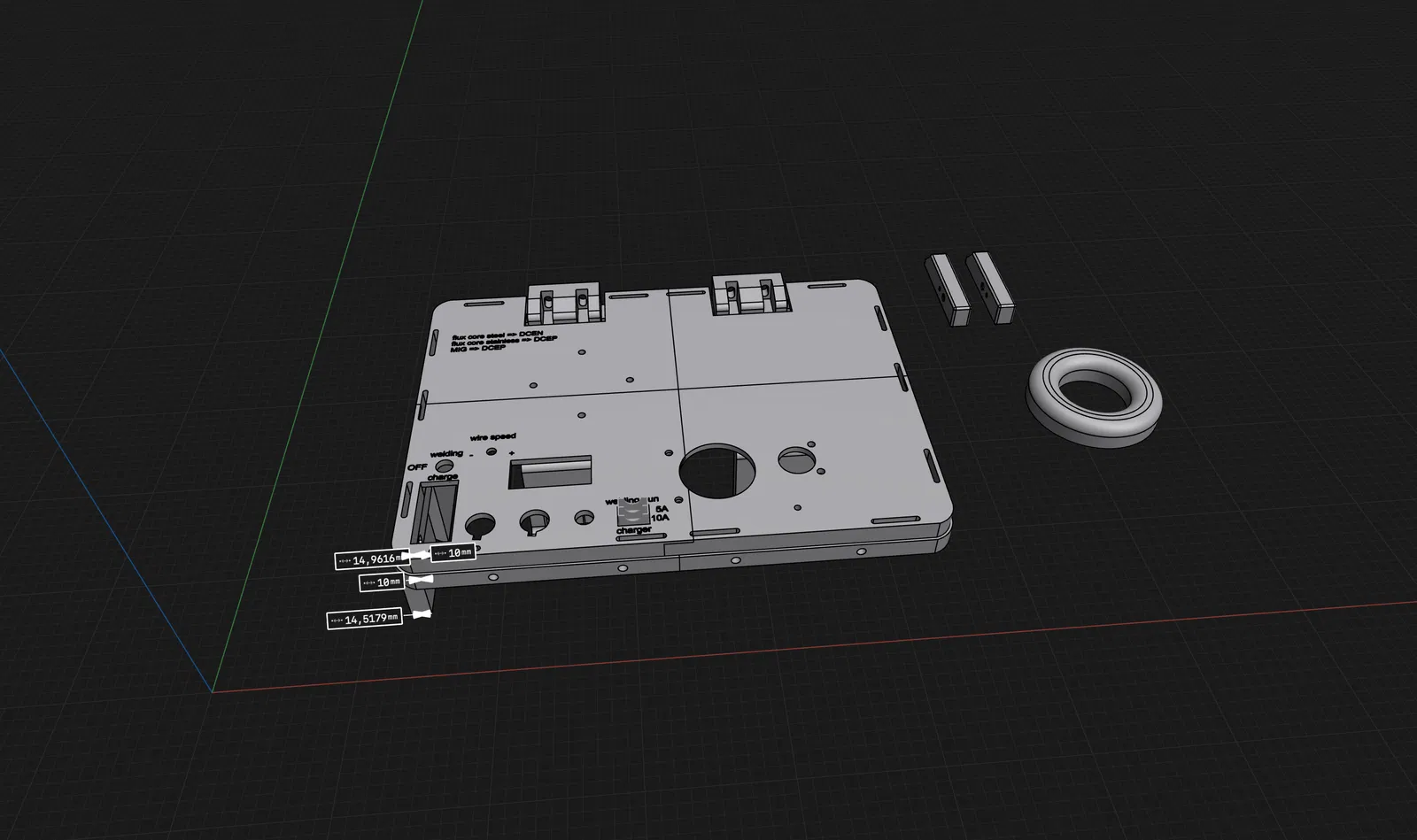

2. Ốc chèn nhiệt: Đảm bảo dùng loại "dài" để bám chắc nhất vào khung in 3D.
3. Khung: Sử dụng các đoạn thanh ren M6 để cố định và điều chỉnh cho vừa với vỏ hộp.
