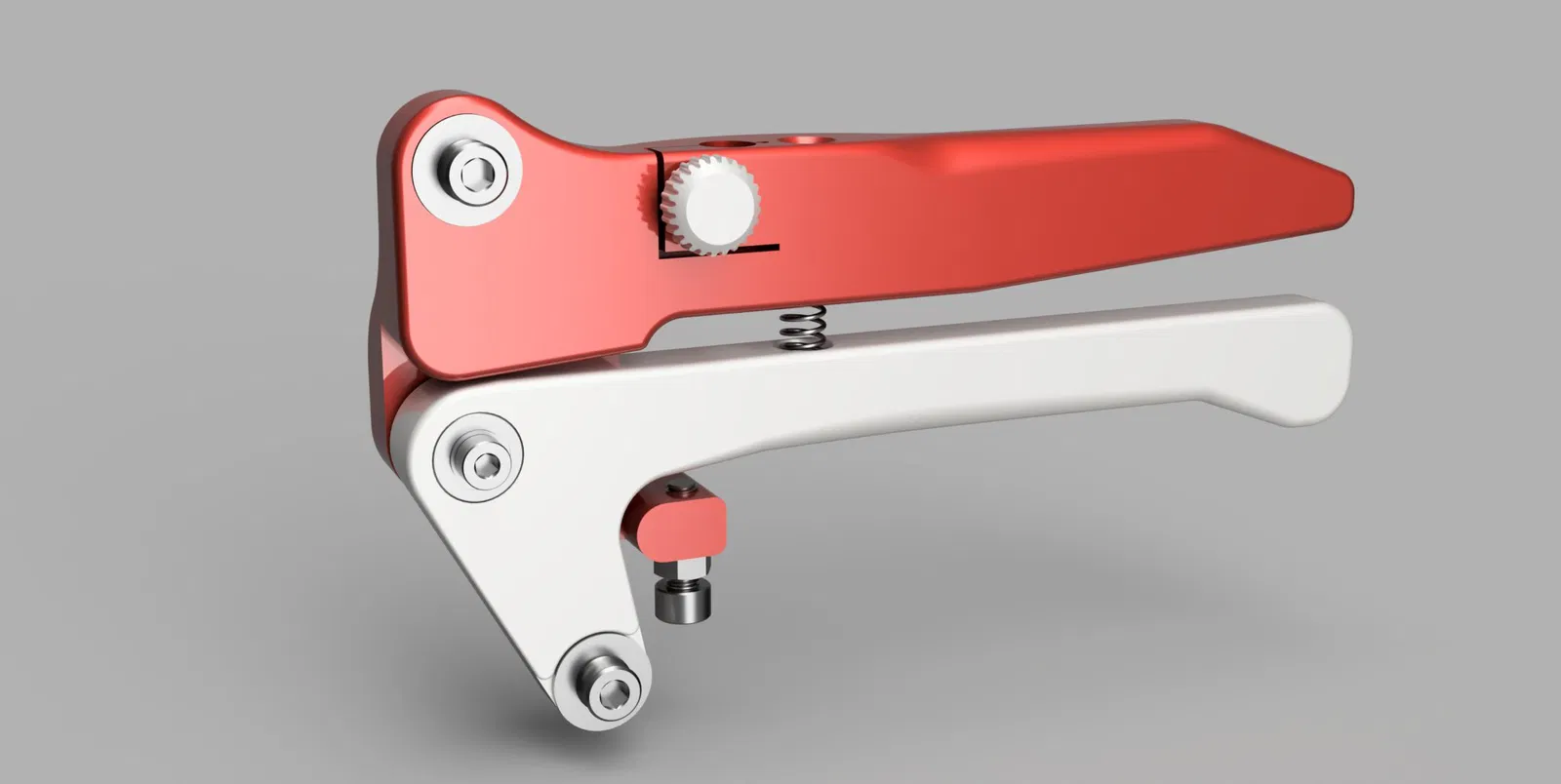

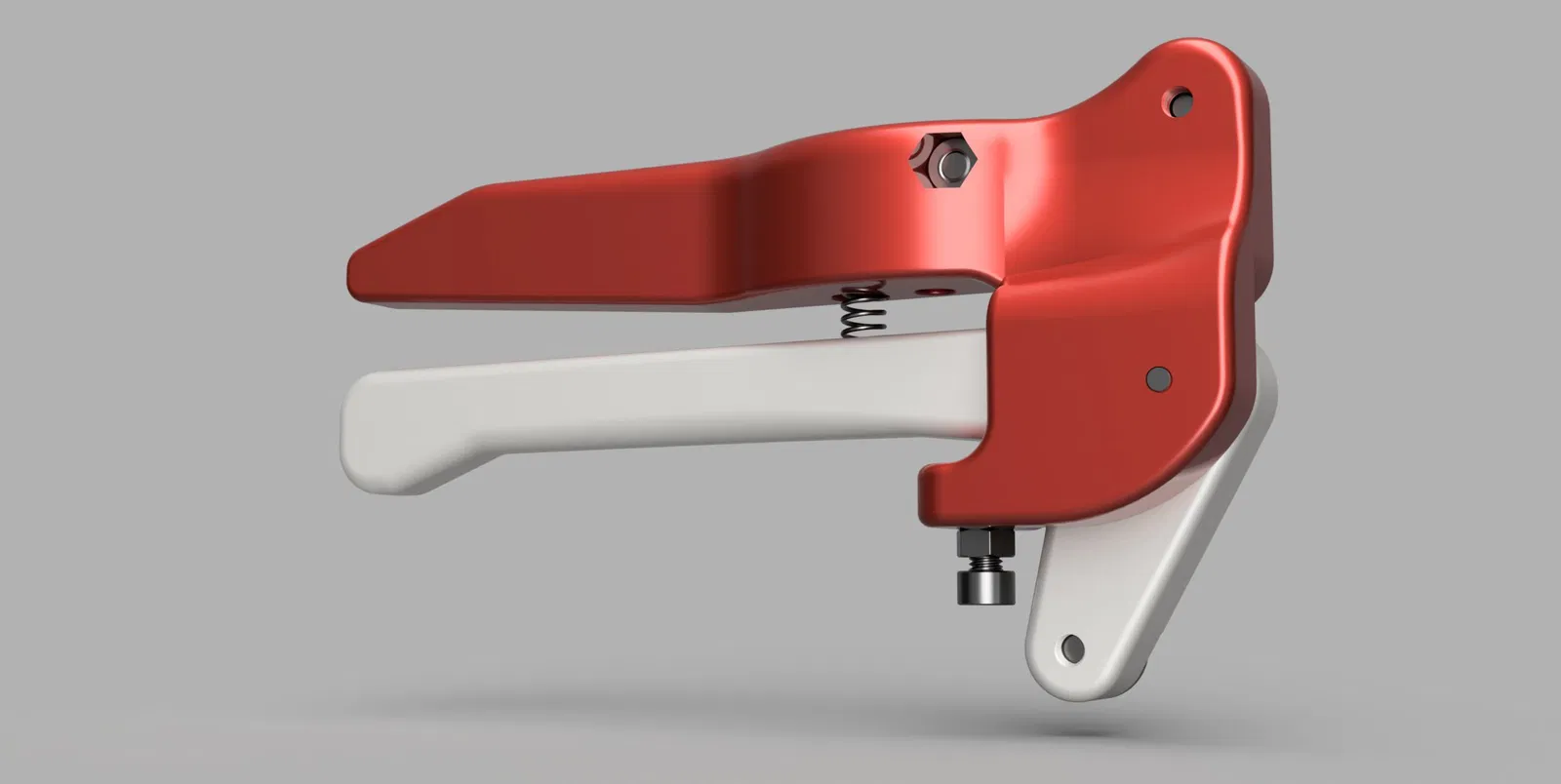

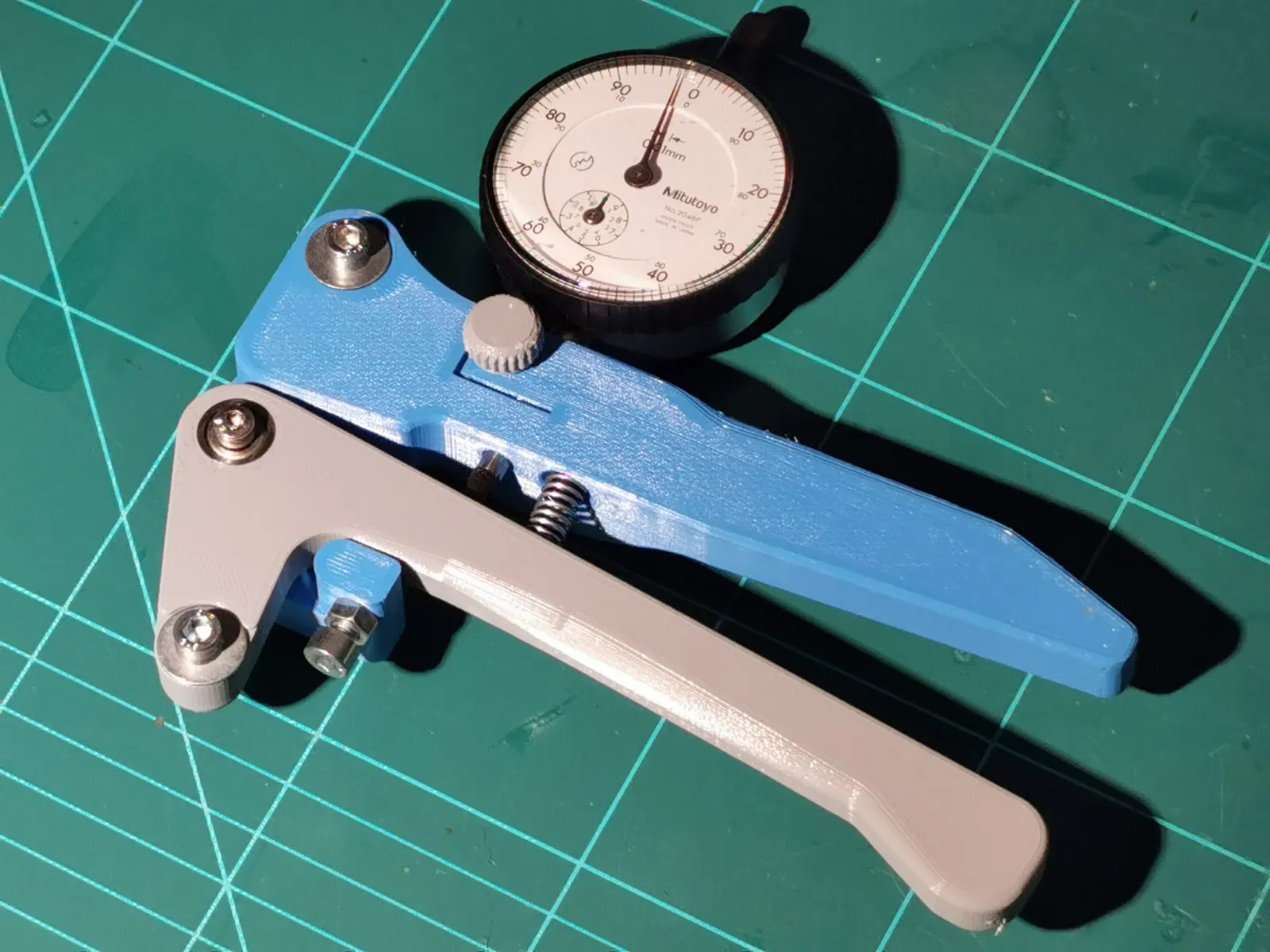

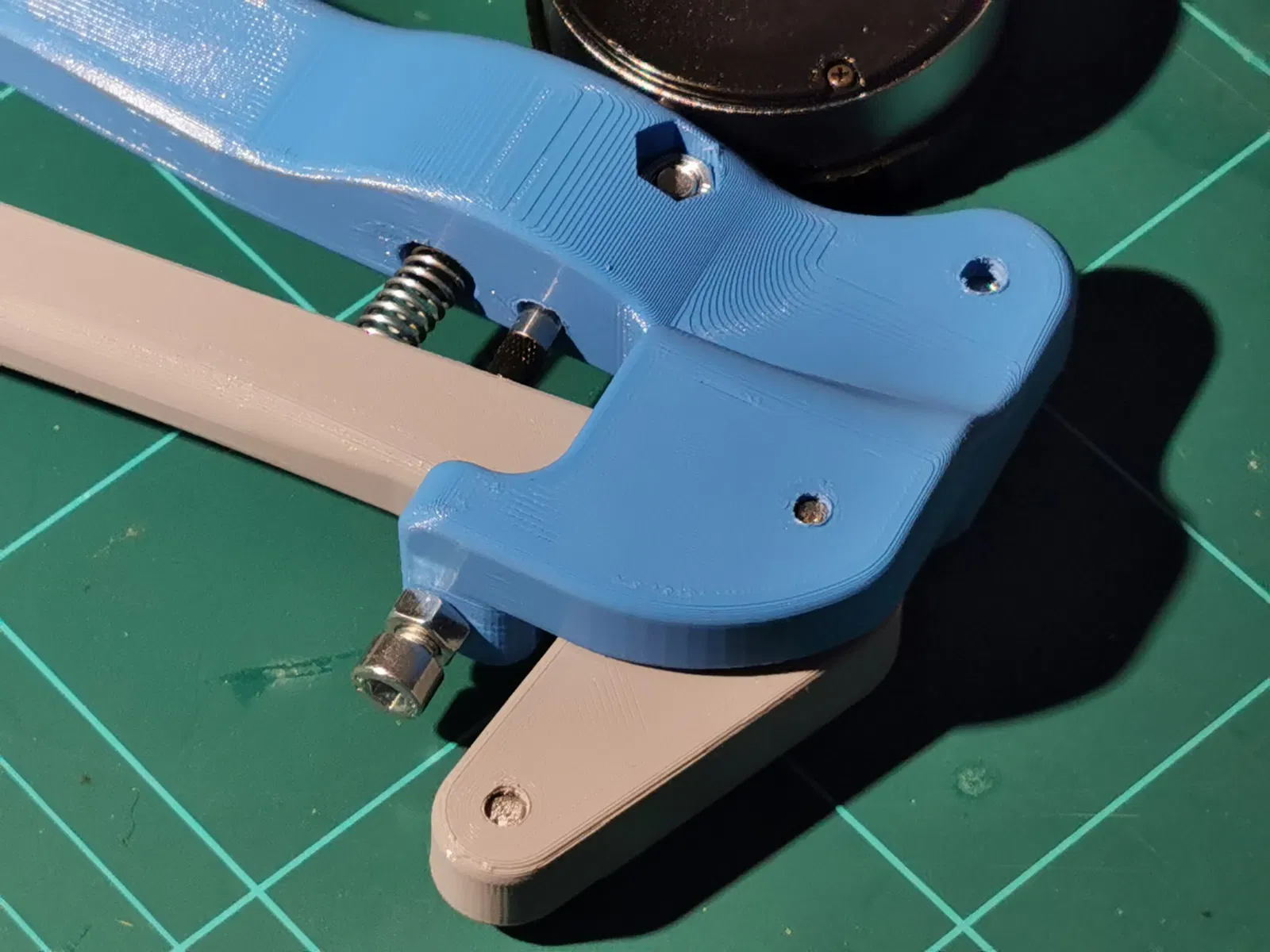

Thiết bị đo độ căng nan hoa xe đạp

Bộ đo căng dây này dựa trên thiết kế từ DT swiss.

Lưu ý: miễn là công cụ này chưa được hiệu chuẩn, chỉ có thể thực hiện các phép đo so sánh, không đo được căng dây tuyệt đối.

Các tính năng:

• ốc điều chỉnh cho phép điều chỉnh lực lò xo
• lắp đặt đồng hồ đo không cần công cụ
• Nếu sử dụng phiên bản M5: không bị trượt dây

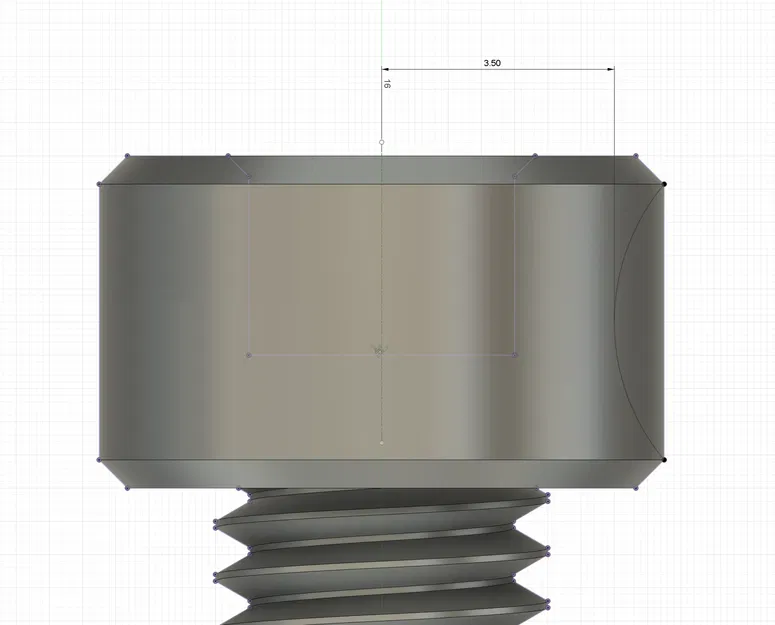

Có hai phiên bản, trong phiên bản M4, hai ốc vít lục giác bên ngoài nắm lấy dây là M4, không cần sửa đổi đầu ốc. Để thêm sự thoải mái, sử dụng phiên bản M5 và sử dụng máy tiện để khắc đầu M5 thành hình lõm với đường kính 7mm (đường kính đầu M4).

Tôi cung cấp tệp Fusion360 và tệp bước nếu bạn cần sửa đổi bất kỳ điều gì.

• đồng hồ đo analog hoặc kỹ thuật số
• 2x vòng bi 624ZZ (4x13x5mm)
• 1x lò xo nén 7mm x 32mm x 0.8mm
• M4 x 25
• 2x M5 x 10 hoặc M4 x 10
• 2x vòng đệm M5 hoặc vòng đệm M4 (đường kính 15mm)
• 2x M5 x 16 (một trong số chúng cần có đầu lục giác để lắp núm)
• 1x vòng đệm M5 đường kính 9mm
• 6x vòng đệm M4 đường kính 8mm
• 2x đai ốc lục giác M5
• 1x ốc điều chỉnh M8x12

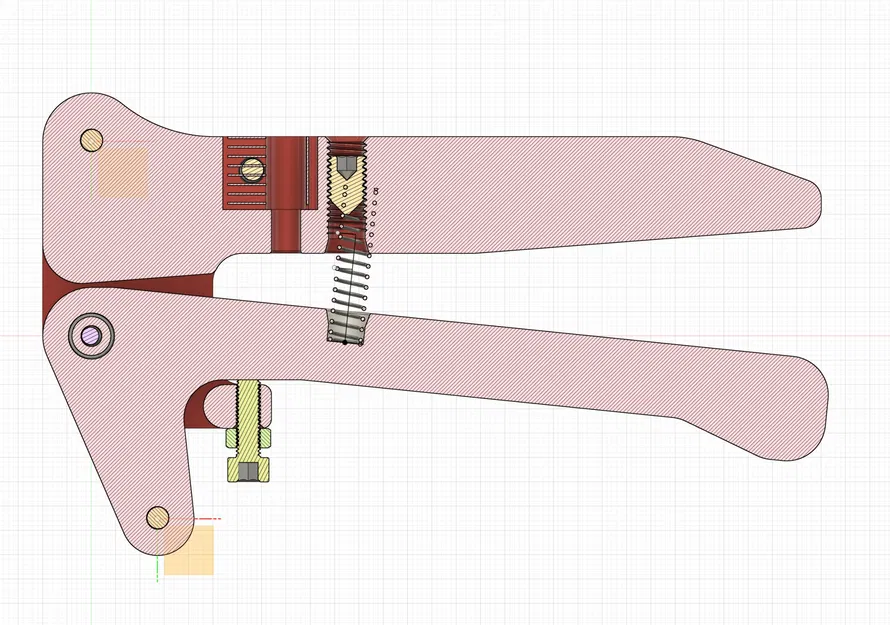

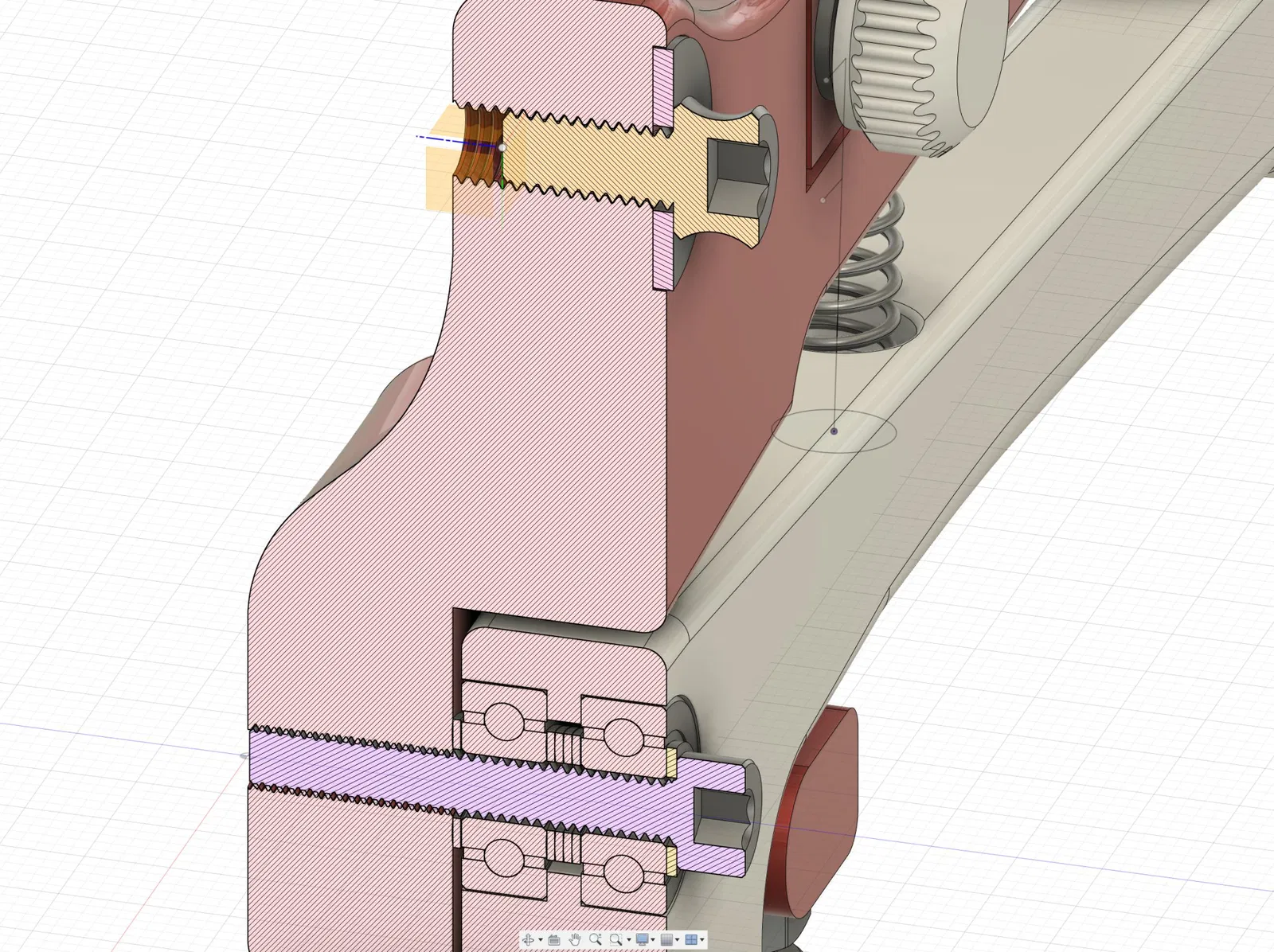

Khi lắp ráp, hãy chắc chắn thêm sáu vòng đệm M4 như thấy trong hình cắt ngang.

Sau khi in tay cầm, hãy loại bỏ hỗ trợ kèm theo trong kẹp đồng hồ bằng một con dao sắc.

Lắp ráp núm: làm nóng ốc M5 với đầu lục giác, sau đó ấn nó vào núm. Điều này sẽ giữ chặt nó khi nguội.
