Vỏ đựng cho màn hình 50228

Tác giả Lucas_1377594

Lượt tải: 0
Lượt thích: 1
Lượt coi: 68
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 26,1 KB· 26,1 KB

File 5 26,1 KB

v2_1773515359.scadSCAD · 2,1 KB
v3_1773515360.stlSTL · 19,8 KB
shell_v3_1773515361.scadSCAD · 1,4 KB
frontback_v5_1773515363.scadSCAD · 1,5 KB
frontbackplate_v5_color_1773515365.svgSVG · 1,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #250052
Danh mục: DIY
Ngày đăng: 15/03/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: enclosure
behuizing
50228

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

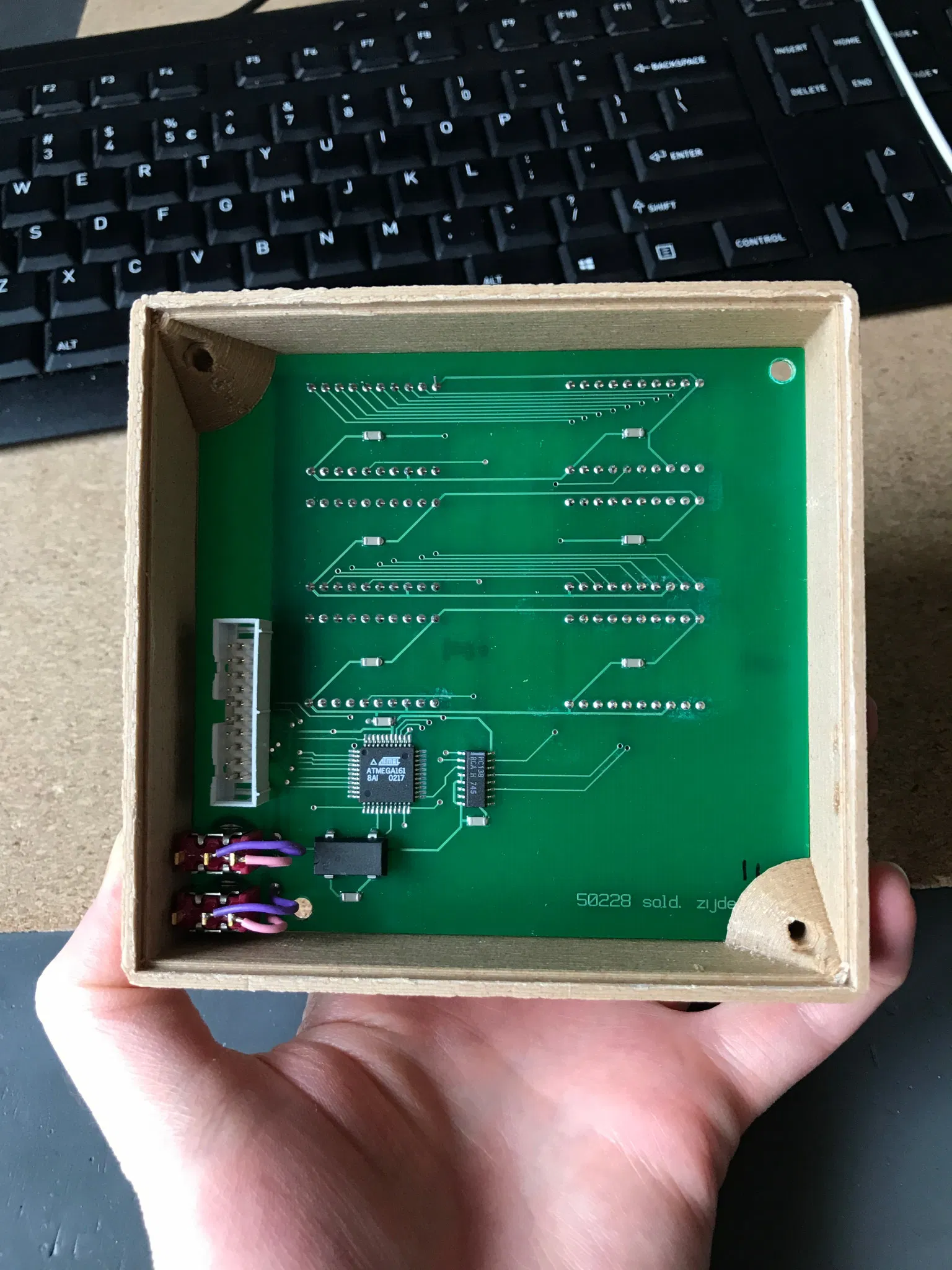

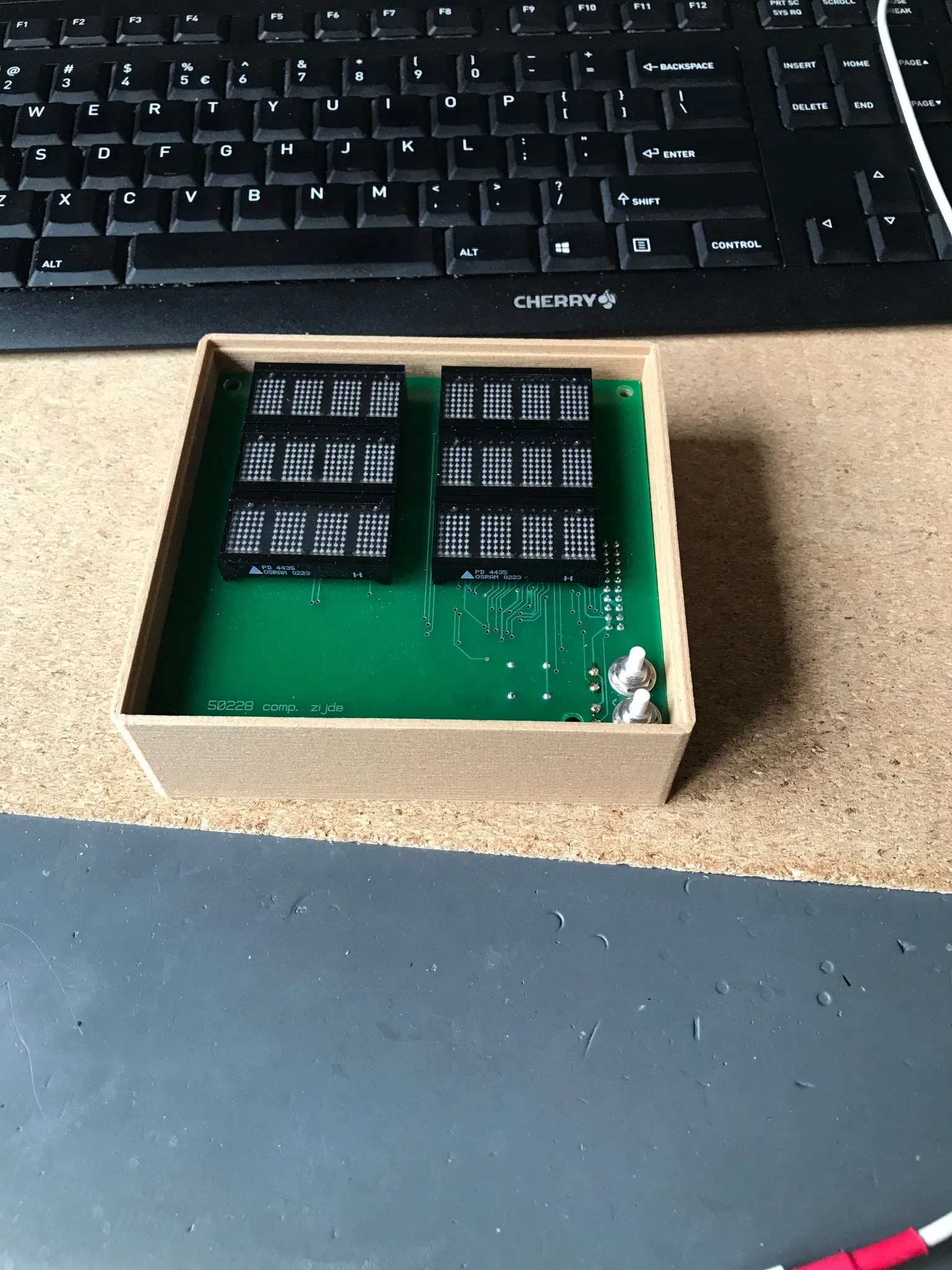

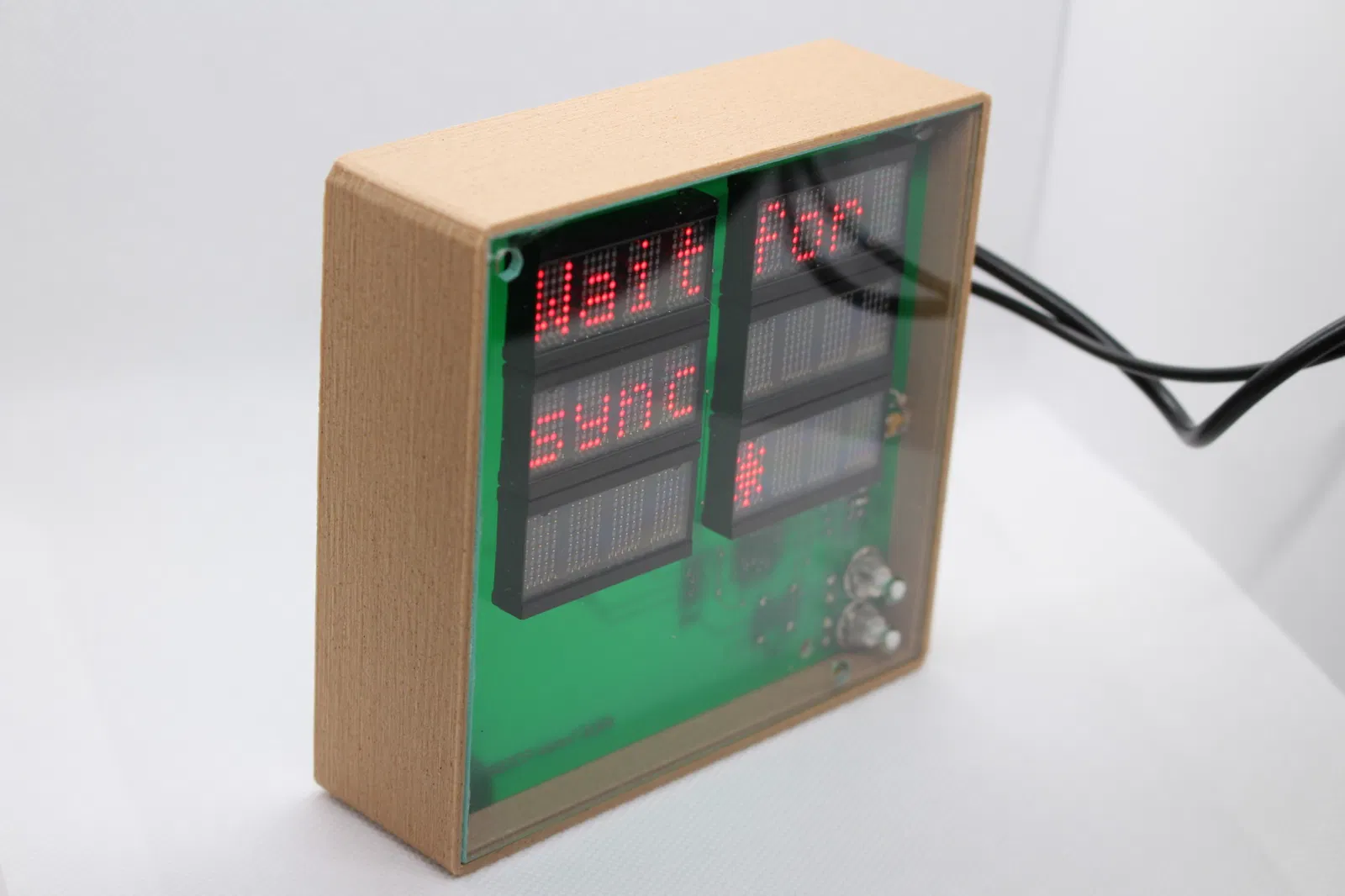

Vỏ máy in cho màn hình 50228. Phần vỏ được in 3D, mặt trước và mặt sau được cắt laser.

Đối với phần cắt laser, các màu sắc khác nhau được sử dụng trong file SVG để đảm bảo đường viền được cắt sau cùng. Bạn có thể dùng chung một file cho cả tấm trước và tấm sau, chỉ cần lưu ý KHÔNG cắt các lỗ cho công tắc trên tấm phía sau. Bạn có thể tùy chọn cắt hoặc không cắt các lỗ lắp ráp: tấm mica sẽ được kẹp chặt vào các gờ nên không nhất thiết phải có lỗ, hơn nữa vị trí lỗ có thể chưa hoàn toàn chính xác. Vì vậy, bạn nên cắt thử một bản mẫu bằng bìa cứng trước nhé.

Các file đều có đánh số phiên bản trong tên vì tất nhiên không phải lúc nào cũng thành công ngay từ lần đầu. Phiên bản hiện tại là V3 của phần vỏ và V5 của tấm trước/sau.

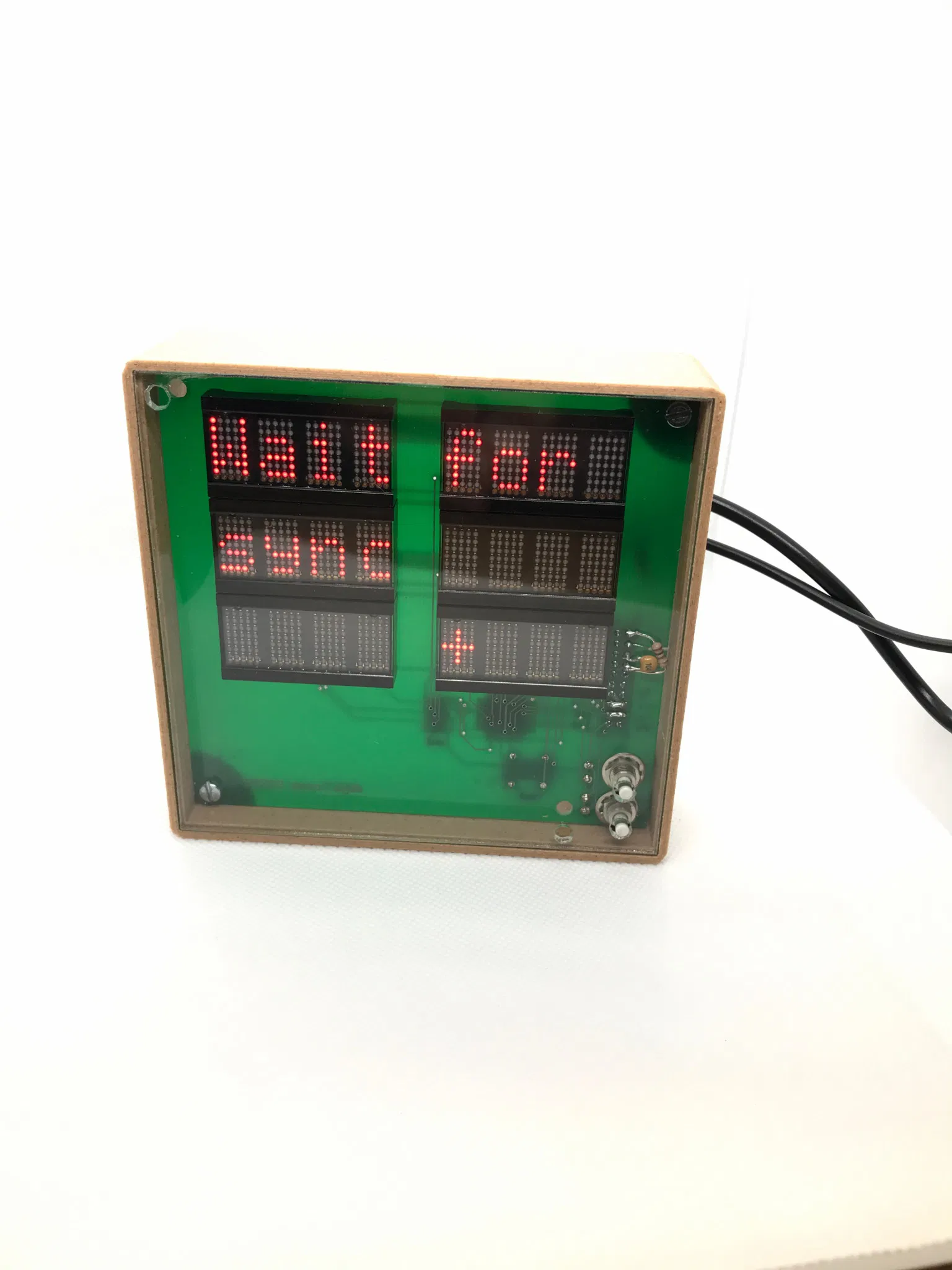

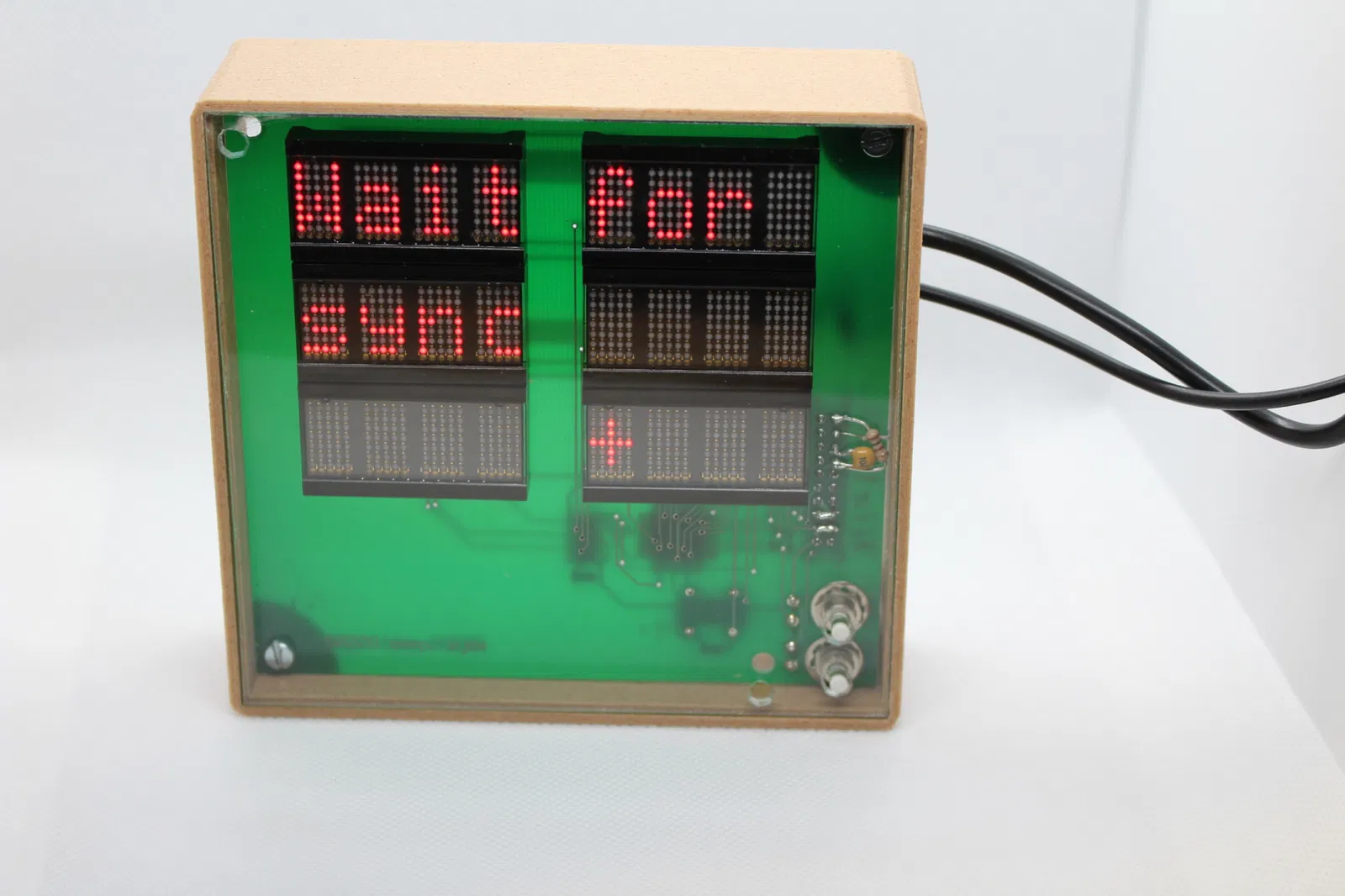

Mình đã dùng vỏ này cho một chiếc đồng hồ DCF77, bạn có thể xem chi tiết tại: https://www.eluke.nl/2026/03/10/dcf77-op-50228/
