Đế giữ dụng cụ gắn kim Seiko NH3x / NH7x - Tương thích nắp chống bụi

Khi lắp đặt mặt số và gắn kim cho bộ máy Seiko NH, việc hạn chế cầm nắm bộ máy sẽ giúp quy trình diễn ra dễ dàng và an toàn hơn.

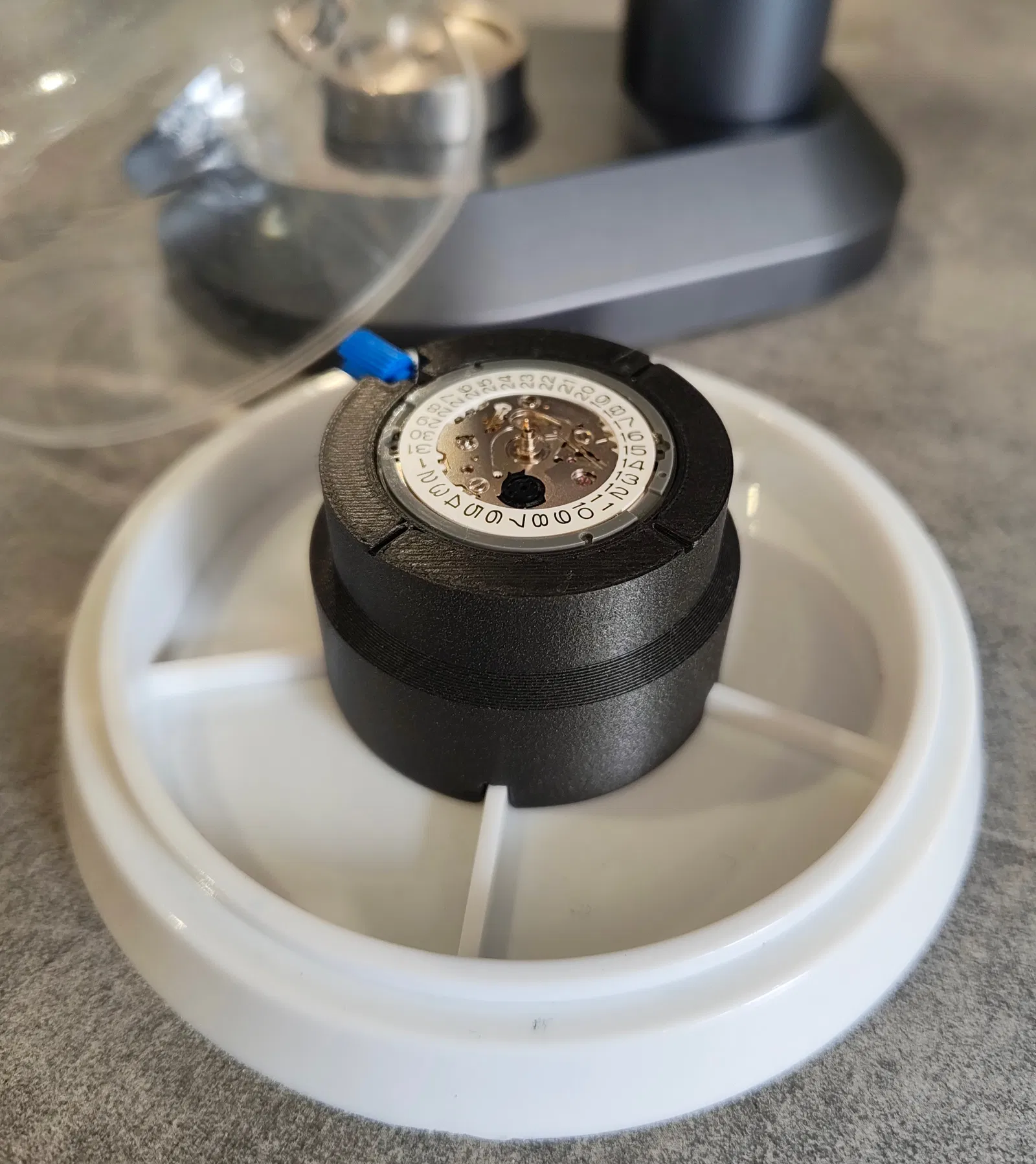

Chiếc đế này được thiết kế để giữ dụng cụ gắn kim cho các dòng máy NH3x–NH7x mà vẫn tương thích với các loại nắp chống bụi (dust cover) tiêu chuẩn của thợ đồng hồ.

Ý tưởng rất đơn giản: sử dụng một đế đỡ duy nhất cho cả công đoạn lắp mặt số và gắn kim, giúp bạn không cần phải di chuyển bộ máy qua lại giữa các giá đỡ khác nhau khi thao tác. Điều này giúp giảm thiểu việc cầm nắm và cho phép bộ máy luôn được bảo vệ dưới nắp chống bụi trong suốt quá trình làm việc.

Đây là một phụ kiện nhỏ gọn nhưng rất hữu ích cho bất kỳ ai đang lắp ráp, độ hoặc bảo dưỡng đồng hồ sử dụng các bộ máy Seiko NH.

Tính năng

• Thiết kế dành riêng cho bộ máy Seiko NH3x / NH7x (NH35, NH36, NH38, NH70, v.v.)

• Tương thích với nắp chống bụi / vòm chống bụi của thợ đồng hồ

• Cho phép sử dụng một đế đỡ duy nhất cho cả việc lắp mặt số và gắn kim

• Giúp giảm thiểu việc cầm nắm bộ máy trong quá trình lắp ráp

• Kích thước nhỏ gọn, phù hợp với bàn làm việc của thợ đồng hồ

• Thiết kế đơn giản và chắc chắn

In ấn

Mô hình này đã được thử nghiệm với các thiết lập sau:

• Chất liệu: PLA
• Infill: 15%
• Supports: Có
• Hướng in: Như đã thiết lập trong file STL

Các thông số này đảm bảo độ bền mà vẫn giữ thời gian in nhanh chóng.

Tùy chỉnh

Dụng cụ gắn kim có thể thay đổi một chút về đường kính tùy thuộc vào nhà sản xuất.

Để giúp việc tùy chỉnh trở nên dễ dàng, tôi có đính kèm file FreeCAD, cho phép bạn:

• Điều chỉnh đường kính lỗ cắm dụng cụ
• Thay đổi độ hở / dung sai (tolerances)
• Thay đổi chiều cao hoặc hình dạng

Nếu bạn có cải tiến cho các loại dụng cụ hoặc bộ máy khác, hãy thoải mái chia sẻ bản remix của mình nhé.
