Giá đỡ gạch LED cho LEGO 75192 UCS Millennium Falcon

Mình đã thiết kế một giá đỡ cho gạch LED 1x4 để gắn vào bộ LEGO 75192 UCS Millennium Falcon. Giá đỡ này được thiết kế chuyên biệt cho bản độ MOC-37267 “Millennium Falcon UCS Engine MOD v2”, tuy nhiên với một vài thay đổi nhỏ, bạn cũng có thể lắp vừa cho bản Falcon tiêu chuẩn (mình chưa kiểm chứng phần này).

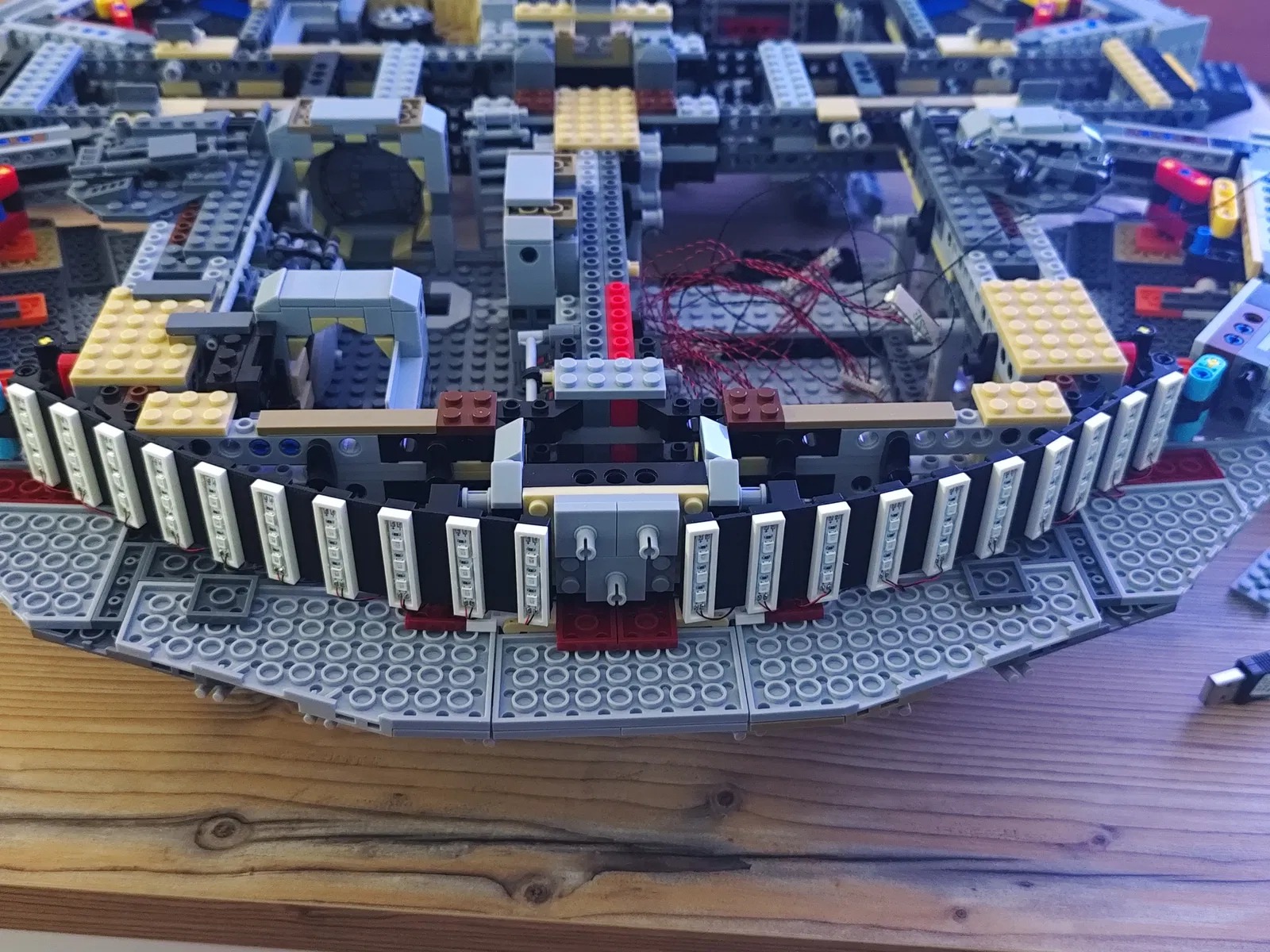

Với bộ giá đỡ này, bạn có thể gắn 10 viên gạch LED 1x4 ở mỗi bên, tổng cộng là 60 đèn LED để thắp sáng động cơ.

Thông số in:

Độ cao lớp in (Layer height): 0.15

Số lớp vỏ (Perimeter): 3

Độ lấp đầy (Infill): 10%

Hỗ trợ (Support): Không cần

Vật liệu: PLA (mình dùng PLA matte vì nó có độ bám tốt hơn).

Linh kiện cần thiết:

4x Technic Axle Pin (43093)

2x Technic Pin (2780)

2x Plate 2 x 3 (3021) - không bắt buộc nhưng khuyến khích dùng

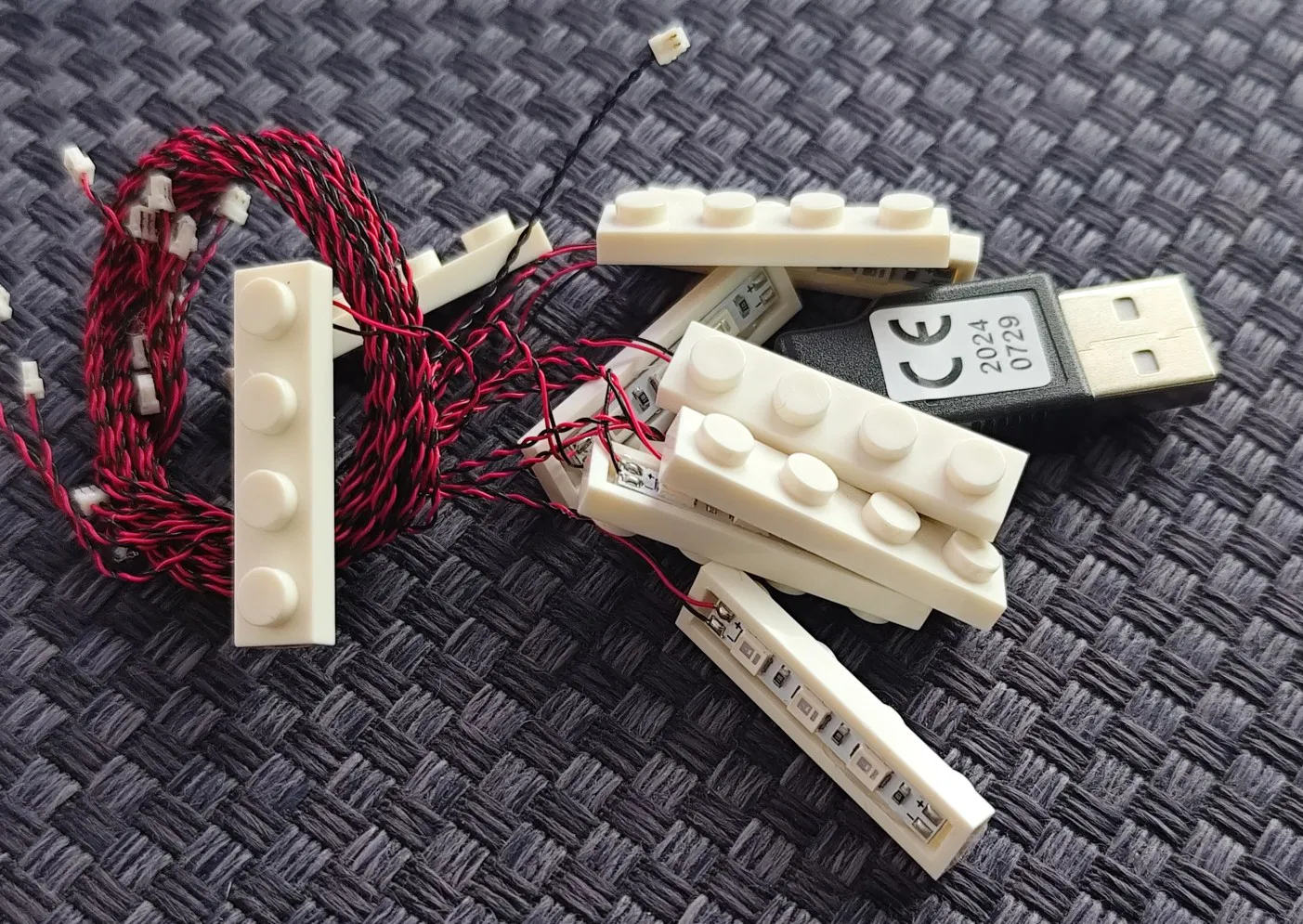

20x Gạch LED 1x4 kèm đầu nối USB và dải PCB (tìm mua trên Aliexpress)

1x Bộ dây kết nối (tìm mua trên Aliexpress)

Lắp ráp:

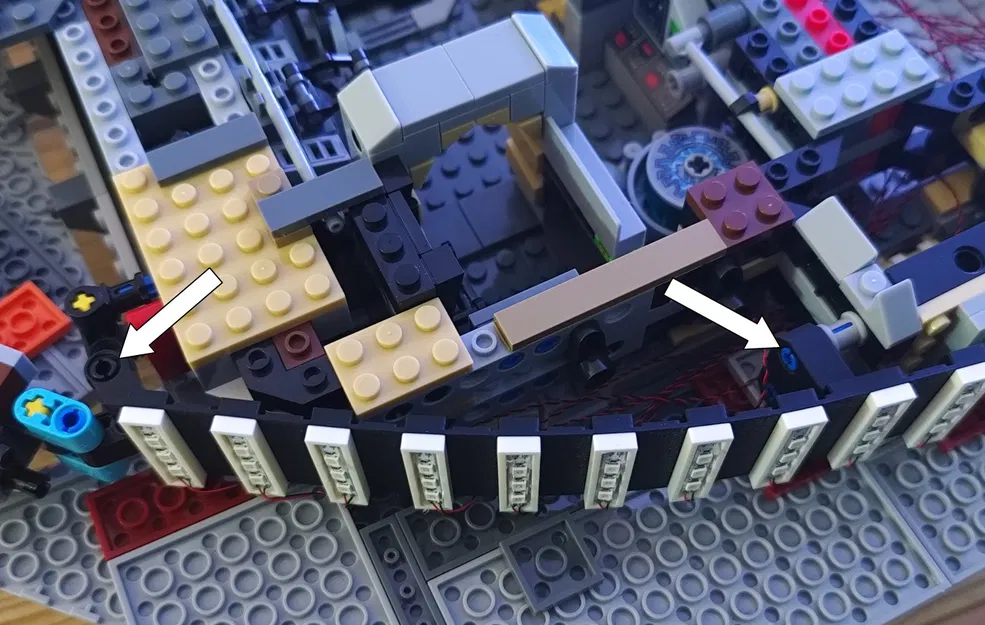

Các giá đỡ được gắn vào dầm Technic Beam 2 x 4 hình chữ L ở hai bên trái/phải bằng Technic pin, và ở giữa bằng Technic axle pin (bạn xem hình nhé).

Sau khi lắp xong, giá đỡ có thể uốn cong nhẹ ở các đầu để chiếu sáng phần trung tâm tốt hơn.

Bạn có thể thay thế tấm plate 2 x 4 ở giữa bằng tấm 2 x 3 tại vị trí bản lề để các khớp nối phía dưới không bị đè xuống.

Thiết kế này hiện chưa hoàn hảo lắm, nên mình có thể sẽ tối ưu hóa thêm trong tương lai.
