Bộ Sắp Xếp và Lấy Pin Parametric (Có thể tùy chỉnh)

Mẫu thiết kế này gồm hai phần chính:

• Một chương trình OpenSCAD đã được tham số hóa hoàn toàn để bạn tự tạo bộ sắp xếp và lấy pin theo ý muốn.
• Các tệp STL có sẵn cho những ai không muốn tự thiết kế trong OpenSCAD. Bạn có thể tải về và in ngay như các mẫu bình thường.

Hướng dẫn sử dụng gói OpenSCAD: Yêu cầu:

• OpenSCAD phiên bản 2021.01 trở lên (các bản cũ hơn có thể hoạt động nhưng chưa được kiểm tra).
• Thư viện BOSL2 ( https://github.com/BelfrySCAD/BOSL2 )

Cách tùy chỉnh: Đảm bảo bạn đã tải tệp "organizer.scad". Mở tệp trong OpenSCAD và chỉnh sửa phần cấu hình ở đầu tệp theo ý thích. Sau khi hài lòng, hãy xem trước (preview) trong OpenSCAD để kiểm tra xem thiết kế có vừa với máy in và đủ sức chứa hay không. Sau đó, render tệp, xuất ra STL và in như bình thường.

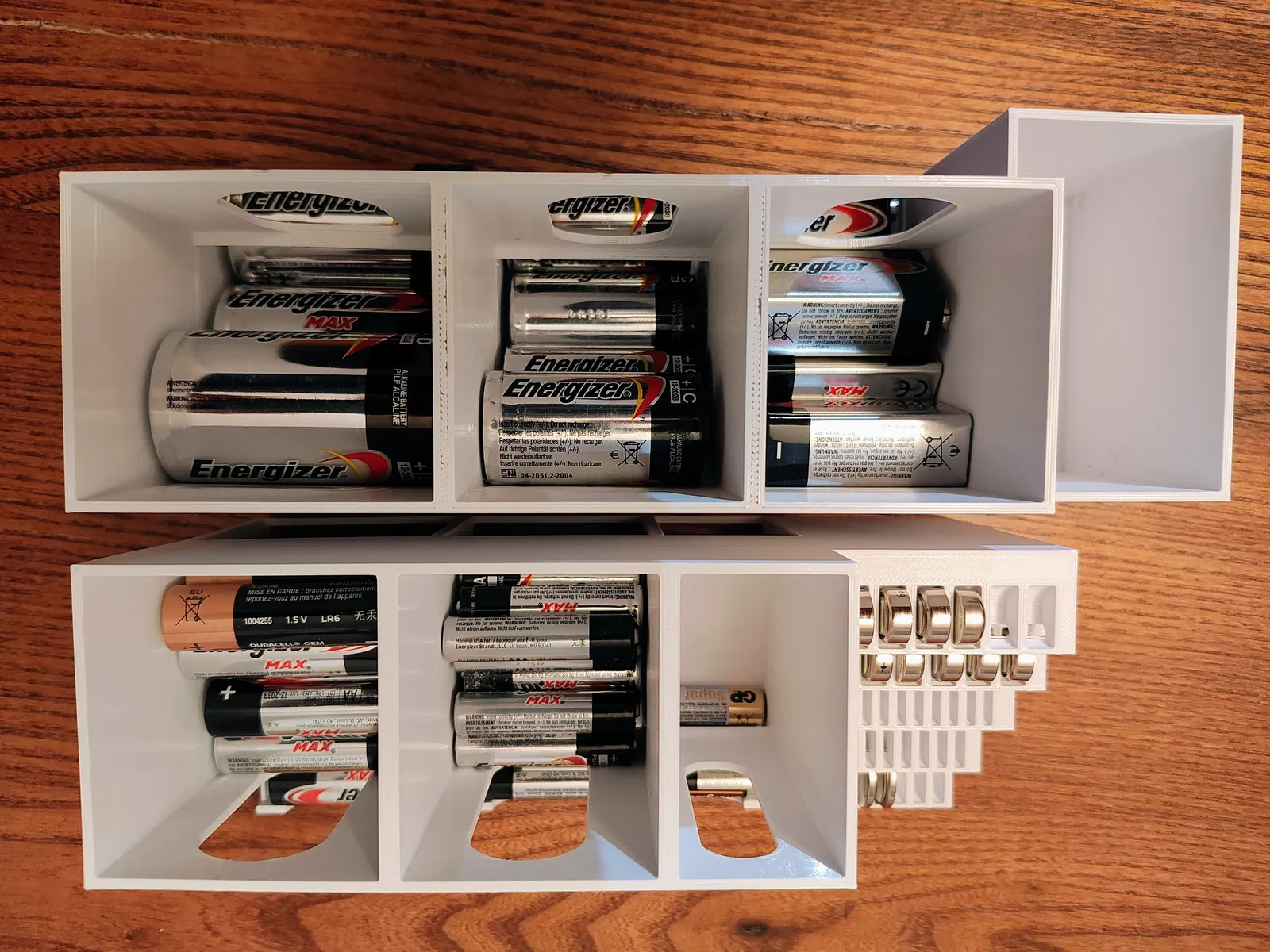

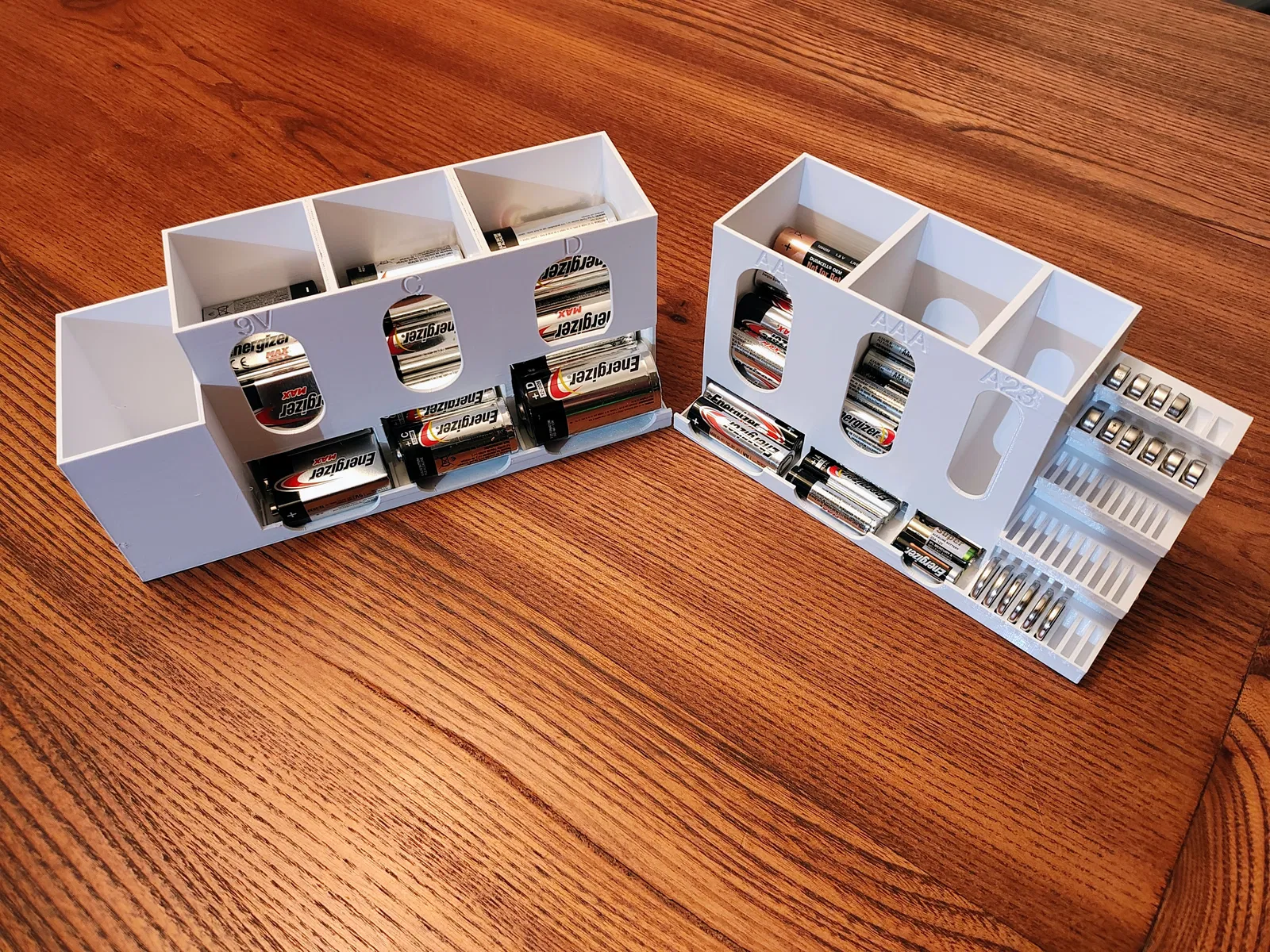

Hướng dẫn chi tiết: Bạn có thể chọn cấu hình một khối đơn lẻ để chứa nhiều loại pin, hoặc tạo các mô-đun riêng cho từng loại pin rồi bắt vít chúng lại thành một khối. Bạn cũng có thể kết hợp cả hai cách này.

Danh sách định nghĩa pin nằm ở khoảng dòng 28. Bạn có thể thêm loại pin mới nếu cần.

Mô-đun "main()" nằm ở dòng 45, đây là nơi bạn thực hiện tùy chỉnh. Các ví dụ được cung cấp sẵn cần được để ở dạng chú thích (comment-out), chỉ bỏ chú thích những dòng bạn muốn sử dụng.

Để cấu hình một mô-đun đơn, bạn chỉ cần một dòng code, ví dụ: dispenser( selector( "AAA" ), ["thread", "right"] ); (Tạo lỗ bắt vít bên phải).

Để tạo bộ sắp xếp nhiều loại pin, bạn sử dụng mô-đun dispenser() theo mối quan hệ cha-con để kết nối chúng lại với nhau. Lưu ý không dùng dấu chấm phẩy ở giữa các dòng để các mô-đun kết nối được với nhau.

Hướng dẫn in: Sử dụng bất kỳ loại nhựa cứng nào bạn thích. Vì phần lớn mẫu có ít infill, nên cài đặt infill không quá quan trọng. Thông thường không cần hỗ trợ (support), nhưng nếu máy in của bạn bridge chưa tốt, bạn có thể bật lên cho an toàn. Nếu in theo dạng mô-đun, bạn sẽ cần ốc vít (kích thước mặc định là M4, chiều dài từ 6mm đến 14mm) để lắp ráp.
