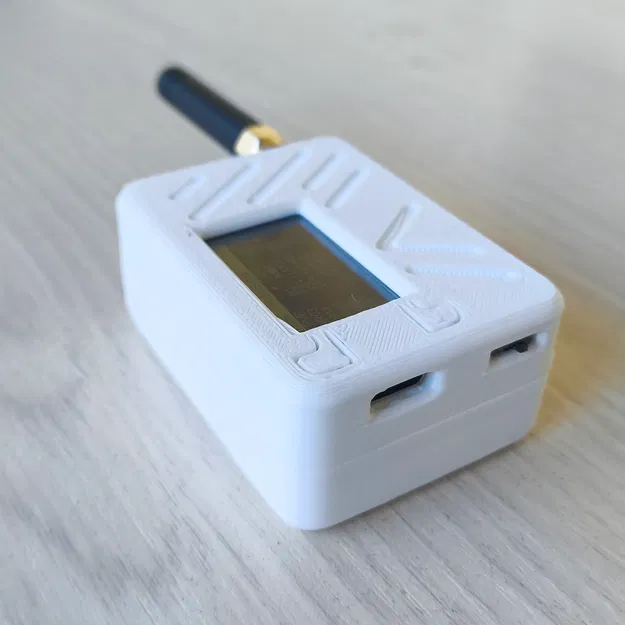

Vỏ hộp Heltec T114 (kèm pin 103450 và công tắc nguồn)

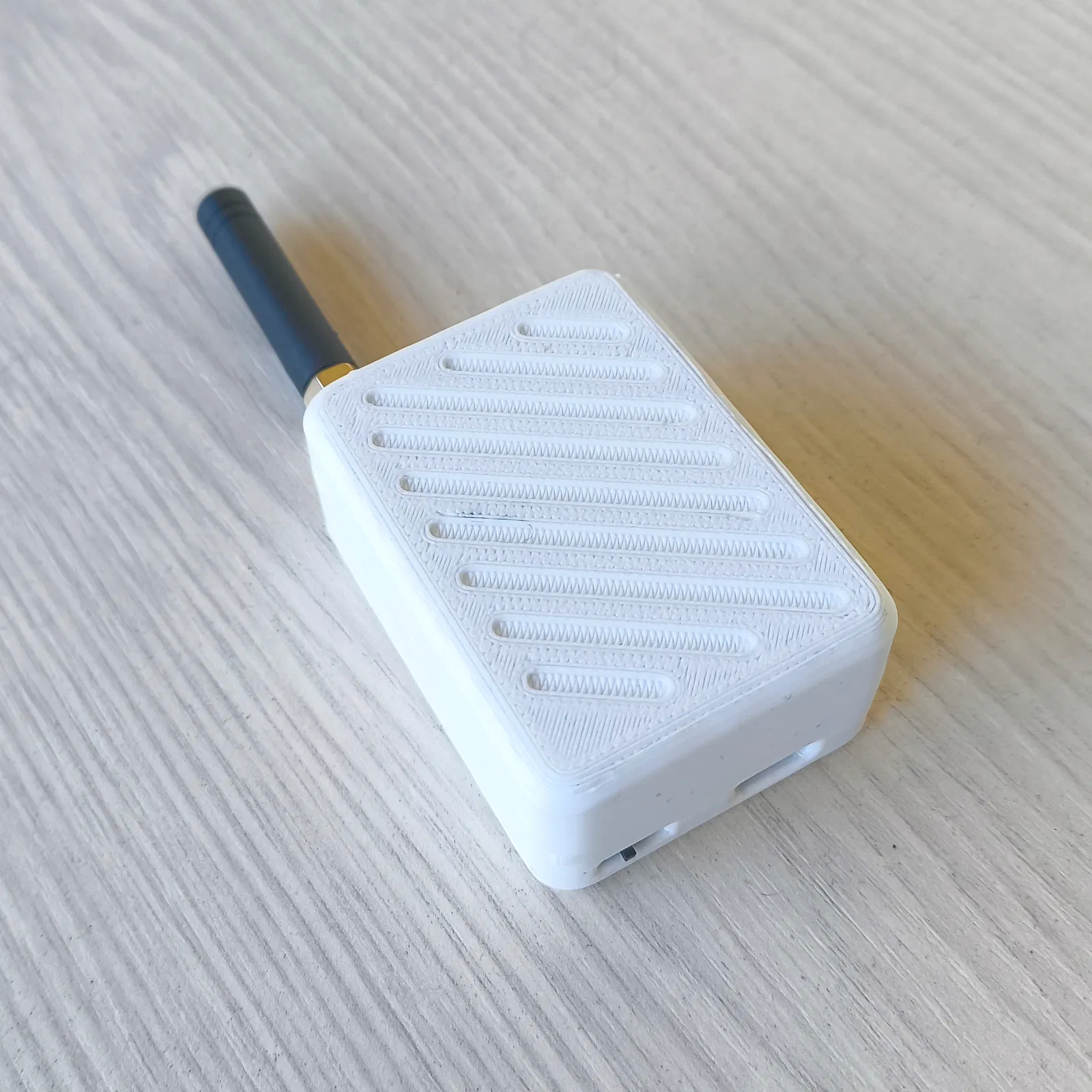

Đây là vỏ hộp snap-fit được thiết kế riêng cho bảng mạch phát triển Heltec T114 LoRa. Vỏ được tối ưu cho việc sử dụng bền bỉ ngoài trời với khả năng tiếp cận các cổng điều khiển dễ dàng.

Vỏ hộp được thiết kế để chứa vừa pin 103450 (2000mAh), mang lại thời lượng sử dụng ấn tượng lên đến 9 ngày cho Heltec T114, cực kỳ lý tưởng cho các nút Meshstastic từ xa hoặc thiết bị theo dõi môi trường.

Các tính năng nổi bật:

• Lắp ráp Snap-Fit: Hai nửa vỏ được khóa chặt bằng chốt gài bên trong. Không cần ốc vít hay keo dán.

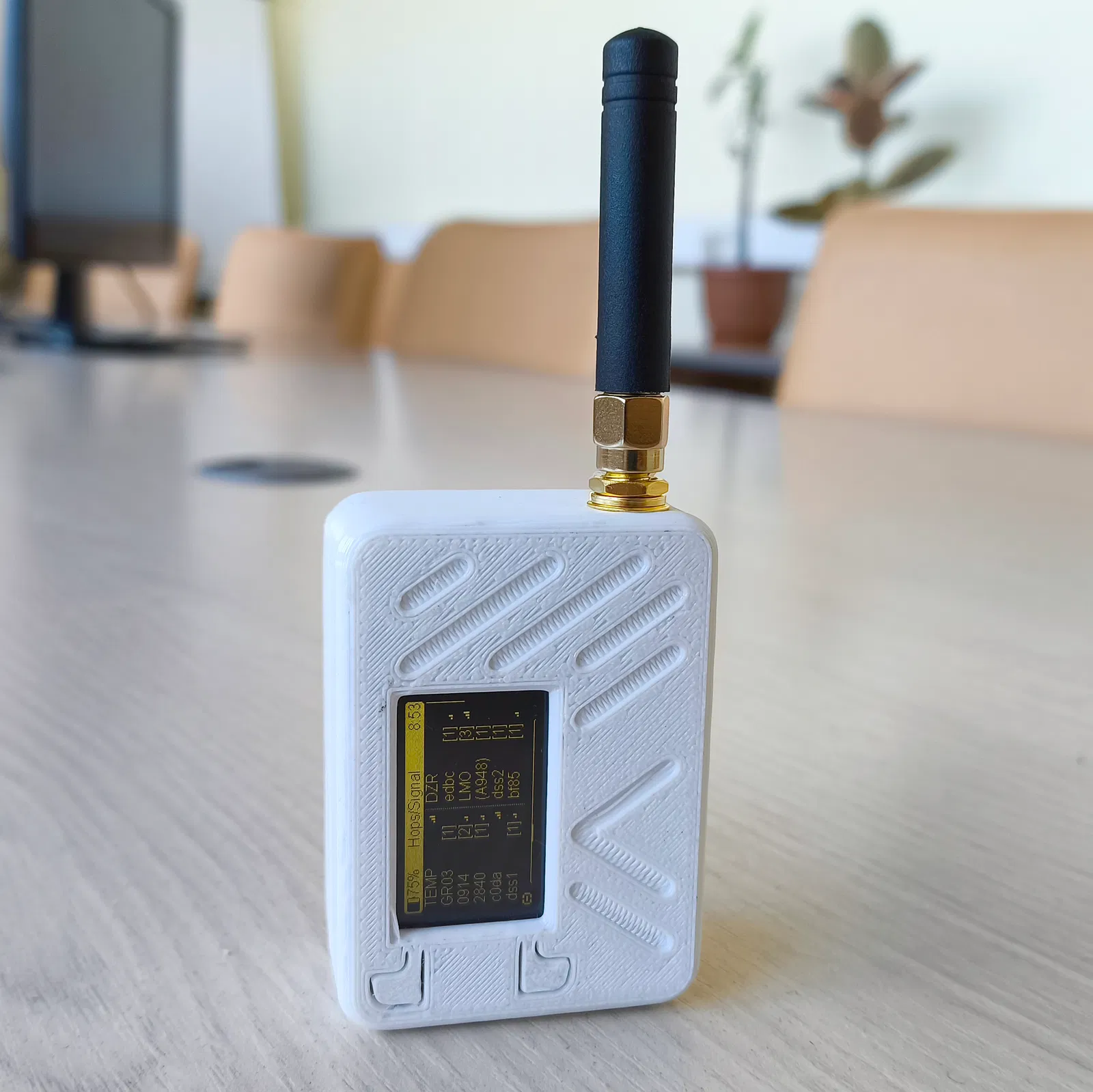

• Antenna SMA ngoài: Có cổng dành riêng cho anten SMA ngoài, giúp bạn dùng anten độ lợi cao để tăng tầm phủ sóng mà vẫn giữ được độ chắc chắn cho kết nối.

• Nút nhấn tích hợp: Các nút được in trực tiếp vào vỏ, thiết kế để tác động vào switch cảm ứng trên bảng T114 mà không cần nắp nút rời.

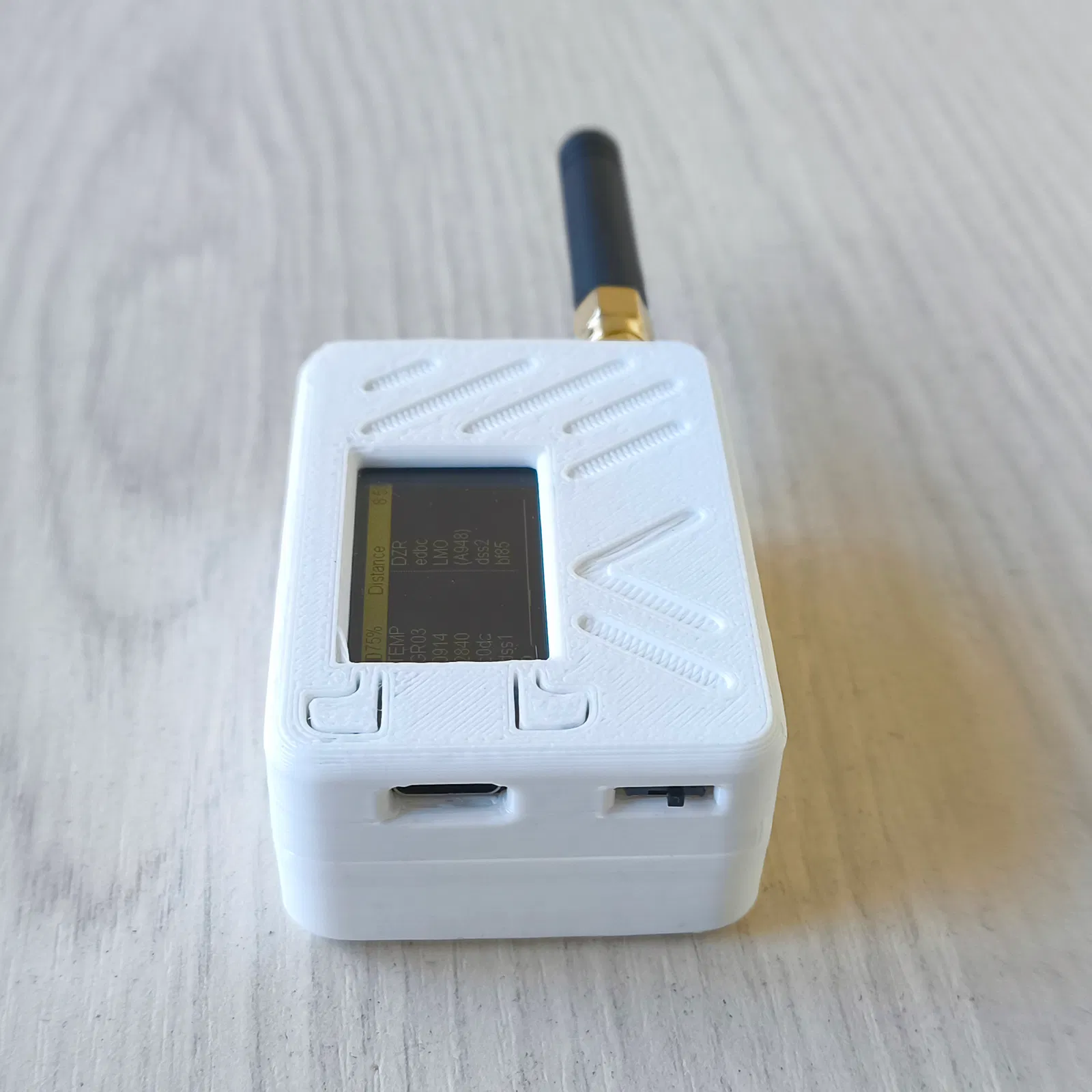

• Công tắc nguồn: Khe hở bên hông giúp bạn dễ dàng bật/tắt thiết bị mà không cần mở vỏ, tiết kiệm điện khi di chuyển.

• Logo Meshstastic: Logo được in nổi tinh tế ở mặt trước.

• Tương thích pin dung lượng cao: Thiết kế vừa vặn cho pin 103450 (dày 10mm, rộng 34mm, dài 50mm), loại pin LiPo phổ biến giúp tăng thời gian sử dụng.

Lưu ý quan trọng khi lắp ráp:

• Khớp nối chặt: Các chốt bên trong được làm rất chắc chắn để đảm bảo vỏ không bị bung trong điều kiện khắc nghiệt. Bạn nên dùng nhíp hoặc tua vít dẹt nhỏ để nhẹ nhàng nhấn chốt khi lắp bảng mạch hoặc tháo vỏ.

• Lắp bảng mạch: Đưa Heltec T114 vào theo góc nghiêng, đưa phía cổng USB-C và anten vào trước. Bạn sẽ nghe tiếng "tách" khi bảng mạch vào khớp. Đảm bảo công tắc nguồn khớp với khe hở bên hông.

• Đặt pin: Đặt pin 103450 vào khoang dưới trước khi lắp bảng mạch.

Hướng dẫn in:

• Chất liệu: Khuyên dùng PETG để bền bỉ ngoài trời (PLA có thể bị biến dạng dưới nhiệt độ cao).

• Supports: Không cần support nếu in mặt phẳng (nửa dưới) nằm trên bàn in.

• Độ phân giải: Độ cao lớp 0.2mm là phù hợp.

• Infill: 10-15% là đủ.

Vật liệu cần thiết:

• 1x Bảng mạch Heltec T114
• 1x Dây nối SMA-female sang U.FL
• 1x Công tắc SMD
• 1x Pin 103450 (2000mAh)
• 1x Anten SMA

Vỏ hộp này đã được in thử nghiệm và kiểm chứng. Bạn cứ tự nhiên tải về cho dự án của mình nhé!
