Bộ đùn nhựa HGX 1.0 cho FlashForge Adventurer 5M/5M PRO

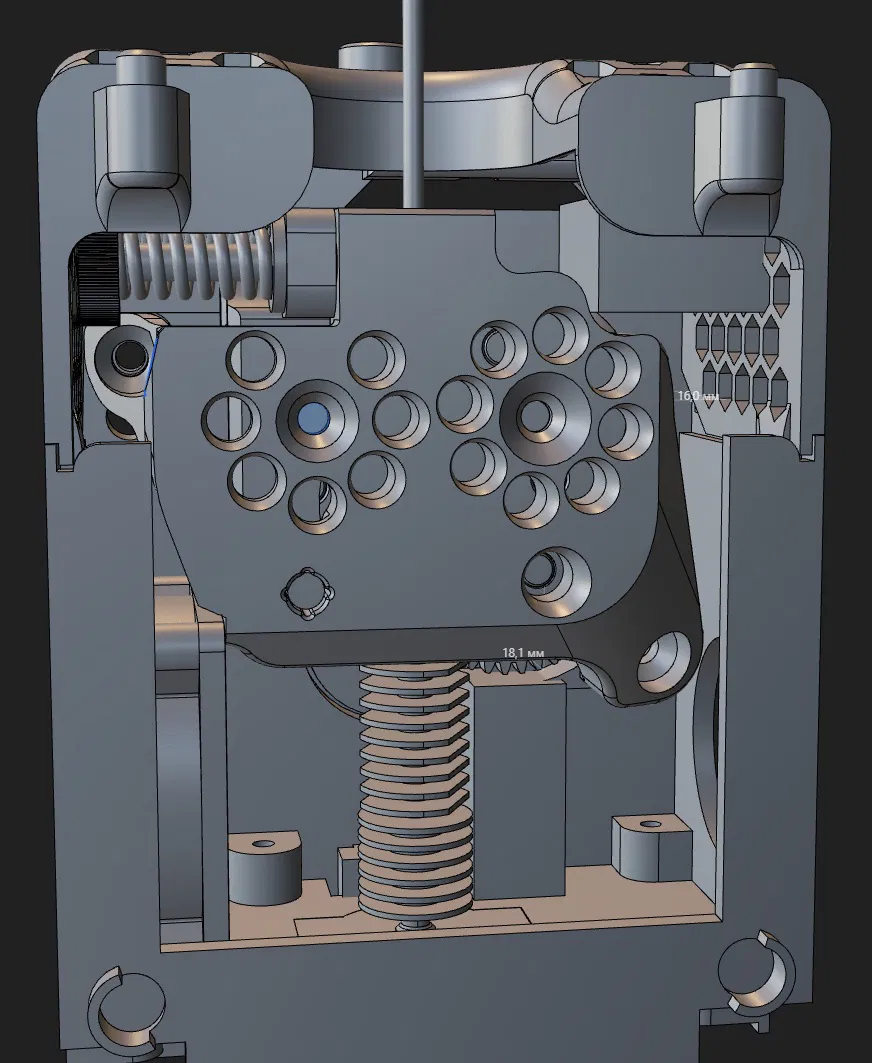

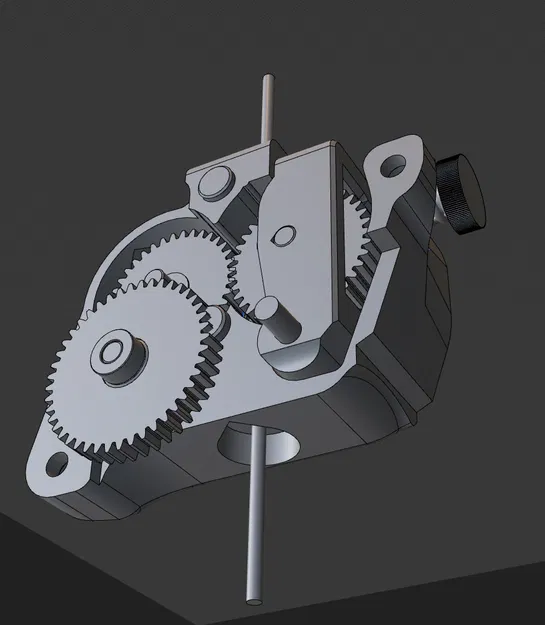

Đây là mẫu đùn nhựa mới cho FlashForge Adventurer 5M/5M PRO, dựa trên bộ bánh răng HGX 1.0.

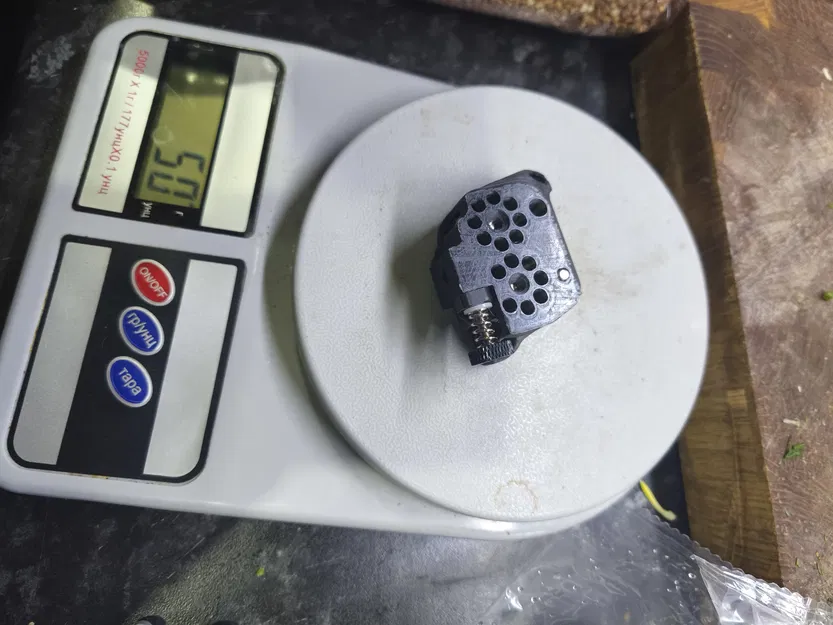

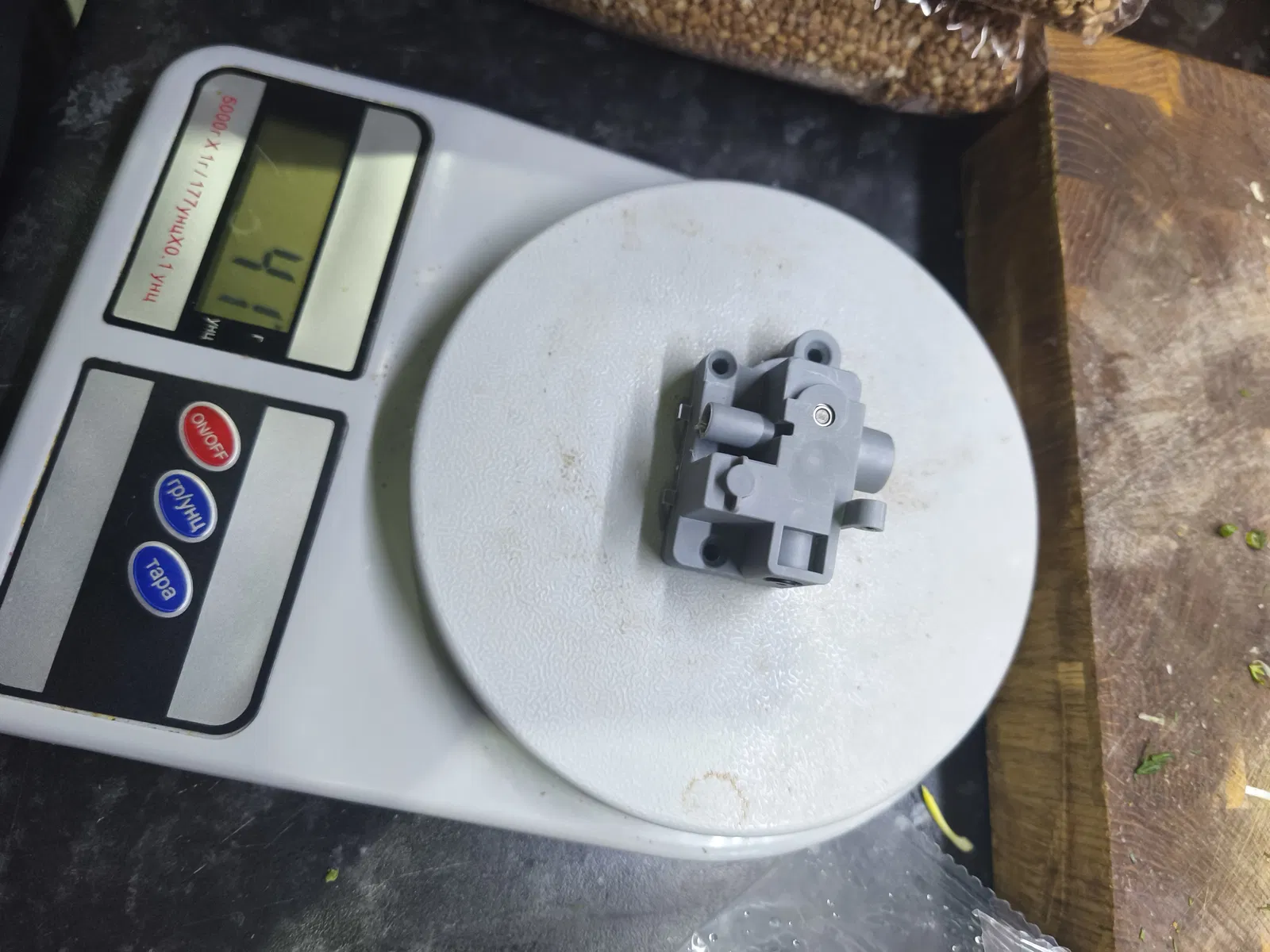

Ưu điểm: độ bám tốt hơn, đùn nhựa ổn định hơn, nhưng nặng hơn 9 gram.

Những thứ bạn cần chuẩn bị:

Bộ kit đùn HGX 1.0

Ốc vít m3x12 (tận dụng từ bộ đùn cũ)

Ốc vít m3x14

Ốc cấy nhiệt M3 (heat insert)

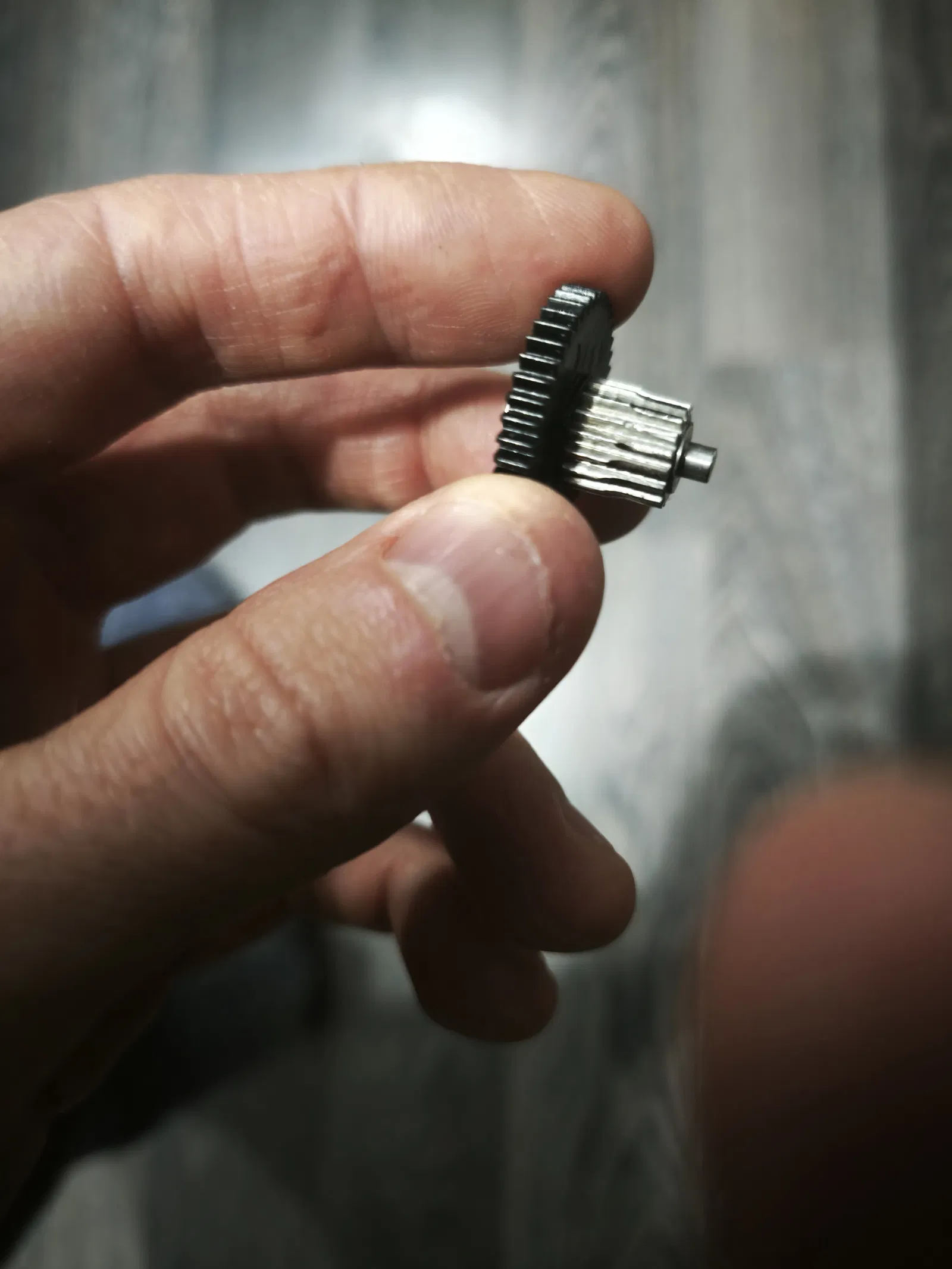

Bạn cần dùng máy mài (dremel) để mài bánh răng chính như hình, độ sâu khoảng 0.5mm.

Nên in phần mặt trước bằng nhựa ABS với đầu phun 0.2 (hoặc 0.25). Phần mặt sau mình in với đầu phun 0.2, phần tay đòn in với đầu phun 0.6, nhưng mình nghĩ bạn có thể in tất cả với đầu phun 0.4.

Cách lắp đặt:

tháo 3 con ốc từ bộ đùn cũ, giữ lại một con

tháo con ốc bên phải từ động cơ

tháo quạt hotend từ bộ đùn cũ, giữ lại 1 con ốc

tháo ốc siết (thumb nut) từ con ốc dài mà bạn đặt lò xo vào

gắn ốc cấy nhiệt vào phần mặt trước của bộ đùn mới

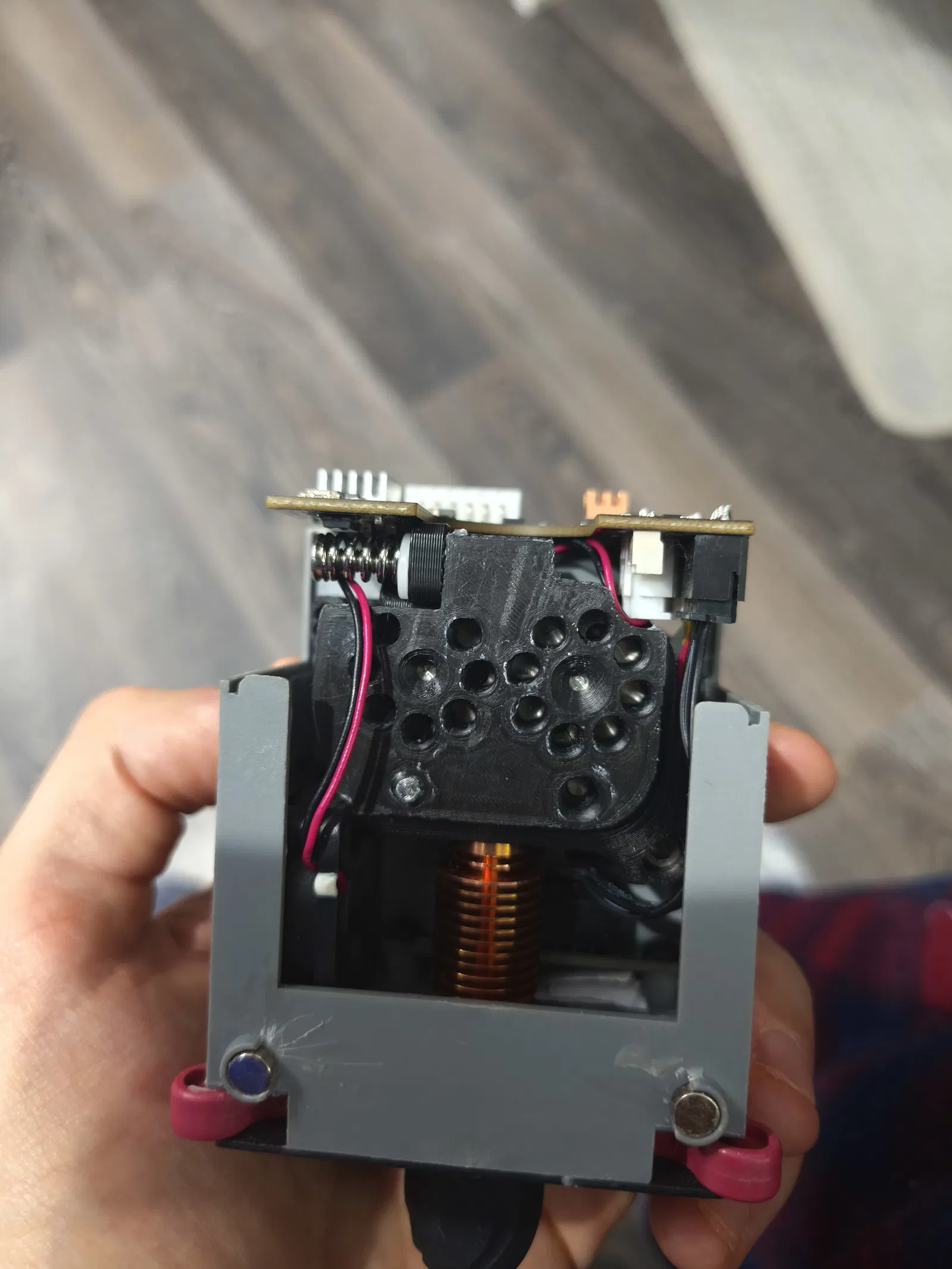

lắp ráp bộ đùn mới

gắn quạt hotend vào bằng 1 con ốc

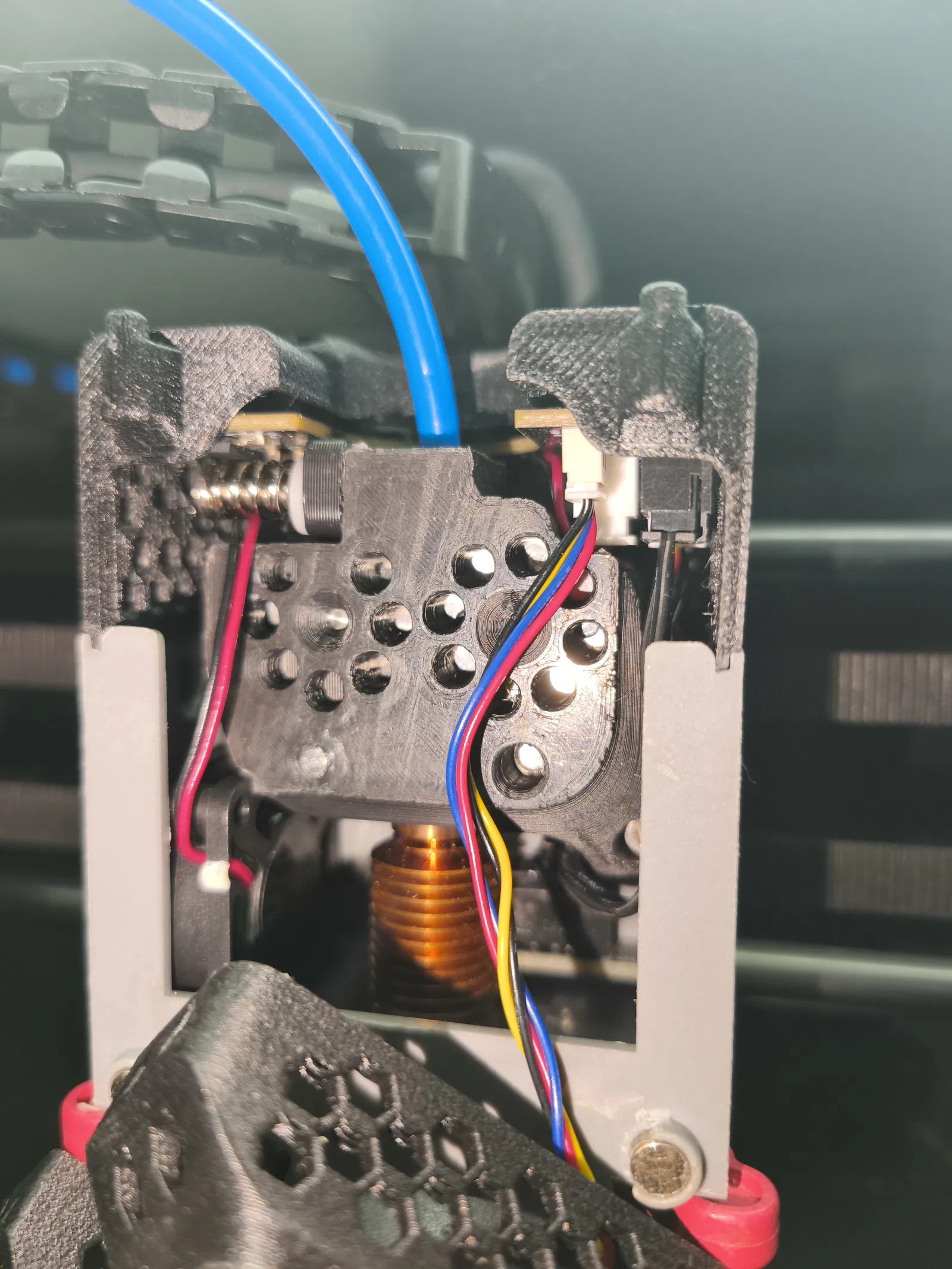

lắp bộ đùn mới vào bằng 1 con ốc cũ và 1 con m3x14 vào lỗ động cơ bên phải

Nhớ hiệu chỉnh rotation distance! Và thay đổi chân điều hướng (direction pin):

[extruder]
dir_pin: eboard:PB15
rotation_distance: 5.546

Mình có thêm mẫu nắp đầu in (headcap) với lỗ tiện lợi để vặn ốc tăng áp nhé :P
