Bộ Gá Lắp Đa Năng (Hoàn toàn tùy chỉnh theo thông số)

• 13/03 - Đã thêm file .3mf

Tôi cảm thấy mệt mỏi với các mô hình gá lắp hiện có vì chúng hoặc là quá chuyên biệt, hoặc là khó sử dụng hiệu quả. Vì vậy, tôi tự làm cho mình một cái. Tôi có bao gồm các kích thước 1.5", 2" và 3" sẵn, mặc dù bạn có thể tạo bất kỳ kích thước nào.

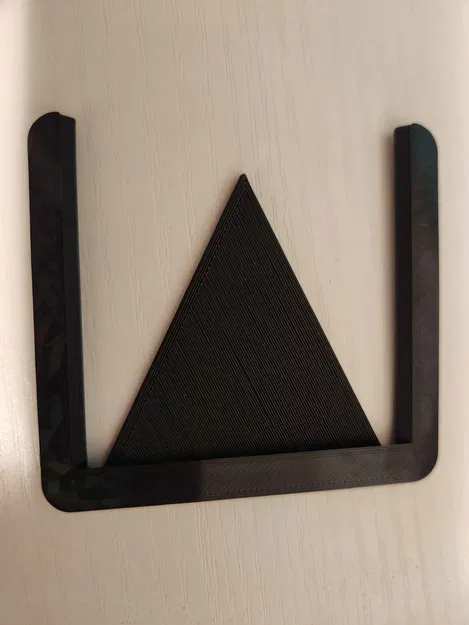

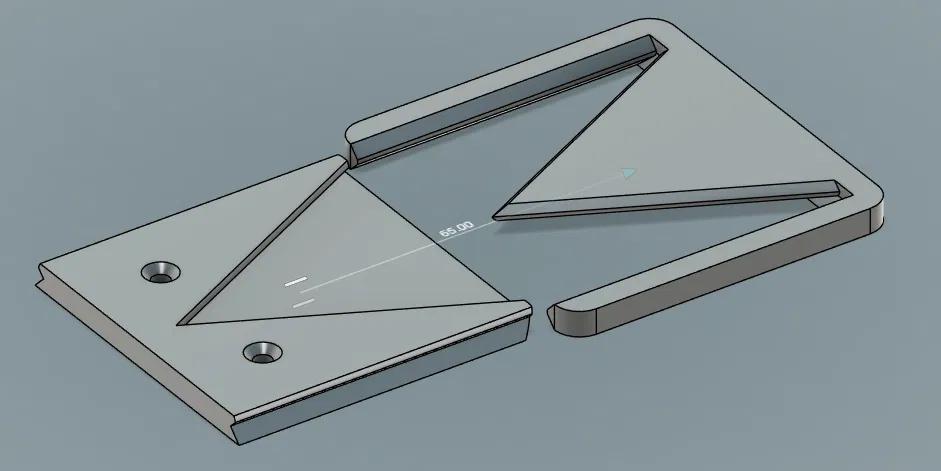

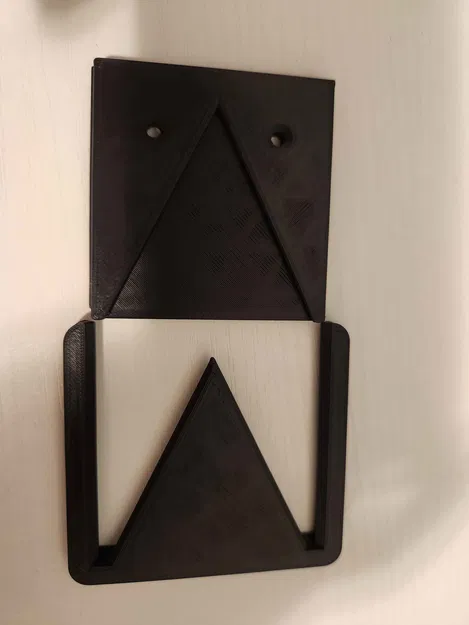

Đây là thiết kế rất đơn giản bao gồm một phần 'đế' (base) có hai lỗ bắt vít để gắn vào tường hoặc trần nhà, và một phần 'khóa' (key) để gắn vào mô hình của bạn (thông qua F360 hoặc phần mềm cắt lớp). Ý tưởng là giúp bạn có thể nhanh chóng thay đổi bất cứ thứ gì mà bạn đã gắn khóa này vào một cách cực kỳ dễ dàng. Hoặc dùng khi bạn có nhiều không gian sắp xếp nhưng chưa biết chính xác muốn bố trí mọi thứ ra sao.

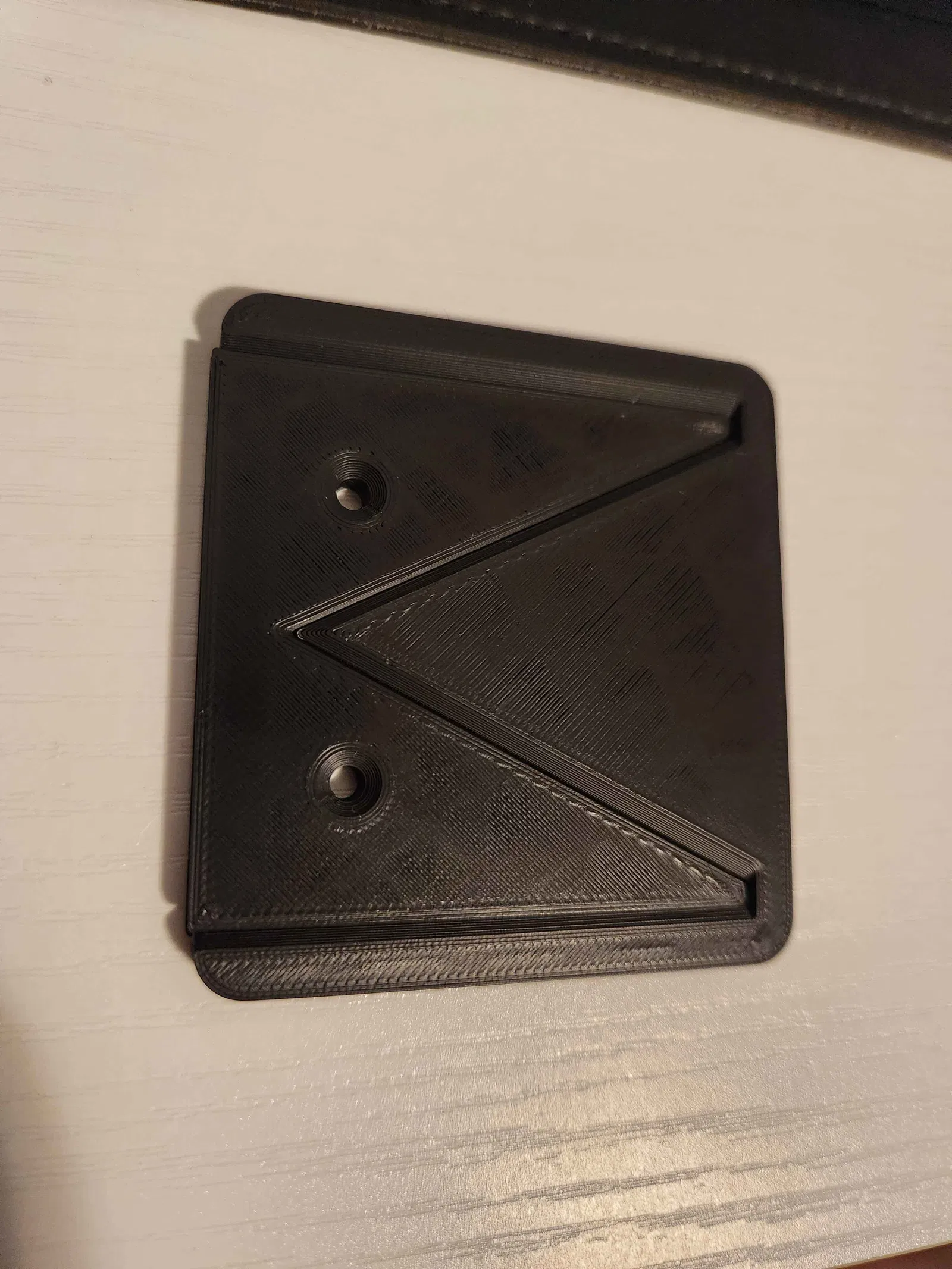

Thiết kế này giúp phần khóa nằm phẳng với phần đế, khiến nó gần như tàng hình.

Các chi tiết này in rất nhanh và nhẹ, khoảng 15g cho một cặp.

Tôi đã in chúng bằng nhựa PLA với các cài đặt dưới đây. Tôi khuyên bạn nên chọn tăng số lượng đường biên (perimeters) và chỉnh 100% infill cho phần đế. Phần khóa có thể in theo thông số của mô hình mà nó được gắn vào.

Thông số in:

• Filament: PLA, PETG, v.v.
• Layer Height: 0.2
• Perimeters: 5
• Top/bottom layers: 3
• Infill: 100%
• Supports: Có, trên phần khóa (key)

Phần đế in rất dễ dàng khi đặt nằm phẳng trên bàn in. Phần khóa sẽ cần hỗ trợ (supports) ở phần tam giác.

Tôi khuyên bạn nên in biến thể đế 99% để khớp nối mượt mà. Nhưng nếu máy in của bạn chưa được căn chỉnh chuẩn, thì 98% sẽ phù hợp hơn.

Tôi đã đánh dấu các giá trị tham số (parametric) quan trọng nhất cho bạn trong trường hợp bạn muốn điều chỉnh cho phù hợp với mô hình của mình.

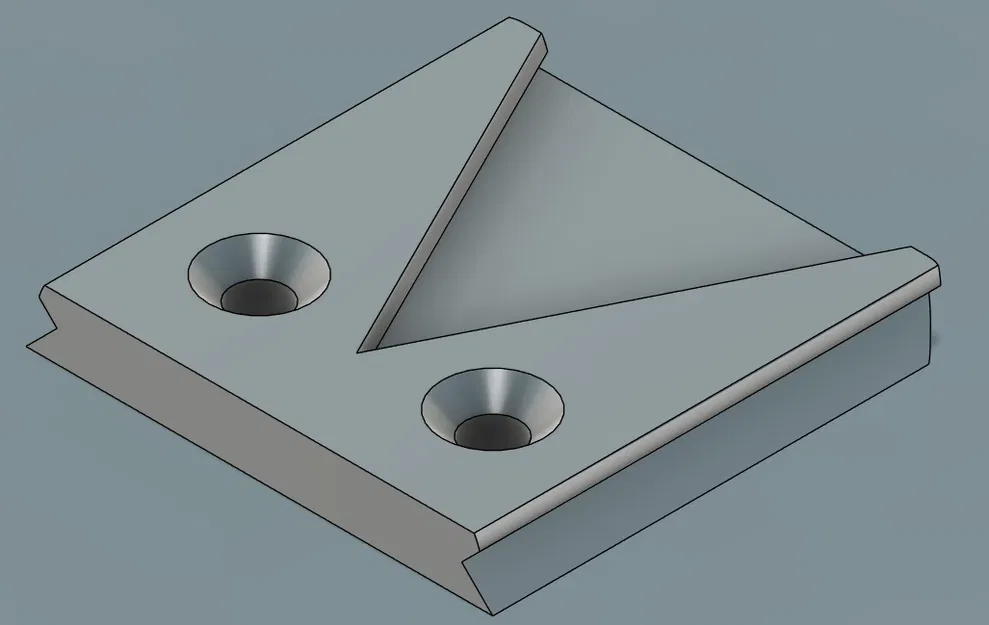

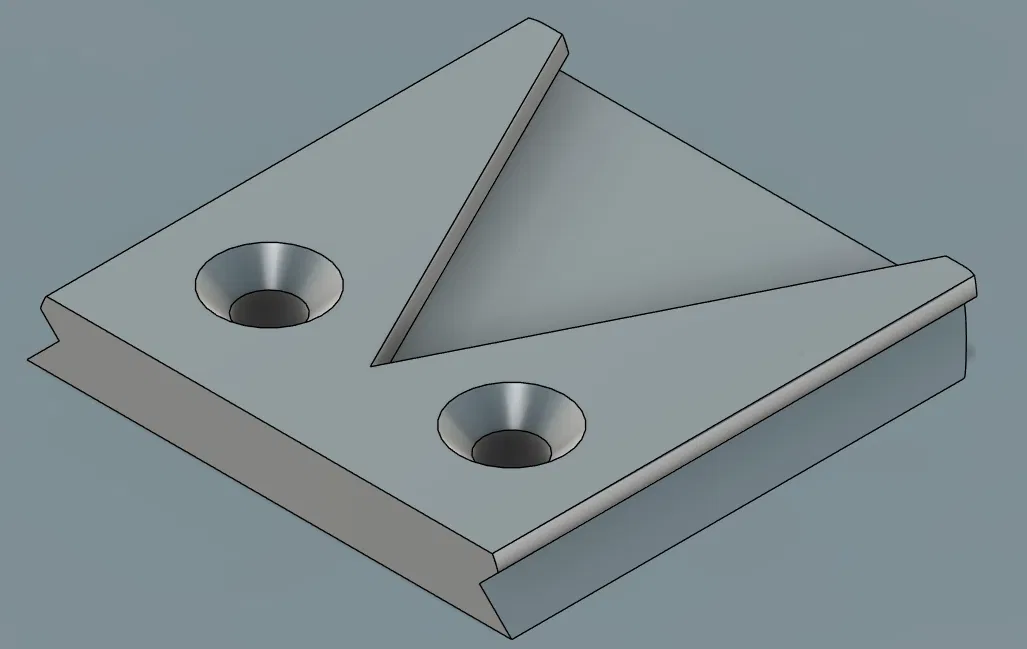

Các giá trị tham số của Đế (Base):

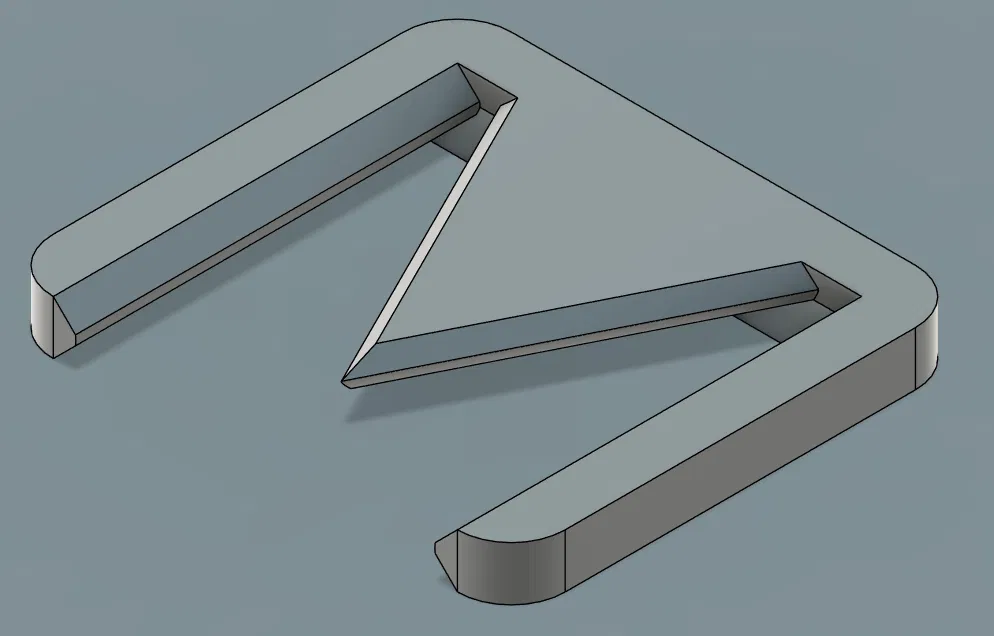

Các giá trị tham số của Khóa (Key):

Tôi đã thử nghiệm với nhiều giá trị khác nhau và mô hình vẫn hoạt động ổn định. Nó sẽ phù hợp với hầu hết mọi tình huống sử dụng.
