Kệ Tủ Thuốc (Medicine Cabinet Shelf)

Giới thiệu

Chào mọi người, cảm ơn đã xem qua mẫu thiết kế của mình.

Thú thật là mình đã đắn đo mãi xem có nên đăng cái này lên không vì sợ nó không hữu ích với nhiều người, nhưng cuối cùng mình nghĩ đây có thể là một ví dụ hay về những gì chúng ta có thể làm được. Trong cộng đồng in 3D, chúng ta thấy rất nhiều vật dụng thú vị nhưng đôi khi chẳng để làm gì cả. Nhiều hơn hẳn các vật dụng mang tính thực tế. Ngay cả với những món đồ thực dụng, phần lớn cũng chỉ tập trung vào trang trí như kệ treo tường hay bình hoa, hoặc ngược lại là các công cụ phức tạp như thước đo hay khuôn mẫu.

Đây là một dự án đơn giản, thực dụng, được làm ra để giải quyết một nhu cầu rất cơ bản. Mình vừa sửa lại phòng tắm để làm mới không gian cho bà xã trước khi có thời gian và kinh phí để cải tạo toàn bộ sau này. Một phần của việc làm mới là thay một cái tủ thuốc có gương vát không khung. Vì biết vài năm nữa sẽ tháo bỏ nên mình không muốn đầu tư quá đắt đỏ, mình đã mua một cái tủ nhựa đúc sẵn tại Depot với giá dưới 50 đô. Cái tủ này có ba ngăn cố định không thể tùy chỉnh. Theo thiết kế, ngăn lớn phải nằm trên và cửa mở bên trái, nhưng cách lắp đó lại không hợp với phòng tắm nhà mình, hơn nữa ngăn lớn nằm trên cũng chẳng có ý nghĩa gì cả. Thế là mình lắp ngược lại thì thấy hợp lý hơn hẳn.

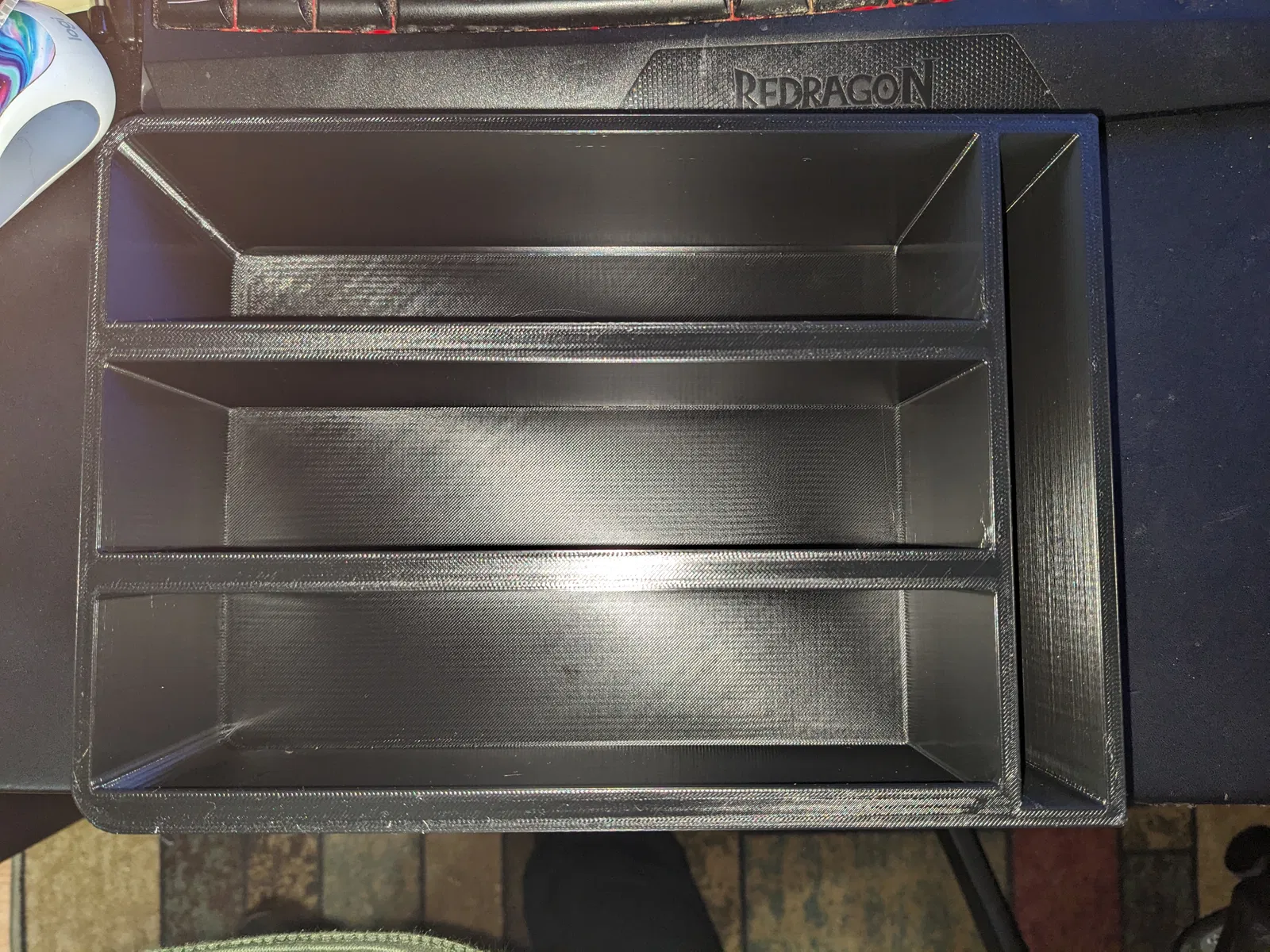

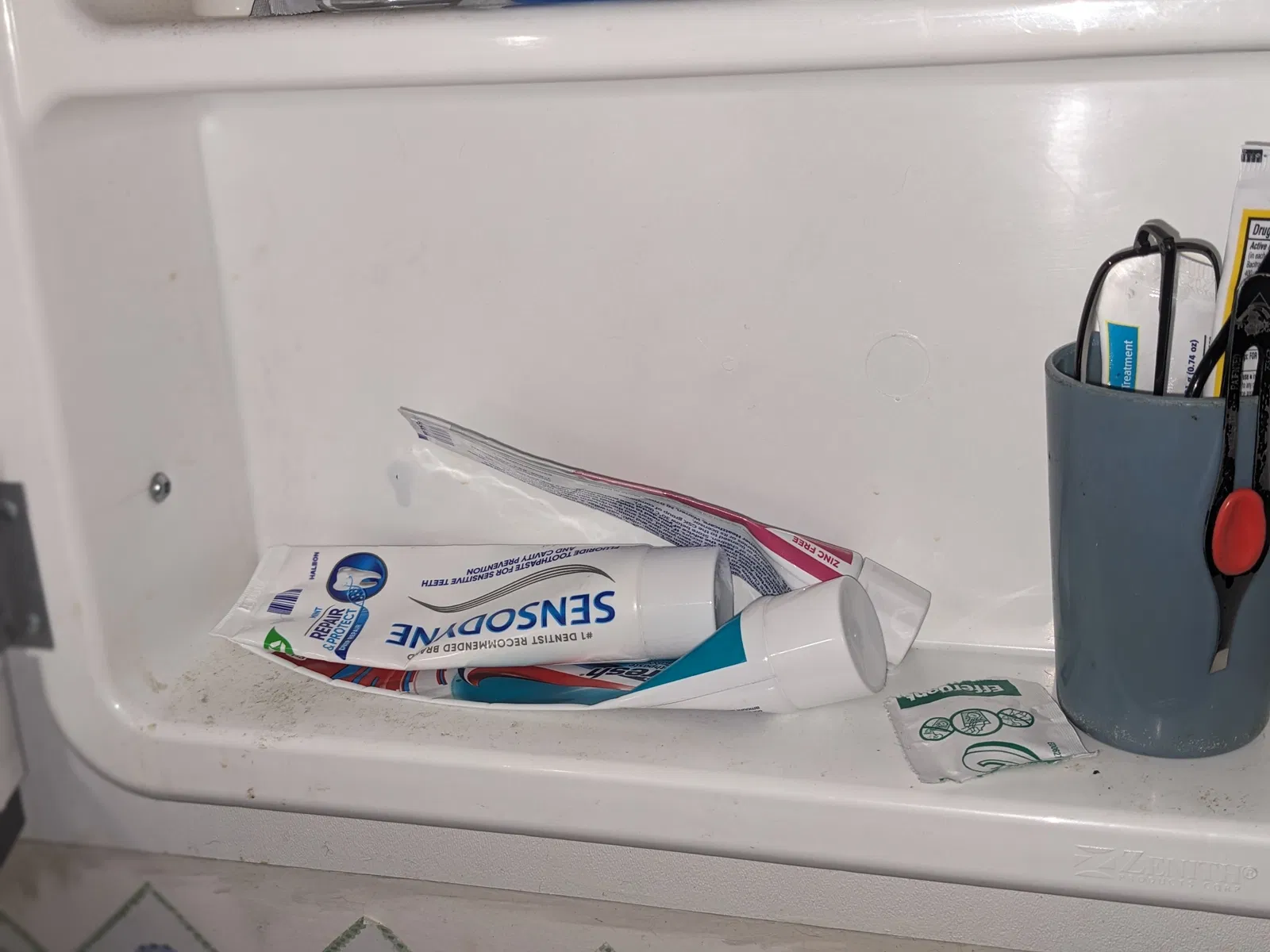

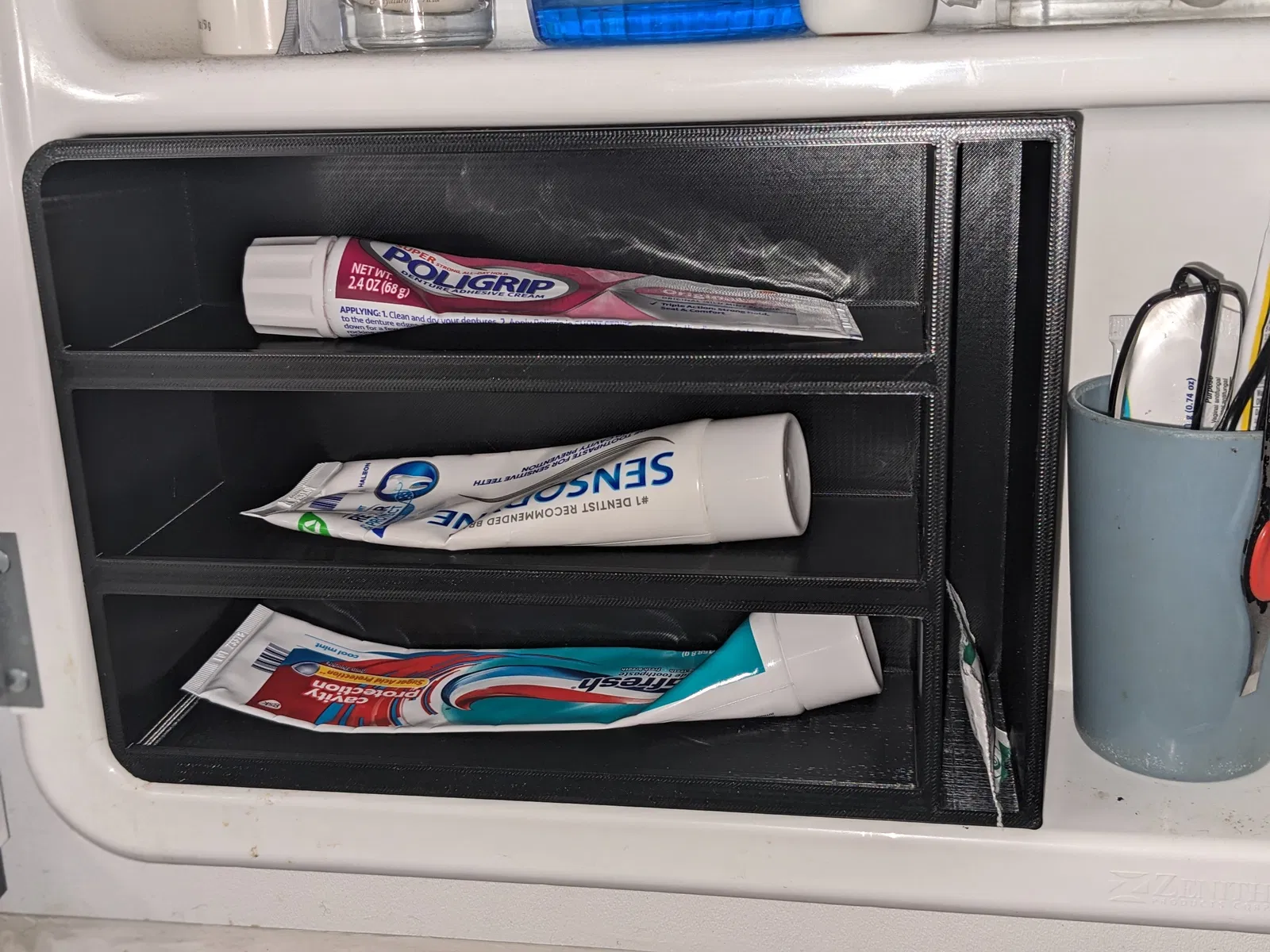

Vấn đề nằm ở chỗ ngăn lớn giờ lại ở phía dưới. Nó không đủ cao để dựng đứng tuýp kem đánh răng, và nếu cứ để các tuýp lung tung thì rất lộn xộn, mỗi lần lấy đồ là đổ ngã hết. Giải pháp chính là cái kệ này. Mình đã in vài thước đo thử nghiệm để lấy số đo chính xác và dùng các dưỡng đo góc để khớp với các đường cong ở cạnh và mặt sau tủ. Mình cũng thiết kế một chỗ lõm nhỏ ở mặt bên để kệ nằm phẳng sát vào thành tủ và tránh đầu vít gắn tường. Mình chia không gian thành ba tầng kệ và một ngăn cao bên phải để đựng các vỉ thuốc sủi mà không lo bị rơi.

Mỗi tầng kệ đều có gờ nổi ở phía trước để ngăn đồ vật rơi ra ngoài. Độ cao của kệ trước và sau cũng như các góc bo đều được tính toán kỹ. Mình dùng một miếng dán velcro nhỏ ở mặt sau để cố định kệ vào tủ nhựa, giúp nó không bị trượt ra nhưng vẫn dễ dàng tháo rời để vệ sinh định kỳ. Ngoài ra còn có khoảng trống bên phải kệ để đặt một chiếc cốc nhỏ đựng nhíp và các vật dụng tương tự. Đây cũng là một dự án tuyệt vời để mình học cách tạo ra các vật thể phức tạp bằng Solidworks.

In ấn

Vật liệu: PETG

Máy MK4S không thể in tốt vật thể lớn như thế này (chiếm trọn bàn in) bằng ASA (vật liệu chuẩn cho mục đích này) vì nó vượt quá khả năng của máy. Sau nhiều lần thử in ASA thất bại, mình chuyển sang PETG và đạt kết quả hoàn hảo ngay lần đầu. Do đó, file 3MF đã được cài đặt theo profile Generic PETG. Bạn có thể đổi sang loại vật liệu hoặc nhãn hiệu khác tùy ý. Vì PETG là loại nhựa dùng làm chai nước nên nó sẽ chịu được độ ẩm trong tủ thuốc nhà bạn.

Infill:

Gyroid 20% - Mình biết nhiều bạn cho rằng mức này hơi dư thừa, nhưng vì đây là cái kệ nhựa khá dài nên mình không muốn nó bị cong vênh. Dân làm mộc lâu năm như mình vẫn chưa tin tưởng hoàn toàn vào độ cứng của nhựa mỏng lắm, nên cứ chắc ăn cho chắc.

Support:

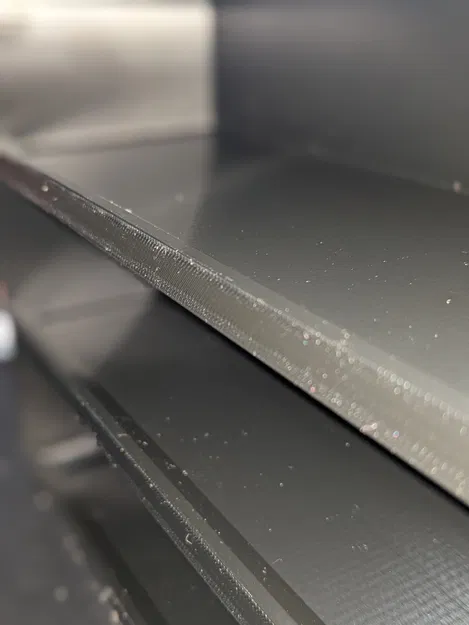

Không cần support nếu in nằm úp mặt sau xuống bàn như trong file 3MF. Các gờ ở mép trước kệ có góc 45 độ nên in rất đẹp mà không cần hỗ trợ trên bất kỳ máy in nào. Đúng là các góc bo sẽ không được mịn lắm, nhưng chúng cần thiết để khớp vào tủ và cũng chẳng ai nhìn thấy khi đã lắp vào rồi.

Mẫu tủ thuốc mình sử dụng:

https://www.homedepot.com/p/Glacier-Bay-16-in-W-x-20-in-H-Rectangular-Recessed-or-Surface-Mount-Frameless-Beveled-Mirror-Medicine-Cabinet-MP109HD/203833771
