Giá treo tường khay dụng cụ tham số (Parametric Tool Tray Wall Mount)

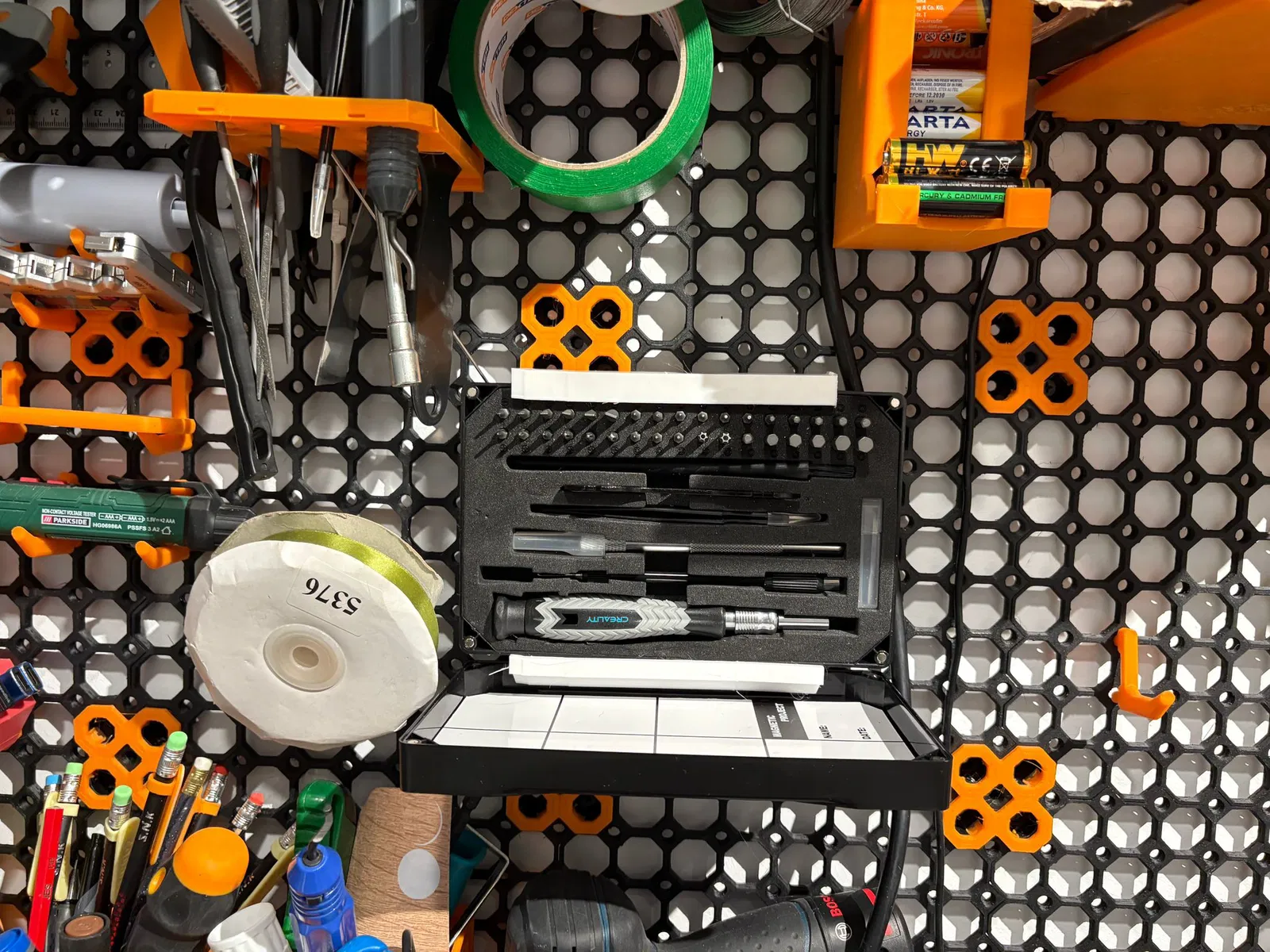

Dự án này mang đến một giải pháp gọn gàng và chắc chắn để treo các khay đựng dụng cụ bằng nhựa lên tường. Thay vì dùng kệ thông thường, các giá đỡ này được thiết kế để "ôm" khay, giúp bạn lấy dụng cụ dễ dàng mà vẫn tiết kiệm diện tích bàn làm việc.

Trọng tâm của mô hình này là khả năng tương thích với Multiboard, tận dụng hệ thống lắp "Lite" để tạo độ phẳng và chắc chắn.

Các hồ sơ đi kèm

• Parkside HG07917: Bộ tua vít chính xác (Bản thử nghiệm/Chưa qua kiểm tra thực tế, nhưng đã được thiết kế theo thông số kỹ thuật).

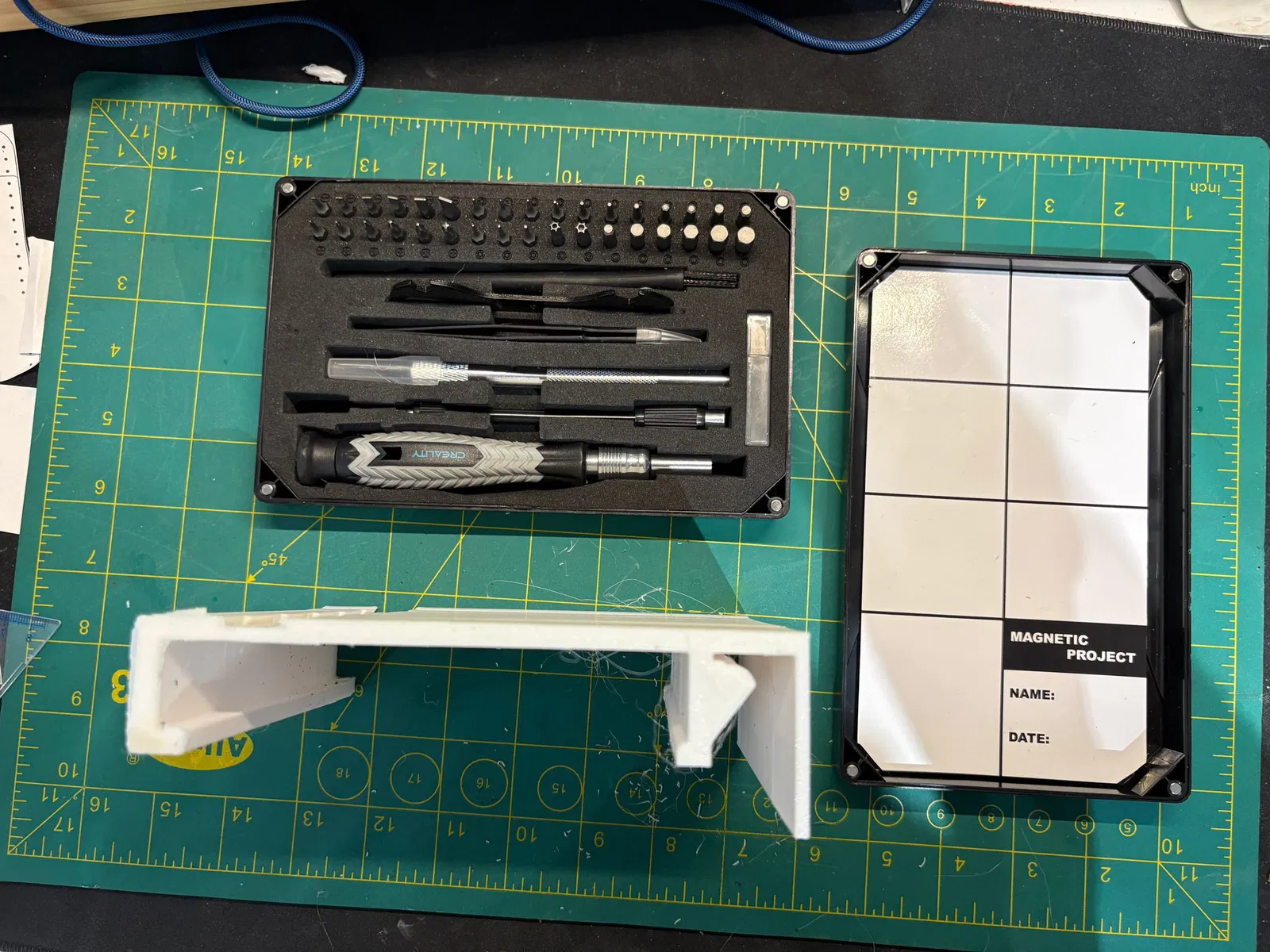

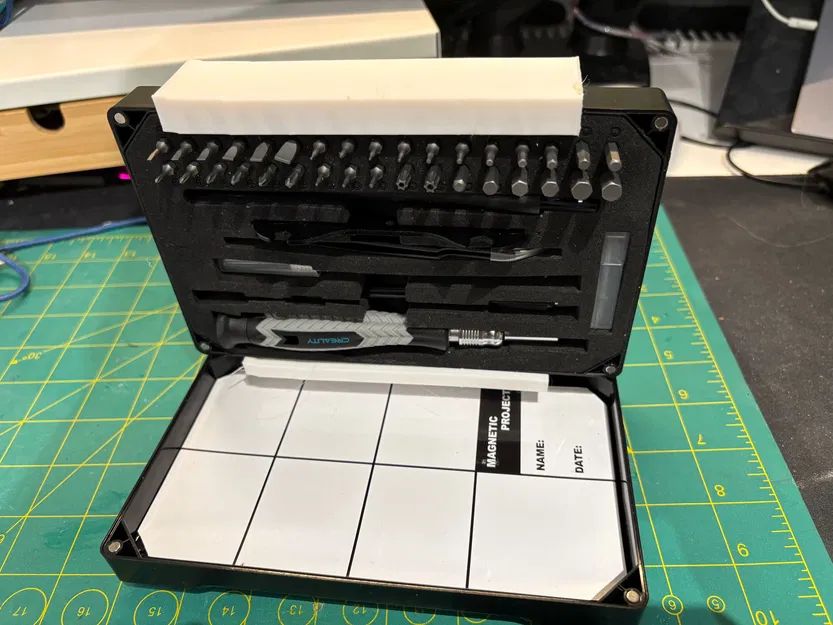

• Bộ dụng cụ Creatly: Đã kiểm tra và xác nhận vừa khít.

• Phổ biến/Tham số (Parametric): Sử dụng liên kết Onshape để tạo kích thước tùy chỉnh cho bất kỳ khay đựng dụng cụ hình chữ nhật nào.

Tùy chọn lắp đặt

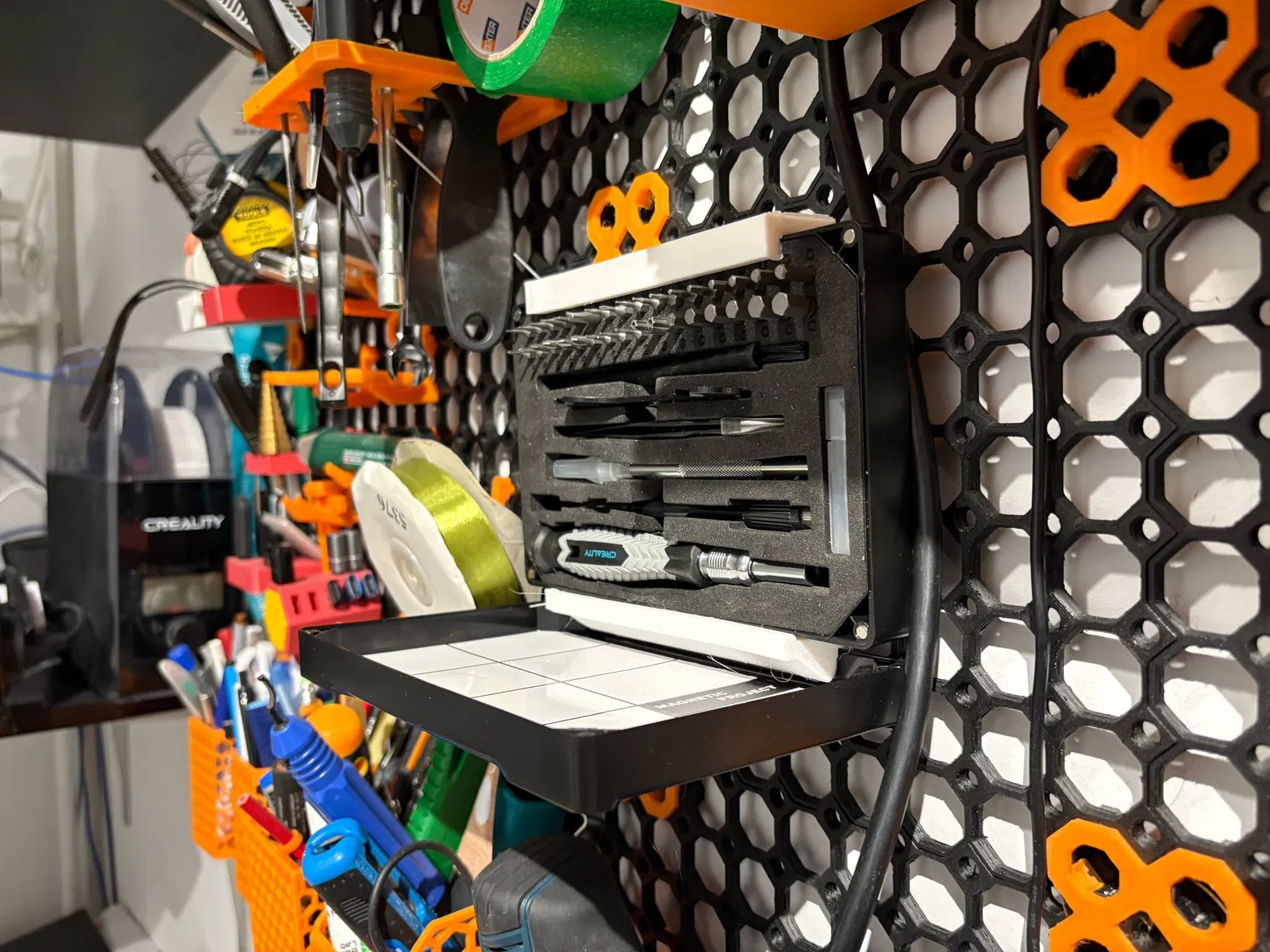

1. Multiboard: Được thiết kế để hoạt động với Multiboard Fix Points / Lite Screws.

2. Vít tiêu chuẩn: Lỗ bắt vít âm giúp gắn trực tiếp vào gỗ hoặc tường thạch cao.

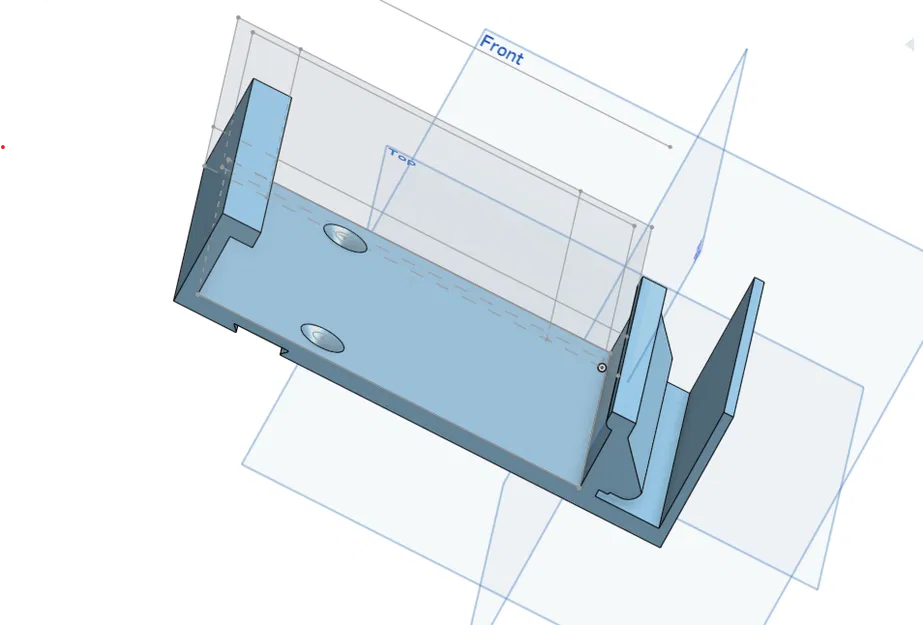

Tùy chỉnh qua Onshape

Nếu khay dụng cụ của bạn có kích thước khác, bạn có thể dễ dàng điều chỉnh kích thước như sau:

1. Mở mô hình: Liên kết tài liệu Onshape

2. Điều chỉnh biến: Mở Bảng biến (Variable Table) (bảng điều khiển bên phải) để tinh chỉnh chiều rộng, chiều sâu và độ dày thành khay.

3. Xuất file: Chuột phải vào tab Part Studio và chọn Export để lưu file STL tùy chỉnh của bạn.

Cài đặt in

• Chất liệu: PETG hoặc PLA+ (khuyên dùng PETG cho các tab gắn).

• Perimeters: 3–4 lớp để đảm bảo độ chắc chắn.

• Supports: Không cần hỗ trợ nếu in ở cạnh bên, nên dùng thêm brim.

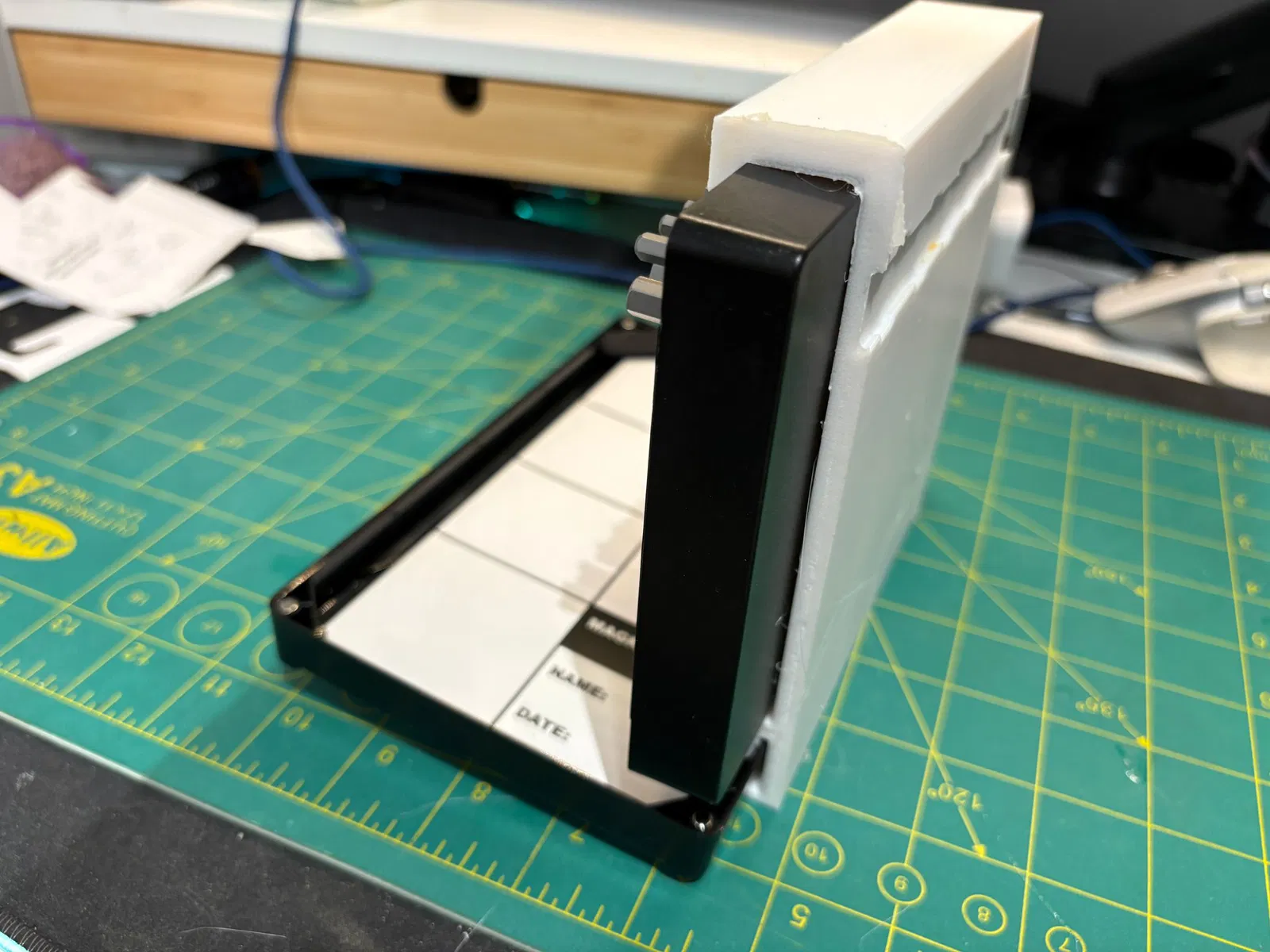

• Kiểm tra: Cắt mô hình và chỉ in thử 2mm trước để kiểm tra độ vừa vặn với khay của bạn.
