Thay Thế Khối Actuator (Trượt) Cho Ghế Recliner - MotoMotion / MOTO / HHC
Cái này là cái gì?
Đây là linh kiện thay thế in 3D cho khối trượt actuator (arched actuator moving block) hay còn gọi là "slide block" hoặc "traveling nut" nằm bên trong bộ truyền động tuyến tính của ghế sofa điện. Đây là khối nhựa chạy trên trục vít (worm/lead screw) trong ống actuator và kết nối với cơ cấu nâng đỡ chân. Khi nó bị gãy, phần gác chân của bạn sẽ không hoạt động được.
Linh kiện này gần như không thể mua được tại Mỹ. Nguồn duy nhất được biết đến là SofaRehab ở Úc, nhưng ngay cả phiên bản đó cũng sai bước ren so với nhiều loại actuator.
Nhận diện Sofa / Actuator
Nhà sản xuất sofa: MotoMotion Vietnam (thương hiệu HHC/MOTO)
Mã nội bộ sofa: E01001188A 3 XS8046DG02-6-RX1 0019
Dòng cơ cấu: XS8046DG02
Actuator:
- Thương hiệu: MOTO / HHC
- Mẫu: LMD12517W1-4-H
- Thông số: 24 VDC, 5A, hành trình 311mm, tải tối đa 1000N, 38mm/s
- Đầu nối: 5-pin MOTO/HHC
Nếu sofa của bạn có tính năng tương tự và sử dụng actuator MOTO/HHC (bất kỳ biến thể nào của LMD12517W), khối này sẽ dùng được.

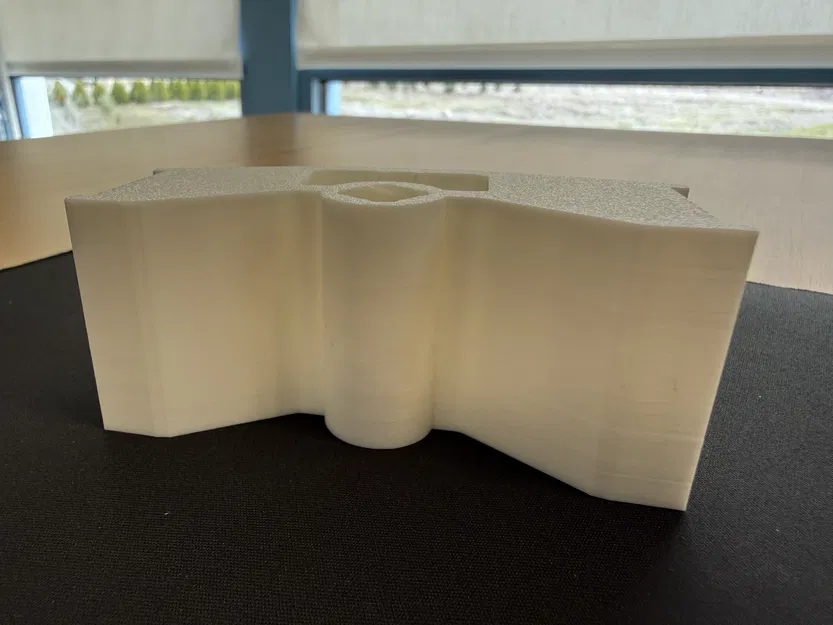

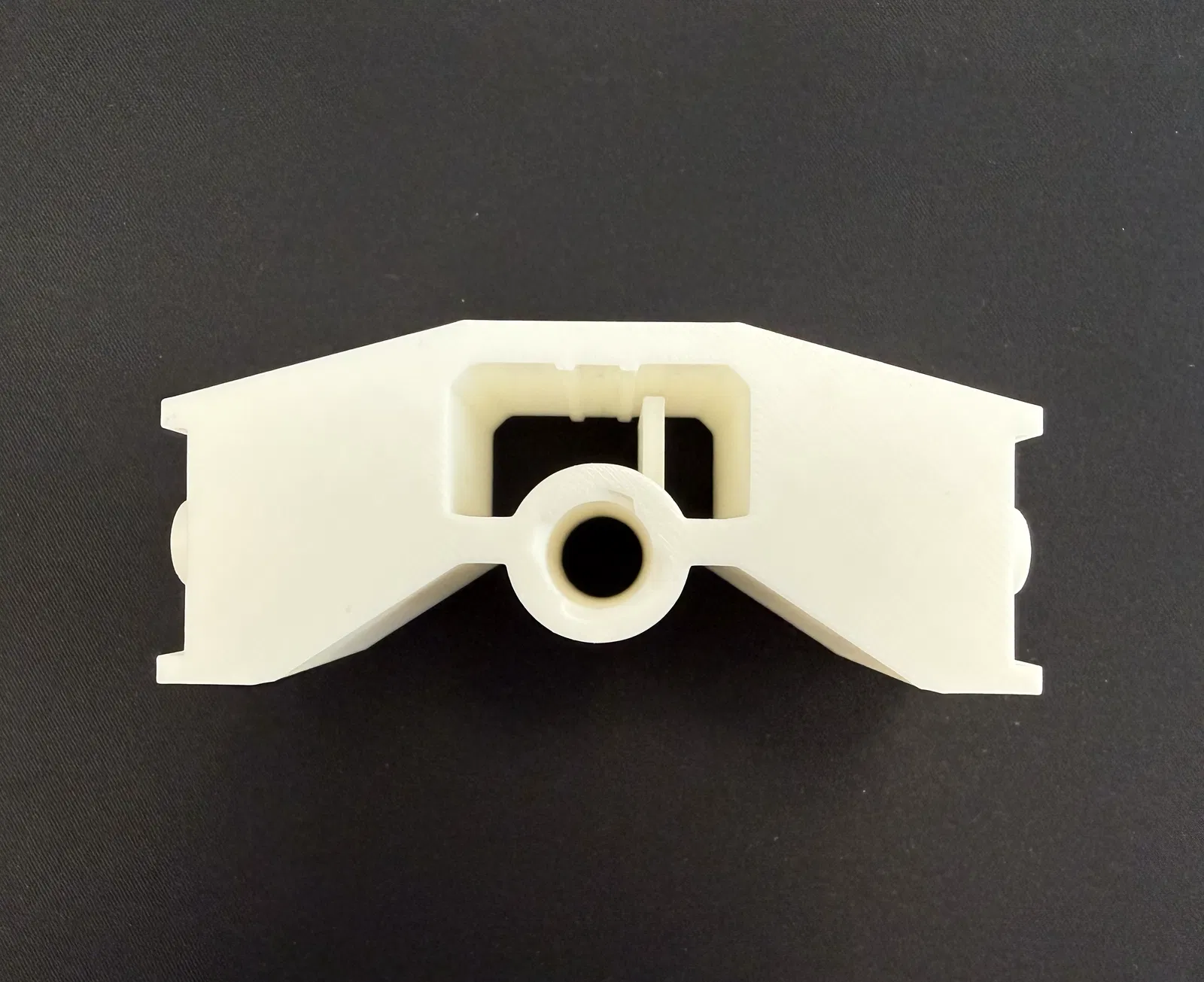

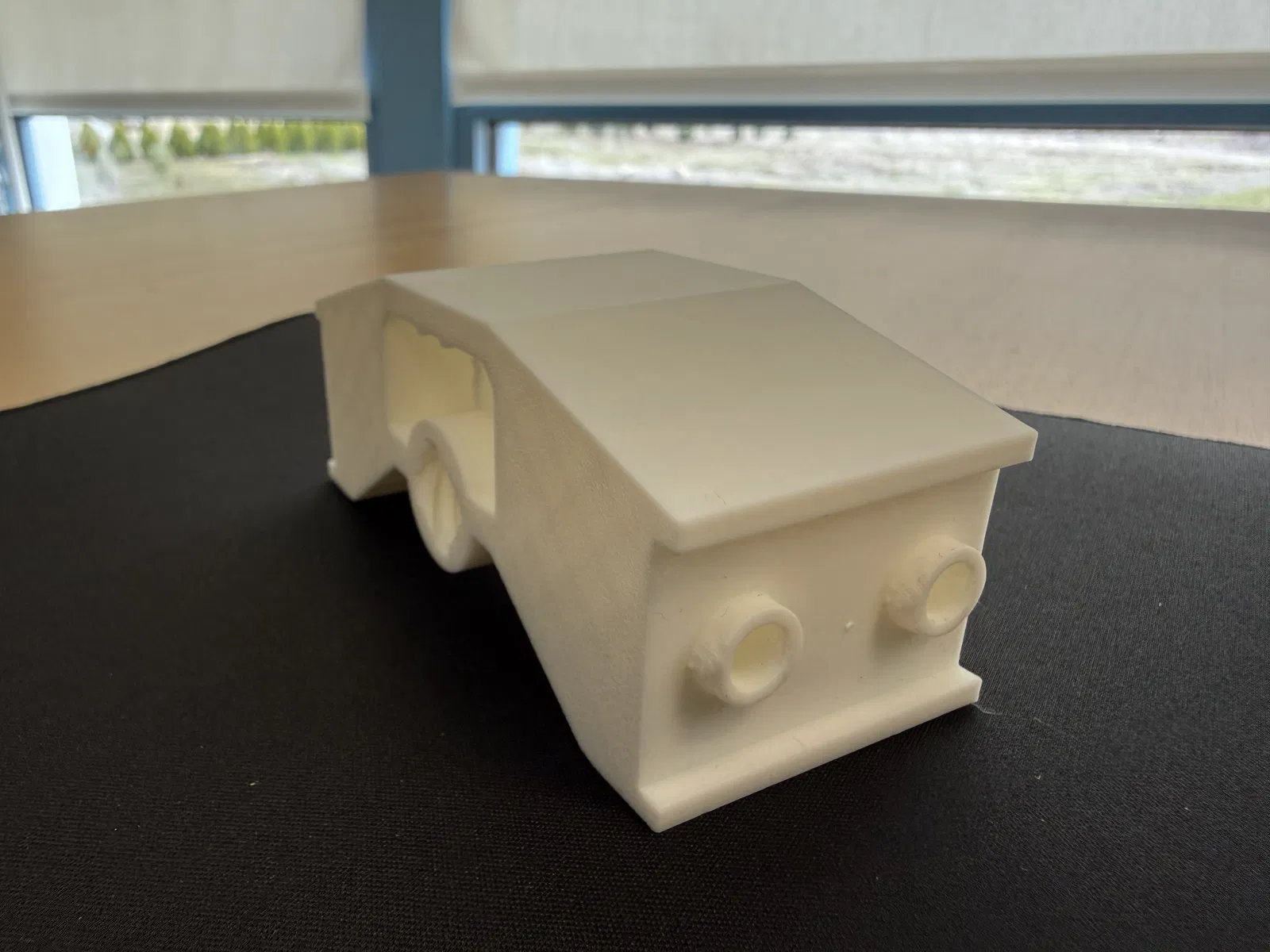

Kích thước Khối Actuator
| Thông số | Giá trị |
|---|---|
| Chiều rộng (từ cánh này sang cánh kia) | 96 mm |
| Chiều cao (đỉnh vòm) | 42 mm |
| Chiều sâu (trước ra sau) | 40 mm |

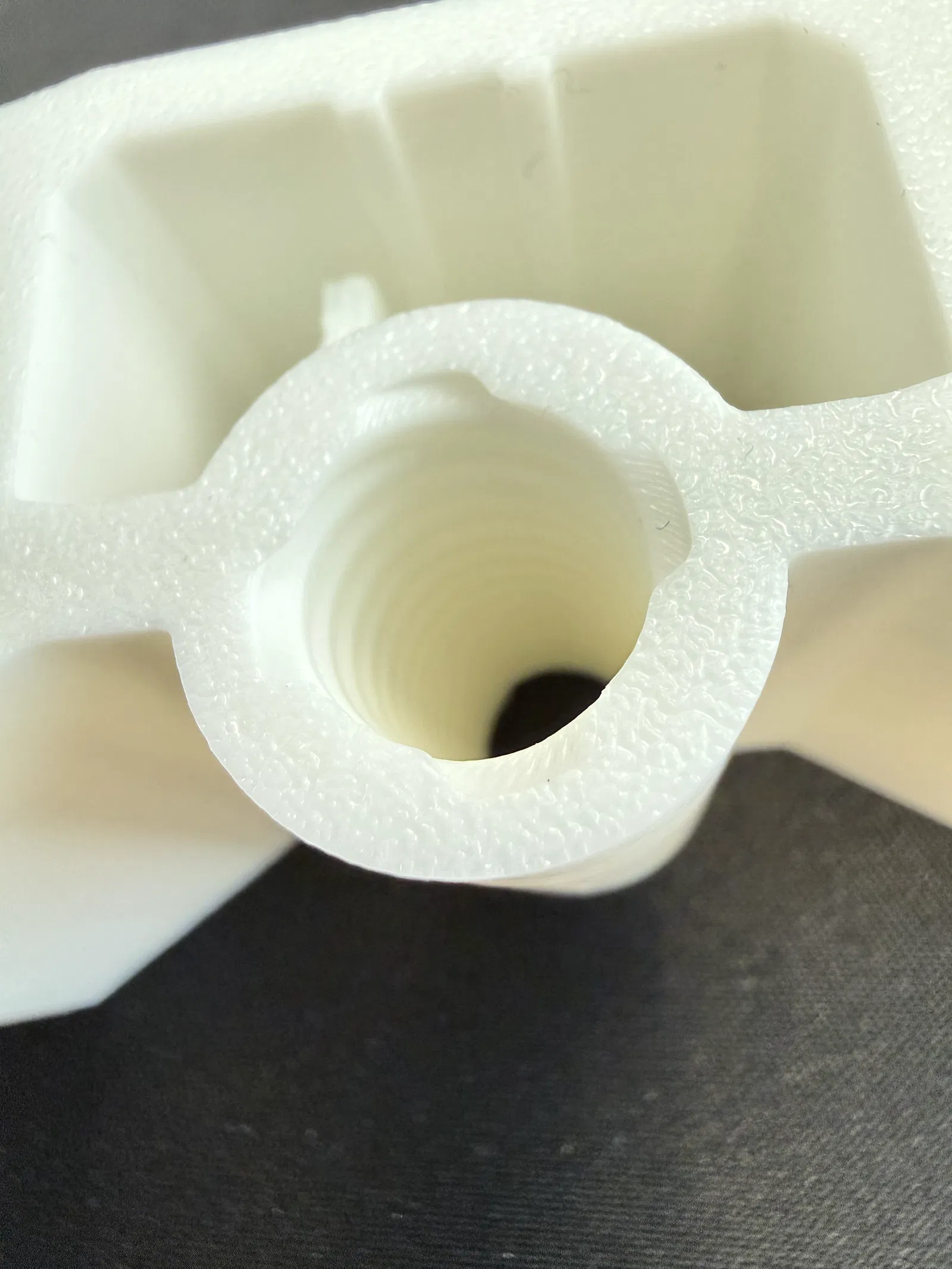

Thông số Ren Trục Vít (QUAN TRỌNG)
Đây là phần hầu hết mọi người làm sai. Trục vít bên trong actuator MOTO LMD12517W KHÔNG phải là ren đơn (single-start thread) tiêu chuẩn.
| Thông số | Giá trị |
|---|---|
| Loại ren | Metric Trapezoidal (TR) |
| Đường kính đỉnh (Major diameter) | 14 mm |
| Bước ren (Pitch) | 3 mm |
| Số đầu ren (Starts) | 4 (four-start) |
| Bước xoắn (Lead) | 12 mm |
| Góc ren | 30° |
Cách kiểm tra xem trục vít của bạn có khớp không:
- Đo đường kính đỉnh bằng thước kẹp -> phải khoảng 14mm
- Đo khoảng cách qua 10 đỉnh ren liền kề -> phải khoảng 30mm (pitch = 3mm)
- Nhìn vào đầu trục vít; đếm có bao nhiêu rãnh xoắn riêng biệt -> phải là 4
- Hoặc: in con ốc thử (test nut) đính kèm và thử vặn vào
Góc ren dốc khiến nó trông "sai" so với ốc vít thông thường là do nó là loại 4-start (bốn đường xoắn ốc độc lập quấn quanh trục). Loại này thường thấy trên các actuator tốc độ cao (của mình là 38mm/s).
Các tệp đi kèm
Sẵn sàng in (STL)
actuator_block_TR14x3_4start.stl- Khối hoàn chỉnh với ren TR14x3 4-start.test_nut_TR14x3_4start.stl- Con ốc lục giác nhỏ để kiểm tra độ khớp ren trước khi in khối hoàn chỉnh.thread_cutter_TR14x3_4start.stl- Trục ren dương dùng để cắt boolean trong phần mềm CAD (nếu bạn tự thiết kế khối riêng).
Tệp CAD có thể chỉnh sửa
actuator_block_TR14x3_4start.step- Khối đầy đủ có ren, chỉnh sửa được trong Fusion 360, SolidWorks, FreeCAD.actuator_block_NO_THREADS.step- Chỉ thân khối, không có lỗ ren.
Mã nguồn OpenSCAD (để tùy chỉnh ren)
TR14x3_4start_test_nut.scad- Ốc thử tham số. Yêu cầu thư viện BOSL2.
⚠ Các tệp OpenSCAD yêu cầu thư viện BOSL2: Tải xuống từ https://github.com/BelfrySCAD/BOSL2 và đặt vào thư mục thư viện OpenSCAD.
Cách xác định thông số ren của bạn
Nếu actuator khác với của mình, bạn cần tự xác định ren trước khi in:
- Đo đường kính đỉnh (major diameter).
- Đo bước ren (pitch): đo khoảng cách 10 đỉnh ren chia cho 10.
- Đếm số đầu ren (starts).
- In ốc thử (test nut) để kiểm tra.
Cài đặt in ấn
- Chất liệu: PETG, PC Blend, Nylon, hoặc CF-Nylon. Không dùng PLA vì sẽ bị nứt dưới tải trọng.
- Chiều cao lớp: 0.15 - 0.20 mm.
- Độ dày tường: 5-6 lớp.
- Infill: 50-85%, kiểu Gyroid.
- Tốc độ: 30-40 mm/s (chậm để ren sắc nét hơn).
- Hướng in: Trục lỗ theo chiều đứng (đáy phẳng trên bàn in, vòm hướng lên trên).
- Hỗ trợ (Support): Cần cho phần vòm, nhưng dùng support blocker chặn lỗ ren để tránh hỗ trợ lọt vào trong ren.
