Bản đồ địa hình thành phố Heidelberg

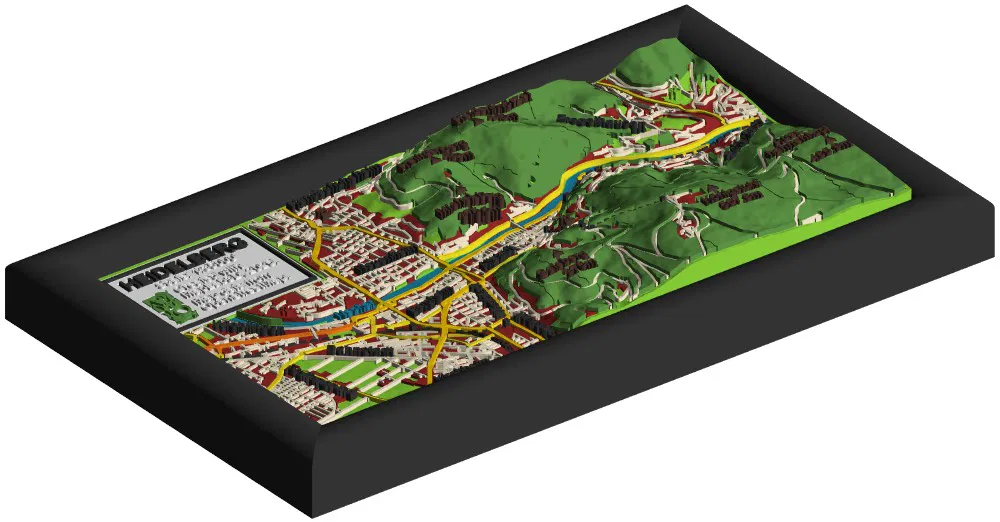

Mô hình này được tạo ra bằng ứng dụng MapLab3D. MapLab3D là một công cụ giúp tạo ra các mô hình bản đồ 3D dưới định dạng STL từ dữ liệu OpenStreetMap và dữ liệu độ cao miễn phí, cho phép bạn in trực tiếp trên máy in 3D mà không cần phải xử lý thêm. Bạn sẽ không cần dùng đến bất kỳ phần mềm CAD nào khác.

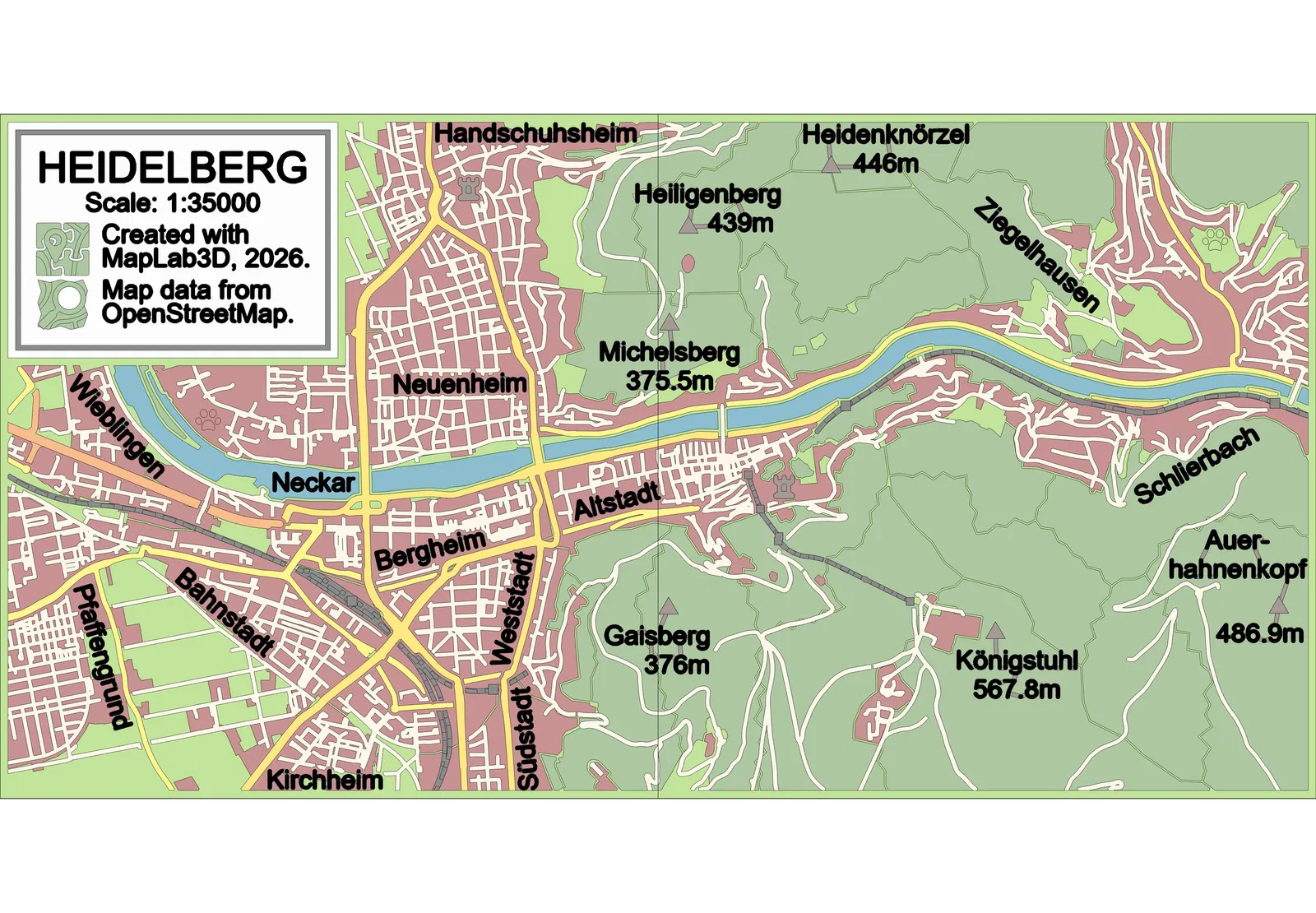

Bản đồ này được dùng làm ví dụ cho một bài hướng dẫn chi tiết về cách sử dụng MapLab3D. Bằng cách làm theo các chỉ dẫn này, bạn có thể tự tay tạo ra bản đồ của riêng mình với các tùy chỉnh dựa trên bố cục tiêu chuẩn.

Thông tin thêm về MapLab3D có thể tìm thấy trên GitHub và tại MapLab3D Wiki.

Các hướng dẫn dựa trên bản đồ này rất chi tiết, mặc dù không phải tất cả chức năng của ứng dụng MapLab3D đều được giải thích hết. Để có kết quả nhanh chóng, bạn có thể tham khảo ví dụ đơn giản này.

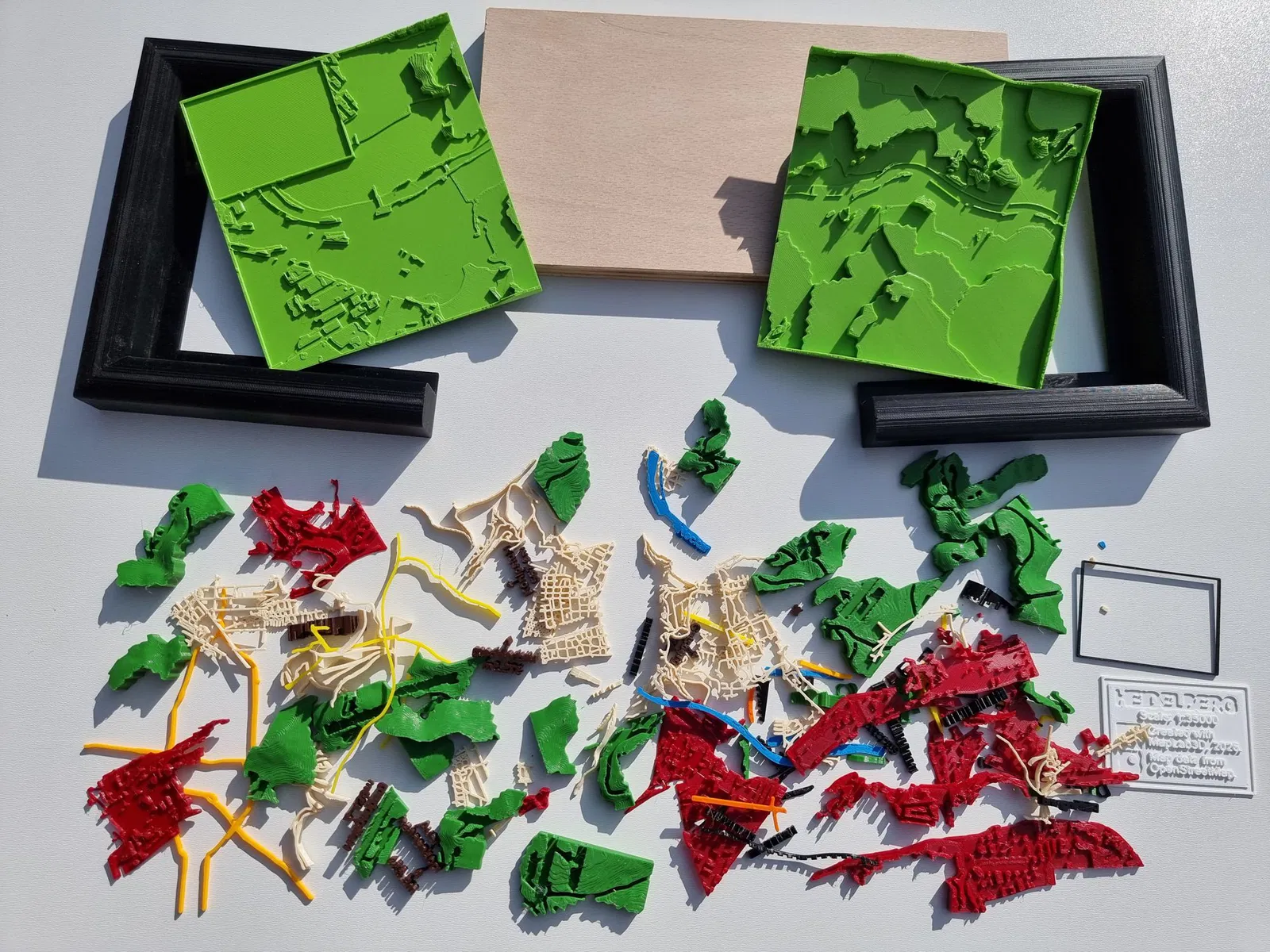

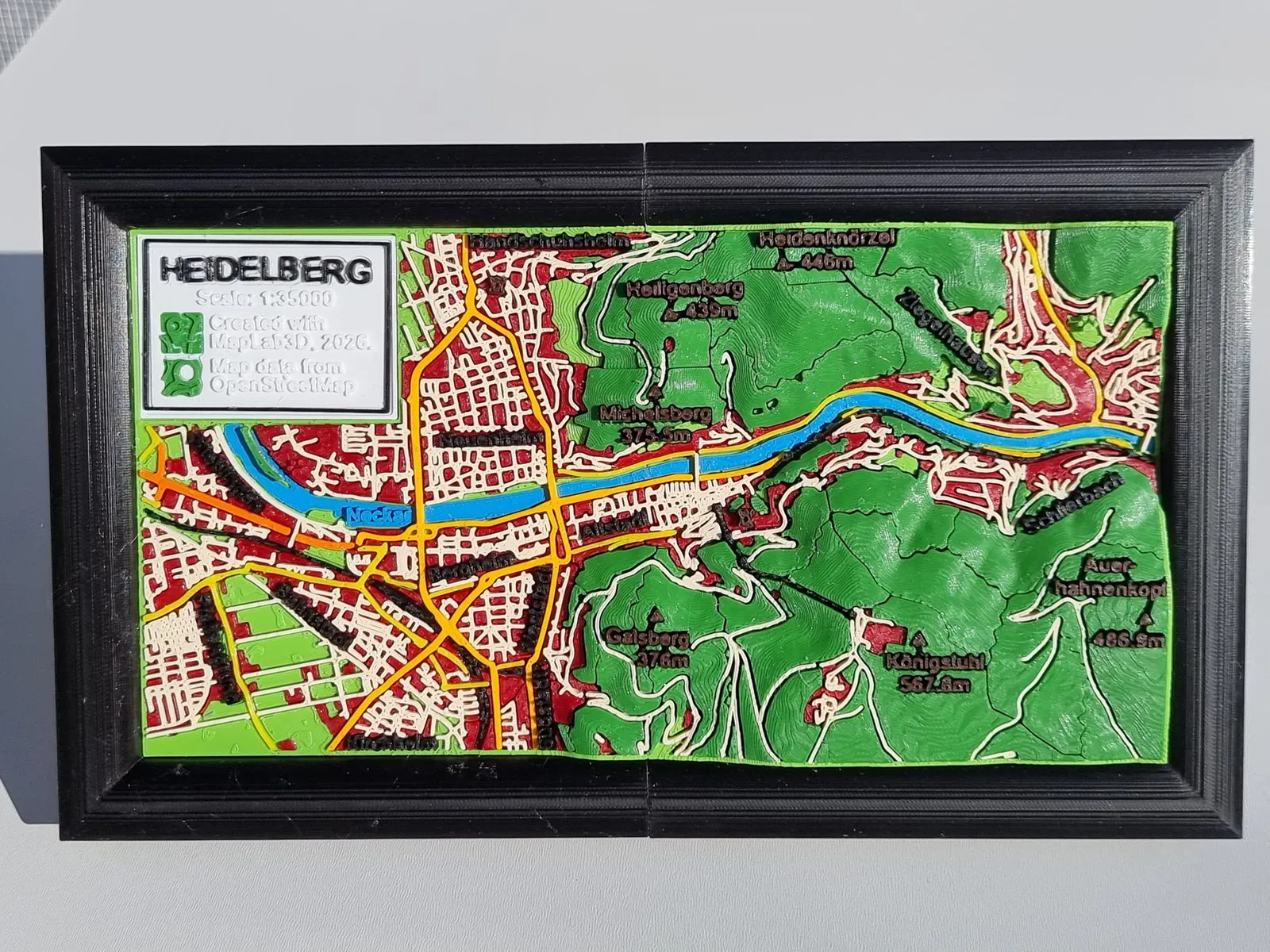

Bản đồ này bao gồm 2 mảnh ghép lớn (T001, T002), 11 màu sắc khác nhau (C0xx) và 165 mảnh nhỏ riêng biệt. Kích thước bản đồ khi chưa có khung là 250 mm x 130 mm; tấm nền bằng gỗ (dày 12 mm) nên được cắt nhỏ hơn một chút để vừa vặn với khung. Kích thước bản đồ khi hoàn thiện kèm khung là 290 mm x 170 mm. Các loại màu được sử dụng cụ thể như sau:

• C001: Đế mảnh ghép: Verbatim Green
• C002: Chú giải: Fillamentum PLA Extrafill Traffic White
• C006: Khu rừng: Fillamentum PLA Extrafill Green Grass
• C007: Khu dân cư: Fillamentum PLA Extrafill Perl Ruby Red
• C016: Sông ngòi: Maertz PLA Himmelblau
• C018: Đường nhỏ và đường cấp 3: Fillamentum PLA Extrafill Light Ivory
• C019: Đường cấp 2: Fillamentum PLA Extrafill Traffic Yellow
• C020: Đường cấp 1: Fillamentum PLA Extrafill Melon Yellow
• C021: Đường cao tốc: Fillamentum PLA Extrafill Orange Orange
• C023, C031: Đường ray, Văn bản, Khung: Fillamentum PLA Extrafill Traffic Black
• C029: Ký hiệu: Fillamentum PLA Extrafill Chocolate Brown
