Nắp đậy bụi cổng QSFP — Vát mép, có gờ chặn, thân khối đặc

Đây là mẫu nắp đậy bụi có thể in được cho các cổng kiểu QSFP, được thiết kế như một giải pháp thay thế thực tế cho các loại nút cao su thương mại. Các sản phẩm thương mại thường có giá từ $0,25 – $1,50+ mỗi cái; trong khi mẫu in này chỉ tốn khoảng $0,10–$0,11 USD mỗi cái nếu dùng nhựa PEBA theo giá sợi in hiện tại.

File 3MF bao gồm bản thiết kế xếp sẵn 12 cái trên một bàn in để sản xuất hàng loạt hiệu quả.

Tổng quan:

Một chiếc nắp đậy bụi cổng QSFP hữu dụng được thiết kế cho homelab, dàn server và thiết bị trung tâm dữ liệu. Phù hợp với các chuẩn giao tiếp QSFP, QSFP+ và QSFP28. File 3MF đi kèm đã được sắp xếp bố cục 12 cái trên một lần in để tối ưu hóa sản xuất.

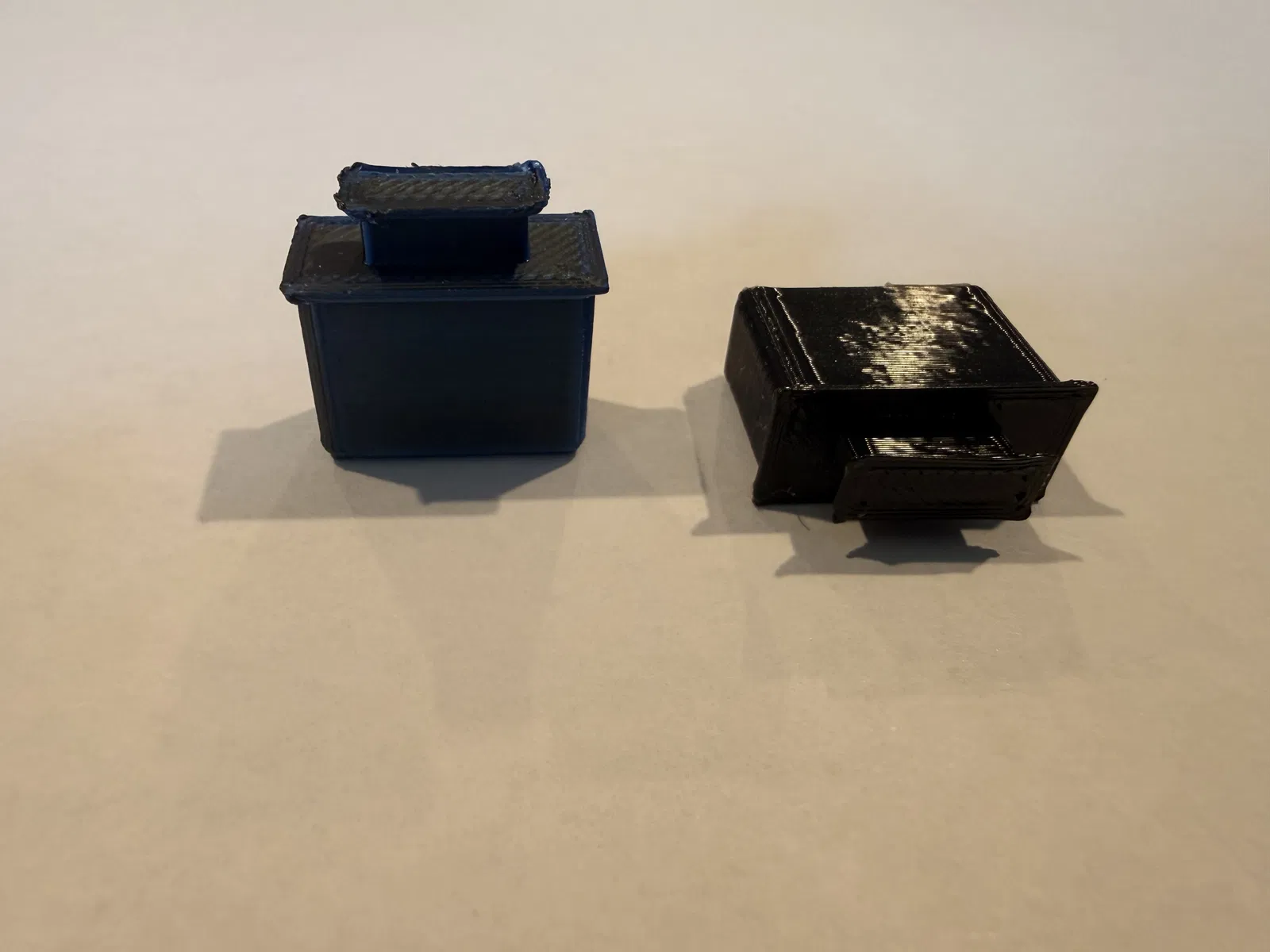

Đặc điểm thiết kế

• Các góc vát trên tab chèn giúp giảm áp lực khi gắn vào và hạn chế gây trầy xước cổng kết nối.
• Gờ phía trên hoạt động như một điểm chặn để ngăn việc chèn quá sâu — lưu ý: vẫn có thể ấn mạnh vượt qua gờ này, vì vậy hãy thao tác nhẹ nhàng và đừng ép quá tay.
• Tay cầm ở phía trên giúp dễ dàng thao tác cắm và rút bằng một tay.
• Thân khối đặc (infill gyroid 25%) — không giống các thiết kế rỗng dễ bị cong vênh khi in bằng nhựa dẻo, mẫu này duy trì sự ổn định về kích thước cực tốt.

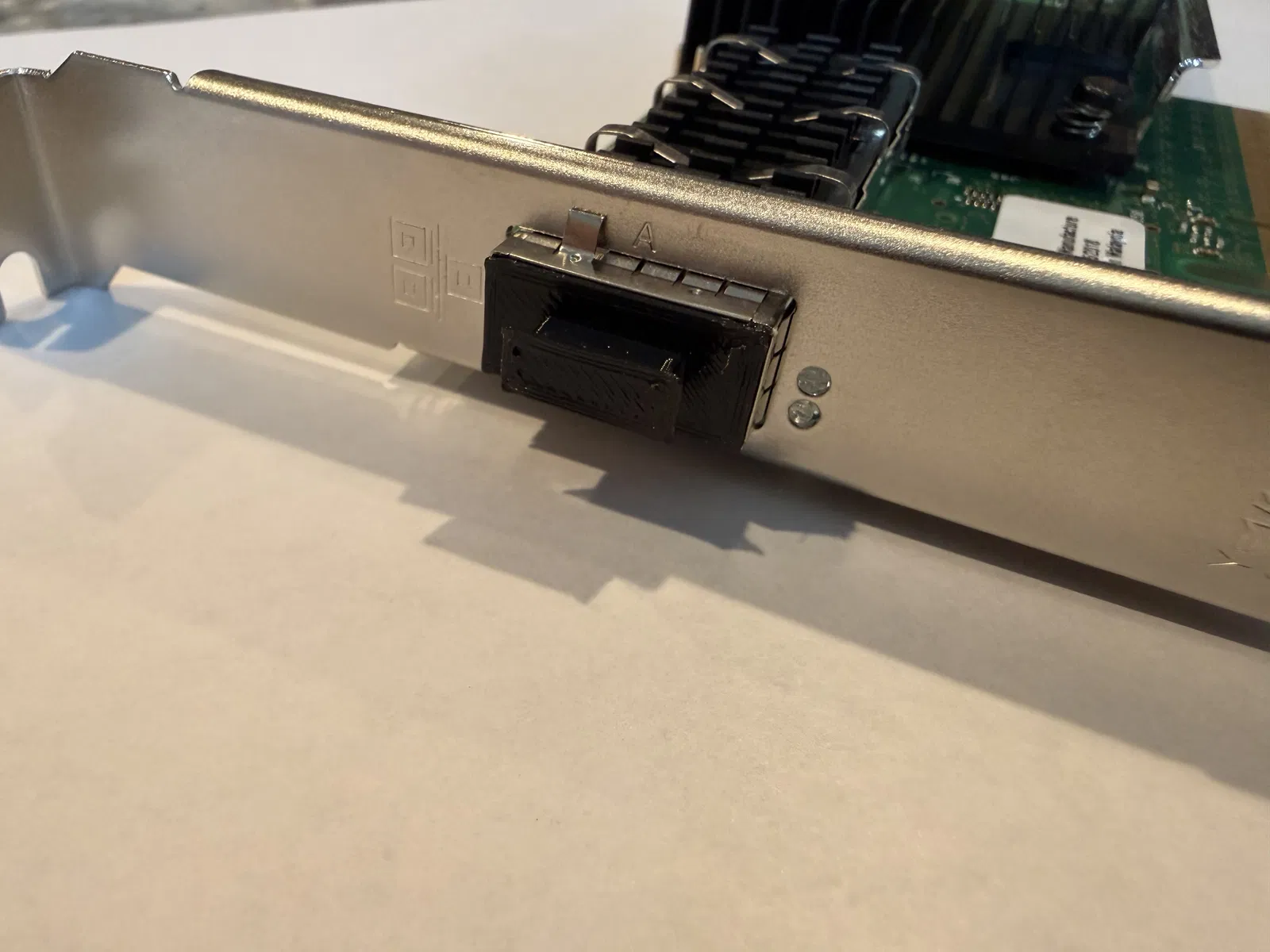

• Khít sát — kích thước vừa vặn để nằm chắc chắn trong khung QSFP mà không bị lung lay.

Nhựa khuyên dùng: Siraya Tech PEBA 95A

PEBA là vật liệu được khuyên dùng mạnh mẽ cho mẫu in này vì:

• Không dẫn điện / không có phụ gia dẫn điện — an toàn khi sử dụng trong và xung quanh các thiết bị mạng đang hoạt động.
• Đủ dẻo để gắn và tháo dễ dàng mà không làm hỏng khung cổng kết nối.
• Khả năng xử lý các phần nhô ra (overhang) nhỏ cực tốt — trong thử nghiệm, PEBA cho kết quả vượt trội so với PLA ở các góc hình học khó mà không cần sự hỗ trợ của support.
• Bền bỉ và chống biến dạng trong môi trường nhiệt độ cao (phòng server, tủ rack).

Thiết lập in PEBA (Siraya Tech PEBA 95A)

• Bù co ngót (XY): 2,5% — thông số này khá mạnh so với cài đặt PEBA thông thường (0,2–0,5%) nhưng đã được kiểm chứng để đảm bảo độ chính xác cho chi tiết này.
• Bù co ngót (Z): Lên đến 2,5% — không quá quan trọng nhưng đã được kiểm chứng.

• Chiều cao lớp (Layer Height): 0,2mm là chiều cao lớp ổn định nhất mà tôi tìm thấy cho tất cả các bản in PEBA.

• Brim: Khuyên dùng brim từ 5mm - 6mm để bù đắp cho diện tích tiếp xúc với bàn in tương đối thấp so với lực tác động lên mô hình trong khi in.

  • Dù tôi thường tránh dùng brim cho các loại nhựa dẻo (FLEX), nhưng phần brim này rất dễ loại bỏ bằng kìm cắt.
  • Sử dụng chung Brim!: Đối với các đợt in hàng loạt, tôi khuyên bạn nên nhóm các vật thể đủ gần nhau để chúng chia sẻ chung một lớp brim. Lớp brim duy nhất này giúp củng cố toàn bộ ma trận các vật thể trên bàn in.

• Tất cả các cài đặt khác tùy theo profile PEBA đã căn chỉnh của bạn.

Sản xuất hàng loạt

PEBA dễ in hơn TPU truyền thống — nhờ hàm lượng nylon giúp ổn định kích thước tốt — nhưng vẫn bị ảnh hưởng bởi nhiệt độ làm mát và sự co ngót trong quá trình in. Nếu thời gian làm mát giữa các lớp tăng lên, có thể xảy ra tình trạng lớp in không đều hoặc dính không tốt.

Trong các thử nghiệm, việc giữ thời gian in giữa các lớp dưới ~90 giây mang lại kết quả ổn định nhất. Hãy sử dụng các bố cục 3MF (1, 6, 8 và 12 cái) tùy theo nhu cầu. Tôi không khuyến khích in quá 12 cái một lần.

Pressure Advance (Siraya Tech PEBA 95A)

Một cài đặt quan trọng để có bản in PEBA sạch — đặc biệt là khi in hàng loạt — chính là Pressure Advance. Để bù đắp cho đặc tính đàn hồi của PEBA, bạn có thể thêm dòng sau vào Start G-code trong profile nhựa in:

M572 S0.04 ; Pressure advance cho PEBA

Lưu ý về PLA và TPU

• PLA: Có thể in nhưng không khuyến khích vì độ khít không linh hoạt và chất lượng các góc overhang kém hơn hẳn PEBA.
• TPU / Nhựa dẻo khác: Nếu dùng nhựa dẻo khác, cảnh báo quan trọng: hãy kiểm tra xem nó có chứa phụ gia dẫn điện hay không. Tuyệt đối tránh các loại nhựa chứa sợi carbon, bột kim loại hoặc nhựa "chống tĩnh điện" gần các giao tiếp quang học hoặc điện tử đang hoạt động.

Ghi chú sử dụng thực tế

Vì làm bằng PEBA, những chiếc nút bịt cổng QSFP này rất đàn hồi và nếu bạn làm rơi xuống sàn phòng server, chúng sẽ nảy lên đấy. Hãy cân nhắc in dư vài cái để tránh mất thời gian tìm kiếm bên dưới các tủ rack nhé!
