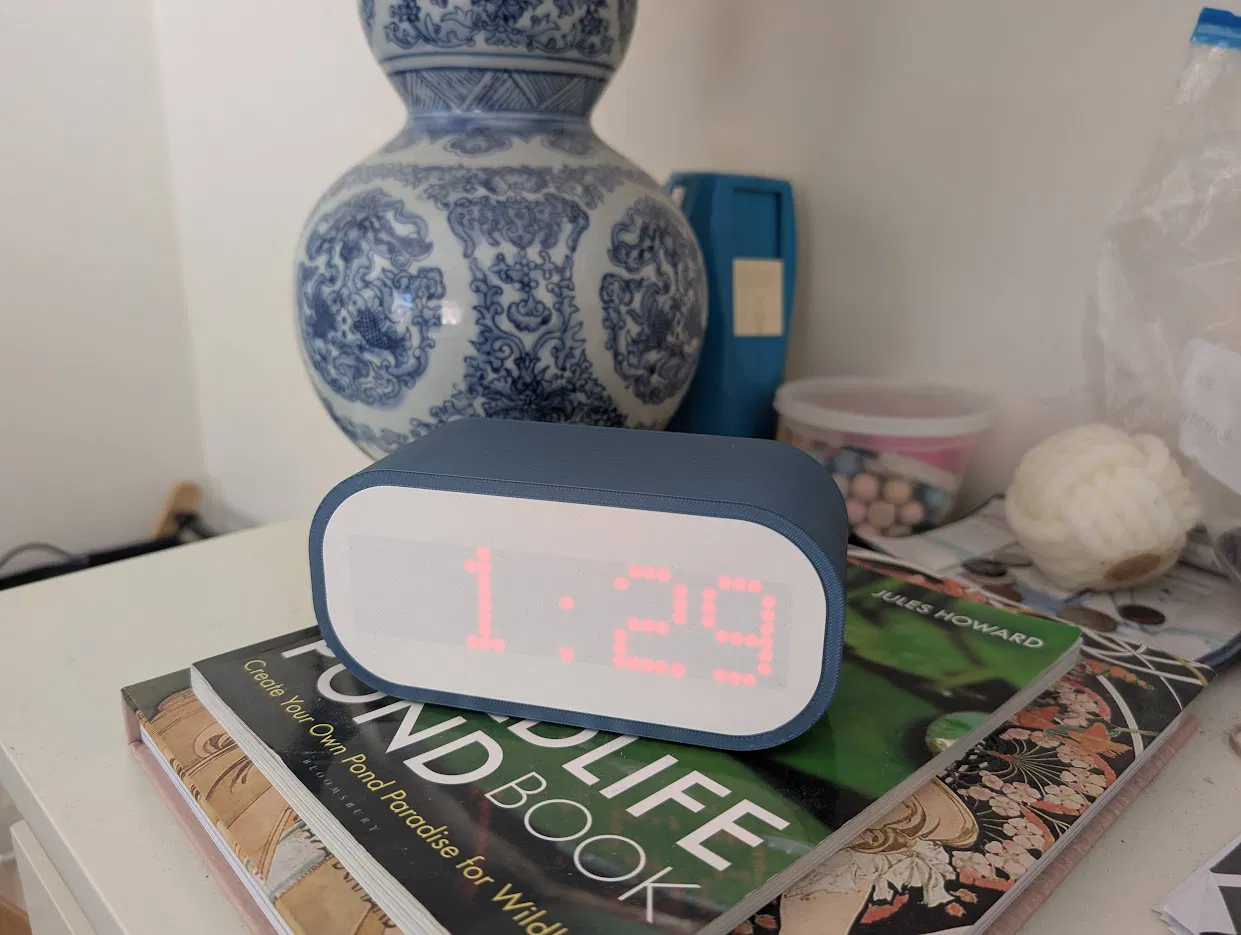

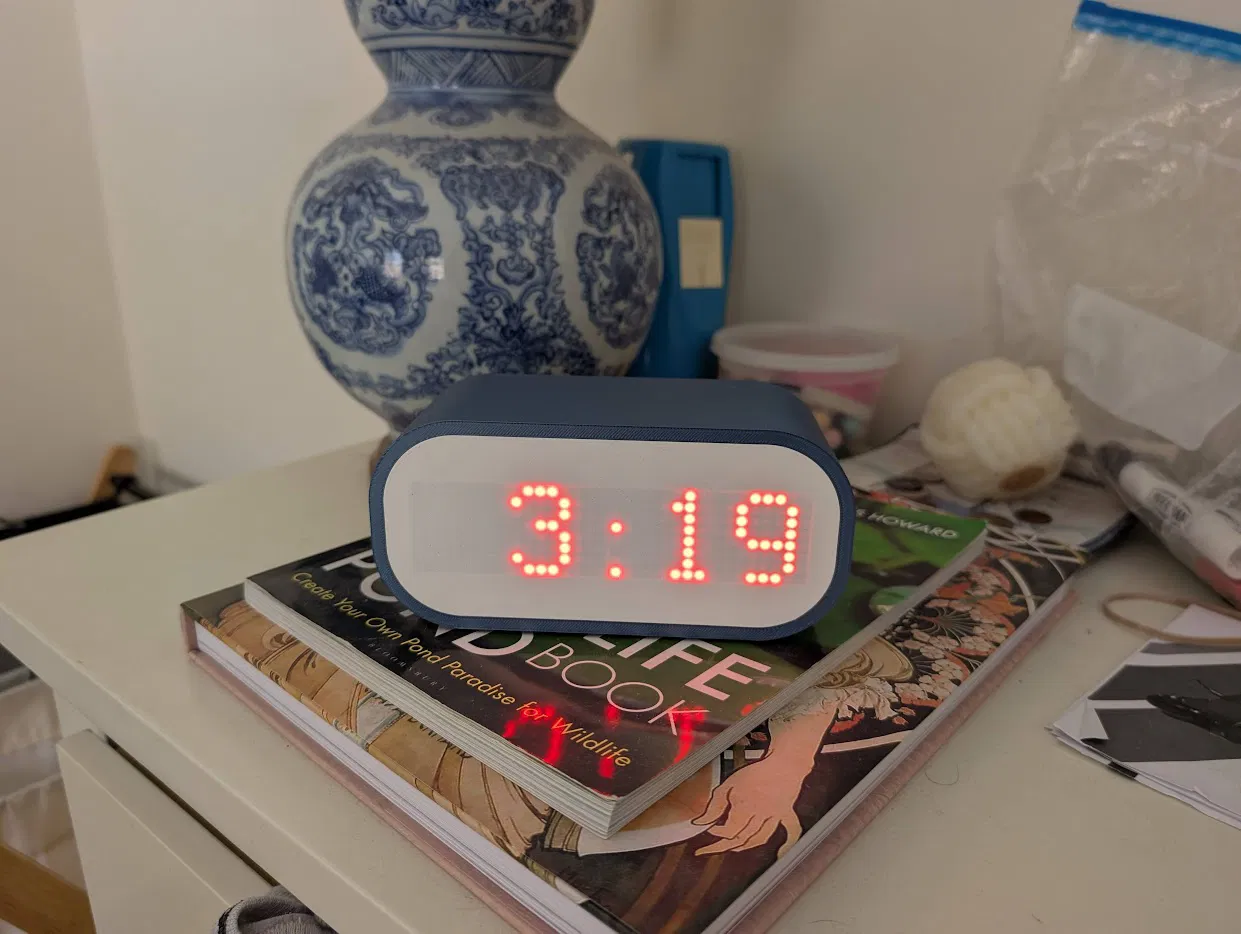

Đồng hồ LED Matrix hiển thị thời gian

Chiếc đồng hồ này lắp ráp cực kỳ đơn giản, không cần hàn xì và chỉ tốn vài linh kiện (có kèm link AliExpress cho anh em):

• ESP32-C3 Supermini

• MAX7219 Dot Matrix Module

• 4 dây Dupont cái-cái

Anh em có thể dùng thêm ốc cấy nhiệt M3 OD 4.2mm và vít M3x8mm để cố định phần nắp lưng vào thân máy.

Nếu không muốn dùng ốc, anh em có thể in liền khối nắp lưng và thân máy ngay trên phần mềm cắt lớp (slicer). Cách này sẽ hơi khó tháo ra sau này, nhưng nếu xác định lắp xong là để yên một chỗ thì in liền khối cũng rất ổn.

Hướng dẫn lắp ráp:

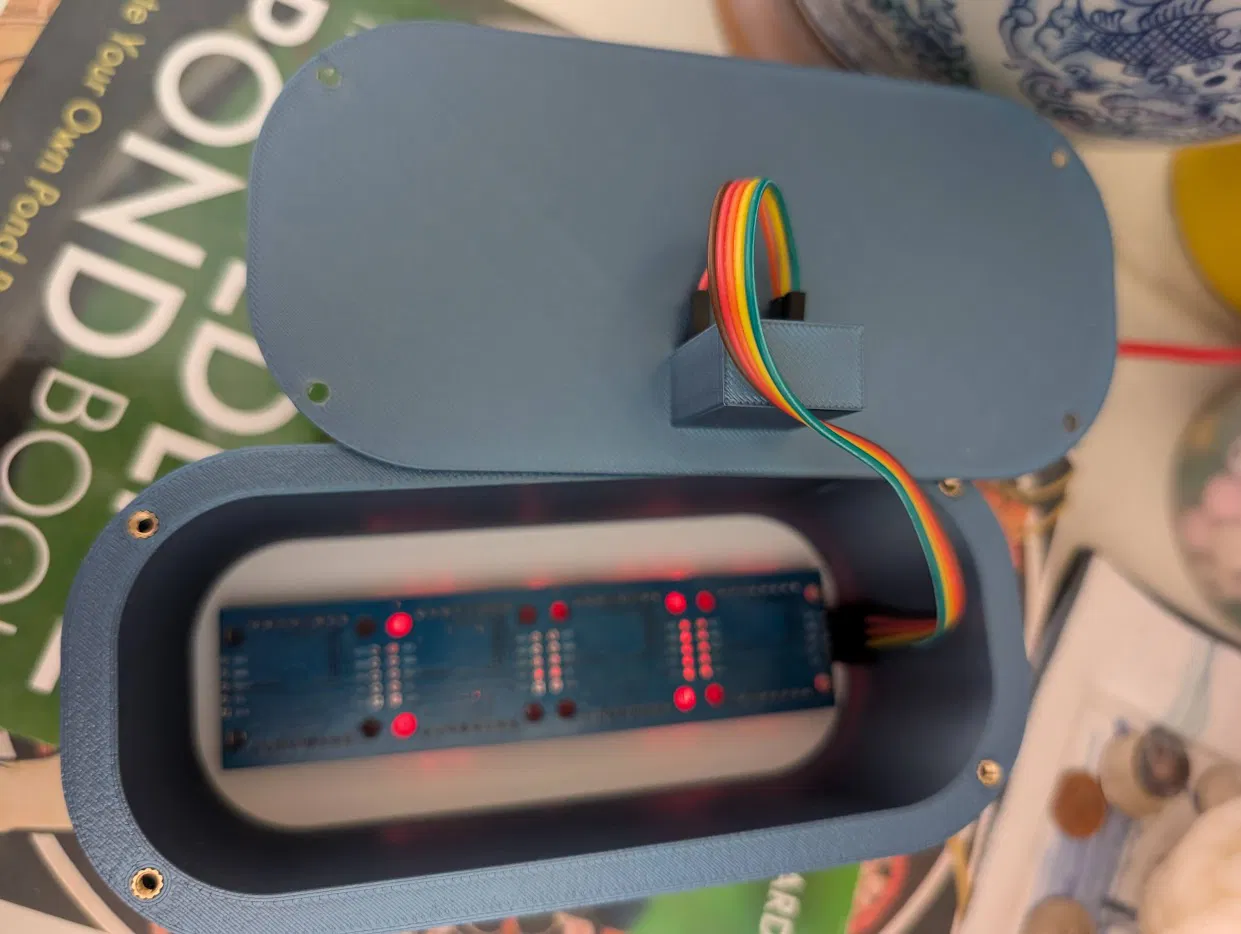

1. Lắp ESP32-C3 Supermini vào nắp lưng, hướng chân cắm lên trên. Nó sẽ nằm khít trong ngàm mà không cần dùng keo.

2. Cắm dây Dupont vào ESP32-C3 Supermini.

3. Lắp module MAX7219 vào tấm tán sáng (diffuser). Nó sẽ tự khớp vào vị trí, nếu thấy hơi lỏng thì chấm tí keo dán sắt là chắc chắn ngay.

4. Cắm các dây Dupont còn lại vào MAX7219.

5. Lắp tấm tán sáng vào thân máy. Anh em sẽ cần uốn nhẹ các chân cắm để cho vừa khít vào thân. Nếu thấy lỏng lẻo thì cứ chấm thêm keo cho chắc.

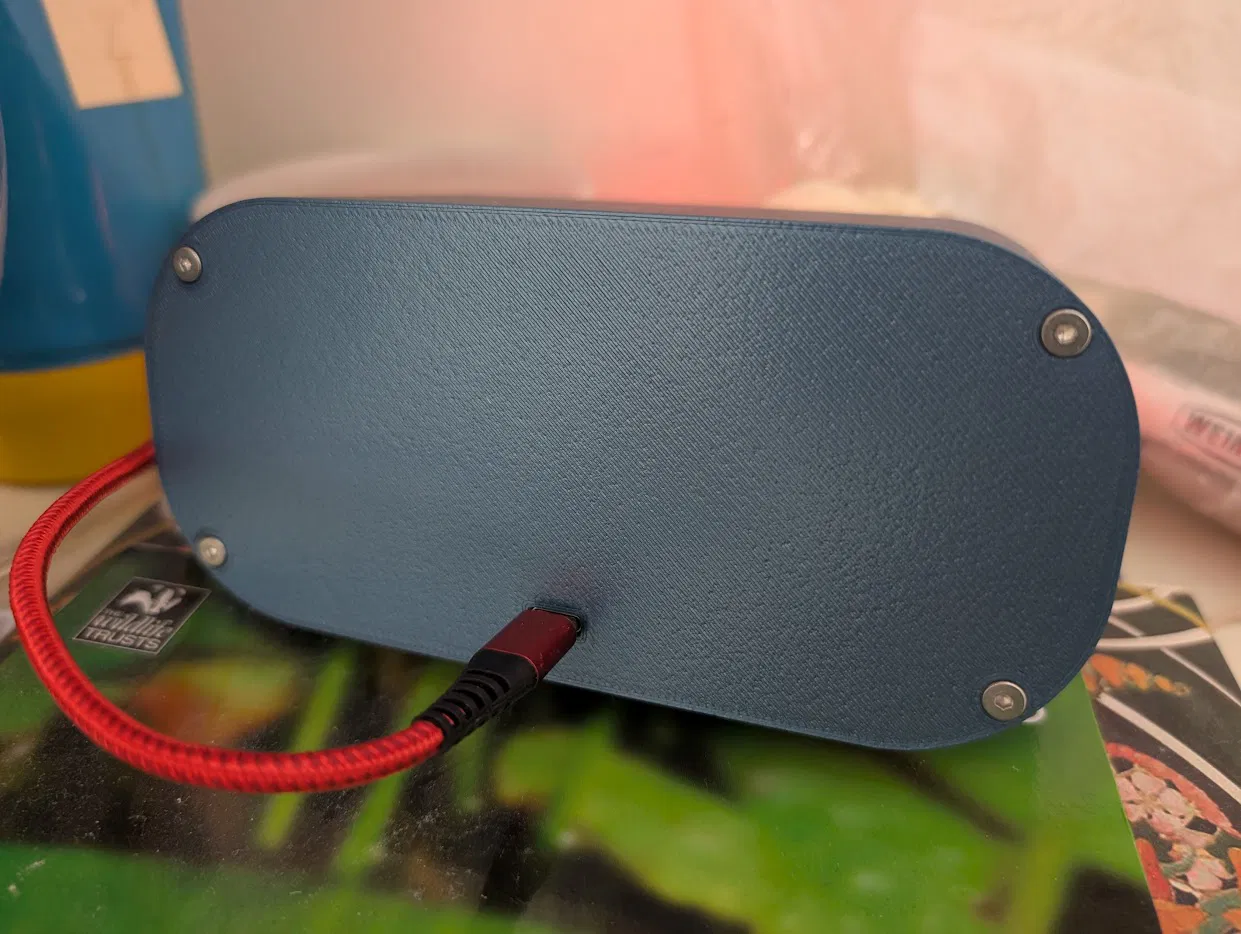

6. Nếu anh em in rời nắp lưng và thân, hãy lắp ốc cấy nhiệt và bắt vít lại với nhau.

Sơ đồ chân ESP32-C3 - MAX7219:

• CLK nối vào GPIO7

• MOSI/DIN nối vào GPIO5

• CS nối vào GPIO6

• 5V nối vào nguồn 5V

• GND nối vào GND

Cấu hình ESPHome YAML:

(Dữ liệu mã nguồn YAML giữ nguyên như bản gốc)

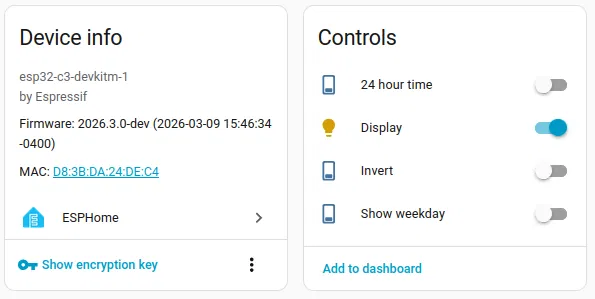

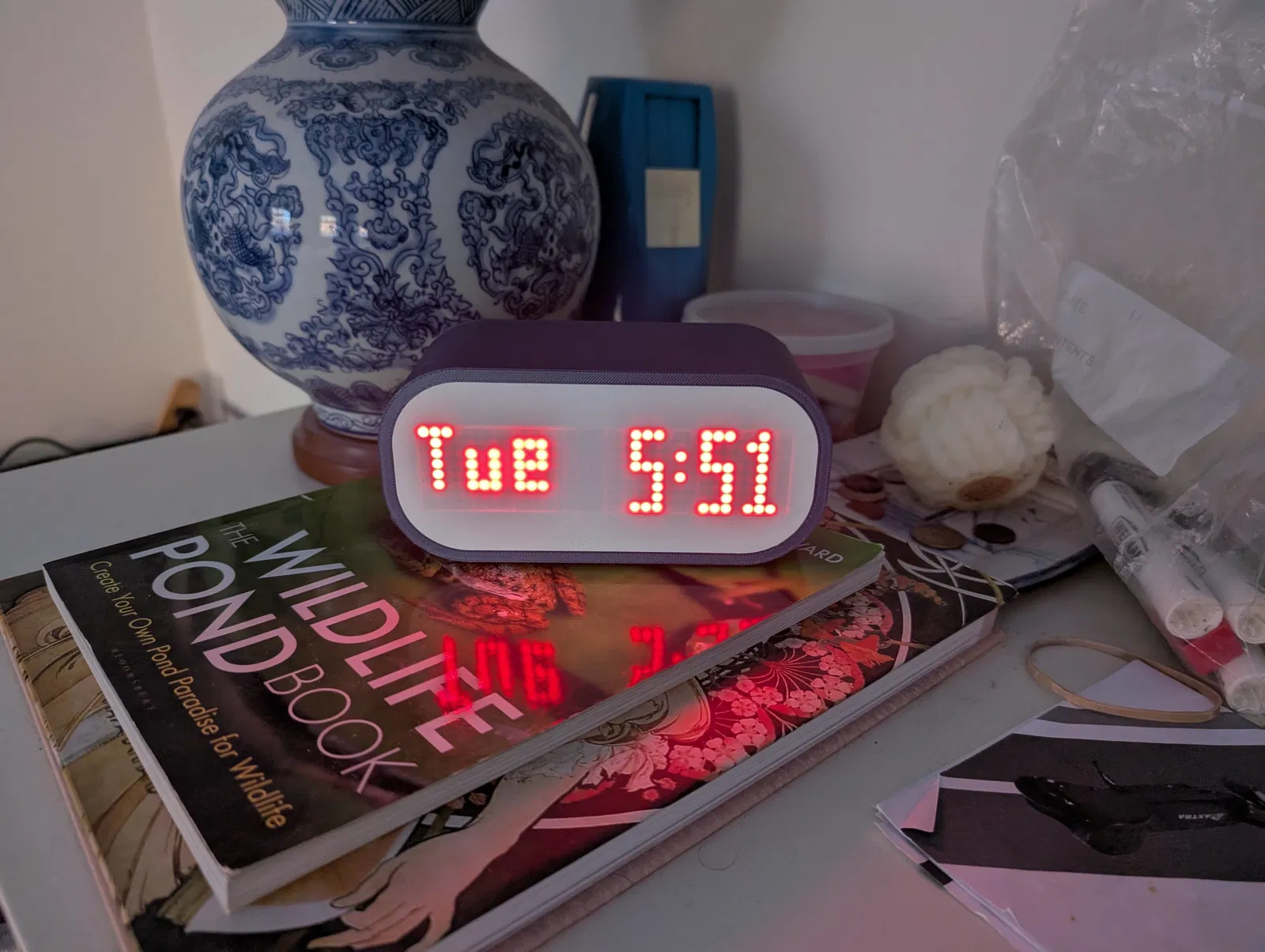

Đồng hồ này hỗ trợ đầy đủ các tùy chọn như hiển thị 24 giờ, bật/tắt hiển thị thứ trong tuần, đảo ngược màn hình và điều chỉnh độ sáng trực tiếp.
