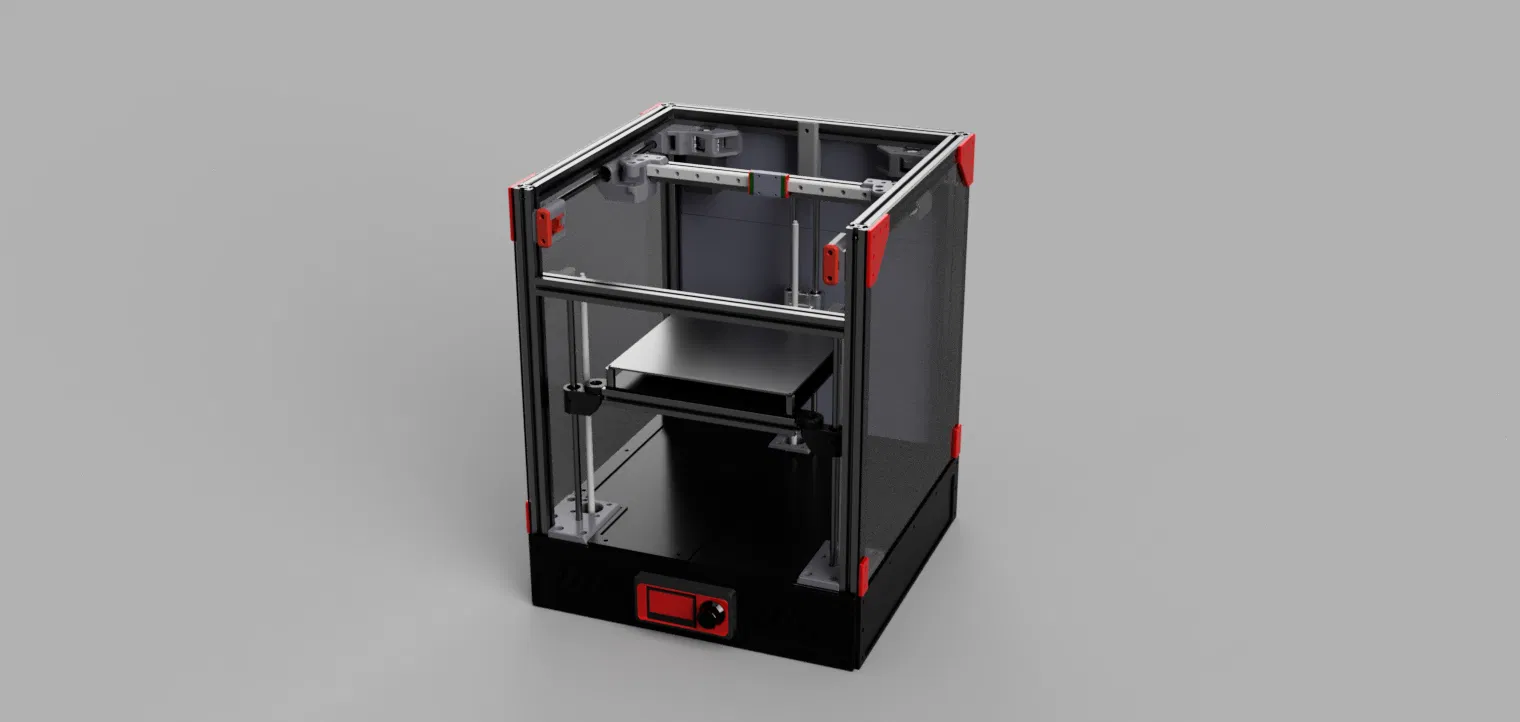

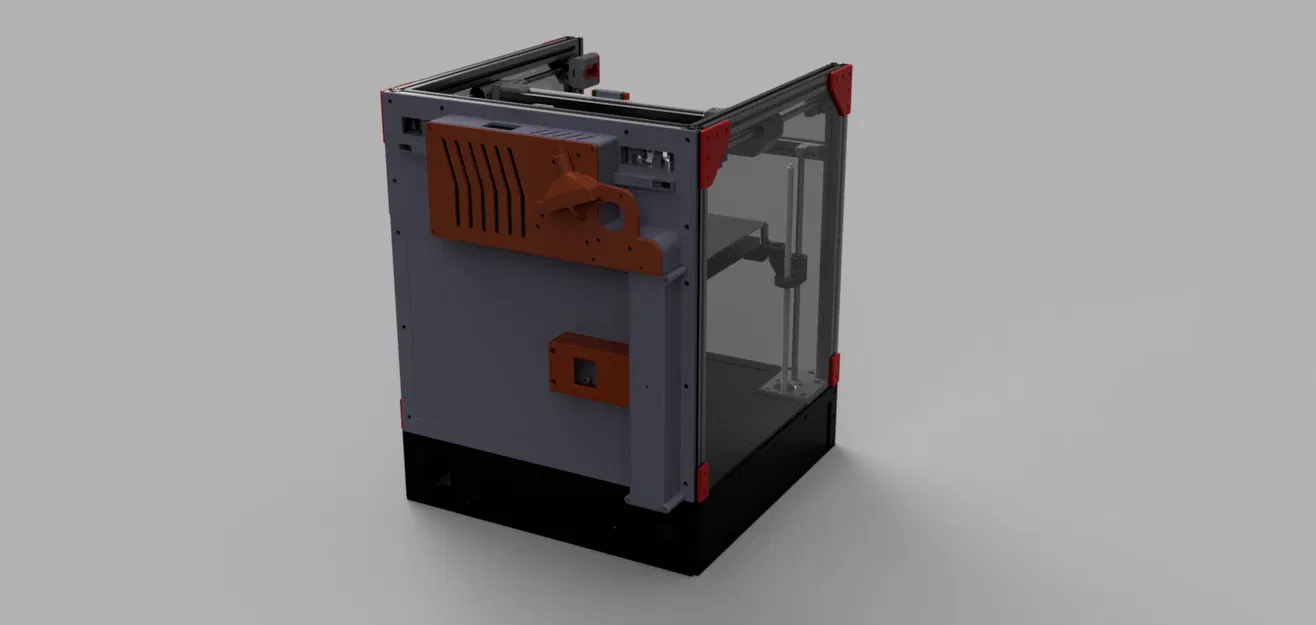

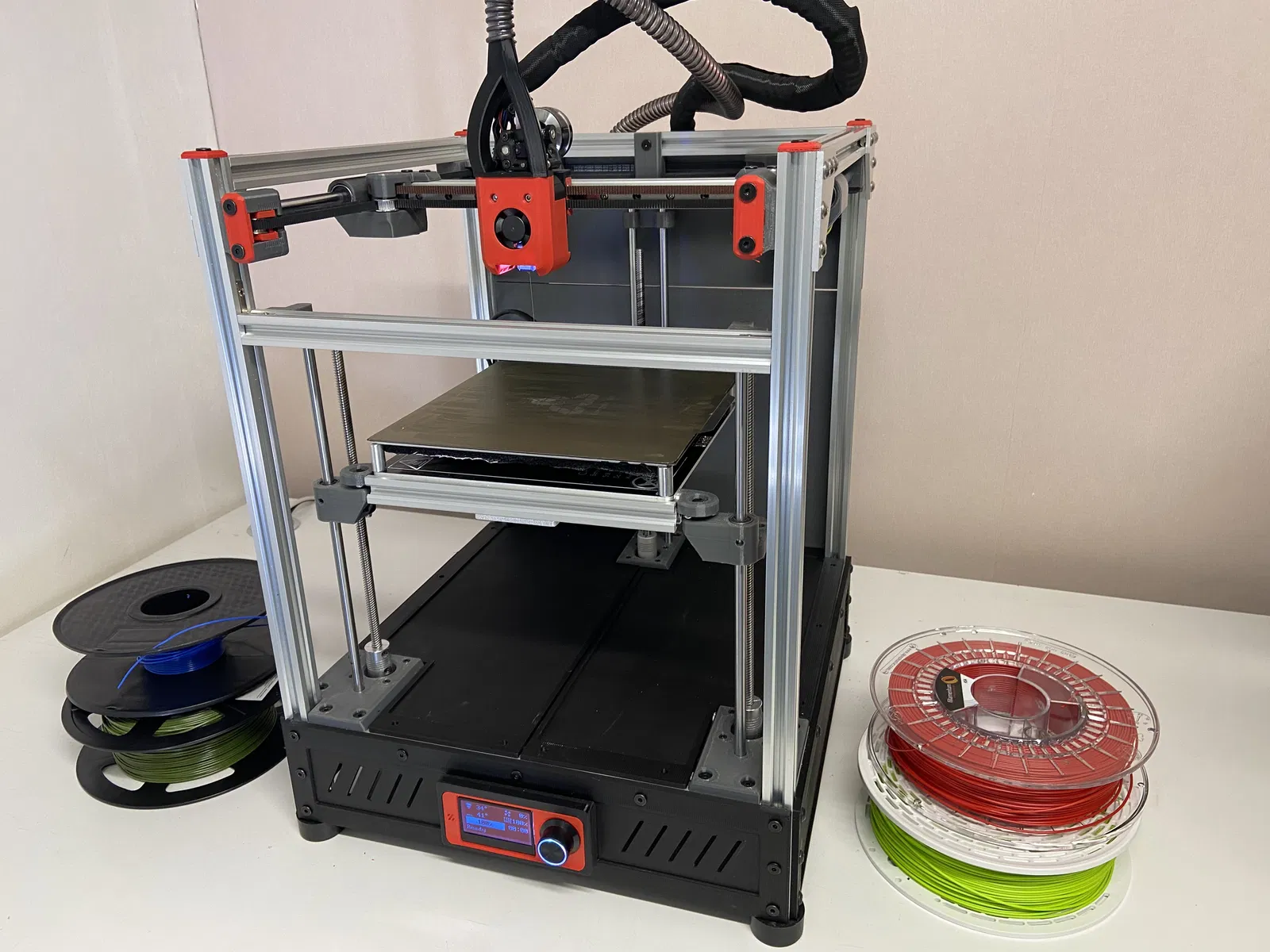

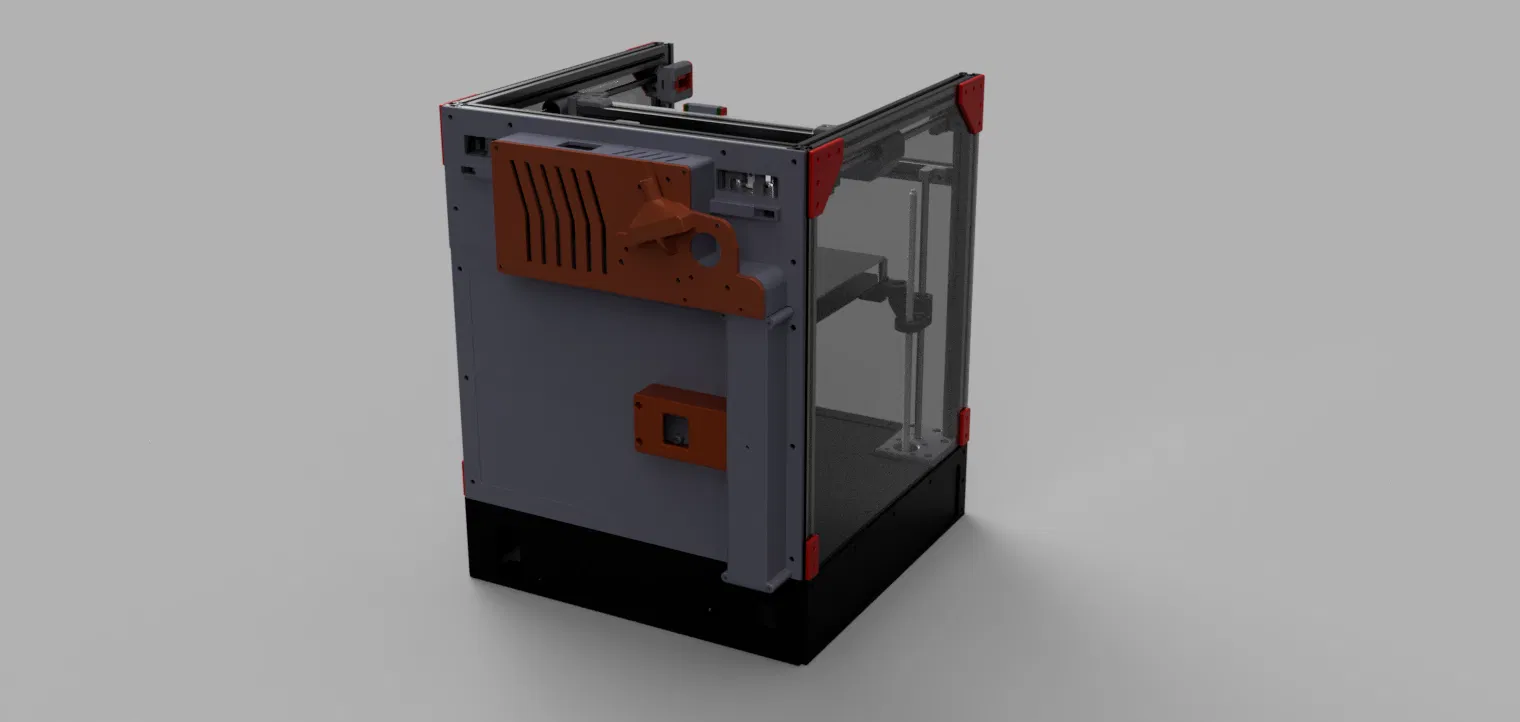

Máy in 3D Corexy The RIFF 220

Lưu ý
Mình khuyến khích các bạn tận dụng linh kiện cũ hoặc linh kiện tái chế từ các máy in cũ nhé. Việc mua mới hoàn toàn toàn bộ linh kiện là không cần thiết và tốn kém lắm.

Mẹo nhỏ
Các bạn hãy dùng hướng dẫn lắp ráp của Voron Trident để ráp phần tay đỡ bàn in và đế gắn động cơ A/B. Lưu ý là hướng của một số ốc vít sẽ khác so với bản gốc, nên mọi người nhớ kiểm tra kỹ ren ốc nha. https://github.com/VoronDesign/Voron-Trident/blob/main/Manual/Assembly_Manual_Trident.pdf Về phần BFI idlers, các bạn hãy dùng các file STL gốc cho phần carrier và mặt trước nhé. https://github.com/clee/VoronBFI

Một số thông tin chính về thiết kế và lắp ráp:

• Khổ in tối đa 215x230x220 (trục X bị giới hạn bởi độ rộng của toolhead)
• Khung nhôm 2020
• Sử dụng 1 board SKR Pico và 1 board SKR 1.4 (không bắt buộc, bạn cứ dùng loại nào có đủ driver và chạy được Klipper là được)
• Dùng Radxa Rock 3C SBC (hoặc Raspberry Pi; ưu tiên SBC có 3-4 cổng USB)
• Ray trượt MGN 12H cho trục X
• Ty tròn 10mm và bạc đạn cho trục Y
• Ty tròn 8mm và bạc đạn cho trục Z
• Cấu hình Corexy
• Chạy firmware Klipper
• 3 motor trục Z (hỗ trợ tính năng z-tilt)
• Homing không cảm biến (sensorless) cho X và Y
• Sử dụng đầu in Dragonburner với Sherpa micro
• Giải pháp quạt làm mát CPAP tiết kiệm với 2 quạt 5015 (có thể in thêm bản remix cho quạt ws7040 để làm mát tốt hơn nữa)
• 1 bộ nguồn 24V 240W

Cắt thanh nhôm định hình

• 4 thanh 2020 dài 500mm cho trục Z
• 8 thanh 2020 dài 350mm cho trục X và Y

Thanh nhôm cho cụm bàn in (cho bản dựng có đế 220x220 và bàn nhiệt 214x214 24V)

• 1 thanh 2020 dài 268mm cho phần giữa
• 1 thanh 2020 dài 220mm cho phần trước

Mẹo nhỏ
Nhớ kiểm tra độ vuông góc của khung và điều chỉnh lại nếu cần thiết. Lắp 3 đế motor trục Z bằng ốc M5 10mm. Việc lắp đế motor sẽ giúp khung máy cứng cáp hơn nhiều. Sau khi lắp xong, hãy kiểm tra lại độ vuông góc của khung một lần nữa nhé.

Video 1:
