Đèn bàn làm việc (Office lamp) - Bản in 3D

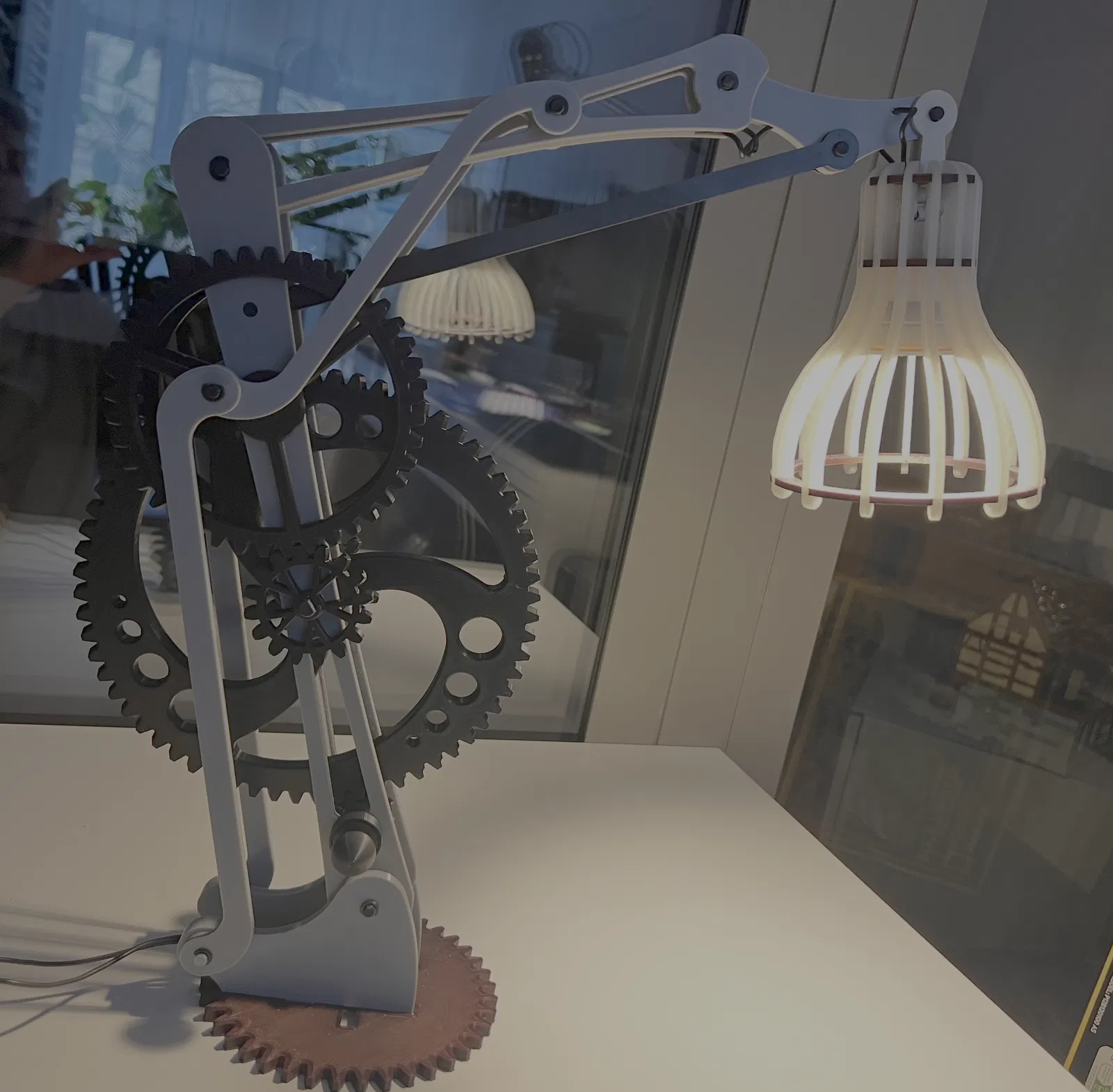

Đây là phiên bản làm lại của mẫu đèn "Stand lamp office" kinh điển, được tối ưu hóa cho in 3D. Hướng dẫn chi tiết cách lắp ráp cơ cấu bánh răng, tay đòn và đi dây điện cho chiếc đèn để bàn này.
Mô tả
Giới thiệu
Nếu bạn không phải là dân chuyên nghiệp, đừng đụng vào điện! Bạn tự chịu trách nhiệm với sự an toàn của chính mình và cần có kiến thức cũng như kinh nghiệm cần thiết. Dù là điện áp nào đi nữa.
Mô hình này được thiết kế dựa hoàn toàn trên "Stand Lamp Office". Vì bản gốc ban đầu được tạo ra để cắt laser nên nó không tận dụng được hết các ưu điểm của in 3D (và cũng chẳng có hướng dẫn lắp ráp nào cả; xem tại đây nhé! :-) )
Dù sao thì bạn vẫn sẽ cần một số linh kiện từ mô hình gốc như liệt kê bên dưới.
Những thay đổi
- Hầu hết các vòng đệm và miếng đệm (standoffs) đã được loại bỏ và tích hợp thẳng vào các chi tiết in.
- Có rãnh đi dây để giấu và dẫn dây điện gọn gàng.
- Dùng c-clamp (khóa cài) thay vì keo dán.
- Bánh răng được làm rộng hơn với răng xoắn đôi để khớp tốt hơn.
- Cơ chế bánh cóc (ratchet).
Các chi tiết từ mô hình gốc
Danh sách file cần in:
| Tên file | Số lượng | Bắt buộc |
|---|---|---|
| 1 light.stl | 1 | X |
| 2 light.stl | 1 | X |
| 3 light.stl | 1 | X |
| 4 light end.stl | 2 | X |
| 5 light.stl | 13 | X |
| 15 little gear.stl | 1 | |
| 19 bottom.stl | 1 | |
| 22 bottom.stl | 1 | |
| 23 bottom.stl | 1-2 | |
| 24 gear bottom.stl | 1 | X |
| 31 part.stl | 1 | |
| 32 part.stl | 1 | |
| 41 part.stl | 1 |
Các chi tiết khác
Nếu bạn không phải là dân chuyên nghiệp, đừng đụng vào điện! Bạn tự chịu trách nhiệm với sự an toàn của chính mình và cần có kiến thức cũng như kinh nghiệm cần thiết.
Tôi đã sử dụng loại đui đèn này cho bóng LED:
| Chi tiết | Số lượng |
|---|---|
| Đui đèn GU10 | 1 |
| Bóng đèn LED GU10 | 1 |
| Dây điện x 2 | 90cm |
Lắp ráp
Lưu ý
- Dung sai cho các trục và lỗ chỉ là 0.2mm. Bạn nên thử lắp trước khi ráp chính thức, xoay nhẹ các trục trong lỗ để làm mượt bề mặt.
- Trừ cánh tay chính, tất cả các phần khác đều vừa với bàn in MK4. Tôi dùng CoreOne L cho cánh tay chính. Với MK4 hoặc máy tương tự, bạn cần cắt các phần này trong slicer, dùng khớp nối đuôi én (dove tail) rồi dán lại.
- Phải (R) và trái (L) được tính từ hướng nhìn trực diện (chao đèn quay về phía bạn).
- Tất cả các trục đều có một mặt phẳng - hy vọng không cần dùng brim.
- Hãy lưu ý là đèn sẽ nóng lên khi sử dụng.
Chuẩn bị
- In và lắp ráp chao đèn (theo mô hình gốc); xem danh sách linh kiện phía trên.
- Đảm bảo dây điện có thể luồn qua các rãnh dẫn trên cánh tay chính và các tay phụ. Tôi dùng một đoạn sợi nhựa mồi trước rồi luồn dây sẽ dễ dàng hơn.
- Thử khớp các trục để tránh dùng lực quá mạnh khi lắp ráp.
Bước 1
Lắp bánh răng 40t vào cánh tay chính (R + L) bằng chốt (bolt) và cố định bằng c-clamp.
Bước 2

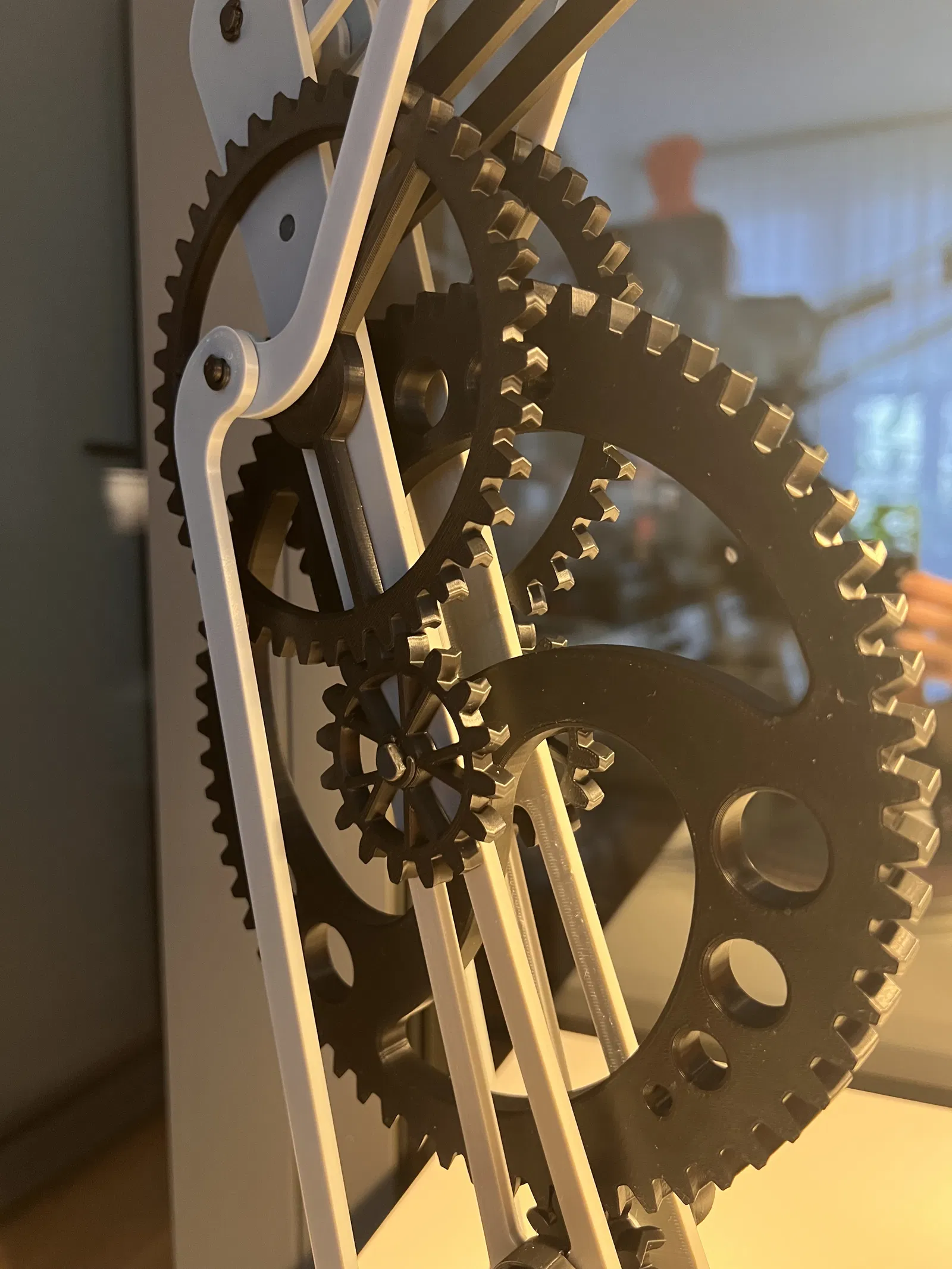

Bắt đầu với cánh tay chính bên trái (L). Căn chỉnh bánh răng 16t (L) với lỗ 8mm trên cánh tay và đẩy trục qua. Lắp bánh răng 64t. Trước khi lắp bên phải, bạn phải căn chỉnh bánh răng 16t (R) và 40t (R) cùng góc độ với bên trái. Các chốt của bánh răng 40t phải có cùng góc.
Bạn có thể thử độ xoay; một chút ma sát giữa bánh răng 40t và cánh tay là cố ý để đèn vững chãi hơn.
Bước 3

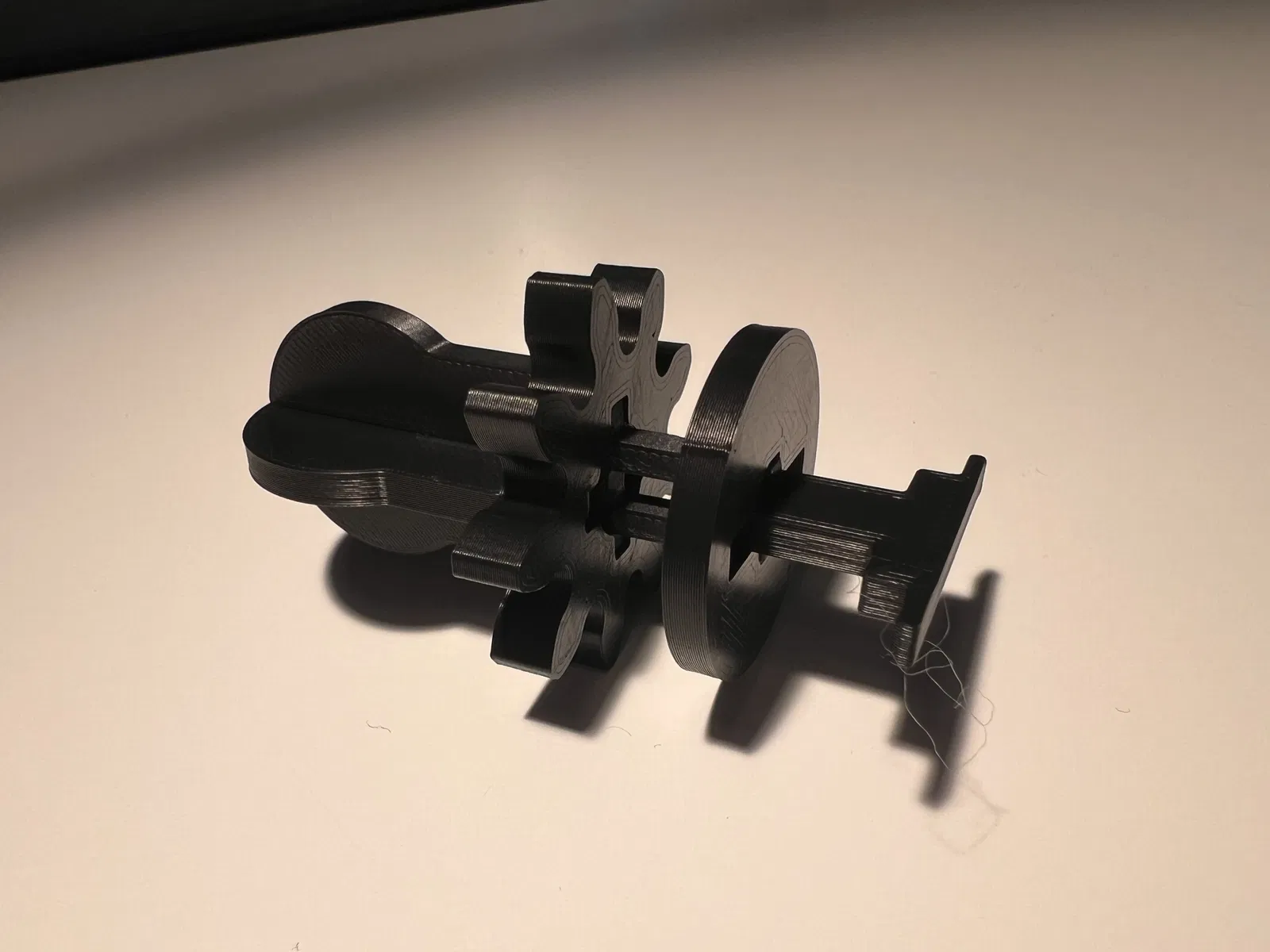

Căn chỉnh bánh răng 9t với bánh răng 64t và lỗ 6mm ở cuối các cánh tay chính. Đẩy trục qua và căn giữa. Lắp các bánh cóc (ratchet) và núm vặn (knob). Nó phải đủ khít để không bị tuột.
Bước 4

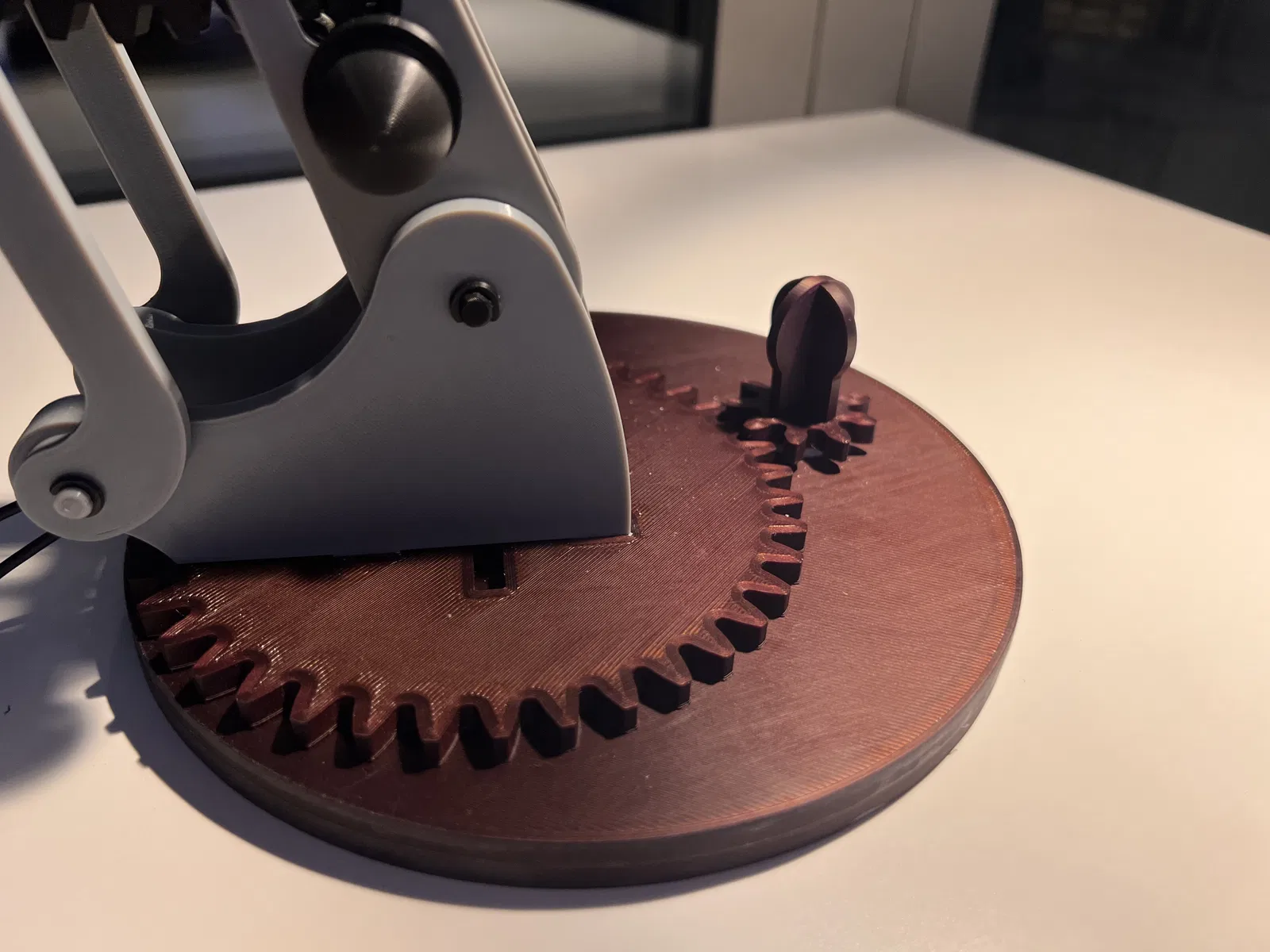

Sử dụng "24 gear bottom.stl" từ mô hình gốc. Đảm bảo các chốt trên đế (base) hướng ra ngoài. Các chi tiết này dạng "press-fit" (lắp ép), tôi dùng búa nhỏ gõ nhẹ. Đẩy trục qua đế và các cánh tay chính, cố định bằng 4 c-clamp.
Bước 5
Lắp các tay phụ (small arm) vào giữa các cánh tay chính bằng các trục và miếng đệm (standoff) đi kèm. Cố định bằng c-clamp.
Bước 6
Lắp các phần còn lại của khớp đèn và chao đèn đã hoàn thiện. Sử dụng các trục và c-clamp để cố định toàn bộ cơ cấu.
