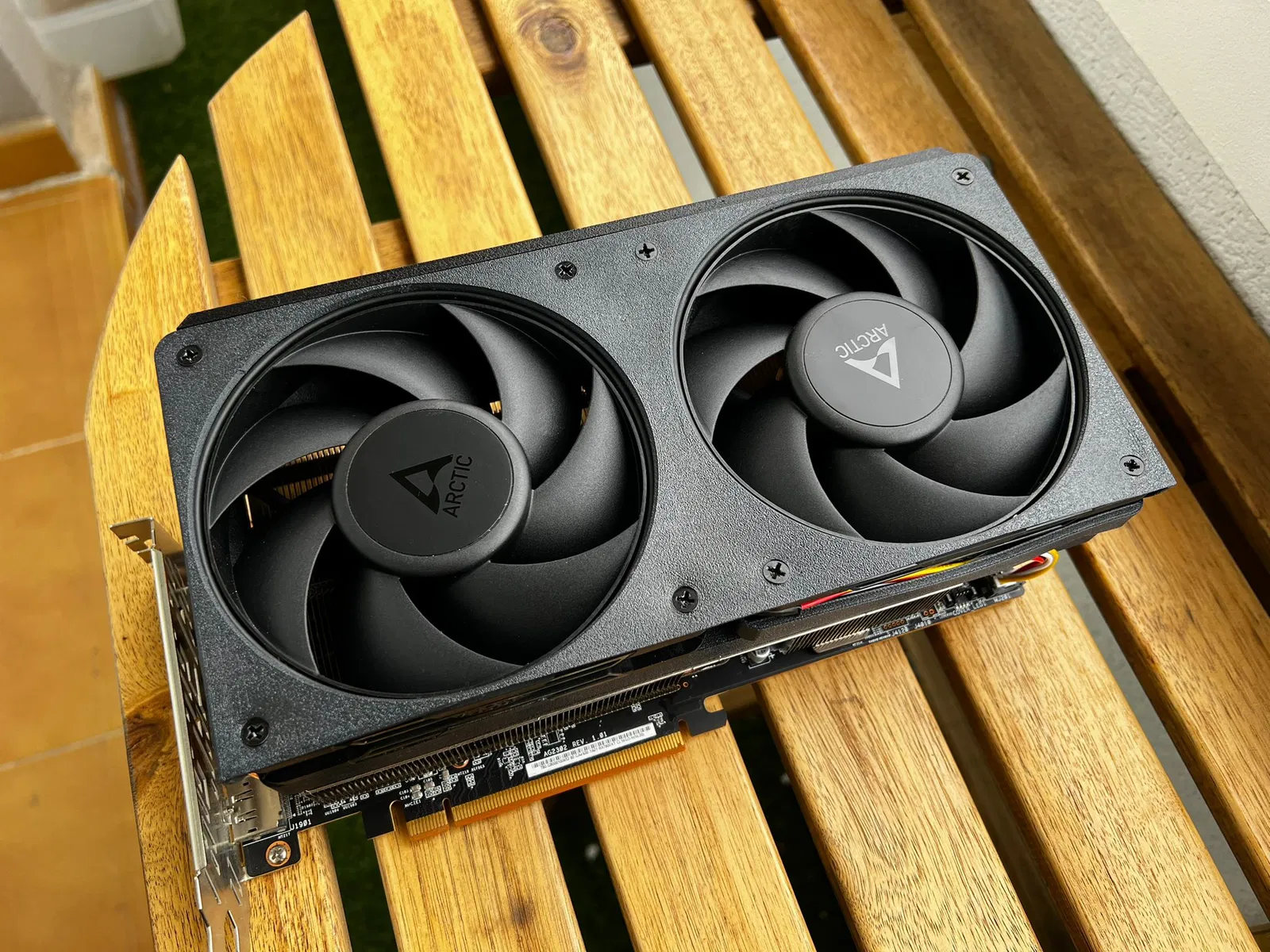

Ngàm chuyển đổi quạt 120mm cho Radeon 7800XT Asrock Challenger OC

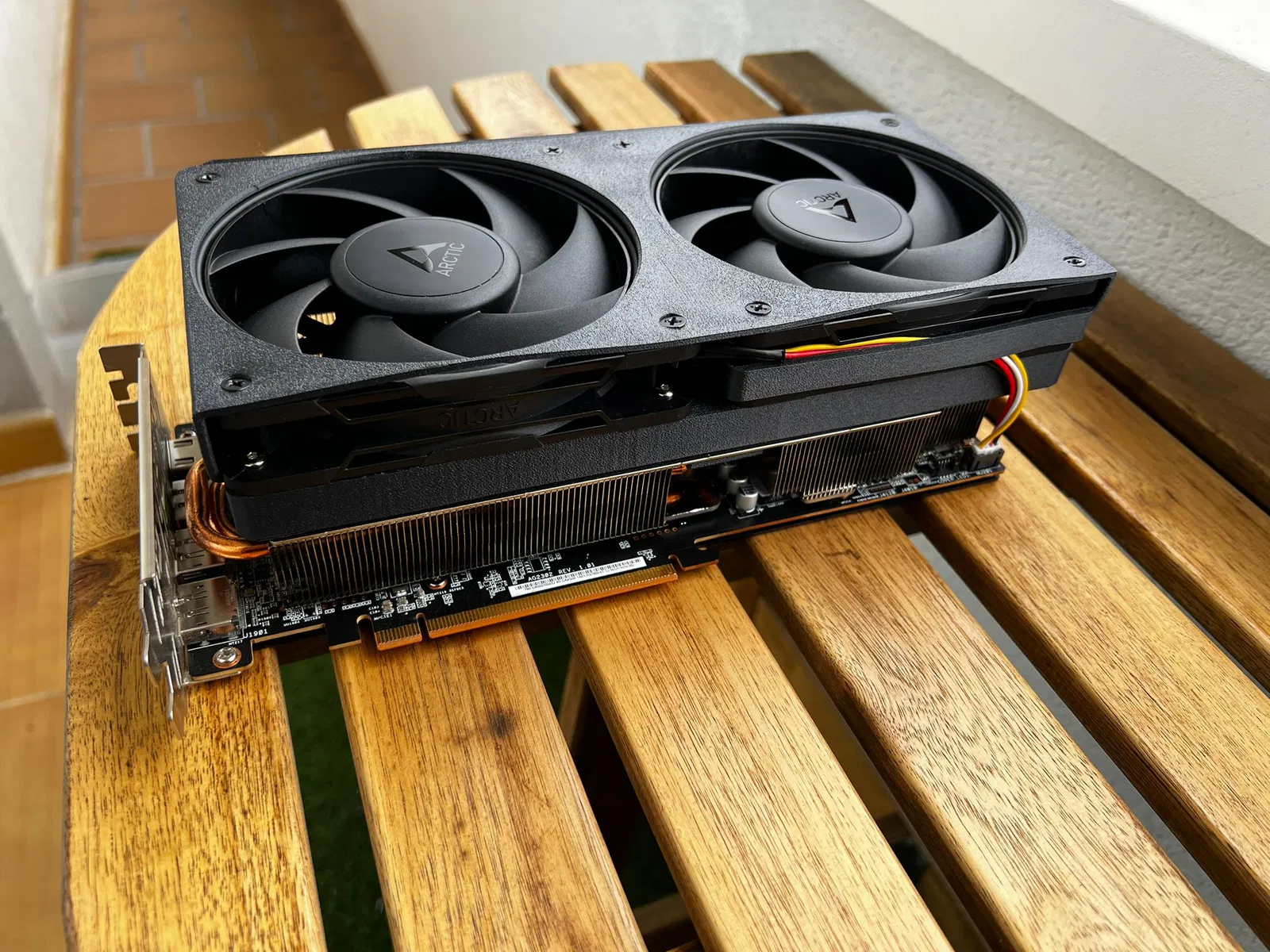

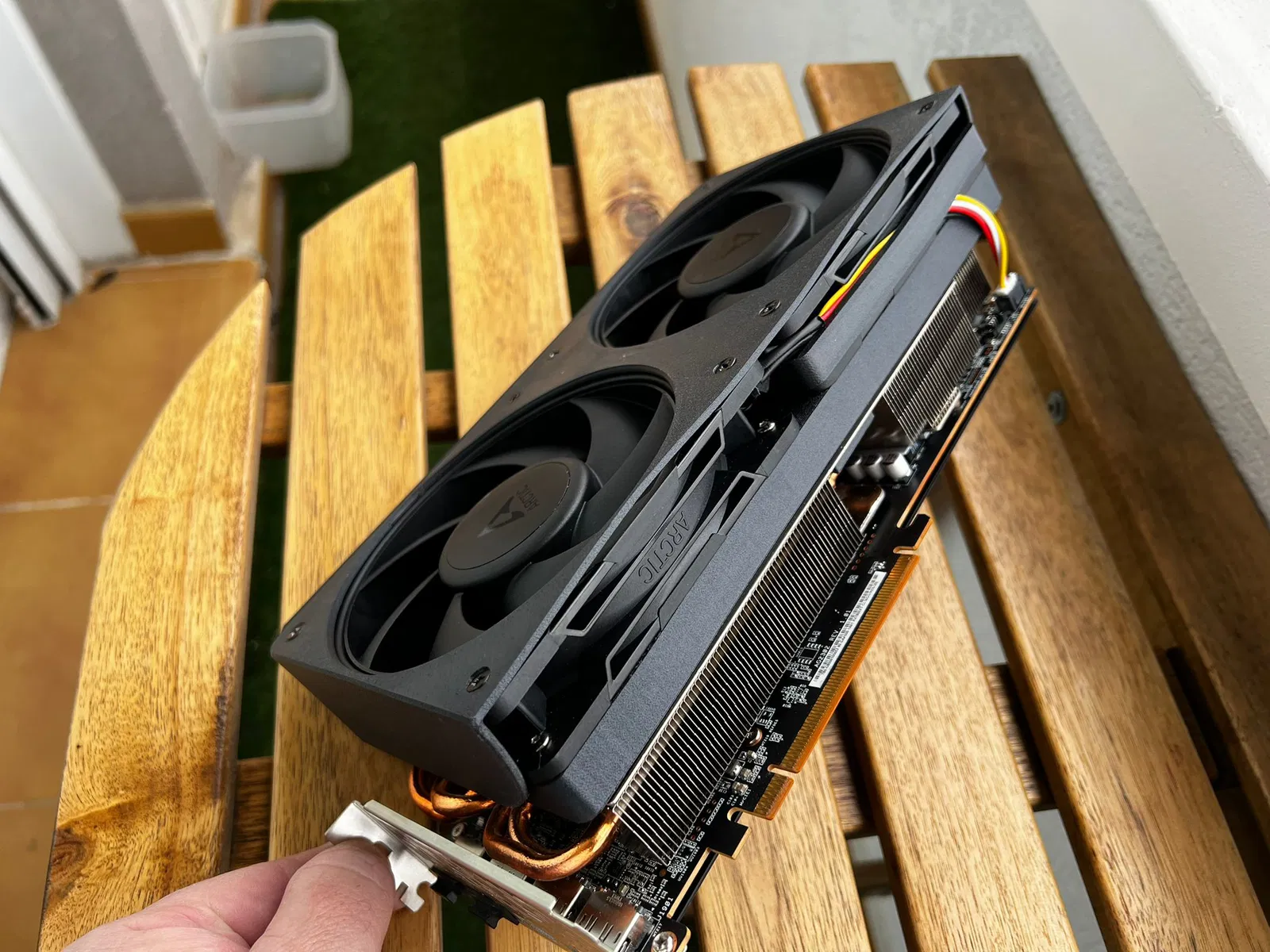

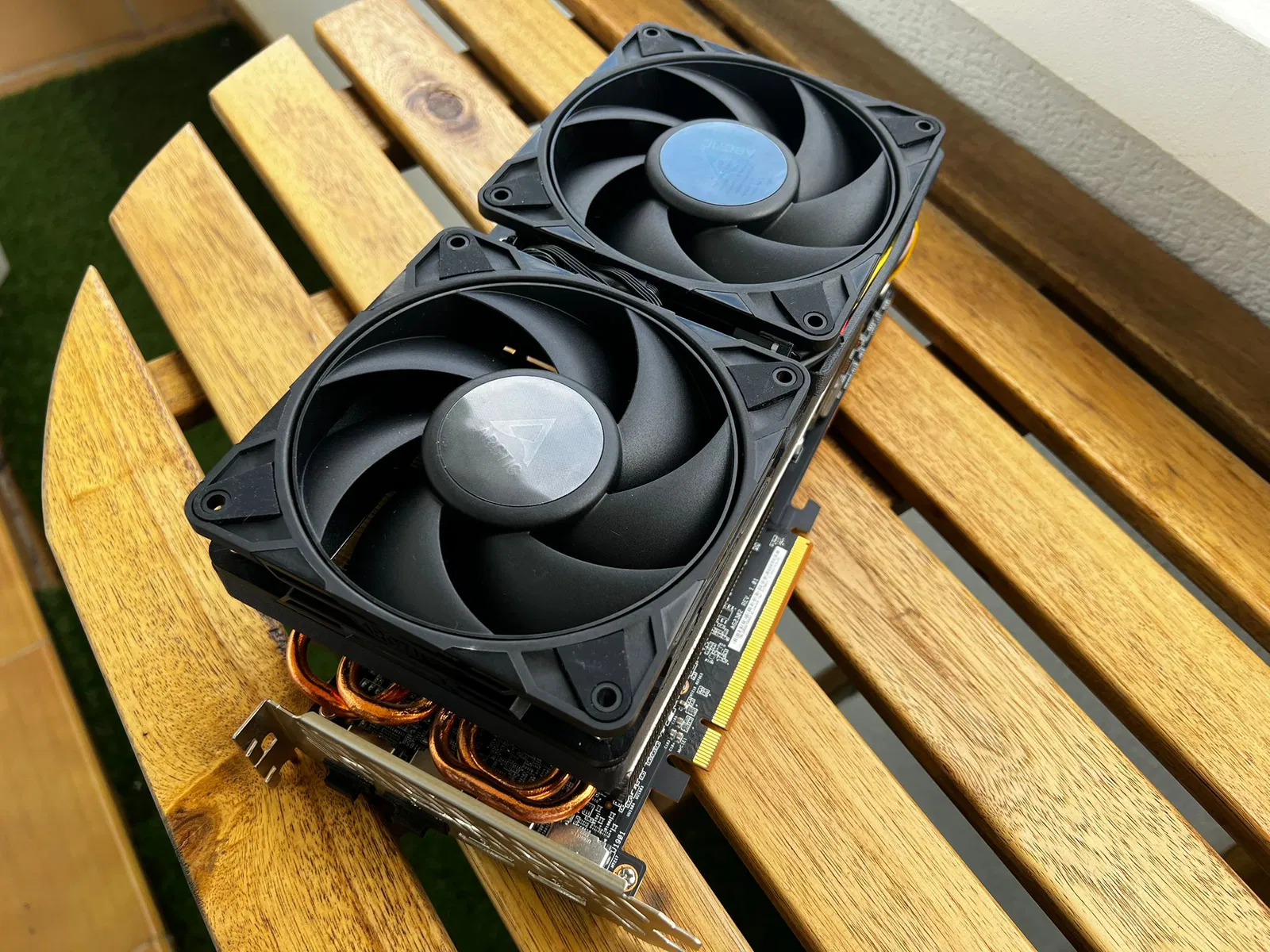

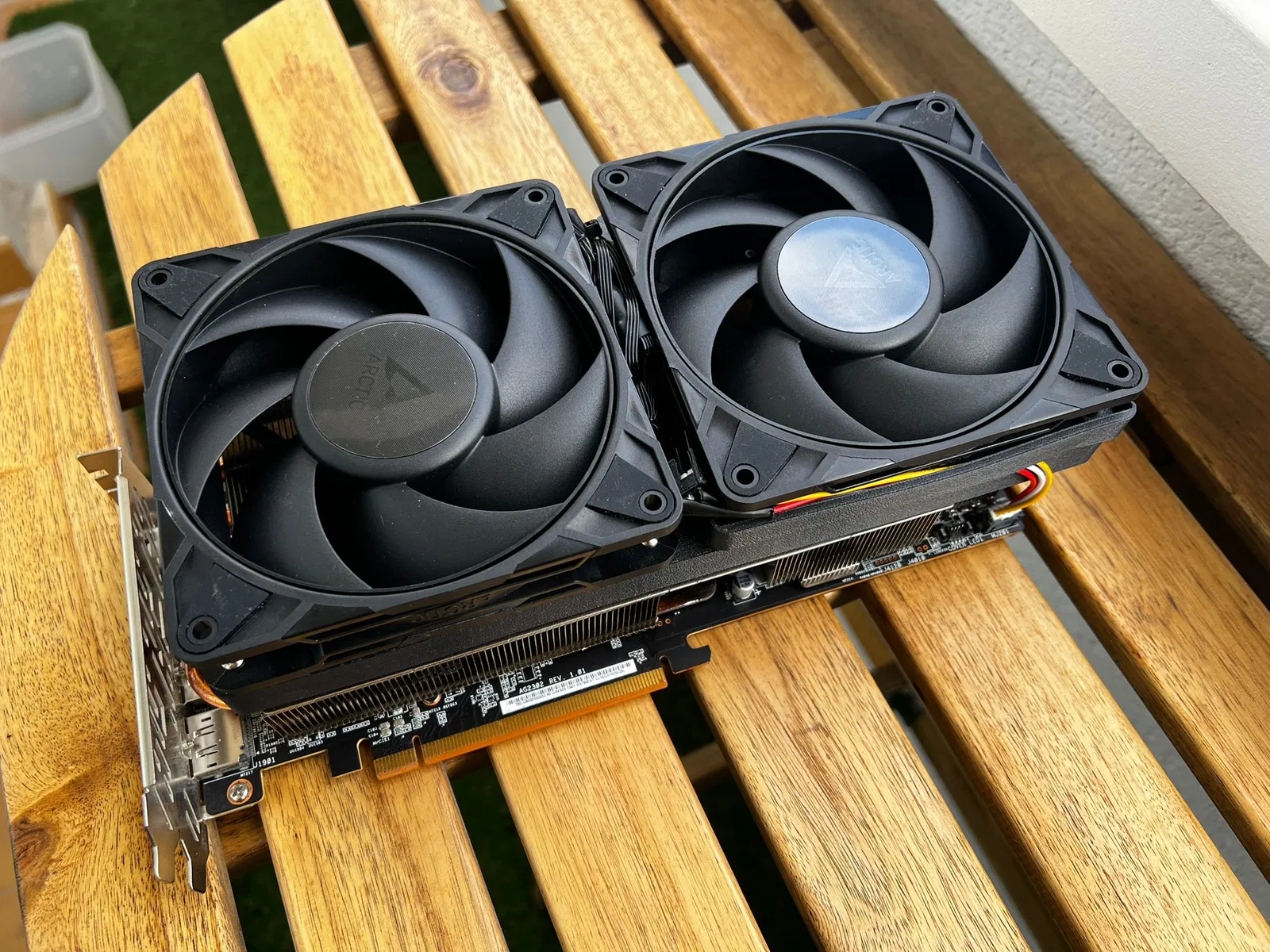

Đây là ngàm chuyển đổi quạt (fan shroud) để thay thế quạt zin 95x10mm bằng quạt 120x25mm. Mình đã dùng Arctic Cooling P12 PRO vì dòng này có hiệu năng trên giá thành cực kỳ tốt.

Ý tưởng chính là tận dụng áp lực tĩnh (static pressure) cao của quạt 120mm thông qua ngàm chuyển đổi để thổi thẳng vào heatsink, giúp làm mát hiệu quả hơn mà lại giảm bớt tiếng ồn.

Đa số mọi người chọn undervolt dù chấp nhận mất 5-10% hiệu năng, nhưng mình thì thích đẩy giới hạn lên cao để tối ưu sức mạnh tối đa :)

Sản phẩm này dành cho Asrock Challenger 7800XT, nhưng có vẻ cũng tương thích với 7700XT và 7900GRE.

Danh sách linh kiện (BOM)

• 4x - Ốc M2x8 (hoặc 10mm) SHCS để gắn ngàm quạt vào các vị trí ốc zin
• 4x - Ốc M3x10 FHCS để gắn thêm kẹp ở giữa (tùy chọn)
• 3x - Ốc M3x10 FHCS để gắn mặt nạ (fascia) vào ngàm quạt
• 8x - Ốc M3x6 FHCS để gắn logo lên mặt nạ
• 15x - Heat inserts kiểu Voron (8 cho quạt, 4 cho kẹp phụ, 3 cho mặt nạ)
• 2x quạt 120mm có áp lực tĩnh cao, đừng dùng quạt case thông thường nhé.

Hướng dẫn in

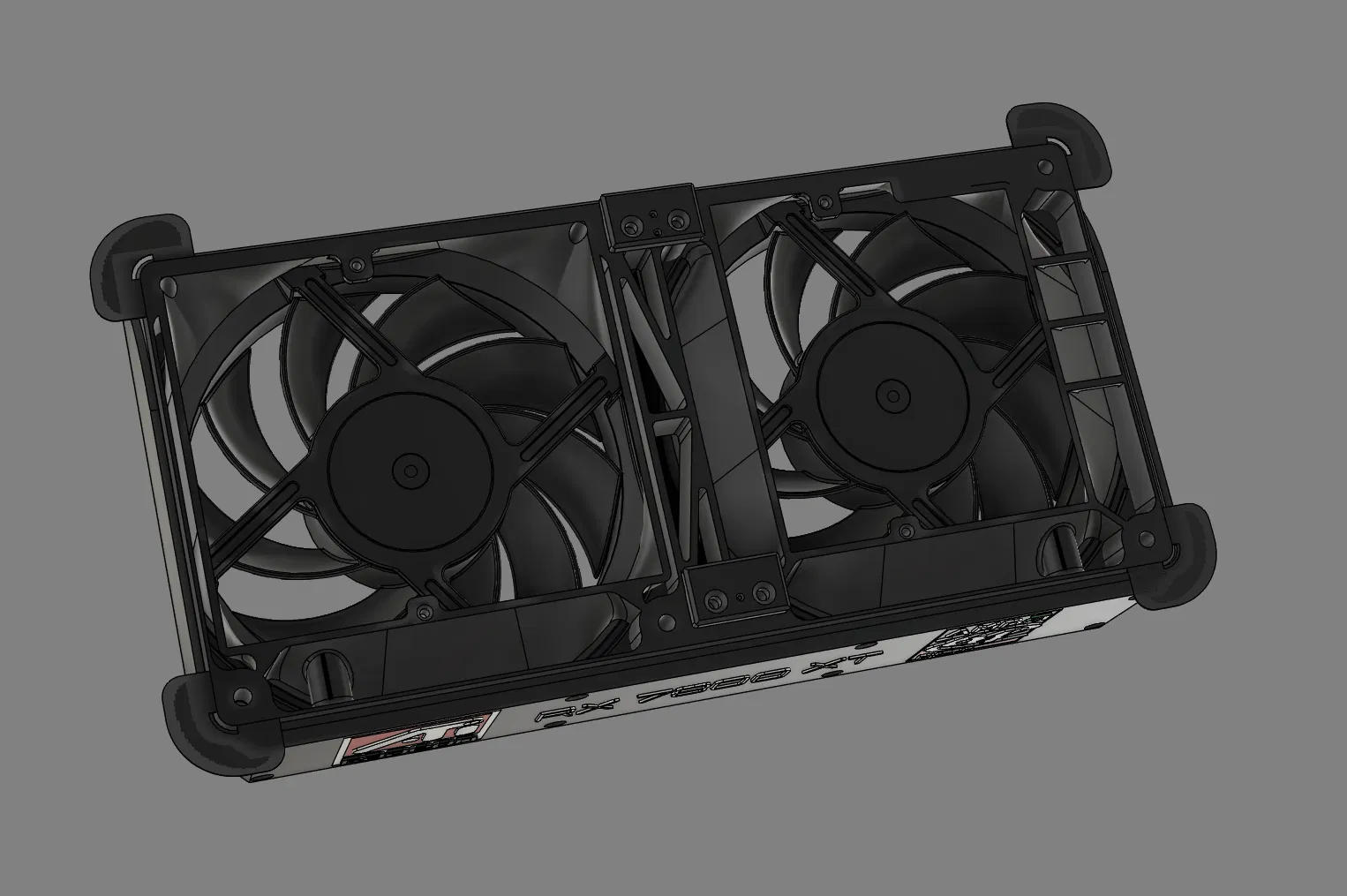

Ngàm quạt (Fan shroud)

• Cần dùng nhựa chịu nhiệt, mình dùng PBT+GF, nhưng ASA hoặc ABS cũng rất ổn :)
• 5 tường (walls)
• Độ dày lớp in 0.15mm
• 8 lớp trên/dưới đặc
• Hãy dùng bản in có kèm các mấu (tabs) để tránh bị cong vênh (warping).

Ốp (Case)

• Dùng ít nhất là nhựa PETG
• 3 tường (walls)
• Độ dày lớp in 0.15mm
• 5 lớp trên/dưới đặc

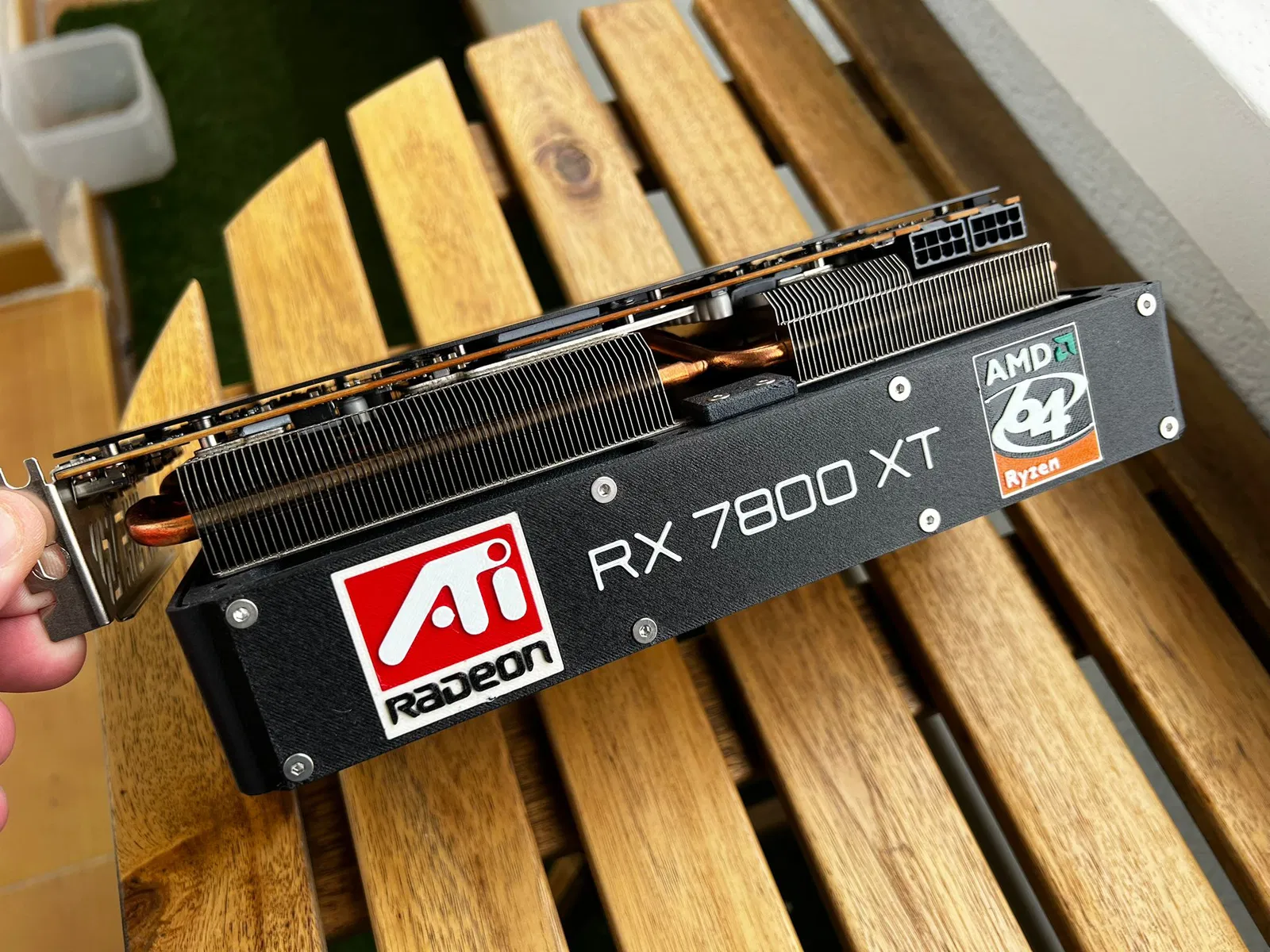

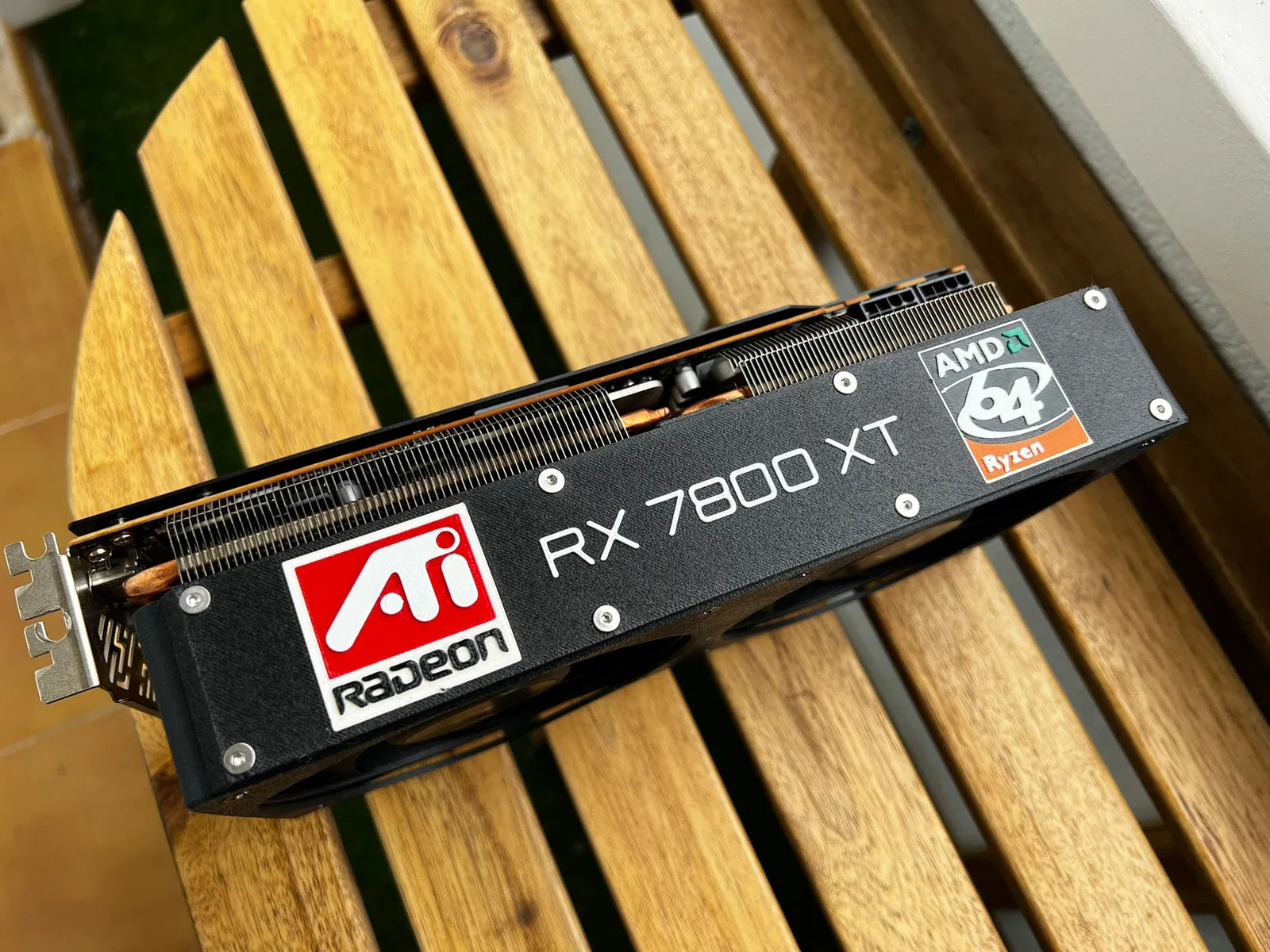

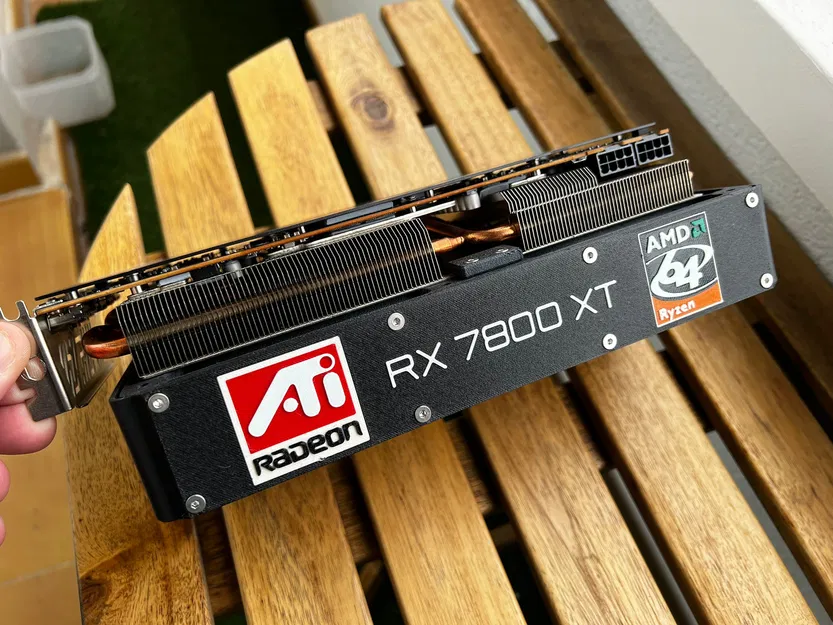

Logo/Mặt nạ

• Cứ in theo tùy chỉnh của bạn vì nó không chịu lực, mình dùng PETG in trên máy Prusa XY.

Một vài lưu ý

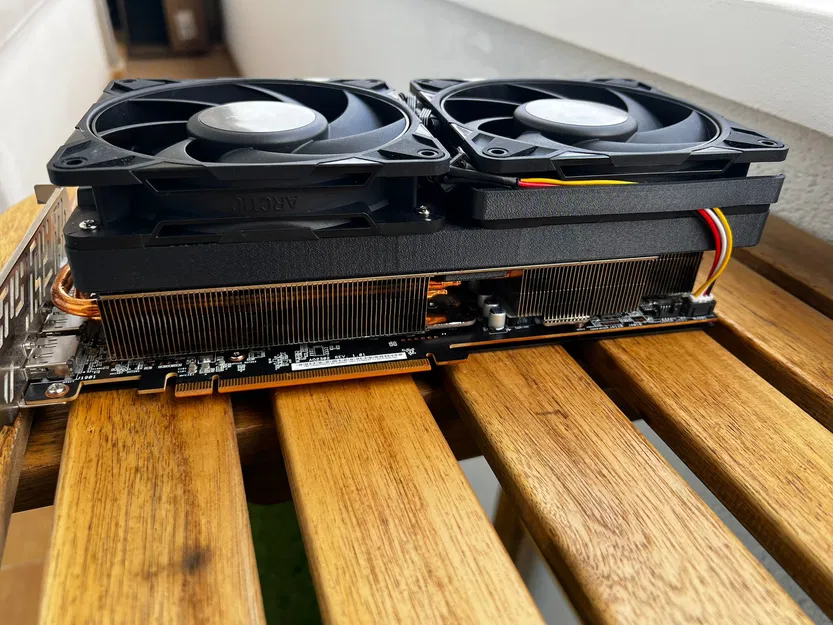

Đây không phải là ngàm quạt bình thường, ý tưởng của mình là tận dụng toàn bộ diện tích heatsink mà quạt zin không làm được. Đó là lý do mình thiết kế ngàm quạt dày 15mm này.

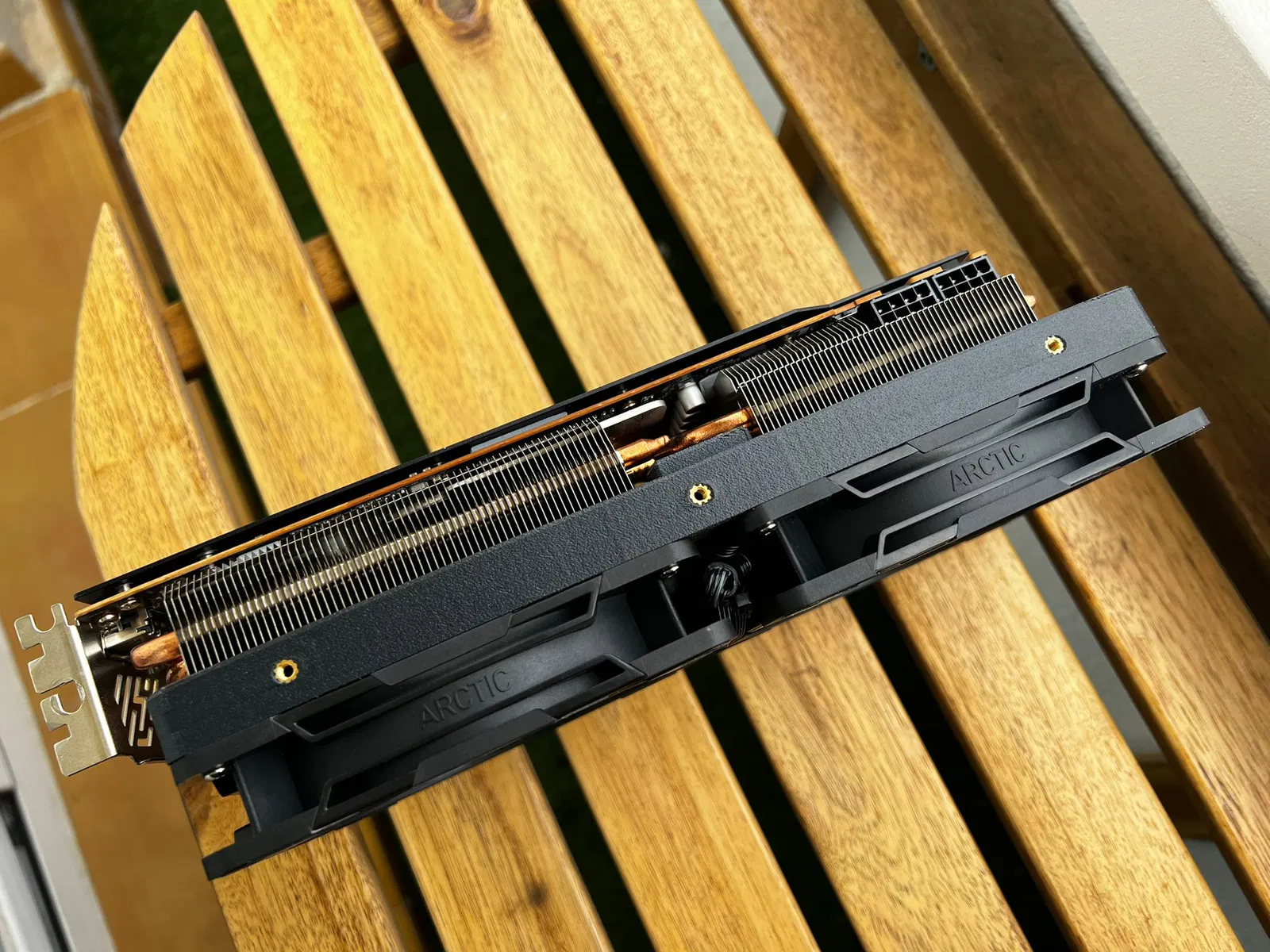

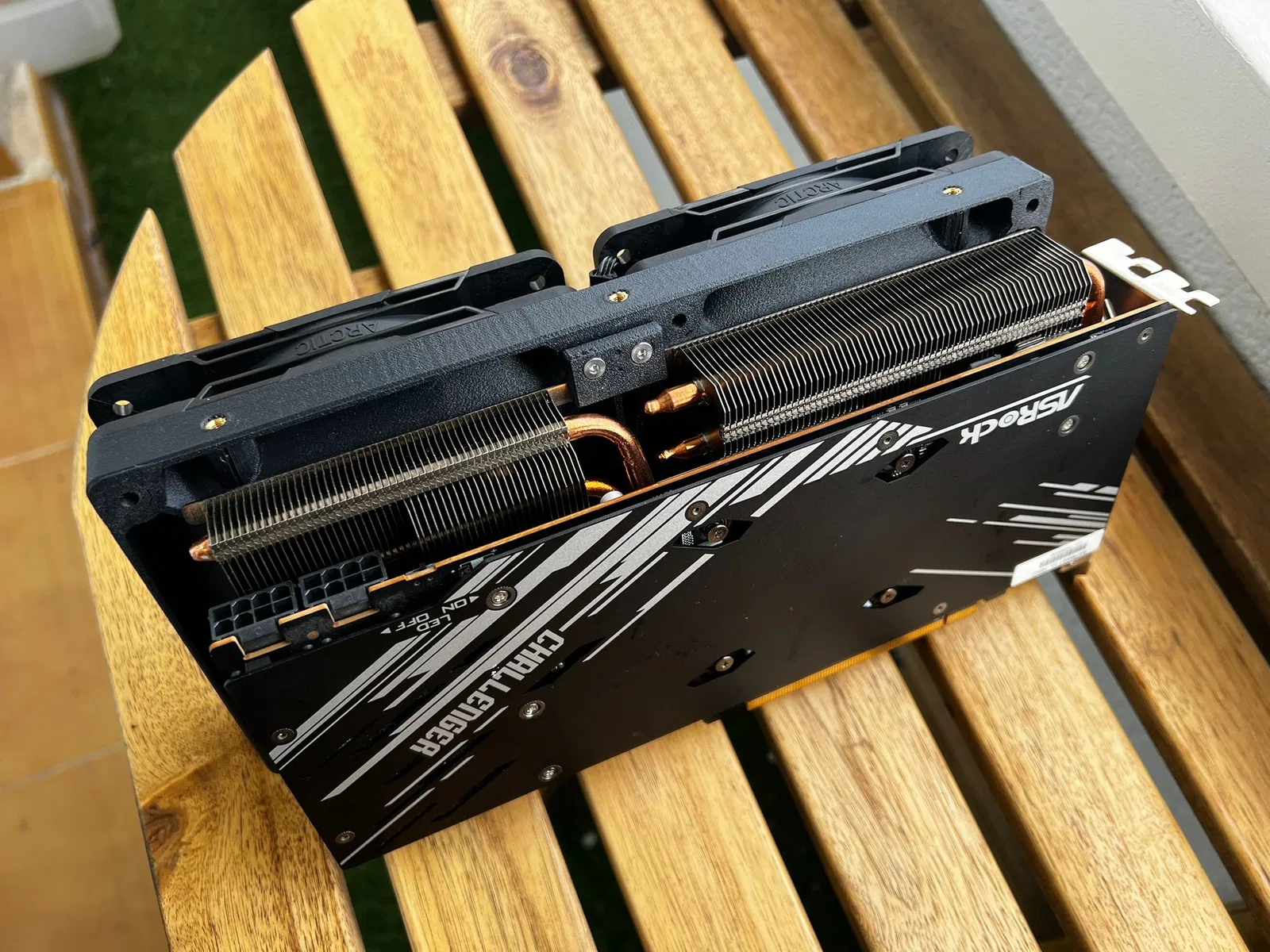

Các mấu phụ (Additional tabs)

Không bắt buộc nhưng mình nghĩ chỉ bắt 4 ốc M2 thì hơi yếu.

Kết quả thực tế

Khi chạy Furmark cùng tốc độ quạt (2500rpm):

GPU core: 64ºC -> 59ºC GPU hotspot: 108ºC -> 92ºC GPU mem: 100ºC -> 80ºC

Độ ồn giảm đáng kể.

Quạt ở 100% (3000rpm):

GPU core: 64ºC -> 57ºC GPU hotspot: 108ºC -> 90ºC GPU mem: 100ºC -> 75ºC

Quạt ở 1750rpm (gần như không nghe tiếng):

GPU core: 64ºC -> 65ºC GPU hotspot: 108ºC -> 99ºC GPU mem: 100ºC -> 92ºC

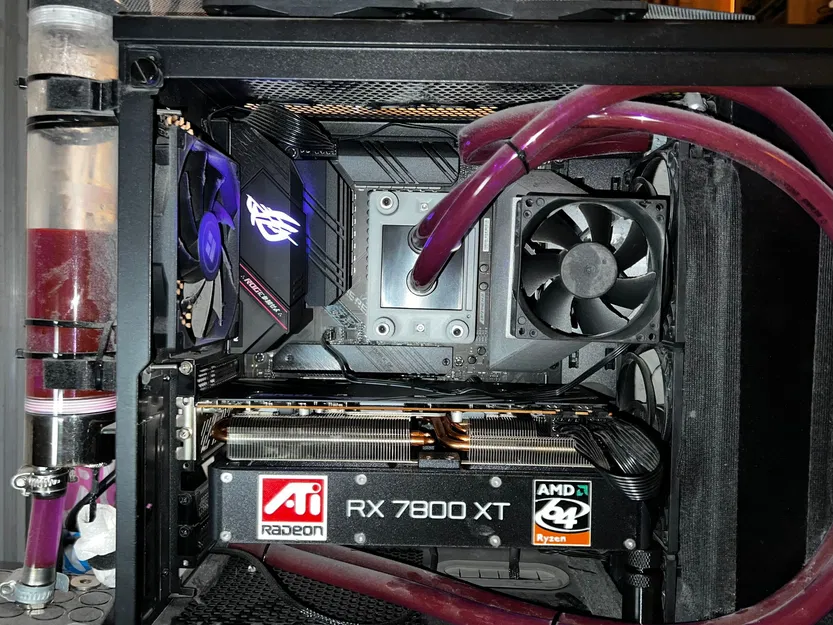

Khi chơi game nhiệt độ cũng mát mẻ hơn hẳn.
