EuroGrid – Kết hợp Gridfinity & Eurobox cho giải pháp lưu trữ tối ưu

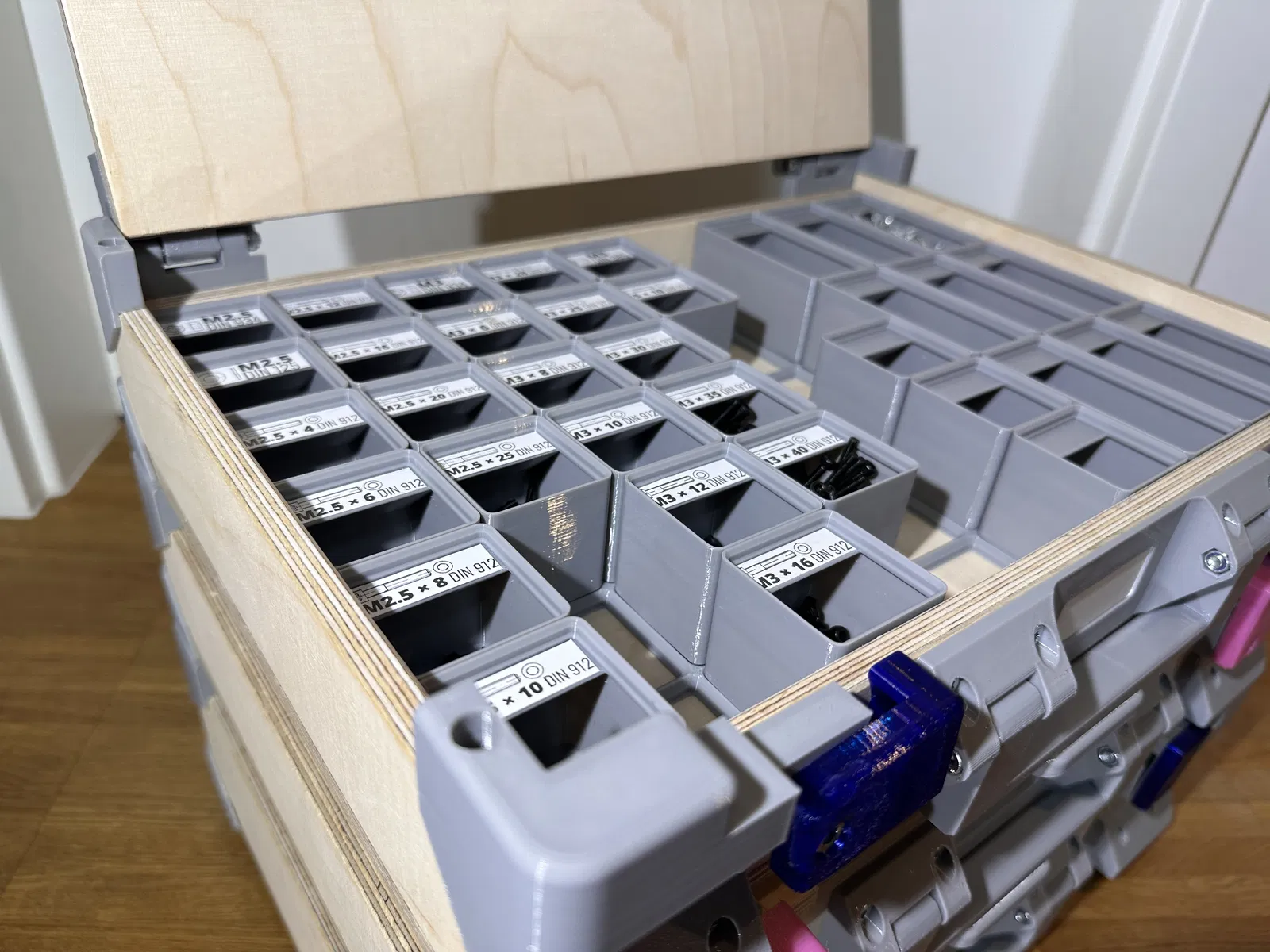

Tôi từng tìm kiếm một giải pháp sắp xếp linh kiện nhỏ thật sự hiệu quả. Tôi đã sử dụng Gridfinity khá lâu, cũng như Euroboxes, vì chúng rất hữu ích trong công việc hằng ngày. Tôi đã xem qua vài giải pháp chuyển đổi giữa Gridfinity và Makpac hay Sortimo nhưng chúng thường không tận dụng tốt không gian và chi phí lại khá cao. Các loại hộp in 3D hoàn toàn thường khá nhỏ, tốn nhiều thời gian in và nguyên liệu. Hộp của Alex Chappell đã tạo cảm hứng cho tôi rất nhiều: Tôi thích ý tưởng đó, nhưng nó lại không tương thích với Gridfinity và vài chi tiết thiết kế chưa đúng ý tôi.

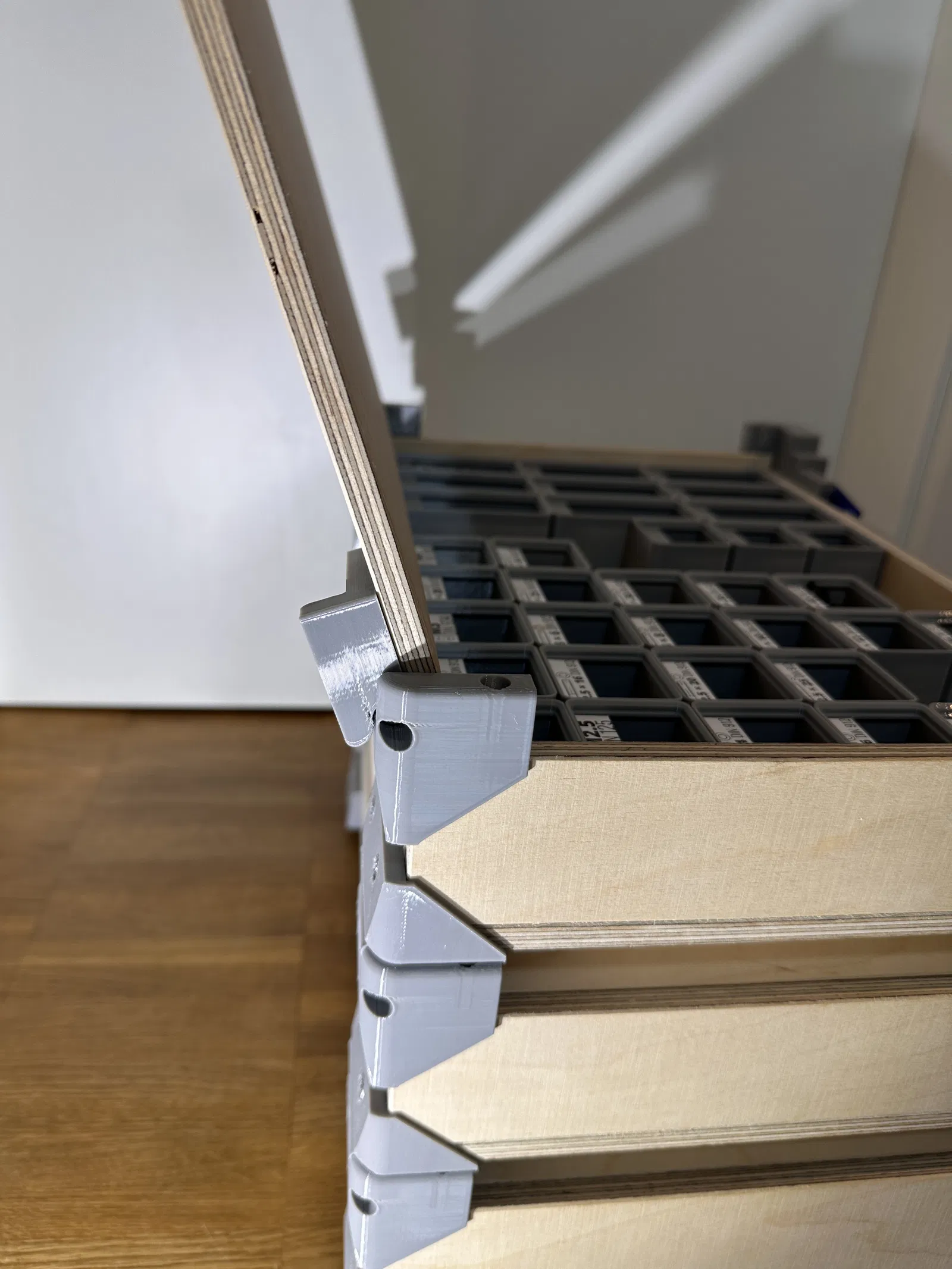

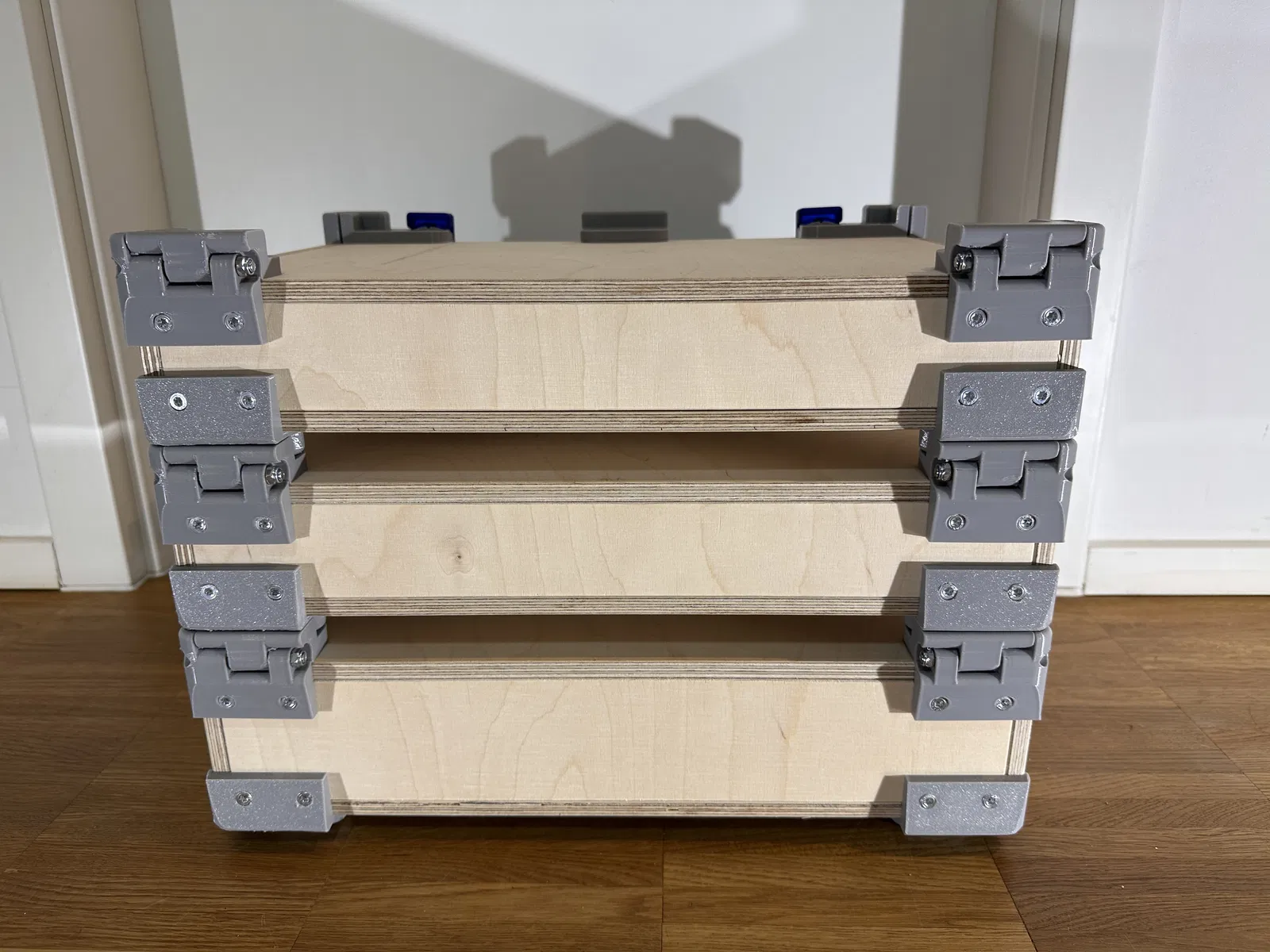

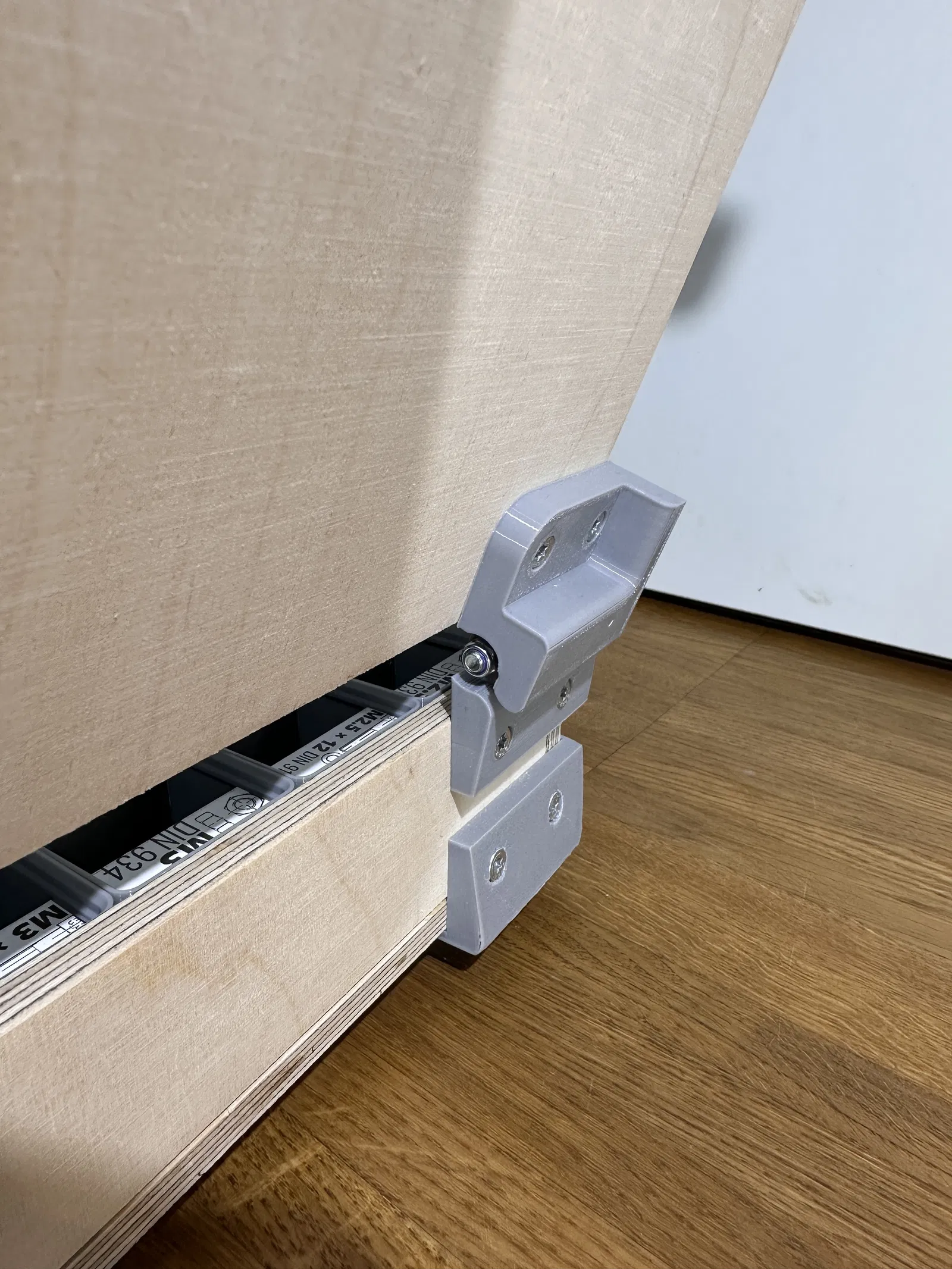

Vì thế, tôi tự phát triển thiết kế của riêng mình. Mục tiêu là kết nối trực tiếp Gridfinity và Euroboxes, giữ cho các bộ phận in 3D đơn giản nhất có thể và kết hợp với vật liệu tiêu chuẩn từ cửa hàng kim khí. Điều này giúp giảm chi phí và thời gian in, đồng thời linh kiện thay thế luôn dễ tìm. Tôi cố tình tránh dùng bản lề mua sẵn để đảm bảo tính sẵn có lâu dài trên toàn cầu. Tôi thấy bản lề in hoàn toàn không bền về lâu dài, nên tôi sử dụng ốc vít tiêu chuẩn làm trục. Sau khoảng mười lần chỉnh sửa lớn nhỏ, tôi đã hài lòng để chia sẻ dự án này tại đây.

Đặc điểm nổi bật:

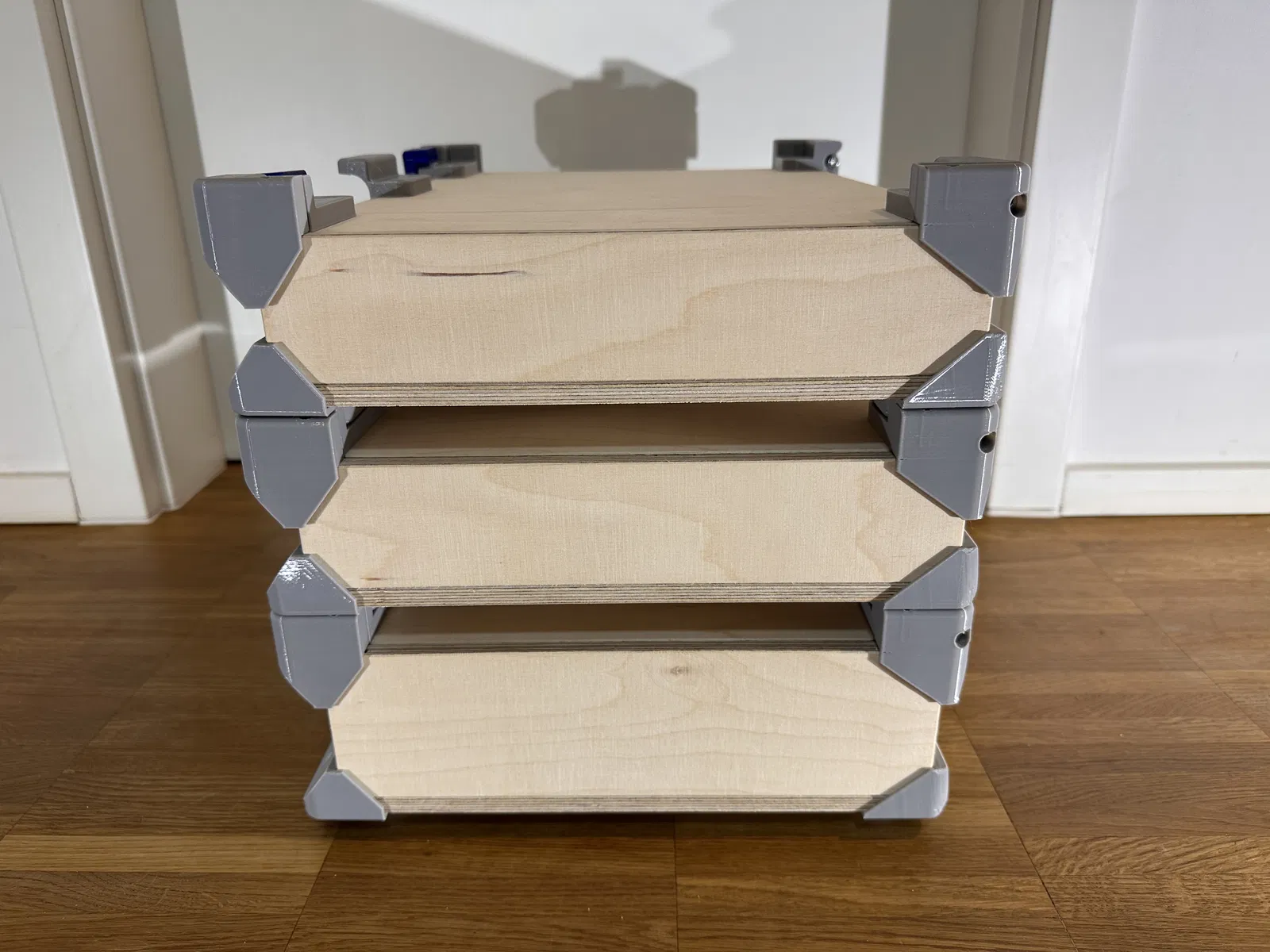

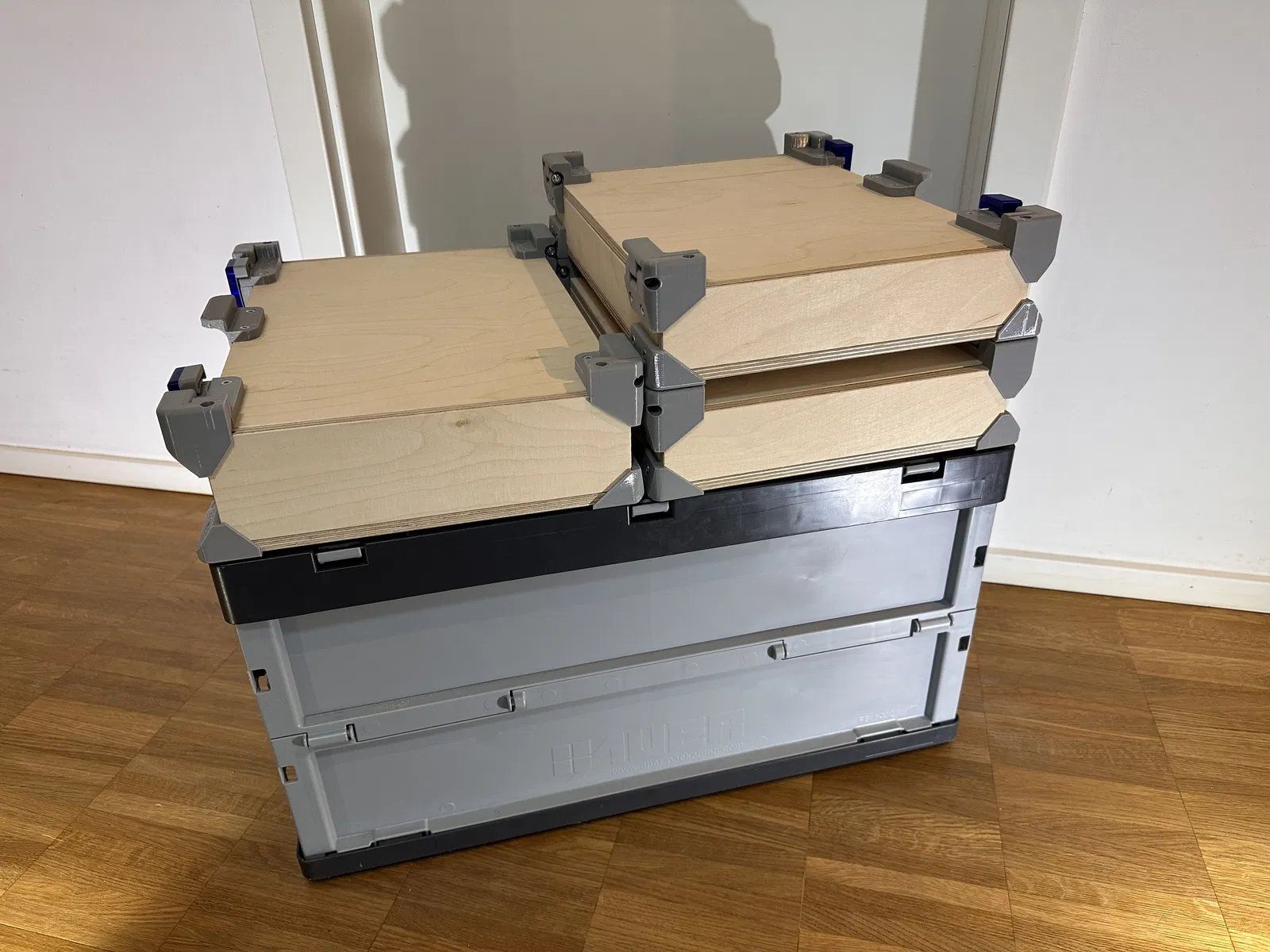

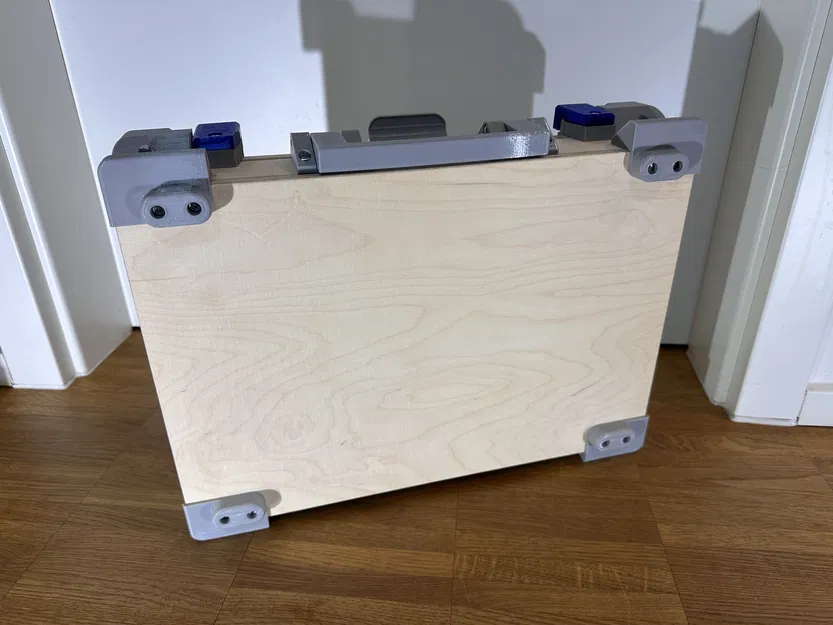

• Xếp chồng được với Euroboxes 400×300 mm
• Kết cấu vững chãi, các bộ phận đơn lẻ có thể thay thế nhanh chóng ngay cả khi muốn nâng cấp thiết kế sau này
• Thời gian in tương đối ngắn và tốn vừa phải nguyên liệu

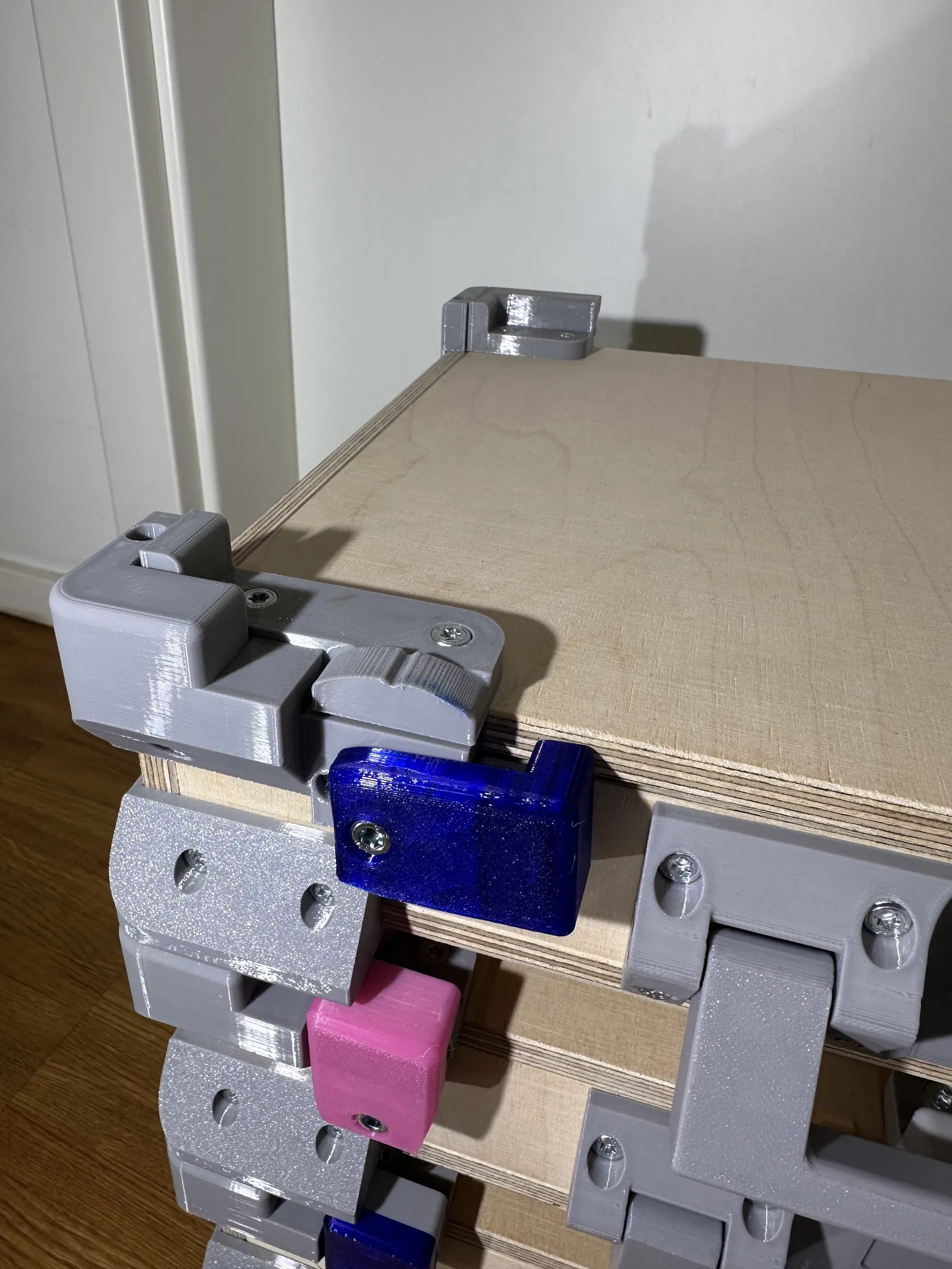

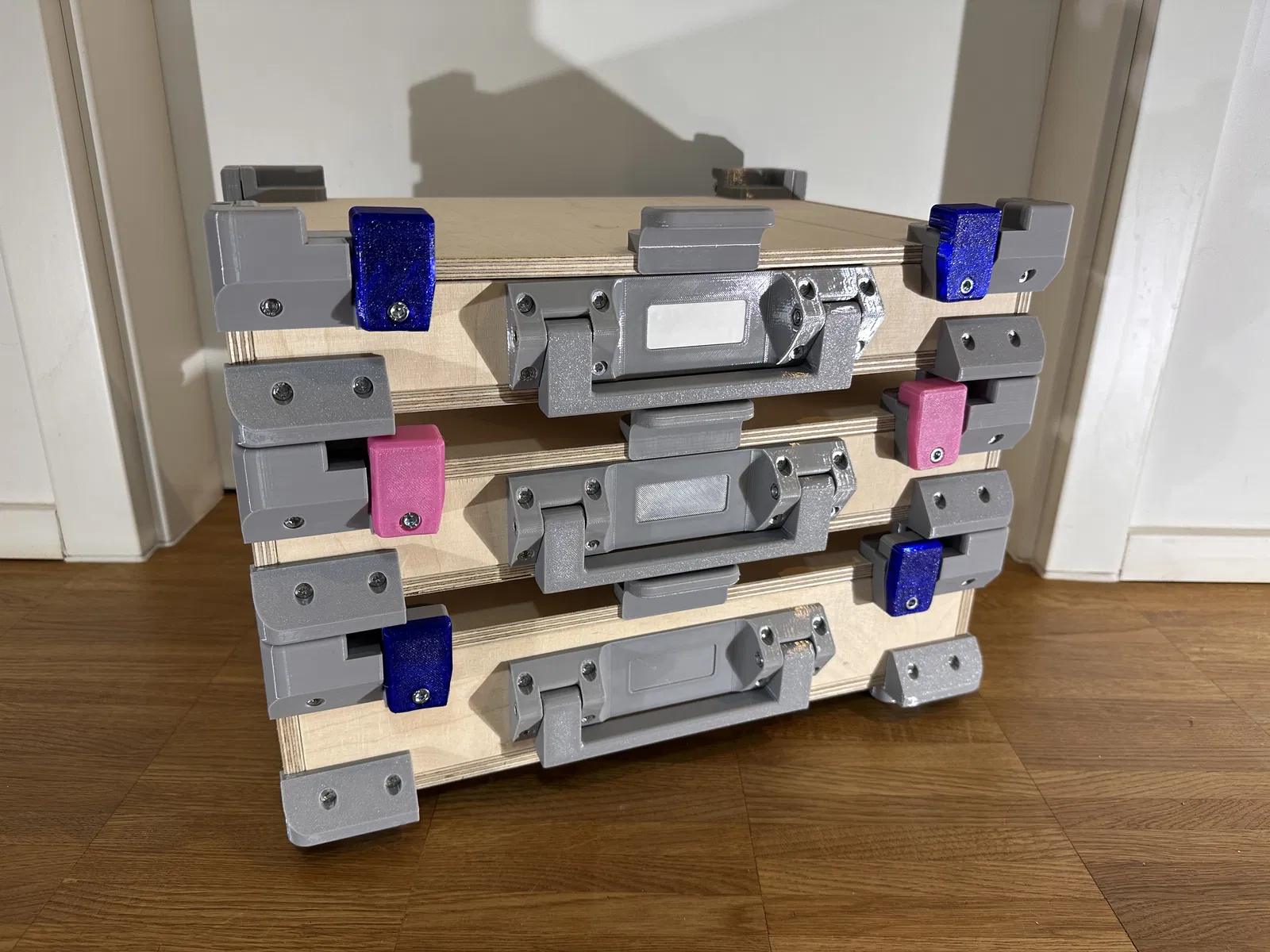

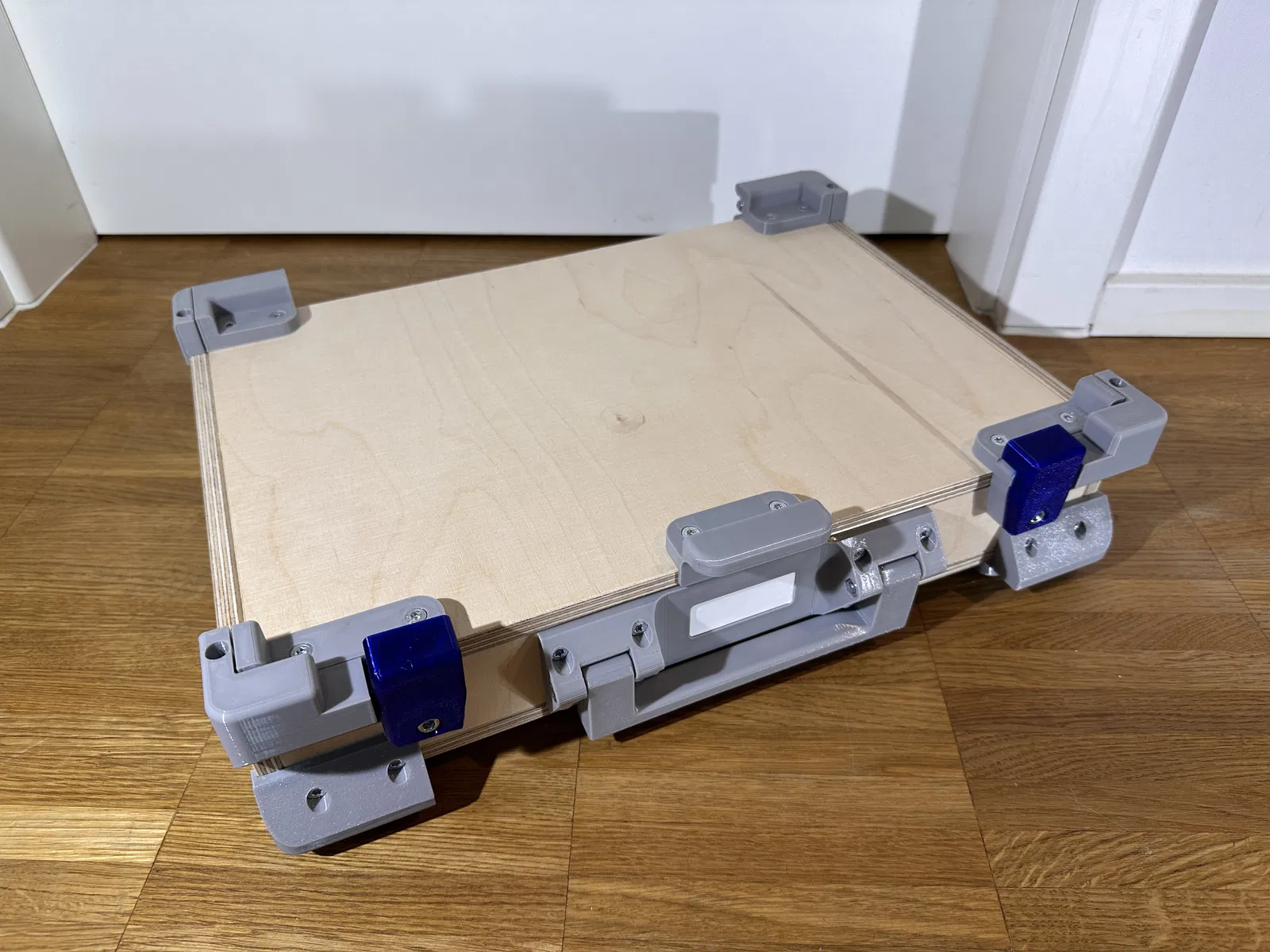

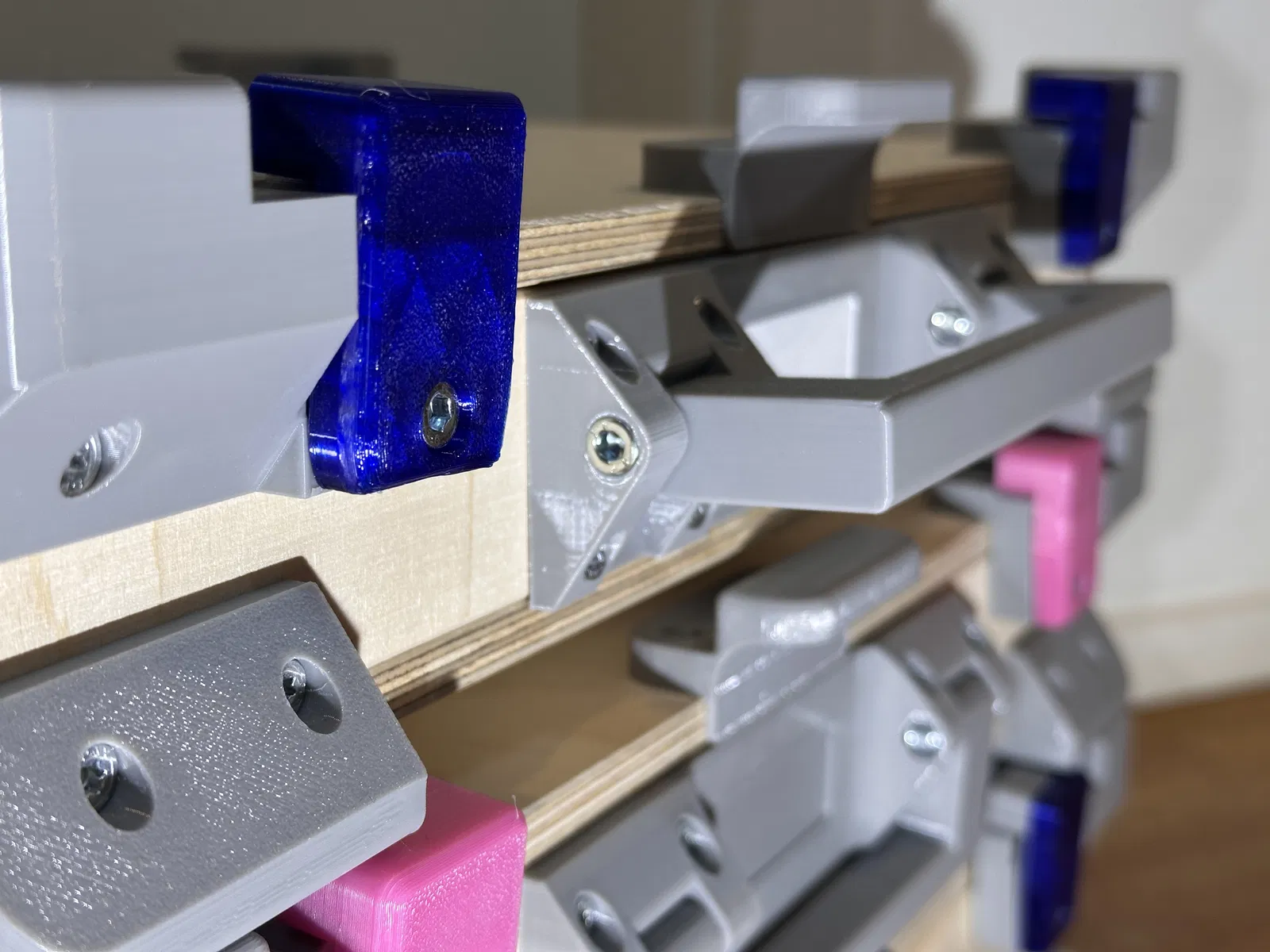

• Tay cầm bất đối xứng: gọn gàng khi gập lại, dễ cầm khi mở ra, có khóa ở vị trí gập

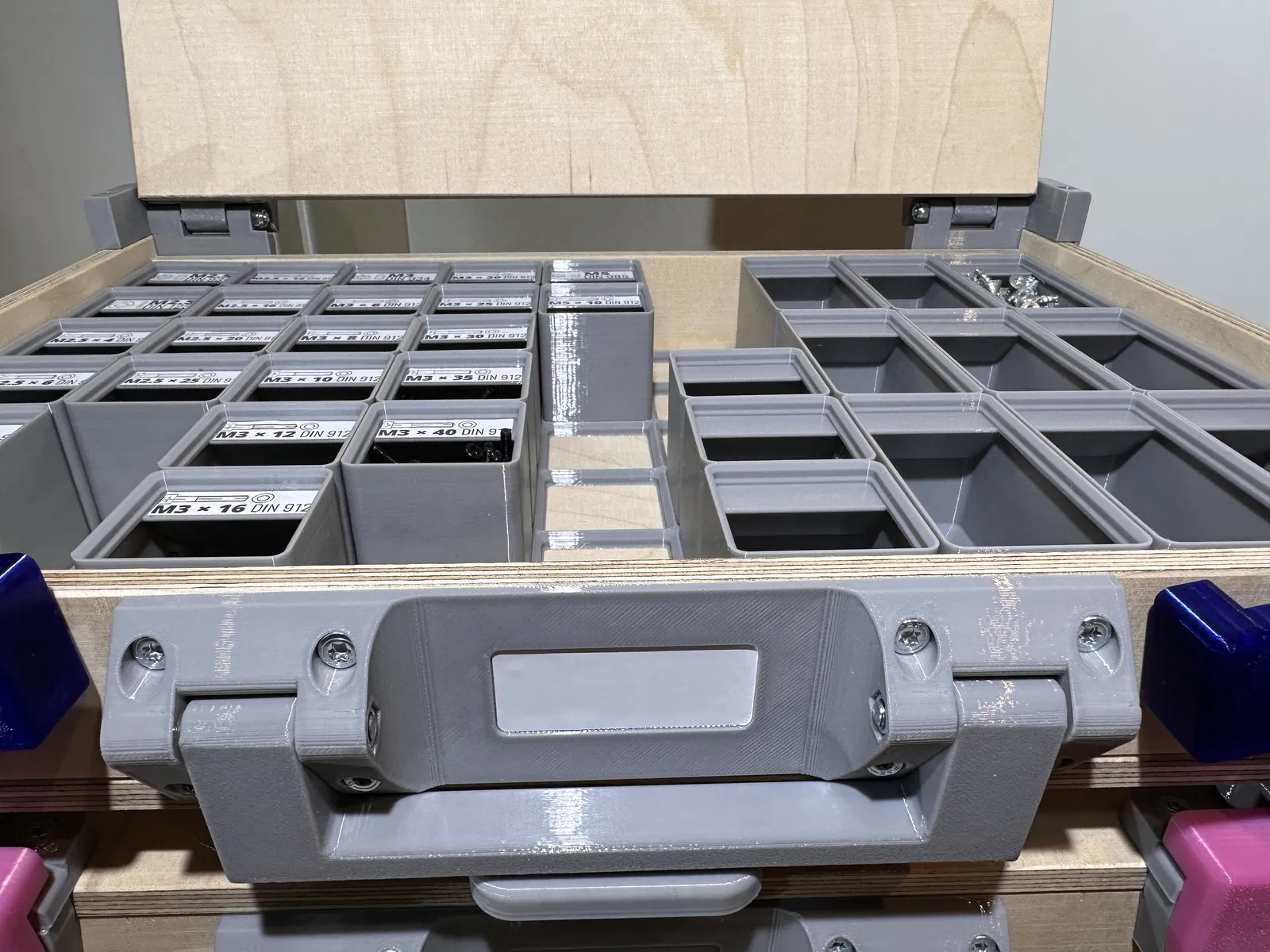

• Khu vực dán nhãn trên tay cầm (50 × 20 mm)

Các bộ phận này có thể dùng cho các kích thước hộp khác – độc lập hoàn toàn với Gridfinity – và vẫn xếp chồng được miễn là bạn dùng tấm vật liệu 9 mm (như gỗ multiplex hoặc mica); các độ dày vật liệu khác vẫn có thể dùng với một vài hạn chế.

Gợi ý in ấn

Tôi đã in tất cả các bộ phận với 3 lớp tường và 15% infill bằng nhựa PETG tiêu chuẩn. Cho đến nay mọi thứ đều ổn.

Hướng in đề xuất:

Có thể tôi sẽ làm sẵn một tấm in (plate) cho các bộ phận này.

Vật liệu bổ sung

Gỗ dán 9mm (Plywood) W1 | 1 | 396x270 mm W2 | 2 | 55x270 mm W3 | 2 | 46x378 mm W4 | 1 | 270x378 mm

*Giá trị gạch chân là kích thước cần điều chỉnh nếu bạn muốn thay đổi chiều cao hộp. +7 mm cho mỗi +1 U. Chiều cao tối thiểu khi có tay cầm là 6U, nếu không lắp tay cầm thì là 5U.

Dụng cụ khuyến nghị

• T1: Máy vặn vít cầm tay có chỉnh lực (Bosch 12V)
• T2: Đầu vít dài T20
• T3: Lục giác 4mm
• T4: Cần siết tự động với đầu 8mm
• T5: Mũi khoan ~3-4 mm
• T6: Kìm nước nhỏ (Knipex Cobra)
• T7: 1-2 kẹp chữ C nhỏ ~150 mm
• T8: Kẹp chữ C lớn ~500 mm

Hướng dẫn lắp ráp

Việc cắt gỗ sẽ không bàn chi tiết ở đây, nhưng đường cắt phải chính xác! Tôi khuyên nên xử lý gỗ trước khi lắp: chà nhám, bo cạnh và sơn phủ.

Kiểm tra lực siết máy khoan trên một miếng gỗ thừa để tránh làm gỗ bị nứt. Nên để lực siết thấp rồi siết tay lại lần cuối.

• Bước 1-4: Lắp tay cầm và các khớp bản lề.
• Bước 5-11: Lắp khung gỗ và cố định các phần in 3D vào ván gỗ bằng vít gỗ.
• Bước 12-14: Gắn chốt và hoàn thiện.

Cải tiến tương lai

• Hệ thống khóa liên động nhiều hộp
• Tay cầm thứ hai trên nắp
• Tối ưu kích thước cho Eurobox 600x400 mm

Cảm ơn bạn đã xem mô hình của tôi! Tôi rất mong nhận được ý tưởng và phản hồi từ mọi người.
