Đế gắn cho Victron SmartShunt
Đây là tấm đế thiết kế chuyên dụng để gắn thiết bị Victron SmartShunt lên các bề mặt vỏ hộp mỏng, giúp thiết bị được cố định chắc chắn, ổn định và bảo mật hơn nhờ cơ chế bắt ốc từ bên trong.
Mô tả

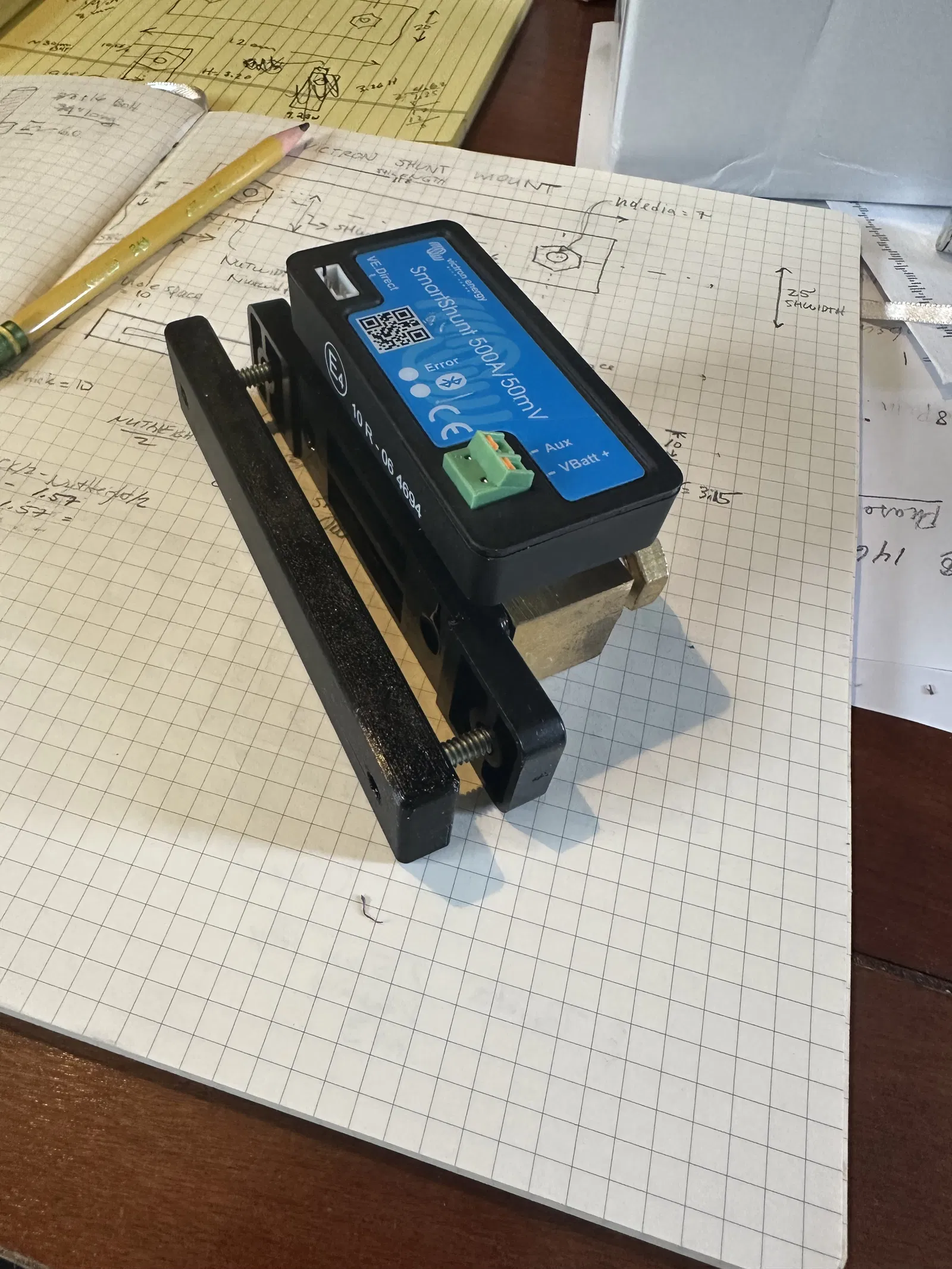

Miếng chặn này là tấm đế dùng để gắn Victron SmartShunt lên vỏ thiết bị. Bạn đặt miếng chặn này ở mặt ngoài của vỏ hộp để tăng cường độ chắc chắn và ổn định. Hãy khoan 2 lỗ cách nhau 100mm rồi đặt thiết bị shunt vào bên trong. Bu lông sẽ xuyên qua lỗ gắn của shunt, lỗ trên vỏ hộp và bắt vào đai ốc nằm trong miếng chặn. Việc đặt đai ốc bên trong miếng chặn giúp ngăn chặn việc tháo gỡ từ bên ngoài. Mình đã in mẫu này với thông số 35% infill và 3 lớp tường (perimeters). Đai ốc sử dụng có kích thước 3.15x9.25 mm (cạnh phẳng); 3.15x11mm (đường kính ngoài). Mối lắp khá khít. Các lỗ bắt vít có đường kính 7mm. Mình dùng bu lông SAE 10/24 dài 25mm (1 inch). File thiết kế tham số f3d cũng được đính kèm để bạn dễ dàng tùy chỉnh nếu cần.
Giấy phép
File mô hình
